REGOLATORE DI CARICA PER EOLICO - 2, PWM
FinePagina

eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 11/1/2008,15:09

Ecco lo schema di un regolatore a 12V proposto da paolosport
http://www.energialternativa.info/Public/NewForum/ForumEA/1/9/0/7/4/3/6/1200060391.gif

sono intenzionato a realizzarlo per vedere come si comporta, inoltre lo vorrei fare a versione 24v.
mi chiedevo se e' possibile farlo con un led che si accende quando sta in carica e un'altro led che si accende a batteria carica.



OggettoVolanteIdentificato

Avatar
GigaWatt


Gruppo:Utente
Messaggi:721

Stato:



Inviato il: 12/1/2008,00:59

Il generatore eolico in figura ha polarità + e - ........presumo si intenda un generatore in corrente alternata raddrizzata già da un ponte diodi.
Tuttavia,noto che il ponte diodi e il diodo D1 danno origine a una caduta di tensione di ben 2 Volt; cio' significa che il generatore deve erogare almeno 16 Volt A.C. efficaci per poter ricaricare correttamente la batteria. E significa anche che la lampadina di carico da 100 Watt non è proprio idonea,in quanto si accenderebbe a tensioni superiori a 16 Volt,fulminandosi dopo poco.
Per il resto mi sembra elettronicamente valido,null'altro da dire. faccine/rolleyes.gif



eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 12/1/2008,19:04

purtroppo si.... la caduta di tensione c'e' sempre se si utilizzano i classici ponti radrizzatori, ecco perche' lo voglio fare a 24v....meno perdite.



eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 21/1/2008,18:08

i componenti li ho quasi trovati tutti, attendo che qualcuno mi dica come aumentare la potenza di dissipazione del regolatore.
ps. per i led niente? era carino



paolosport
Watt


Gruppo:Utente
Messaggi:81

Stato:



Inviato il: 22/1/2008,16:25

Ciao Eneo,
il circuito postato dovrebbe andare bene anche per batterie a 24 V e chiaramente la tensione di uscita si regola sempre dal trimmer R2.
Per aumentare la corrente dissipabile dovresti mettere più mosfet in parallelo (Q2) e eliminare la resistenza R13. Diciamo che se ne metti quattro, di quelli indicati nella distinta componenti, fino a circa 30 A ci arrivi tranquillamente. Anche se i mosfet lavorano in regime ON/OFF ricordati comunque di mettergli dei dissipatori di calore sufficienti.

OK?

Saluti a tutti...
Paolo

Dimenticavo,
le considerazioni fatte da OVI sulle lampade sono giuste (anche quelle sui diodi chiaramente)....
Ho pensato alle lampade da auto (facili da reperire) perchè fino a che il duty cycle del PWM non arriva ad una determinata percentuale di tempo ON (direi 80/85 %) le lampade dovrebbero reggere....E' vero che se il circuito dovesse rimanere al max delle sue potenzialità per diversi secondi le lampade potrebbero/dovrebbero fulminarsi.
Grazie OVI, hai fatto bene a chiarire questa cosa.....




eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 23/1/2008,16:08

ciao paolo e grazie della risposta.
secondo te' e' piu' valido mettere piu' mosfet o uno solo da 30A? se si dovesse rompere un mosfet in parallelo il carico andrebbe uniformemente ai restanti mosfet mettendoli in crisi?
avevo pensato anche di mettere una specie di interruttore o limitatore automatico che agisce tramite rele' per salvaguardare il regolatore, mettendo il generatore in corto, questo deve intervenire sia in caso di rottura del regolatore e sia in caso di forte vento.
non so ancora come farlo, se avete qualche idea fatevi avanti.



paolosport
Watt


Gruppo:Utente
Messaggi:81

Stato:



Inviato il: 23/1/2008,17:12

Ciao Eneo,
Se metti più mosfet in parallelo in caso di rottura di un elemento il circuito continuerà a funzionare, ovviamente con capacità ridotte, ma chiaramente non tutti i mosfet saranno attraversati dalla medesima corrente (questo avviene anche nel funzionamento "normale" poichè non tutti hanno la stessa precisa identica Rds(on).
Al contrario, se metti un solo mosfet, se per caso si brucia e lascia il circuito aperto il tuo aerogeneratore non avrà più un limitatore e quindi solo le batterie/a potranno fare da "zavorra"......

Per l'altro limitatore nessun problema, appena posso ti faccio lo schema, richiederà pochi componenti.......

Ciao
Paolo



eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 24/1/2008,08:43

hai ragione, non ci avevo pensato. le spiegazioni sono ben accette perche' ti fanno capire man mano come funzionano gli apparati elettronici, almeno spero di capire.
per il limitatore ti sono riconoscente.. sei un grande.
ho circa 40 giorni per preparare il tutto, ieri ho ordinato i magneti. percio' dovrei avere abbastanze tempo per farli tutte e due.
ciao e grazie



eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 13/2/2008,16:06

per paolosport volevo chiederti che tipo di sezione dei fili dovrei usare per fare i collegamenti del regolatore, inoltre se le resistenze vanno bene tutti da un 1/4 di watt.
grazie



paolosport
Watt


Gruppo:Utente
Messaggi:81

Stato:



Inviato il: 14/2/2008,16:45

Ciao Eneo,
si le resistenza vanno bene tutte da 1/4 di Watt, fatta eccezione per R13 (che non so se hai eliminato mettendo in parallelo molti mosfet).

Per i conduttori di potenza di solito si considera una densità di corrente max pari a 3 A/mm2. Esempio: prendiamo un cavo da 3 mm di diametro, la sua sezione sarà pari a circa 7 mm2, quindi 7x3= 21 A
Spero di essermi spiegato bene....

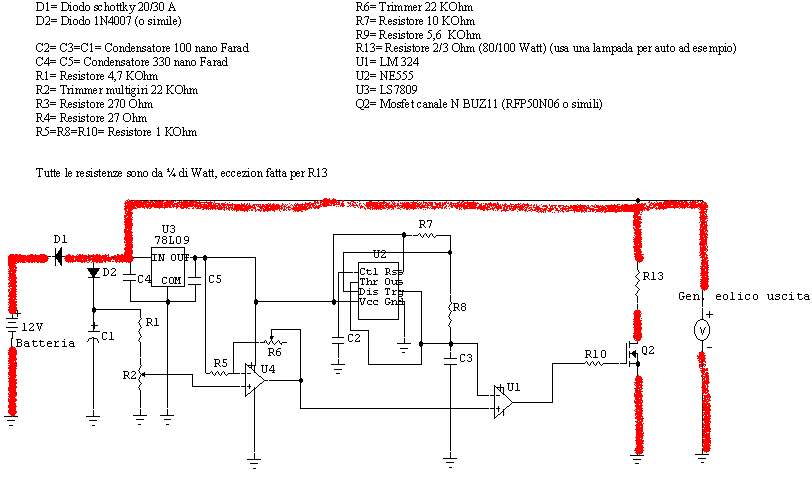

Nel file allegato riporto, evidenziati in rosso (perdonate la brutturia), i conduttori di potenza per lo schema di cui si parla...Tutti gli altri collegamenti possono essere effettuati tranquillamente con fili molto sottili....


Saluti a tutti...

Immagine Allegata: 1200060391__c.GIF

http://www.energialternativa.info/Public/NewForum/ForumEA/Uploads/post-1906707-1203003927.gif




eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 14/2/2008,17:49

preciso come sempre grazie paolo.
considerando 30A dovrei usare un 10 mmq.
va bene lo stesso se lo faccio da 6 mmq, perche' e' il filo che dispongo.



paolosport
Watt


Gruppo:Utente
Messaggi:81

Stato:



Inviato il: 15/2/2008,10:30

Si, credo che un conduttore di 6 mm2 ti possa bastare!

Quanto sono distanti le batterie dal generatore?
Quanto è distante il regolatore dal generatore?

A che punto sei con la realizzazione?
Hai deciso di mettere più mosfet in parallelo?

scusami per tutte le domande....

Saluti
Paolo



eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 15/2/2008,12:15

Ciao paolo, ora ti rispondo alle domande.
1 - le batterie sono in un quadro sotto al palo, il palo attualmente e' alto 5,2 mt fuoriterra.
2 - il regolatore sta nel quadro insieme alle batterie, il quadro e' abbastanza ventilato ho messo una griglia di areazione.
3 - sono ancora in alto mare. mi manca il tempo, famiglia permettendo.
devo modificare quasi tutto per inserire il nuovo generatore, dal regolatore, alternatore nuovo, coda con ammainamento automatico, allungamento palo con sistema di reclinamento per manutenzione generatore, casottino in mattoni per alloggio batterie e tutto il resto.
4 - si ne mettero' almeno 8 per il sistema da 12v ....per i dissipatori utilizzero due lamiere di alluminio piegato dalle dimensioni di 500x300 dove mettero quattro mosfet ciascuno.
il mio generatore sfruttera' solo venti medio-bassi, ho stimato circa 2-3 kw di produzione media giornaliera.
e a te come vanno le cose?



FPVIGILE
milliWatt


Gruppo:Utente
Messaggi:4

Stato:



Inviato il: 17/2/2008,20:20

Cari amici, buonasera, stasera mi ritengo fortunato perchè gira e rigira, alla fine ho trovato il forum che mi interessa. alcuni mesi fa ho installato una pala eolica con potenza nominale di 750 W. La pala va bene, ma il regolatore di carica, in dotazione alla pala, mi crea spesso problemi. Da ultimo solo ieri un colpo di vendo eccessivi ha fatto saltare il diodo di protezione che fa frenare il motore facendo saltare anche uno dei due mosfet. Ritengo che il regolatore (tedesco wlc 124) non sia appropiato alla pala e quindi sono interessato al vostro circuito. Però noto che l'entrata è data su due fasi mentre la mia pala produce in trifase. Datemi una mano, grazie.



eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 18/2/2008,11:27

ciao fpvigile e benvenuto.
anche il mio generatore come quasi tutti i generatori sono trifase, l'uscita poi viene radrizzata tramite ponti in corrente continua, si vede che il tuo regolatore incorpora gia' il ponte radrizzatore.



il tuo sistema che tensione ha in uscita?
