Inviato il: 3/9/2008,22:50

Salve a tutti sono nuovo del forum ,Ho appena terminato la costruzione del mio generatore a magneti permanenti : vi spiego come e costituito !!!!!allora nove bobine con doppio filo da 0.8 mm 95 spire ,12 magneti in ferrite di mm 40x30x20 ovviamente su due rotori per un totale di 24 magneti generatore tripala in pvc con diametro 2mt .A questo punto vi chiedo siccome che ho fatto dei test mi aspettavo un po' di piu' faccine/cry.gif genera subito con pochi giri pero' poco per raggiungere 12 volt devo arrivare a circa 300 giri ,a quel punto con un carico da 55 watt ( lampada alogena da auto) rimango con 13 volt (prove fatte su banco con trapano ) se poi aumento i giri la lampada fa una brutta fine "gia fatto" faccine/sick.gif ;e regolare il tutto ?? cioe'mi devo accontentare con questi magneti oppure ho sbagliato qualche passaggio.Mi dimenticavo di dirvi che il diametro dei rotori Ŕ 21 cm .
vi ringrazio anticipatamente dei consigli che mi potete dare per migliorare il mio progetto.
ciao
bulover



eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 4/9/2008,11:38

ciao bulover, bentrovato, faccio anche a te i complimenti per aver realizzato qualcosa di funzionante. e' normale che lampada si bruci, specialmente se la tensione e' maggiore.
purtroppo i magneti che hai usato sono un po' deboli, puoi fare due cose o rifare lo statore oppure cambiare i magneti con quelli al neodimio, io cambierei i magneti perche' oltre a diminuire il peso dello statore avrei una produzione dei volt ad un numero di giri inferiore....puoi prendere quelli avente dimensioni 40x20x10 e dovresti spendere non oltre i 2.5 euro cadauno..
ps. hai fatto un collegamento a stella?



bulover

Avatar
KiloWatt


Gruppo:Utente
Messaggi:201

Stato:



Inviato il: 4/9/2008,21:57

faccine/rolleyes.gif Ciao ENEO complimenti per il forum ,certo ho fatto il collegamento a stella ,in realta' li ho provati entrambi con il risultato specifico per ognuno dei collegamenti oggi mi sono costruito il supporto adeguato e domani dovrei fare le prove definitive ""con il vento ""(se eolo mi aiuta) faccine/clap.gif nel prossimo progetto mettero' dei magneti faccine/rolleyes.gif """"SERI"""" quelli al neodimio pero' ne voglio mettere 24 ogni rotore a quel punto penzo di diminuire i giri della turbina di parecchio,il problema sara' costruire le bobine con un numero adeguato di spire e con una sezione giusta quando sara' il mamento chiedero' consiglio a voi che ne sapete molto piu' di me. dove mi consigli di aquistare i magneti???

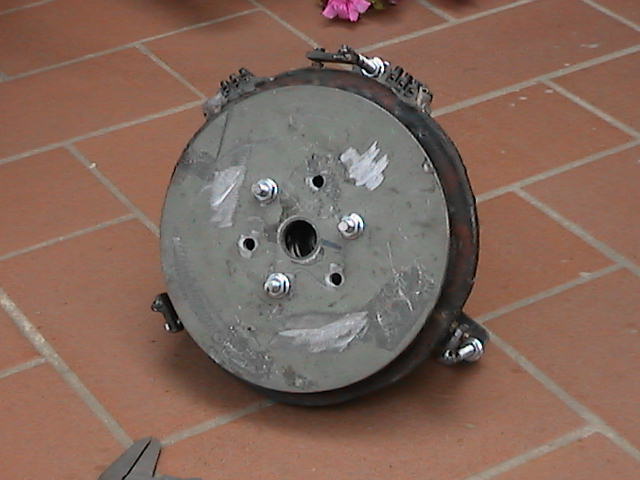

ti allego un afoto del mio progetto ,ovviamente lo devo rifinire!!!.
ciao
bulover

Immagine Allegata: IMGA0422.JPG

http://www.energialternativa.info/Public/NewForum/ForumEA/Uploads/post-1906707-1220561843.jpg




eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 5/9/2008,08:56

ciao bulover, lavoro ben fatto.....
hai messo la resina anche tra i magneti?
non mi hai ancora detto il diametro delle pale.
per i magneti chiedi qualche preventivo sia ad alga magneti o italmagneti (non ricordo bene se e' giusto il nome di quest'ultimo) se fai una ricerca sul web trovi tutto....
per qualsiasi cosa chiedi pure.



bulover

Avatar
KiloWatt


Gruppo:Utente
Messaggi:201

Stato:



Inviato il: 5/9/2008,18:00

faccine/biggrin.gif Ciao eneo ,certo ho messo la resina anche tra i magneti ,ti spiego!! dopo aver pulito e sgrassato le due "flange" in metallo ho incollato i magneti (dopo aver fatto un disegno con la giusta divisione ) poi li ho messi nello stampo in legno precedentemete fatto sull'esterno dei magneti ,per evitare l'espulsione dovuta alla forza centrifuga ci ho messo una guaina del tipo cinture di sicurezza poi ho colato la resina a filo dei magneti cosi' non crea turbolenza d'aria. per il diametro delle pale ho costruito una turbina tripala da 2mt di diametro in pvc costruita con un tubo di diametro 25 cm spessore 4 mm.
ora provo a cercare i magneti per il prossimo progetto grazie dei consigli.
ciao
bulover faccine/clap.gif
