Salve a tutti.
Mi è stato domandato se per connettere i cavi alle batterie conveniva usare capocorda e saldature o semplicemente dei morsetti, forse tipo "mammut". Ho risposto che conviene sempre e comunque usare capocorda, imbullonati e possibilmente saldati bene sui cavi.
Premetto che non sono riuscito a trovare la giusta dizione della parola, ne il plurale esatto, per cui rimane sempre il dubbio tra "capocorda" e "capicorda".... Presumo che per i nostri scopi pratici possiamo fregarcene...
Mi è capitato di dover intestare un grosso cavo di rame, ad esempio per i cavi della saldatrice o per lo Starter con cui metto in moto il trattore, e non trovare capocorda della grossezza necessaria, così sono ricorso al fai-da-te, come al solito. Si possono fare con uno spezzoncino di tubo di rame per impianti idraulici, i cui rimasugli tengo gelosamente in un secchio, visto il costo attuale (e anche quello di prima...) del rame.

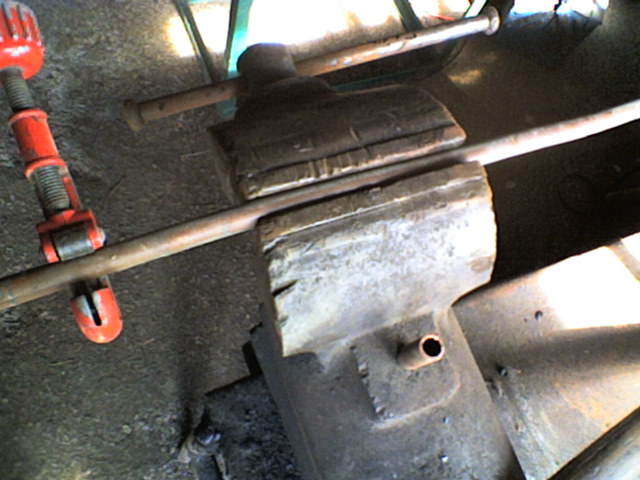

Una volta trovato il diametro in cui entra perfettamente il cavo di rame spellato, se ne taglia un corto spezzone, diciamo circa quattro volte il diametro interno. Nell'esempio è un tubo da 12mm esterni, 10 interni, ne ho tagliato un tratto lungo 40mm.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1223035456.jpg

Le foto sono uscite da schifo come al solito, ma non ho di meglio...

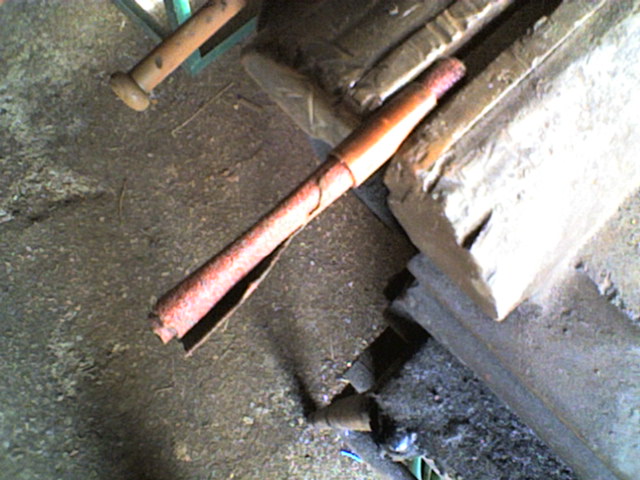

Con tondino e cartavetrata si toglie la bavatura interna lasciata dalla tagliatubi e si pulisce l'interno dall'ossido eventualmente presente.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1223036100.jpg

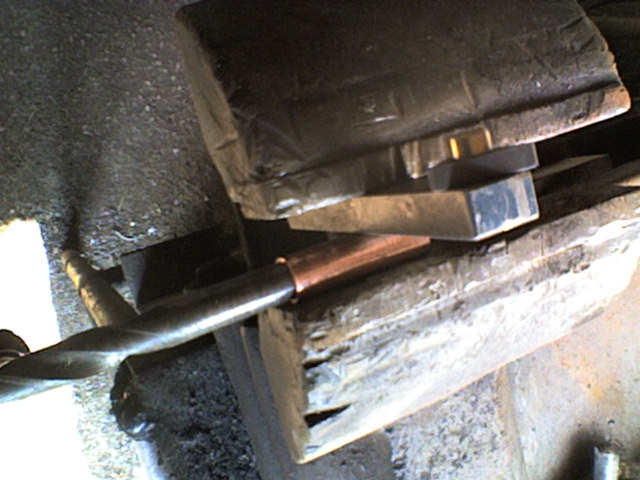

Ho inserito il codolo di una punta da 10mm nel foro, per circa 15mm (un po' meno della metà, insomma), in modo da poter schiacciare il resto tra le ganasce della morsa, interponendo per circa metà lunghezza uno spessore, così che il capocorda alla fine venga schiacciato tutto su un lato, altrimenti verrebbe stretto a metà e sarebbe difficoltoso stringerlo su una superficie piana.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1223036328.jpg

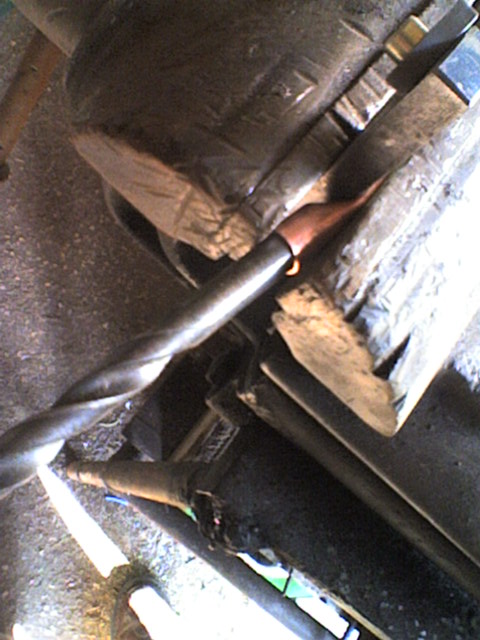

Poi si serra lentamente la morsa fino a schiacciare completamente il tubo.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1223036798.jpg

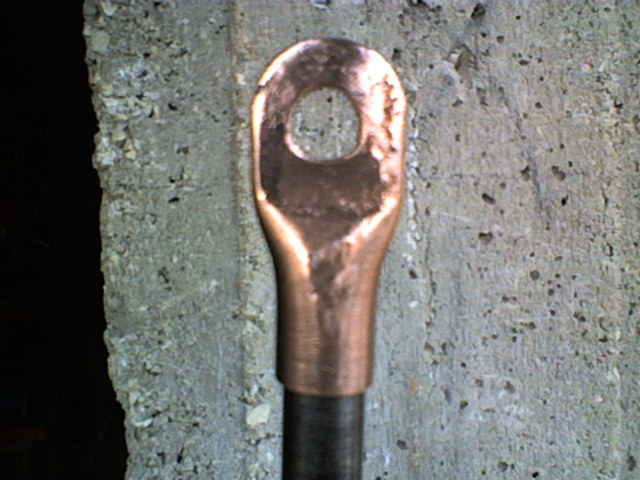

Approfittando del "manico" costituito dalla grossa punta da dieci ho fatto il foro da 8mm sul trapano a colonna, e smussato gli spigoli con forbice da lattoniere e lima.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1223037041.jpg

A questo punto il capocorda si potrebbe anche usare, per la maggior parte degli usi va già bene, ma per usarlo in prossimità dei morsetti della batteria, a causa di eventuali vapori acidi, conviene stagnarlo.

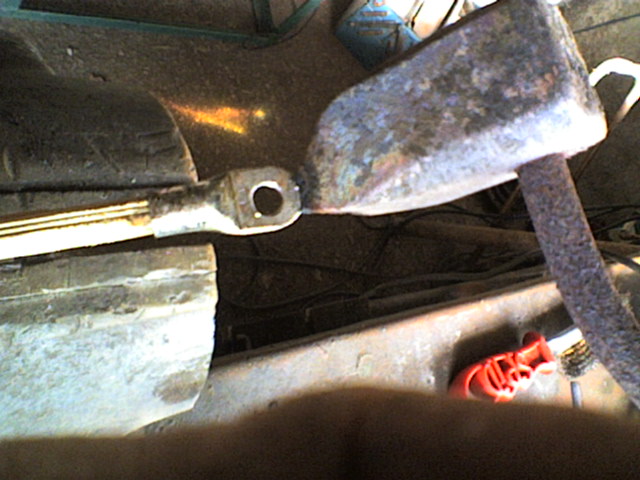

Si infila su un bastocino di legno e dopo averlo pulito bene con spazzola d'acciaio o carta vetrata si unge leggermente con pasta salda e si ripassa la superficie con saldatore ben caldo e stagno. Possibilmente quello "vecchio tipo" ancora in lega col piombo.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1223037465.jpg

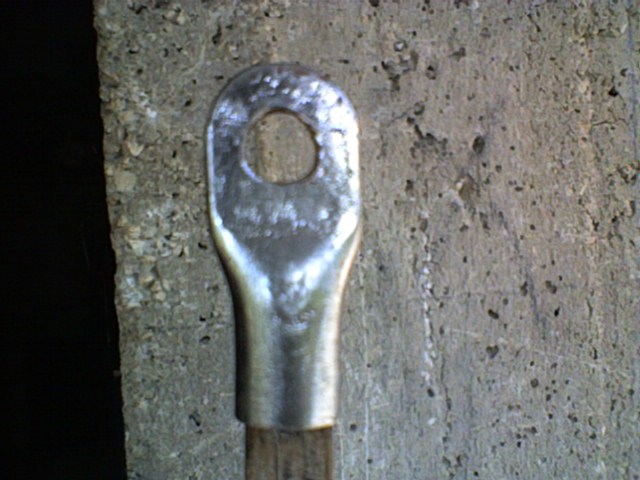

Un colpo di straccio (questo è opzionale...) mentre è ancora caldo toglie eventuali gocce di stagno in più e lo rende lucido. Il capocorda è pronto.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1223037777.jpg

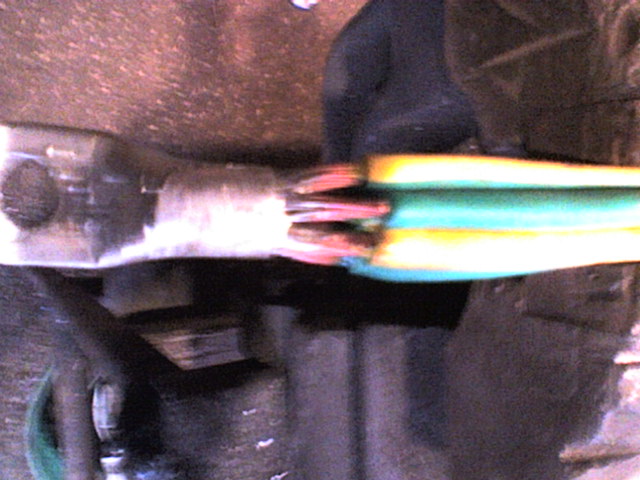

Nell'esempio in questione, non avendo a portata di mano un cavo così grosso, ho inserito 8 spezzoni di cavo da 6mmq, per un totale di 48mmq. Daltronde anche i cavi dello starter per il trattore, lunghi circa 1,5m, sono fatti nello stesso modo e il trattore parte bene, nonostante la batteria da 150Ah ormai defunta e un motorino a 12V che allo spunto assorbe diversi cavalli.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1223038337.jpg

Complimenti: questa foto m'è venuta proprio da schifo.... Comincia a tremarmi la mano...

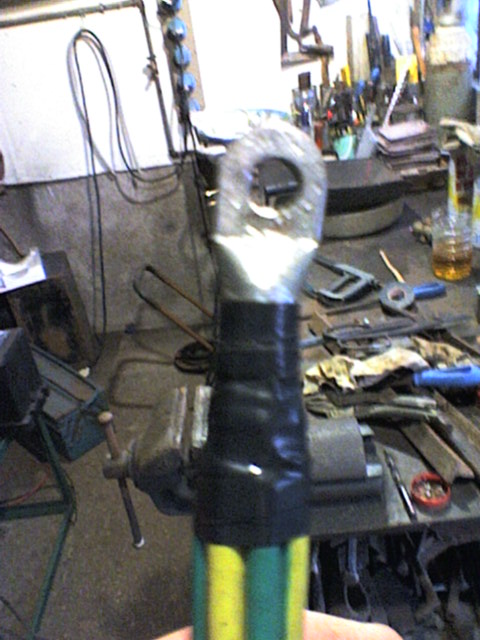

Comunque spero che si vedano i fili ben inseriti nel capocorda. Messo il cavo a testa in giù nella morsa, con le teste dei fili unte di pasta salda , si accosta la punta del saldatore molto calda alla parte esterna del capocorda, si lascia scaldare bene e si lascia colare lo stagno fuso nel foro, fino a completa saldatura dei fili e riempimento del buco. Lo stagno fuso trafila risalendo leggermente in alto sui cavi e l'isolante si ritira per il calore di qualche mm.
Un paio di giri di nastro adesivo di buona qualità e il cavo è pronto.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1223038981.jpg

Siete pregati di non guardare troppo sullo sfondo..... L'antro rugginoso che chiamo affettuosamente "Officina" è perennemente in disordine.

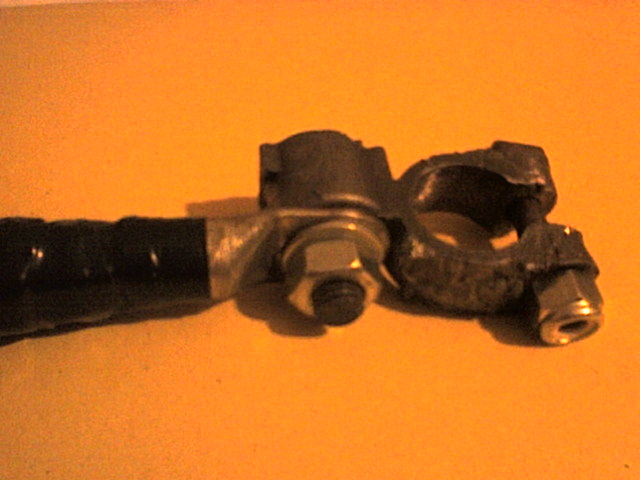

Nella foto seguente ho imbullonato il capocorda su un morsetto di piombo di ricambio, di quelli che si possono comprare agli autoricambi. Cercare di evitare quelli in bronzo vecchio tipo, sempre pieni di solfati e dalla vita breve. Possono venire stagnati, magari anche per immersione, ma non durano mai abbastanza.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1223039317.jpg

Spero di aver risposto a qualche domanda e di essere stato utile. Comunque sono sempre qui.....
Saluti a tutti.
Ferro



sun_son
GigaWatt


Gruppo:Utente
Messaggi:1224

Stato:



Inviato il: 3/10/2008,23:32

Spettacolare....
idea, realizzazione e progetto....
complimenti
quanto prima te lo copio..............
:-)
sun_son

PS:
anche uno spettacolo di officina.....



Ferrobattuto

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4117

Stato:



Inviato il: 4/10/2008,18:07

Ciao Sun-son,
che fai sfotti? Lo so che la mia officinetta è uno scatafascio di disordine.... Ma quando sono lì vado sempre di corsa e sfrutto tutto il tempo fino all'ultimo minuto. faccine/rolleyes.gif Mi riduco a mettere in ordine solo quando ho finito un lavoro, difatti finito il capocorda ho sgombrato tutto (se non ci credi ti mando una foto... faccine/biggrin.gif ).
Saluti
Ferro



eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 4/10/2008,19:22

complimenti ferro, hai fatto un ottimo reportage, sei un ottimo creativo.
ps. bellissimo quel saldatore....



Ferrobattuto

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4117

Stato:



Inviato il: 5/10/2008,17:22

Ti piace quel aldatore? Era di mio suocero...... Ne ho due fatti così, uno con la punta "piccola", quello, e uno con la punta larga. Il vantaggio è che vanno anche sulla brace o col cannello, senza corrente....
Saluti



Ferrobattuto

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4117

Stato:



Inviato il: 29/10/2008,13:07

Saluti a tutti.
Ho avuto di nuovo bisogno di capocorda, sempre col foro da 8mm, ma più leggeri, per cavetti da 6mmq.

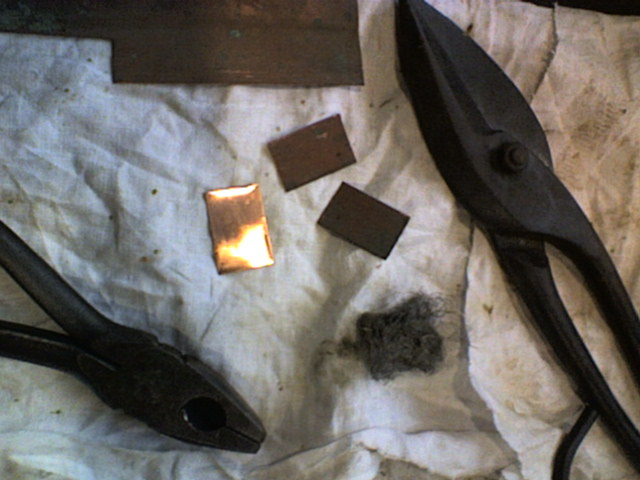

Avevo a disposizione dei ritagli di lamiera di rame da 6 decimi di mm, ex grondaia, da cui ritagliarli.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1225280240.jpg

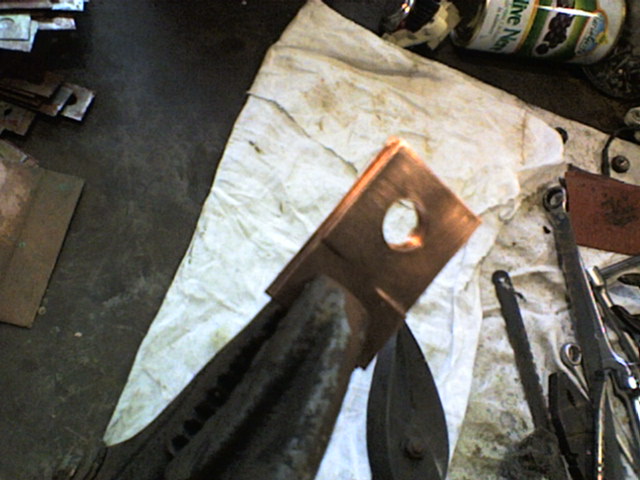

Con le forbici da lattoniere ho tagliato tre rettangolini 1,5 x 3cm, poi li ho lucidati con lana d'acciaio, quella che una volta si usava per pulire il fondo delle pentole (ottima anche per pulire il rame dei circuiti stampati prima di fare saldature). Li ho messi insieme, li ho stretti nelle pinze autobloccanti e ho praticato un foro centrato a quasi un centimetro dal bordo, prima con punta da 4mm e poi allargato a 8mm, facendo girare piano il trapano, così da non torcere la lamiera sottile.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1225280526.jpg

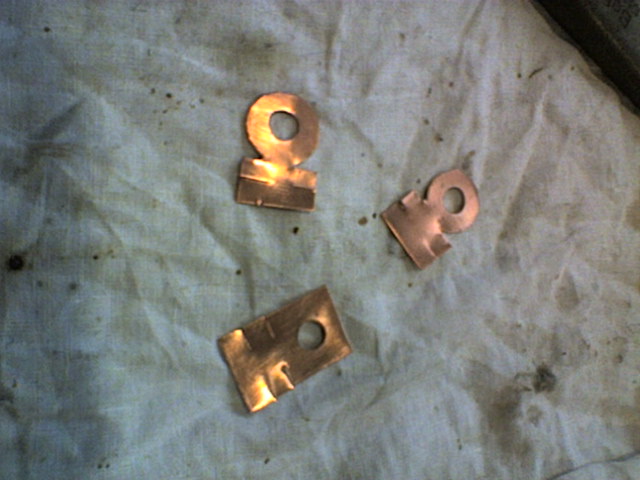

Come si vede già sopra ho praticato due taglietti laterali per isolare la parte che diventerà tonda, poi con forbici e lima ho rifinito gli occhielli.
La parte rimanente del futuro capocorda è stata divisa in due: quella più vicino all'occhiello per serrare sul rame e quella più distante per serrare la guaina isolante DOPO fatta la saldatura (se si stringe prima, durante la saldatura si squaglia tutto l'isolante...).

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1225281169.jpg

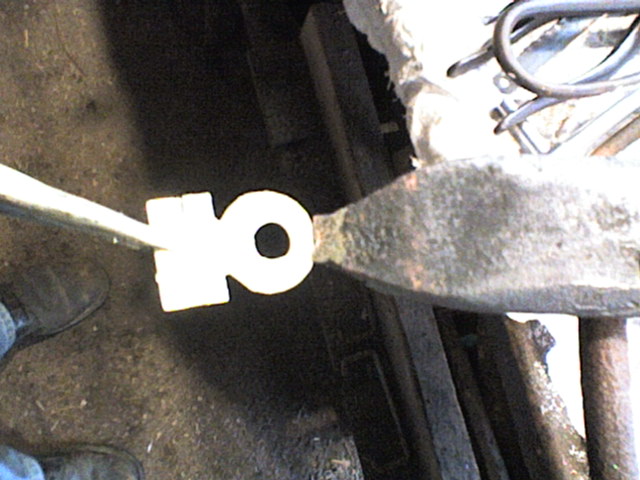

Con saldatore e stagno li ho stagnati, nel solito modo.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1225281327.jpg

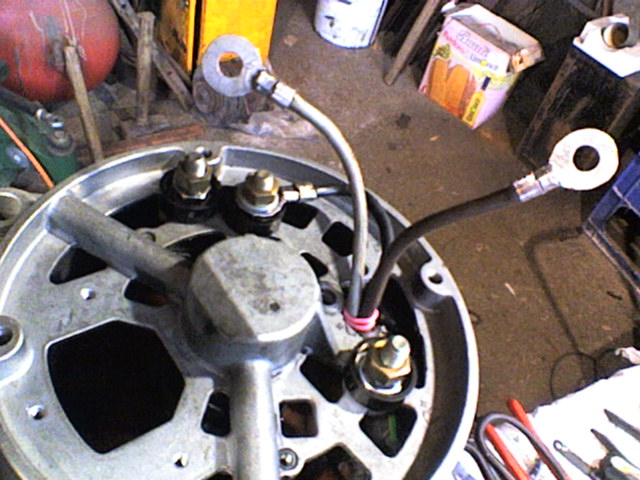

Stretta le prime due linguette sul rame si salda con un po' di stagno, badando bene che lo stagno penetri per un paio di mm sul cavo di rame, senza esagerare e senza far colare lo stagno fuori, a saldatura fredda si stringono anche le altre due linguette sull'isolante e il lavoro è fatto.

http://www.energialternativa.info/Public/NewForum/ForumEA/2/5/2/6/1/6/5/1225281622.jpg

Sembrano venuti abbastanza bene. Eventualmente un giro di nastro sulla parte metallica completa l'isolamento. Avendo a disposizione dei tubetti termorestringenti sarebbe perfetto.
Buon divertimento a tutti.
Ferro



DOLOMITICO

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1363

Stato:



Inviato il: 30/12/2008,18:13

Questo pezzo l'ho scoperto stasera,veramente un bello spunto,a dire il vero mi torna utile anche a me tutto cio.Complimenti,lo scambio di idee è veramente una potenza



alby992

Avatar
KiloWatt


Gruppo:Utente
Messaggi:124

Stato:



Inviato il: 30/12/2008,21:23

Ciao Ferro, cosa darei per avere un posto cosi dove fare tutto cio che vuoi , con tutti gli atrezzi che servono....certo anch'io mi sono ritagliato un posticino dove pasticciare... ma è imparagonabile alla tua officina con un bel banco e una solida morsa...ciao complimenti all'officina e alle tue piccole ma utilissime invenzioni...

Alberto



Ferrobattuto

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4117

Stato:



Inviato il: 31/12/2008,10:45

Salve a tutti.
Sono contento che l'idea ti può essere utile, Dolomitico, i capocorda commerciali per grosse sezioni in genere sono costosi e si trovano difficilmente. Poi così te li fai "a misura".
Ciao Alby. Un posto così puoi ritagliartelo in un angolo del garage, o di una cantina, o di una rimessa qualsiasi. 2m x 2m possono bastare, forse anche di meno, se hai spazio per girare intorno, oppure se non devi realizzare cose troppo grosse. Oppure sotto una tettoia nell'angolo di un giardino, con tre lati almeno a riparo. Un banco di ferro coi piedi robusti si fa con un po' di lamiera pesante e qualche tubo da idraulica d'avanzo, anche pezzi saldati (così impari a saldare bene..... faccine/biggrin.gif ), ma si può fare anche di legno con un po' di latta sopra. Il banco che c'era prima da me era così..... Una morsa si può acquistare dagli..... Africani che girano col carretto, specialmente se sai contrattare! Una rastrelliera da muro per gli attrezzi si può fare con un po' di masonite, magari quella coi buchetti in cui si infilano i ganci, ma anche liscia da fissare al muro con fisher, su cui agganciare la roba, o con del compensato...... Insomma, ci si può arrangiare in tanti modi, basta far lavorare la fantasia..... Con un occhio al portafoglio! faccine/laugh.gif L'importante è che ci sia luce, artificiale o meglio naturale, sopra o di lato.
Se hai intenzione di costruire una forgia evidentemente hai dello spazio, almeno all'esterno. Magari se ci dici come sei messo possiamo darti qualche idea.
Saluti.
Ferro
