Ram Pump Pompa d'ariete, Come sollevare acqua senza elettricità
FinePagina

5ino
KiloWatt


Gruppo:Utente
Messaggi:107

Stato:



Inviato il: 15/02/2015 17:57:19

avevo messo 5 trote, un chilo in tutto, poi purtroppo...ma li ho sbagliato io..., una è saltata fuori perchè avevo messo il tubo dell'acqua lateralmente...e per istinto le trote saltano...e una è saltata fuori poverina. Poi come si vede nel video con la neve lho piazzato centrale...così anche se saltano...non corrono rischi. il laghetto è profondo un metro, ed è 4 metri scarsi per lato...poi ovviamente le sponde anche internamente sono svasate (ovvi motivi di stabilità) per cui a conti fatti dovrei avere circa 12 metri cubi di acqua. Lho fatto per la mia nipotina, abituarla a vedere e vivere la natura penso sia importante nella sua tenerissima età, e il suo stupore nel vedere le "carote" (così le ha chiamate...) da pura gioia! Ora le trote inizino a togliere fuori il loro istinto selvatico...essendo inverno si sono letteralmente intanate tra le pietre ed alcuni coppi da copertura appositamente messi..per poi riuscire dal "letargo" in primavera. Anche se devo dire che è meglio mettere trote tutte della stessa taglia, a me ne è capitata una un pò più grande che ha preso il sopravvento su tutte...infatti spesso le rincorre e vengono morse...cmq....fatti loro :-)



5ino
KiloWatt


Gruppo:Utente
Messaggi:107

Stato:



Inviato il: 15/02/2015 18:03:21

Comunque per questa primavera ho intenzione di fare un altro lavoretto...in vista della pochissima acqua estiva del ruscello....in pratica "a vista" (ma posso confermarlo con una semplice prova) il laghetto è posto a quota maggiore rispetto al punto di presa...e siccome ho dovuto ovviamente creare uno scolo al laghetto stesso...posso benissimo rimandare il rifiuto nuovamente nel punto di presa....con ovvissimi vantaggi ...con una 40ina di metri di tubo da giardinaggio dovrei farcela Faccine/arf2.gif



5ino
KiloWatt


Gruppo:Utente
Messaggi:107

Stato:



Inviato il: 05/03/2015 20:53:55

oggi ulteriore modifica..ho abolito il pompante originale e ne ho creato uno con 2 rondelle di diametro esterno diverso, na entra nella cipolla l'altra nel castelletto, tra le due rondelle ci blocco una spessa guarnizione, tagliata con una fresa a tazza. Mi è andata bene perchè ho trovato delle rondelle con i diametri a dir poco perfetti e questo mi permette di inserire un pezzo quasi intero di guarnizione (solo il foro per l'asta) e non la guarnizione a "corona"...che mi veniva molto difficile inserire per via dei tre piedini e della rigidità della gomma e dello spessore...ora invece ho piena libertà. una modifica che consiglio.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 06/03/2015 05:40:04

foto o disegno...altrimenti non si capisce...



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



5ino
KiloWatt


Gruppo:Utente
Messaggi:107

Stato:



Inviato il: 22/03/2015 18:10:51

Ulteriore modifica...quando ho un pò di tempo faccio un filmatino e qualche foto e magari un disegno per meglio far comprendere; in poche parole ho del tutto abolito i pesi, causa di eccessiva sollecitazione sull'astina, e ho pensato ad un meccanismo che utilizza una MOLLA , quest'ultima fatta da me con dell'acciao armonico e uindi della misura desiderata, anche "tarabile" sempre con un'astina filettata. uno dei vantaggi più grandi è che GARANTISCE sempre l'apertura della valvola (con i pesi a volte la pompetta si bloccava) e sulla garnizione agisce solo il contraccolpo dell'acqua e non dell'acqua e dei pesi...con gli ovvi vantaggi di durata della guarnizione, l'unico difetto per quanto mi riguarda è che (per il momento.......) non posso regolare la "corsa" dello stantuffo, ma non me ne preoccupo perchè quando ho pokissima acqua riutilizzo la "vecchia" pompetta senza pesi e con la corsa al minimo. nel frattempo è cresciuta la famigliola delle trote...siamo a 10...e 2 anguille...una di 50 cm e una di 20.



giacmx125
milliWatt


Gruppo:Utente
Messaggi:12

Stato:



Inviato il: 16/04/2015 17:03:40

Buongiorno a tutti, mi chiamo Giacomo e sono un novellino del forum.
Questo thread mi ha preso bene fin dall'inizio e così ho costruito pure io una ram pump. Necessitavo di riempire 1m3 che distava 20m dalla sorgente con 4m di dislivello.

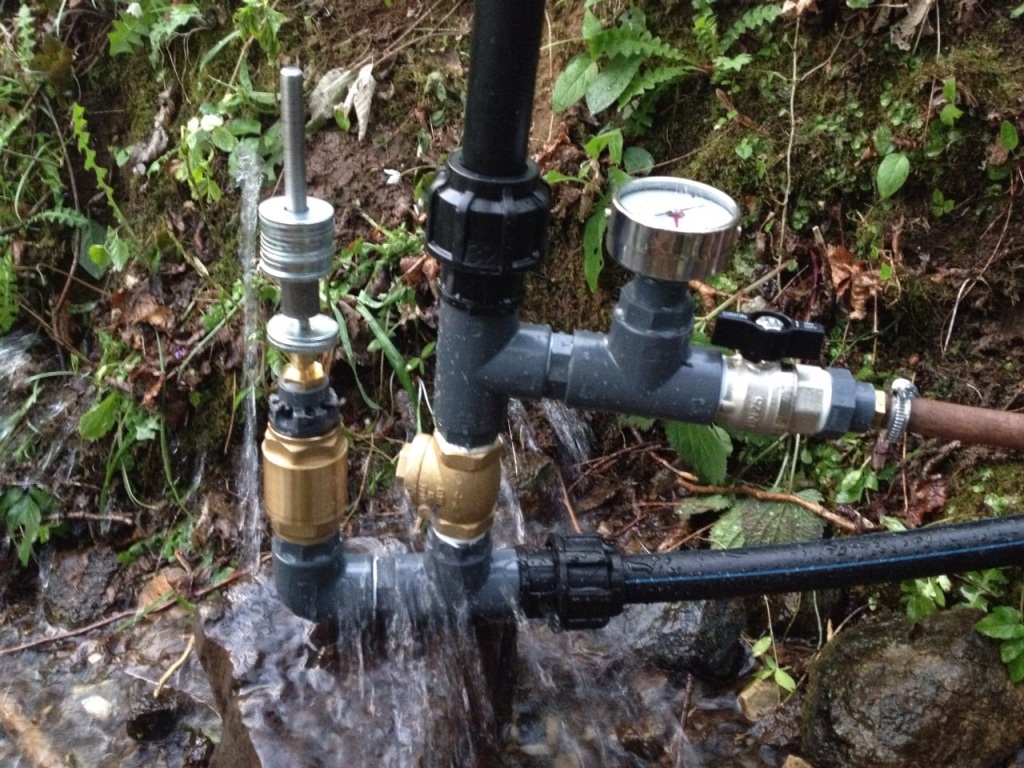

La mia rampump è completamente in pvc con valvole da 1". (Magari appena imparo inserisco due foto.) Al 1° tentativo sono riuscito a farla lavorare tutta la notte facendo riempire la cisterna. La pompa lavorava a 2L al minuto quindi 120L/h.. al mattino seguente non pensavo di trovarla ancora in funzione. Ma la mia domanda è la seguente: guardando molti video in youtube si nota, sugl'impianti più seri, che appena al di sotto della valvola di ritegno c'è un piccolo sfiato. Qualcuno sa a cosa serve e come si potrebbe fare sulle nostre piccole pompe?
Grazie in anticipo, Giacomo



giacmx125
milliWatt


Gruppo:Utente
Messaggi:12

Stato:



Inviato il: 16/04/2015 17:52:16





Immagine Allegata: IMG_0292.JPG

ForumEA/E/IMG_0292.JPG


Scarica allegato




NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 16/04/2015 19:49:35

bravo, bravissimo

al momento lascia perdere il forellino...considera che per aumentare l'efficienza in modo sensibile devi spostare la valvola di ritegno l'ungo l'asse del tubo...ora non lavora al meglio...il colpo viene scaricato sulla curva.
Indipendentemente da questo ha fatto un ottimissimo lavoro...anche perchè vorrei capire come hai fatto la valvola di dispersione...Faccine/Smileys_0039.gif

PS:Il video non si vede...cerca di allegare l'mp4 oppure allegare il link del video su youtube...



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9193

Stato:



Inviato il: 18/04/2015 00:59:06

il forellino serve per.... aspirare aria e far si che il cuscino d'aria ammortizzatore non rimanga mai a secco


il foro passa parte del suo tempo a spuzzare acqua ma c'è una breve fase in cui aspira.



---------------
Al peggio non esiste limite



giacmx125
milliWatt


Gruppo:Utente
Messaggi:12

Stato:



Inviato il: 18/04/2015 12:18:42

Ok ora è chiaro grazie! Fino a ieri pensavo servisse a scaricare piu rapidamente la pressione sotto la valvola di ritegno in modo da farla chiudere piu rapidamente dopo il colpo d'ariete..mi sbagliavo 😅😅😅

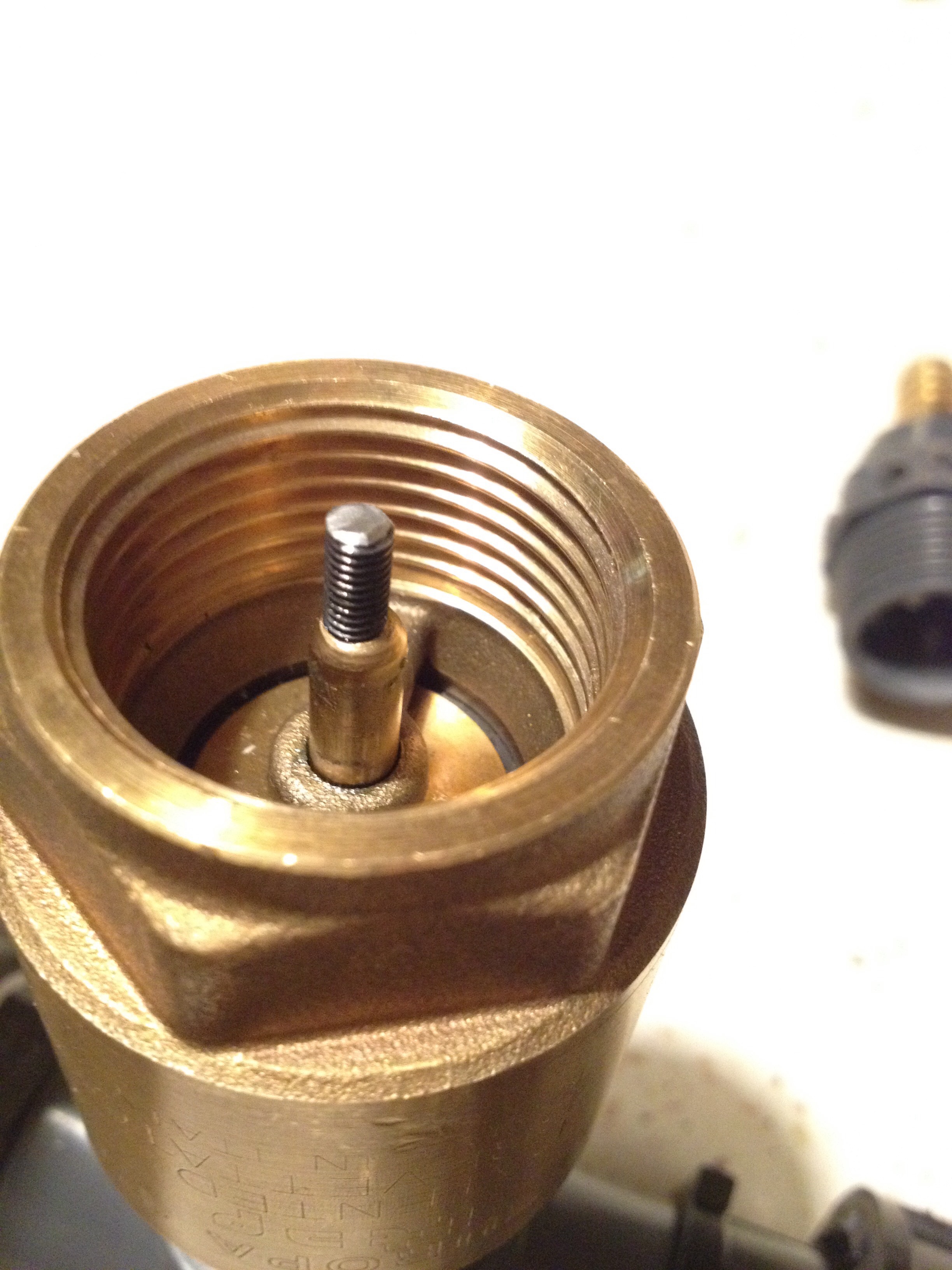

Per la gioia di Nonsolobolle inserisco due foto della mia valvola di dispersione



Immagine Allegata: image.jpg

ForumEA/E/image_8.jpg


Scarica allegato




giacmx125
milliWatt


Gruppo:Utente
Messaggi:12

Stato:



Inviato il: 18/04/2015 12:24:42

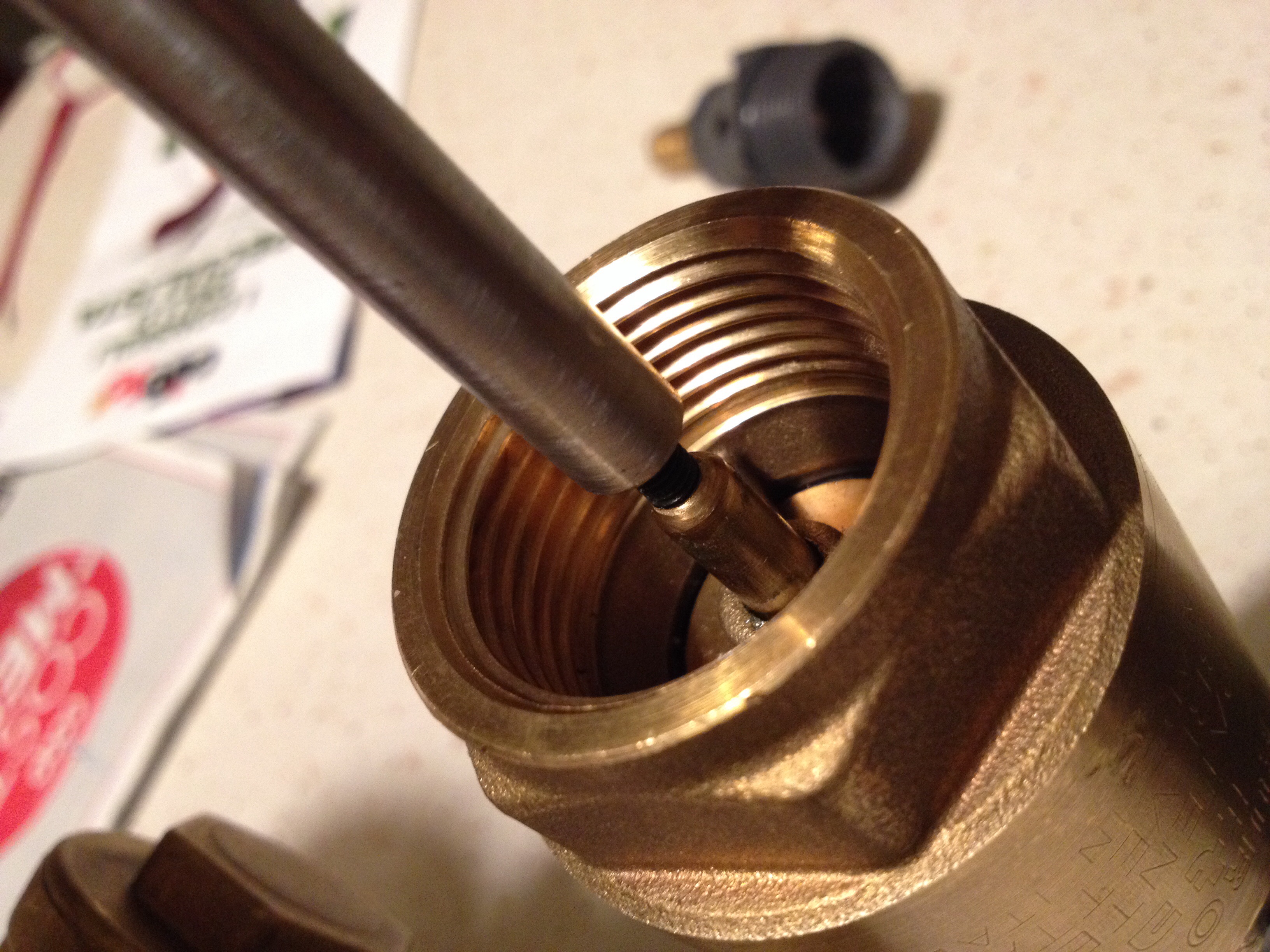

Ho maschiato il perno della valvola con un M4 e poi ho inserito con la loctite una vite tagliata in testa in modo da avvitarci l'asta dei pesetti..



Immagine Allegata: image.jpg

ForumEA/E/image_10.jpg



giacmx125
milliWatt


Gruppo:Utente
Messaggi:12

Stato:



Inviato il: 18/04/2015 12:29:45

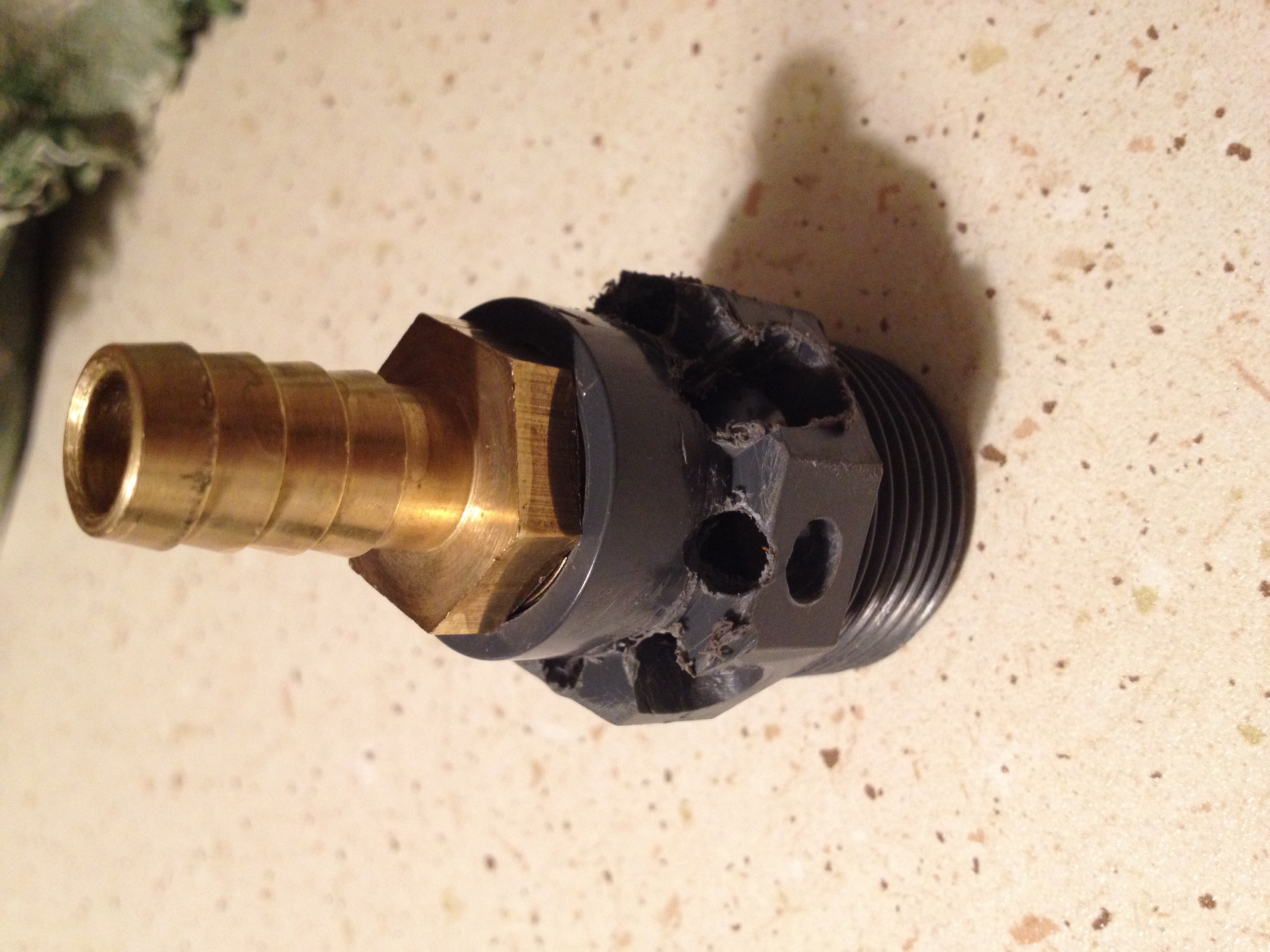

Poi per tenerla in asse ho utilizzato questo raccordo (momentaneamente forato alla buona e via) difatti la prossima evoluzione prevederà l'allargamento dei fori o addirittura un altro sistema per riuscire a far passare piu acqua possibile...in più devo ancora raccordare tutti i passaggi interni..insomma il mio lavoro è appena cominciato 😊



Immagine Allegata: image.jpg

ForumEA/E/image_11.jpg



giacmx125
milliWatt


Gruppo:Utente
Messaggi:12

Stato:



Inviato il: 18/04/2015 12:32:05

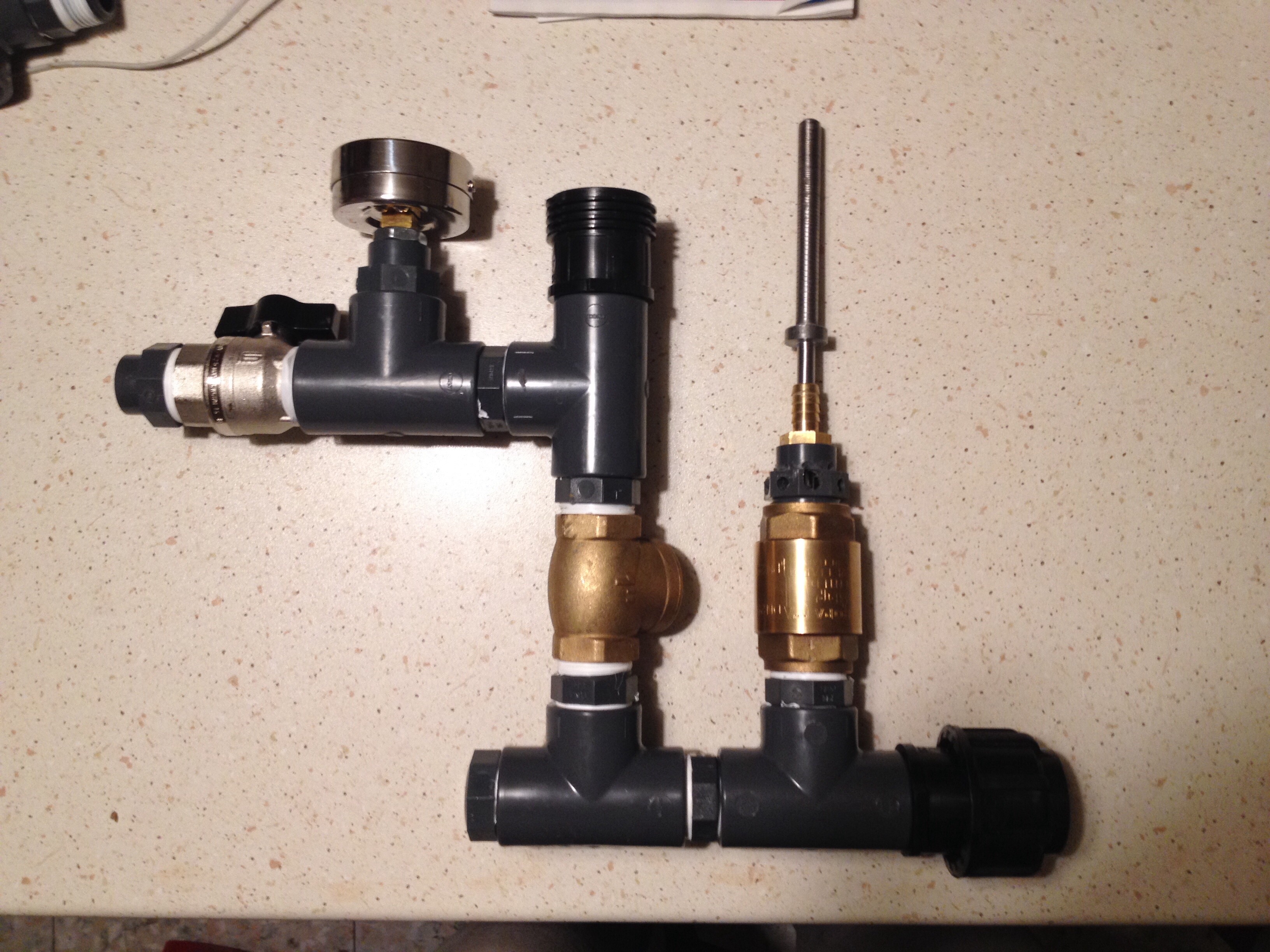

X ora questo è il mio setup..



Immagine Allegata: image.jpg

ForumEA/E/image_12.jpg



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 19/04/2015 08:00:33

sei stato chiarissimo...bel lavoro
hai levato la molla alla valvola di ritegno oppure usi la molla ed anche i pesi?



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



giacmx125
milliWatt


Gruppo:Utente
Messaggi:12

Stato:



Inviato il: 20/04/2015 08:48:31

dentro ha una molla molto leggera che fa chiudere sempre la valvola. Io compenso con i pesi (rondelle). Il fatto è che non posso smontarla come le vostre, o forse non ne conosco il sistema. Fato sta che non c'è modo di svitarla.

Come si chiamano in gergo idraulico le valvole a cipolla che usate voi? Sarei intenzionato ad usare una di quelle visto la semplicità di modifica e i materiali di ricambio facilmente reperibili.
