Ram Pump Pompa d'ariete, Come sollevare acqua senza elettricità
FinePagina

qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9584

Stato:



Inviato il: 30/03/2014 23:25:04

come è fatta la valvola di non ritorno ?

sarebbe interessante costruire un blocchetto che ha incorporate le due valvole



---------------
Al peggio non esiste limite



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 31/03/2014 11:35:47

Questa è la sorgentella...ho fatto un video dove si capisce praticamente nulla.
Cmq si può sfruttare un paio di litri al minuto ( forse perchè ad occhio sta diminuendo l'acqua) con un saldo di 10 metri.



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 31/03/2014 12:01:08

CITAZIONE (qqcreafis, 31/03/2014 11:35:47 ) Discussione.php?211557&6#MSG75

come è fatta la valvola di non ritorno ?

sarebbe interessante costruire un blocchetto che ha incorporate le due valvole

dovrebbe essere esattamente questa :
http://www.mondeovalves.com/ita/images/stories/03_check_valves_others/3_2_valvola_di_ritegno_in_ottone_a.jpg
all'interno è fatta in questo modo ( in alto a destra nel disegno c'è lo spaccato) Link

Ho sistemato meglio le cose per rendere comprensibile a tutti cosa combina la pompa...ho montato un rubinetto ed un tubo al posto del bullone e questo arriva 3 metri più in alto del serbatoio...mettendo in moto la pompa il manometro segna 0.5/0.6 Atm...e si vede cadere l'acqua dall'alto più in alto del serbatoio: questo convince le persone...invece illustrando la teoria e mostrando il manomentro venivo mandato 'elegantemente a cagar 'Faccine/Smileys_0077.gif !

A questo punto si può cercare di capire il rendimento della pompa ... procedo in questo modo:
1.Faccio un segno sul livello dell' acqua presente nel serbatoio ( quello di ikea per intenderci)
2.Aziono la pompa
3.Raccolgo l'acqua che cade dall'alto in un misurino di precisione (LitriUsciti)
4.Dopo 1 minuto blocco la pompa (oppure un tempo suff. per confrontare l'acqua persa su l'acqua sollevata)
5.Riempio il serbatoio fino al raggiungimento del segno misurando i litri di acqua versata (LitriEntrati)

Rendimento= (LitriUsciti/LitriEntrati) * (H/h)

con h=1.75 metri (dislivello serbatoio-pompa) e H=6 metri (dislivello pompa-uscita acqua sollevata)





Modificato da NonSoloBolleDiAcqua - 31/03/2014, 12:50:34


---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1174

Stato:



Inviato il: 31/03/2014 13:08:03

bOLLE QUI C'è UN VIDEO DOVE SI COSTRUISCONO ANCHE LE VALVOLE, SE TI PUò INTERESSARE.

https://www.youtube-nocookie.com/watch?feature=player_embedded&v=LtHOtKmzQdQ#t=1

ops sorry per il caps

Complimenti per la realizzazione!


ciao



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9584

Stato:



Inviato il: 31/03/2014 13:25:55

quando è apert ala valvola dovrebbe avere una sezione di passaggio uguale a quella del tubo,questo per non creare troppe turbolenze.

quella valvola è troppo stretta, la sup della corona circolare attorno al pistoncino dovrebbe essere dello stesso valore della sezione del tubo di alimentazione, epoi si potrebbe rendere idrodinamica tutta la valvola, arrotondando ecc ecc



---------------
Al peggio non esiste limite



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 31/03/2014 19:59:24

Ho fatto 3 prove vi riporto i dati delle medie:

6 litri in uscita dal serbatoio e 1.6 litri sollevati in un minuto e 21 secondi...il serbatoio è 2 metri sopra la pompa e l'uscita dell'acqua sollevata è a 3.75 metri sopra il serbatoio.

chi scrive che si recupera solo il 10% dell'acqua ( come ho anche riportato ad inizio discussione)...dice una cosa non vera...perchè in questa configurazione
si è recuperato il 27% di acqua. Faccine/Smileys_0089.gif


Calcoliamo il rendimento:
LitriEntrati=6
LitriUsciti=1.6
h=2
H=5.75

Rendimento= (LitriUsciti/LitriEntrati) * (H/h) = 1.6/6 * 5.75/2 = 0.76 ...cioè un rendimento del 76%...Faccine/Smileys_0084.gif
Qualcuno verifichi i conti!

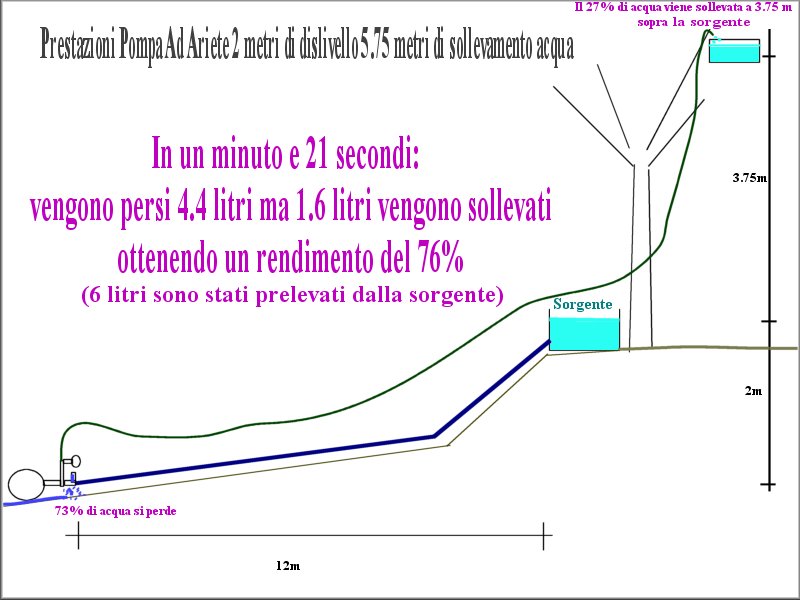

http://www.energialternativa.info/public/newforum/ForumEA/A/PompaAdArieteTest2M6M.jpg



L'unico 'inconveniente' è che escono 4.4 litri al minuto...dovrei scendere con la portata...cioè dovrei far apreri e chiudere la valvola più velocemente...vabbè...è tutto da provare...ma c'è da considerare che è un test ,il caso che mi occorre è decisamente diverso da questo...ma tanto per dare informazioni utili a tutti!



Modificato da NonSoloBolleDiAcqua - 02/04/2014, 16:58:04


---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 31/03/2014 20:11:53

CITAZIONE (qqcreafis, 31/03/2014 19:59:24 ) Discussione.php?211557&6#MSG79

... si potrebbe rendere idrodinamica tutta la valvola, arrotondando ecc ecc

In effetti posso farlo...ci metto del silicone 'plasmandolo' con il dito...si può fareeeeeeeee Faccine/Smileys_0099.gif



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9584

Stato:



Inviato il: 31/03/2014 21:39:22

http://comunque se si ha a disposizione lio Zambesi il Nilo o il Gange tutti i santi aiutano.

Noi siamo in Italia (il maiuscolo c'è perchè si intende la nazione geografica) e quindi le nostre risorse sono piccole, scarse e quindi il rendimento è essenziale , non possiamo permetterci delle valvole a lamina di gomma su griglie, fa troppo attrito.

L'acqua non è per nulla un fluido ideale, se non avesse una elevatissima capacità termica vedremmo le tubature dell'acqua scaldarsi per attrito

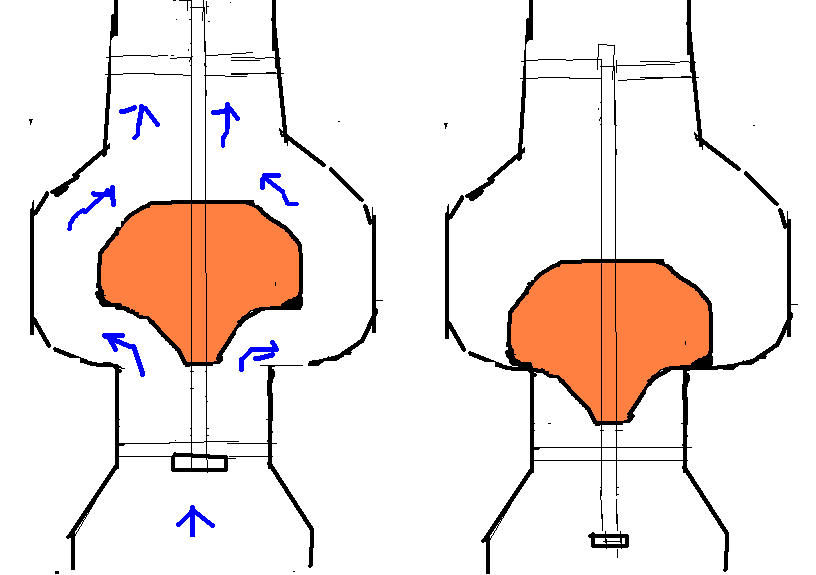

un 76% è ottimo ma vediamo di ottimizzare le valvole, devono fare il minimo attrito.http://www.energialternativa.info/public/newforum/ForumEA/A/valvo.PNG



Modificato da qqcreafis - 31/03/2014, 22:18:07


---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9584

Stato:



Inviato il: 31/03/2014 22:59:41

quella di sopra è la valvola di alta pressione , il restringimento ci va solose si cambia diametro, il fungo potrebbe essere troppo pesante e potrebbe essere scavato dalla parte più piatta per alleggerimento.

La valvola deve permettere un flusso il più regolare possibile , il disegno è fatto seguendo il dictat dei costruttore di testate dei motori auto : nel condotto d'ingresso la forma della sezione varia ma l'area della sezione deve rimanere costante (vale anche per l'uscita)



---------------
Al peggio non esiste limite



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 01/04/2014 04:31:45

CITAZIONE (qqcreafis, 31/03/2014 22:59:41 ) Discussione.php?211557&6#MSG82

http://comunque

Faccine/Smileys_0095.gif questa cosa che hai scritto è micidiale...la faccio mia!


CITAZIONE (qqcreafis, 31/03/2014 22:59:41 ) Discussione.php?211557&6#MSG82

non possiamo permetterci delle valvole a lamina

concordo...ho notato che tutti i pezzi idraulici (dalle T ai raccordi) se ne fregano di questi aspetti...chissà quanto si risparmierebbe a livello comunitario facendo le cose per bene...



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 01/04/2014 09:33:20

CITAZIONE (RAUNARDE, 01/04/2014 04:31:45 ) Discussione.php?211557&6#MSG78


https://www.youtube-nocookie.com/watch?feature=player_embedded&v=LtHOtKmzQdQ#t=1


è un bestione quello...è interessante la sistemazione...

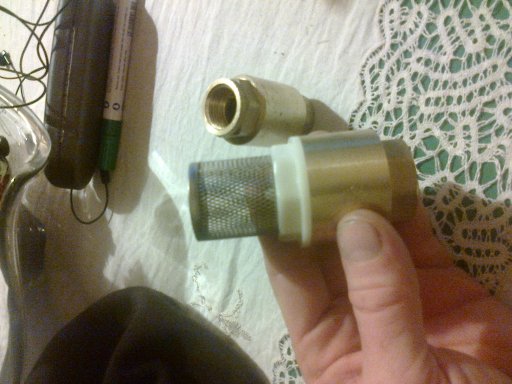

Ho acquistato una nuova valvola di fondo...questa è da 3/4 di pollice ed ha la molla...quest'ultima la posso utilizzare sull'altra valvola e vedere le eventuali migliorie...nell'ultima foto si vede quanto sia 'spigolosetta'.

http://www.energialternativa.info/public/newforum/ForumEA/A/ValvolaDiFondo.jpg

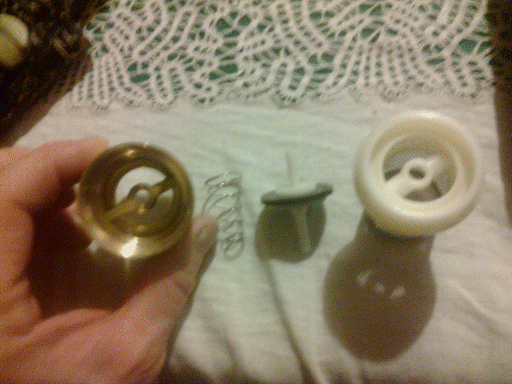

http://www.energialternativa.info/public/newforum/ForumEA/A/ValvolaDiFondoAperta.gif

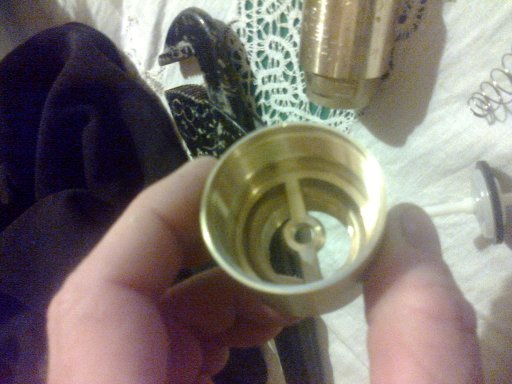

http://www.energialternativa.info/public/newforum/ForumEA/A/ValvolaDiFondoInterno.jpg




Modificato da NonSoloBolleDiAcqua - 01/04/2014, 09:46:16


---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3464

Stato:



Inviato il: 01/04/2014 12:48:44

CITAZIONE (RAUNARDE, 01/04/2014 09:33:20 ) Discussione.php?211557&6#MSG78


https://www.youtube-nocookie.com/watch?feature=player_embedded&v=LtHOtKmzQdQ#t=1

In questo filmato, dal minuto 6:02 si vede uno zampillo che sembra uscire da sotto la valvola di non ritorno del "serbatoio", stessa cosa ho notato in altri filmati di impianti più grossi.



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 01/04/2014 12:59:02

CITAZIONE (PinoTux, 01/04/2014 12:48:44 ) Discussione.php?211557&6#MSG86

CITAZIONE (RAUNARDE, 01/04/2014 09:33:20 ) Discussione.php?211557&6#MSG78

https://www.youtube-nocookie.com/watch?feature=player_embedded&v=LtHOtKmzQdQ#t=1

In questo filmato, dal minuto 6:02 si vede uno zampillo che sembra uscire da sotto la valvola di non ritorno del "serbatoio", stessa cosa ho notato in altri filmati di impianti più grossi.

Si è vero...alcuni mettono un foro piccolino prima della valvola di non ritorno...avevo anche letto il motivo ...ma me lo sono dimenticato...servirà per far uscire l'aria? Faccine/Smileys_0086.gif...sarà la vecchiaia...



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 01/04/2014 20:36:57

Ragazzi...il vecchio record è stato polverizzato...Faccine/Smileys_0122.gif
4.2 Atm con i soliti 2m
poi vi racconto...



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 01/04/2014 21:24:56

Lo so ...è da non credere...non ci credo nemmeno io...la pressione saliva imperterrita...sono andato a prendere il cellulare per fare una ripresa e il serbatoio si muoveva da solo per i colpi esercitati.
L'unica variante è stata quella di allargare i fori in testa alla valvola di perdita...praticamente l'acqua prende velocita è sbatte letterarmente sulla rondella posta sopra la valvola e la chiude più rapidamente.Questo mi ha consentito di allontanare la rondella di alzata massima ... e quindi si è passati da un rapporto 1:21....cioè dovremmo essere in grado di far arrivare l'acqua a 42 metri di altezza.
Se faccio in tempo posto il video...altrimenti lo inserisco domani.

Faccine/Smileys_0136.gif

(pesce d'aprile?)



---------------
