impianto fai da te per imparare
FinePagina

Luca450Mhz

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3204

Stato:



Inviato il: 21/03/2014 13:43:39

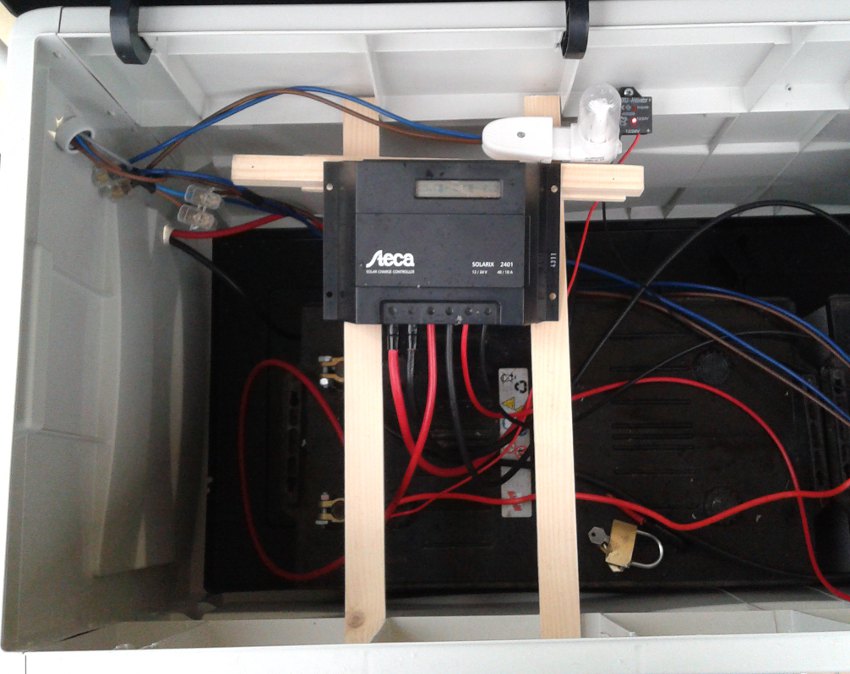

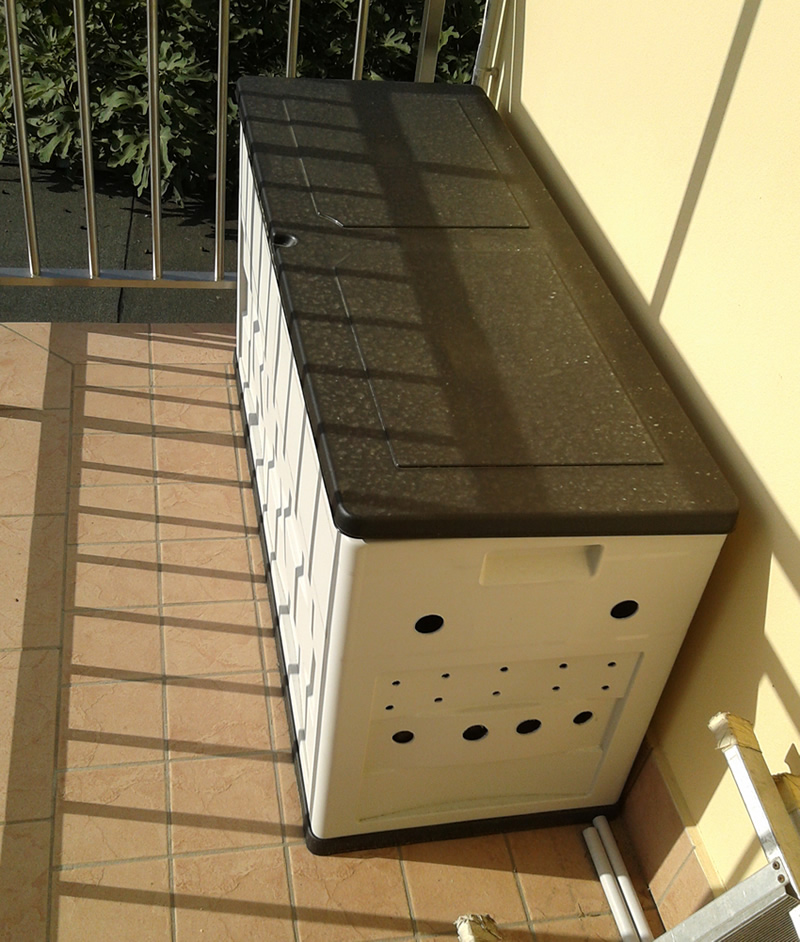

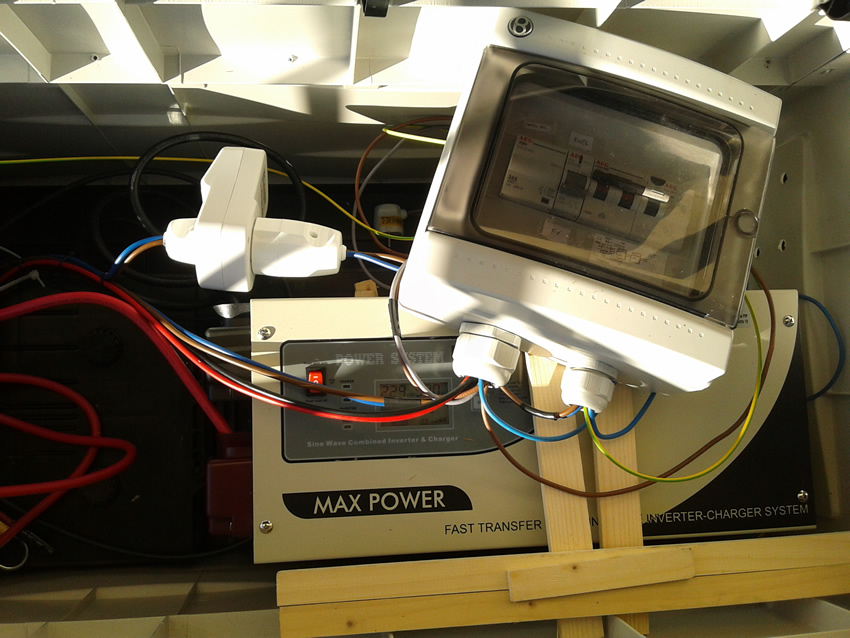

Posto qualche immagine.. alcune non erano le ultime, però è giusto per rendere l'idea..

http://www.energialternativa.info/public/newforum/ForumEA/A/20121021_105539.jpg
http://www.energialternativa.info/public/newforum/ForumEA/A/20121207_155400.jpg
http://www.energialternativa.info/public/newforum/ForumEA/A/20130103_131926.jpg



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.



stetop1
milliWatt


Gruppo:Utente
Messaggi:7

Stato:



Inviato il: 24/03/2014 11:50:00

ma i pannelli dove sono??

e cosa alimentavi con questo?

sembra abbastanza potente...



Daniele
milliWatt


Gruppo:Utente
Messaggi:4

Stato:



Inviato il: 24/03/2014 14:42:55

Ciao a tutti mi sono appena registrato a questo forum perche mi piace com'e' fatto e mi piace che gli utenti si danno una mano l'uno con l'altro per i non esperti come me compreso gli aministratori del forum e a tutti quelli che utilizzano questo forum .

Cari ragazzi/e io vi scrivo xke ho bisogno di un'informazione io attualmente posseggo un piccolo impianto fotovoltaico con 1 pannello panasonic hit con doppia tecnologia amorfo/monocristallino da 240w mi scendono 20A quando il sole e bello potente un regolatore di carica ep-solar tracer 40A , 2 US Battery da 232Ah da 6v collegate in serie x fare 12v inverter onda pura 600w 1000 di picco ho gia un relay con bobina a 12v con soglia di tensione praticamente mi spegne l'inverter quando le batterie sono scariche e mi riaccende l'inverter quando le batterie sono di nuovo cariche e questo problema l'ho risolto.

Ora passiamo sulla 220 dell'inverter il mio problema sta nel fatto che quando l'inverter si spegne non ho una commutazione automatica che mi permette di passare a enel quando l'inverter si spegne e ho pensato a questa soluzione :

http://www.energiasolare100.it/rele-contattore-24a-con-bobina-230v-p-292.html

Allora ho gia eliminato il relay semplice xke ho paura che quando mi stacca il carico x passare di nuovo all'inverter l'oscillazione puo' procurare un corto fra i contatti tra enel e inverter e viceversa quindi ho optato x un teleruttore/contattore la meccanica e piu resistente di un rele' semplice e in piu penso che duri molto di piu facendomi molti piu cicli rispetto ad un rele normale questo oltre tutto a un fusibile di protezione x i corti circuiti se dovrebbero presentarsi.

La mia domanda e questa ovviamente nel momento che si aziona la manovra di commutazione ho paura che la sinusoide sfasa le oscillazioni durante lo stacco potrebbero creare delle micro sinusoidi che a lungo andare del tempo potrebbe bruciarmi i mosfet cioe' i finali dell'inverter perche l'onda enel e l'onda pura dell'inverter sono un po diverse e non vorrei che riperquote tutto sull'inverter da eventuali picchi che potrebbe danneggiarlo e potrebbe danneggiarmi anke tutte le apparechiature collegate.

Siccome non sono un elettronico e sinceramente non avrei manco il tempo di realizzare un cs ho pensato a questa soluzione :

http://www.energiasolare100.it/filtro-di-rete-cogema-60a-115250v-5060-hz-p-998.html

Questo apparecchio mi risolverebbe questo problema ? il contattore so che andra bene e di sicuro quando la bobina non e' piu eccitata dall'inverter lui automaticalmente mi passa a enel il problema sta quando da enel passa di nuovo ad inverter se ci sono residui di tensione/corrente ho paura che mi riperquote col tempo all'inverter .

PS: per ora ho colegato 1 pc fisso che mi consuma 50w ovviamente ho il suo UPS che quando l'inverter si spegne io manualmente devo sempre andare a staccare la spina dall'inverter e collegarla manualmente sulla rete enel.

IO VI RINGRAZIO IN ANTICIPO E SONO A ORECCHIE SPALACATE X CHIUNQUE PUO DARMI DEI CONSIGLI E INSEGNARMI QUALCOSA SIETE TUTTI FANTASTICI E GRAZIE DI CUORE !!.



Luca450Mhz

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3204

Stato:



Inviato il: 27/03/2014 08:13:35

@stetop1 i pannelli erano vicini.. vedo se trovo una foto..
Con l'impianto alimentavo frigorifero, caldaia, pc, router, illuminazione e televisione..



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.
