Schema di massima del mio impianto
FinePagina

lowbatt
KiloWatt


Gruppo:Utente
Messaggi:105

Stato:



Inviato il: 24/04/2014 17:17:14

...tipico di un sovraccarico...



---------------
Abbiate pietà per un totale nabbo!



lowbatt
KiloWatt


Gruppo:Utente
Messaggi:105

Stato:



Inviato il: 24/04/2014 17:20:13

R33 e R25 sono la chiave della corrente e della tensione.

modifica banalissima.

Così lo si fa funzionare a corrente costante, limitata, e poi a tensione costante...

I meanwell hanno il problemino che in caso di sovraccarico riescono a
dare moltissima corrente in più e si bruciano in pochissimo tempo.



---------------
Abbiate pietà per un totale nabbo!



calcola
GigaWatt


Gruppo:Utente
Messaggi:4349

Stato:



Inviato il: 24/04/2014 17:28:30

Non credo che il B&J S-350-27 sia uguale al meanwell con analoga sigla.
Nella scheda tecnica della B&J alla voce Overload protection, vi è indicato: 105%135%. TypePULSING HICCUP SHUTDOWN; Reset: auto recovery

Mentre nel meanwell: Protection type : Constant current limiting, recovers automatically after fault condition is removed

Ecco perchè è scoppiato, il secondo l'ho comprato originale e modello NES dove è specificato sempre Constant current limiting, recovers automatically after fault condition is removedche, ma tra le caratteristiche precisano che vi è un circuito di protezione apposito.

Per ripristinare quello rotto cosa dovrei acquistare? Su quel componente con quella strana bobina non vi è scritto nulla.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



lowbatt
KiloWatt


Gruppo:Utente
Messaggi:105

Stato:



Inviato il: 24/04/2014 17:34:29

si, calcola, funzionano allo stesso modo:
in overload il meanwell "taglia" (150% circa sperimantale) e comincia a pulsare ogni 2 secondi circa.
se c'è sovraccarico ritorna in shutdown altrimenti continua ad erogare.

Il B&J sembra faccia lo stesso:fa shutdown su un sovraccarico e poi comincia a lavorare in "pulse".
fino a quando continua a permanere il sovraccarico.
"autorecovery" significa che ogni tanto lui ci prova...

E' una copia quasi totale, nel tuo sembra che manchi un doppio diodo



---------------
Abbiate pietà per un totale nabbo!



lowbatt
KiloWatt


Gruppo:Utente
Messaggi:105

Stato:



Inviato il: 24/04/2014 17:39:22

la serie s la fai limitare in corrente solo con la modifica di R33,
altrimenti tutto quello che può erogare lo dà, e scoppia.

Io uso un s150-24 modificato a 4 ampere costanti oppure 28,8V (CC-CV) per caricare delle celle lifepo4.

Un anno e mezzo di lavoro, due volte al giorno, tre ore a sessione, e
fino ad ora non l'ho fritto!



---------------
Abbiate pietà per un totale nabbo!



calcola
GigaWatt


Gruppo:Utente
Messaggi:4349

Stato:



Inviato il: 24/04/2014 17:58:08

Ho staccato il componente, sotto il componente sulla scheda vi è scritto LF1. Mentre sulla base del componente vi è la sigla FD8.

Ho anche un terzo alimentatore un S-150-24 della sure electronics in quello vi è scritto Constant current limiting. Funziona, l'ho usato per ricaricare delle batterie da auto (2 in serie), non è scoppiato.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



lowbatt
KiloWatt


Gruppo:Utente
Messaggi:105

Stato:



Inviato il: 24/04/2014 18:12:37

la caccia è aperta!

http://www.tme.eu/it/katalog/trasformatori-e-nuclei_100440/#id_category=112517&s_field=artykul&s_order=ASC&page=1



Modificato da BellaEli - 18/05/2017, 14:43:32


---------------
Abbiate pietà per un totale nabbo!



calcola
GigaWatt


Gruppo:Utente
Messaggi:4349

Stato:



Inviato il: 24/04/2014 18:15:50

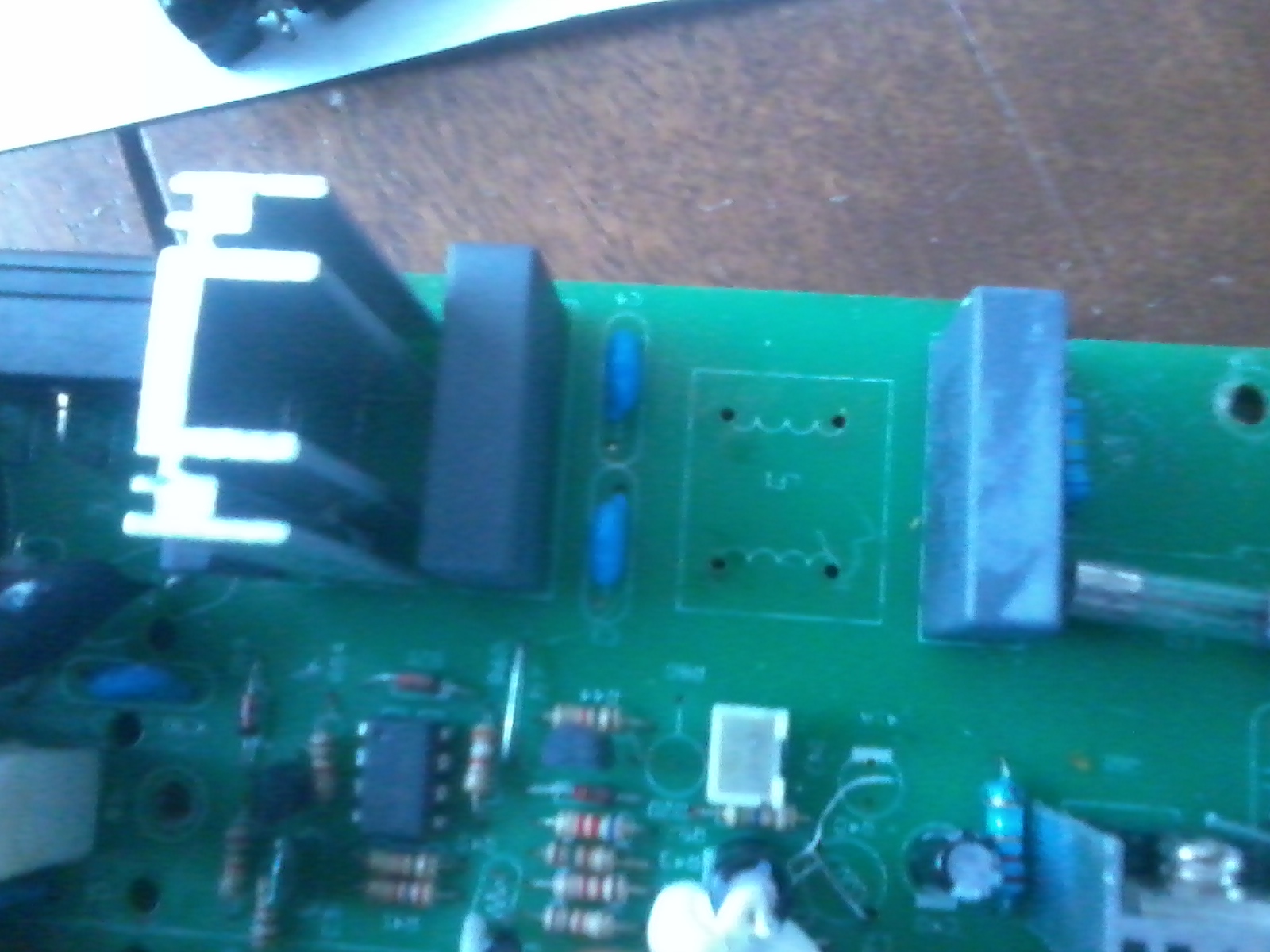

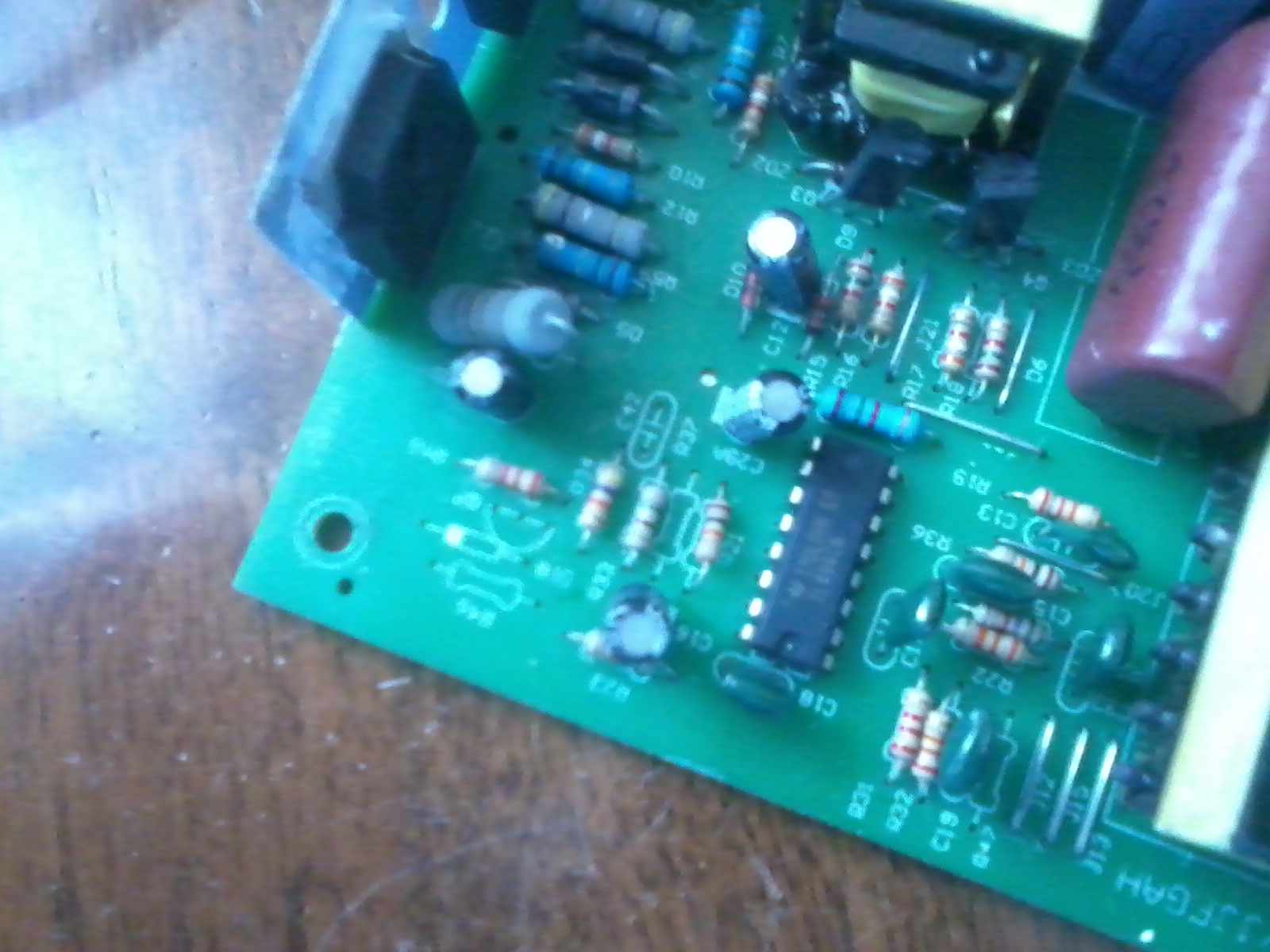

Vicino alla R33 non vi è una resistenza variabile R37, ma una R37 posto vuoto.

LINK

LINK

http://www.energialternativa.info/public/newforum/ForumEA/Q/alimentatore5.jpg



http://www.energialternativa.info/public/newforum/ForumEA/Q/alimentatore6.jpg



Modificato da BellaEli - 18/05/2017, 14:42:25


---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



lowbatt
KiloWatt


Gruppo:Utente
Messaggi:105

Stato:



Inviato il: 24/04/2014 18:18:41

mi viene in mente una pazzia... un po' pericolosetta a dire il vero:

bypassare quel trasformatore...

è rischioso ma ti consente di andare avanti, di quel TF1 non sappiamo quasi nulla... di che materiale è?

Prima di fare ponte controlla il numero delle spire di primario e secondario, assicuriamoci sia 1:1 e magari al posto di uno dei due ponticelli metti un bel fusibile rapido...

Ps.: non mi assumo responsabilità sui botti, io cerco di aiutarti con
tutto quello che so, ed anche volentieri... però sicurezza prima di tutto!



---------------
Abbiate pietà per un totale nabbo!



lowbatt
KiloWatt


Gruppo:Utente
Messaggi:105

Stato:



Inviato il: 24/04/2014 18:25:40

temo che i nomi componenti siano leggermente diversi dal meanwell

ci sono componenti che davvero non quadrano.

Non è un problema. Noi dobbiamo solo trovare il componente guasto, che si chiami Pippo o Paperino non ci interessa!

Di che strumentazione disponi? hai un'oscilloscopio?



---------------
Abbiate pietà per un totale nabbo!



lowbatt
KiloWatt


Gruppo:Utente
Messaggi:105

Stato:



Inviato il: 24/04/2014 18:28:15

oltretutto i passivi dalle foto che hai postato prima sembrano in ordine

qui dobbiamo risistemare gli attivi e ricontrollare le induttaze/trasformatori superstiti

PS: il doppio diodo fast lo potresti smontare e testare. I mosfet li hai
cambiati e questa è cosa buona e giusta. il doppio veloce potrebbe essere passato a miglior vita



---------------
Abbiate pietà per un totale nabbo!



calcola
GigaWatt


Gruppo:Utente
Messaggi:4349

Stato:



Inviato il: 24/04/2014 18:34:01

https://www.coilws.com/index.php?main_page=index&cPath=208_211_226_218

Quale sarà il più adatto?



Modificato da BellaEli - 18/05/2017, 14:44:31


---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



lowbatt
KiloWatt


Gruppo:Utente
Messaggi:105

Stato:



Inviato il: 24/04/2014 18:34:15

adesso arriva un admin e ci castiga, siamo finiti super OT!

io tra 10 minuti stacco da "lavoro" (hihihi) e torno a casa, spero di riuscire a continuare dopo, ma non ne sono certo...



---------------
Abbiate pietà per un totale nabbo!



lowbatt
KiloWatt


Gruppo:Utente
Messaggi:105

Stato:



Inviato il: 24/04/2014 18:37:59

bella domanda: materiali diversi, caratteristiche diverse...
il link non funza bene, magari indicami i modelli che li spulcio singolarmente, poi se puoi conta le spire e guarda il diametro con un calibro.

Stacco tutto a dopo!



---------------
Abbiate pietà per un totale nabbo!



calcola
GigaWatt


Gruppo:Utente
Messaggi:4349

Stato:



Inviato il: 24/04/2014 18:45:51

http://baidaa.manufacturer.globalsources.com/si/6008837270647/pdtl/Microwave-RF/1061151079/Current-Sensor-Transformer.htm



Modificato da BellaEli - 18/05/2017, 14:45:18


---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.
