Inviato il: 27/04/2014 16:06:59

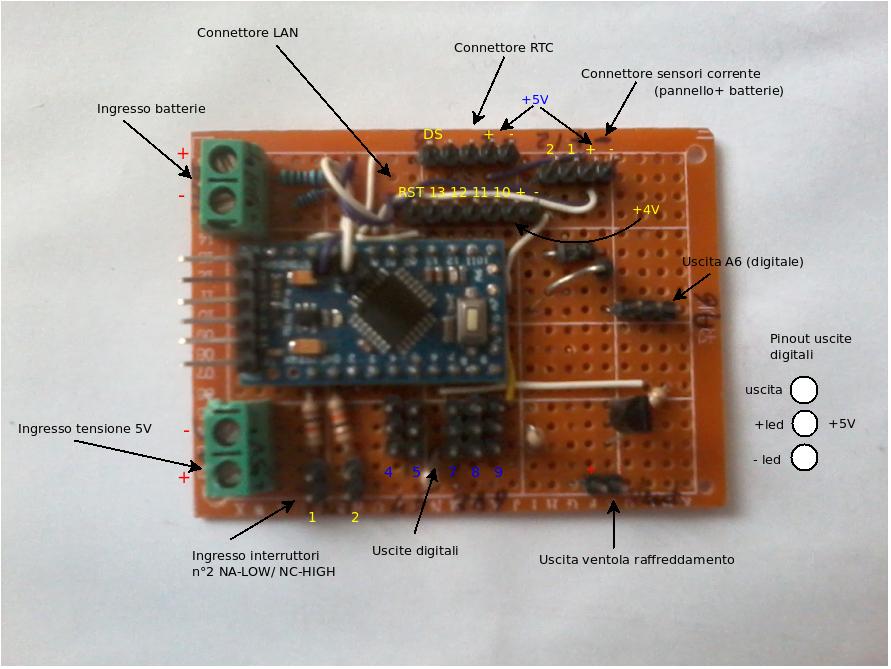

Vendo una scheda basata su arduino pro-mini per la gestione di un impianto fotovoltaico e molto altro. La scheda è un prototipo, usato solo per test.

Descrizione:
- ingresso per due interruttori;
- partitore di tensione per impianti 24V;
- ingresso per due sensori di corrente (batteria, pannello);
- una uscita dotata di transistor (BC548) per pilotare una ventola di raffreddamento o relay...;
- 6 uscite digitali con uscita led di stato per ogni uscita;
- porta lan per scheda enc28j60;
- porta per scheda RTC dotata di sonda termica.


Volendo posso fornire anche la scheda LAN e l'RTC con sonda termica che ho usato per le prove.

Si vende la scheda senza software. Potete caricare uno dei software presenti in firma, oppure potete produrne uno tutto vostro, per le applicazioni l'unico limite è la fantasia. Potete usarla per aprire porte, accendere luci, comandare dispositivi a distanza...


Intendo realizzare 20 euro, però se qualcuno offre di più...





Immagine Allegata: scheda.jpeg

ForumEA/A/scheda.jpeg



Modificato da calcola - 27/04/2014, 16:11:00


---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4345

Stato:



Inviato il: 27/04/2014 16:27:44

http://digilander.libero.it/calcola/scheda/2014-04-27%2012.40.27.jpgRipeto l'invio, immagine del retro:



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Paolo_S

Avatar
Watt


Gruppo:Utente
Messaggi:83

Stato:



Inviato il: 17/06/2014 21:17:12

Molto interessante.... ma temo che, a parte i 96 volt di lavoro del mio impianto, avrò bisogno di qualcosa di più specifico.
Cmq, come al solito, notevole !



calcola
GigaWatt


Gruppo:Utente
Messaggi:4345

Stato:



Inviato il: 18/06/2014 21:09:31

Non è adatta al tuo impianto, dovrebbero essere sostituite le resistenze del partitore.

Comunque ho deciso di collegare un alimentatore, un RTC, una scheda di rete e venderla su ebay con il software di controllo remoto. Di questi prototipi ne ho tre. Infatti dopo lo sviluppo ho sostituito le schede con un pcb che ho fatto stampare. Dalla vendita dei prototipi spero di recuperare una parte dei costi sostenuti. Per il momento il progetto deve attendere, non ho tempo, devo modificare il software per aggiungere le variabili necessarie ad azzerare i sensori di corrente, da acquistare a parte, non ne ho da cedere.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:876

Stato:



Inviato il: 03/01/2015 08:36:37

Caro Calcola,
forse a me potrebbe essere utile la tua scheda; non ho problemi a pagare il costo da te richiesto, ma se può esserti utile avere materiale hardware tipo schede matri di pc vecchi, CPU a partire dal 286 al 486 o altro materiale hardware per i tuoi progetti, non esitare a chiedermelo, faccio un pacco e ti spedisco tutto.
Considera che sono nel mondo dell'informatica gestionale da 30 anni e di materiale dismesso ne ho tanto.
Fammi sapere.
Ciao Franco



---------------
1 inverter PIP 5048MSD + 15pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp +3 pannelli JinKo 255wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l
