regolatore xantrex, schemi di collegamento
FinePagina

eneo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2068

Stato:



Inviato il: 31/10/2008,10:06

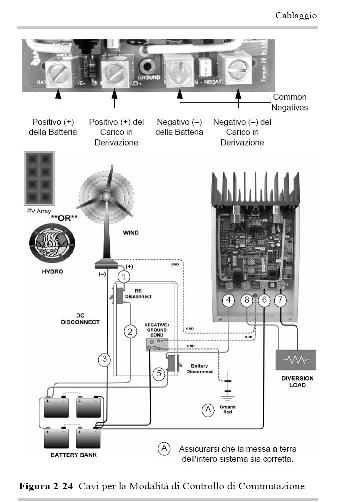

qui di seguito e' riportato lo schema di collegamento del regolatore della xantrex e le relative istruzioni sperando di essere di aiuto a qualcuno.
Per collegare il regolatore Serie C come regolatore di
commutazione:
1. Collegare la fonte di corrente DC (PV, eolica, idrica,
ecc.) direttamente all'interruttore RE.
2. Collegare un altro cavo dall'altro lato dell'interruttore RE
al terminale positivo della batteria.
3. Collegare un cavo negativo dalla fonte di corrente DC
(PV, eolica, idrica, ecc.) al terminale negativo della
batteria.
4. Collegare un cavo dal terminale marcato BAT POS del
regolatore all'interruttore della batteria.
5. Collegare un cavo dall'interruttore della batteria al
terminale positivo della batteria.
6. Collegare un cavo dal terminale negativo della batteria ad
uno dei terminali marcati COMMON NEGATIVE sulla
piastra di circuito del regolatore.
7. Collegare un cavo dall'altro terminale del regolatore
marcato COMMON NEGATIVE al terminale negativo del
carico in derivazione DC.
8. Collegare un cavo dal terminale del regolatore marcato
PV+/LOAD+ al terminale positivo del carico in
derivazione DC.
9. Stringere come indicato a pagina 41. Lasciare un po' di
gioco ai cavi all'interno del regolatore e fissare i cavi con
serracavi.
Importante: Non utilizzare lampadine ad incandescenza
come carichi in derivazione. Utilizzare solo carichi resistivi come
elementi riscaldati o raffreddati dell'aria o dell'acqua.
ForumEA/us/img260/8125/xantrexzk3.jpg



peppe0306

Avatar
KiloWatt


Gruppo:Utente
Messaggi:131

Stato:



Inviato il: 22/11/2008,19:55

Se non ricordo male c anche da cambiar eun ponticello all'interno del regolatore......
