Aiuto realizzazione Generatore a magneti.
FinePagina

corvo51

Avatar
Watt


Gruppo:Utente
Messaggi:30

Stato:



Inviato il: 14/10/2014 15:52:56

CITAZIONE (righetz, 11/09/2014 18:04:16 ) Discussione.php?211917&1#MSG14

Ciao corvo, 80 spire vanno bene, con filo da 1,7 se ne fai qualcuna in più non fa male.

Il filo da 2 mm ti garantiva una corrente maggiore per via della sezione maggiore, tutto qui.

Nel frattempo buona realizzazione.

Ciao, Righetz.
Sono abbastanza avanti nella realizzazione del mio generatore e visto che ho altri dubbi in merito, ho seguito il tuo consiglio e continuo il discorso nel forum che ho aperto qualche tempo fa, con la speranza di essere d'aiuto a qualche altro utente.
Per quanto riguarda i ponti sono d'accordo con te nel sistemarli in prossimità del regolatore e batterie, evitando di installarli vicino allo statore, in cima al palo di sostegno, in quanto ho pensato che una loro eventuale sostituzione sarebbe stata poi più problematica.
Mi dovresti dire solamente le caratteristiche dell'interruttore di corto e, magari, dove reperirlo.
Per quanto riguarda il regolatore di carica, invece, ti chiedo il motivo per cui stai accantonando la prima versione per passare alla seconda versione.
Ormai avevo tutta la componentistica della prima ed avevo realizzato anche il master per la stampa del c.s., mi dispiace di doverlo abbandonare.
In questo caso, se volessi anche io realizzare la seconda versione, posso recuperare i diodi MBR4060 e i mosfet IRFP064 che avevo già comprato?.
Non sono d'accordo invece dell'uso del tipo di radiatori usati perchè li vedo troppo piccoli per le potenze in gioco e per questo ti chiedo se è possibile optare per un'aletta unica, magari anche più grande.
In tal caso, credo che dovrò isolare i mosfet in quanto ho visto, dal datasheet, che il drain è collegato elettricamente con l'involucro in metallo. E' giusto?.
Ciao, Matteo.



---------------
"Sii attento a come parli. Con le tue parole, crei il mondo attorno a te."



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 14/10/2014 19:19:17

Ciao Matteo,

non ti preoccupare, realizza con calma la "vecchia" versione del regolatore e quando sei pronto vediamo quanta potenza eroga il tuo generatore.

Io passo alla nuova versione per il fatto che i mosfet che gestiscono le resistenze di carico sono due anzichè uno.

Uno solo per potenze elevate alla fine di sicuro alla lunga non reggerà...

Per l'interrutore di corto puoi chiedere tranquillamente ad un elettricista, di sicuro ti consiglierà meglio di me.

A dopo..... devo chiederti una info.



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 14/10/2014 23:48:36

Per portare i cavi del trifase verso il quadro, hai previsto i contatti striscianti?
Oppure fai come il progetto pigott che arrivi direttamente con i cavi?

Visto che sei ancora in fase preliminare di costruzione se sono previsti, ti togli alcuni fastidi riguardo l'attorcigliamento dei cavi in caso di giornate turbolente.
Se il generatore ruota su se stesso sempre dalla stessa parte in poco tempo porta alla rottura dei cavi, a me è già successo al primo generatore giocattolo che ho costruito.



---------------
Chi non si indebita fa la rabbia degli usurai



corvo51

Avatar
Watt


Gruppo:Utente
Messaggi:30

Stato:



Inviato il: 15/10/2014 11:41:15

CITAZIONE (righetz, 14/10/2014 23:48:36 ) Discussione.php?211917&2#MSG17

Per portare i cavi del trifase verso il quadro, hai previsto i contatti striscianti?
Oppure fai come il progetto pigott che arrivi direttamente con i cavi?

Visto che sei ancora in fase preliminare di costruzione se sono previsti, ti togli alcuni fastidi riguardo l'attorcigliamento dei cavi in caso di giornate turbolente.
Se il generatore ruota su se stesso sempre dalla stessa parte in poco tempo porta alla rottura dei cavi, a me è già successo al primo generatore giocattolo che ho costruito.

Mi hai anticipato.
E' un'altra cosa che volevo chiederti. I dubbi mi erano già venuti e nei vari forum ho visto qualche cosa in merito, ma avrei bisogno di sapere come procedere. Potresti dirmi se il collettore strisciante lo hai realizzato o lo hai comprato?.Potresti postare qualche cosa eventualmente?.
Per quanto riguarda il generatore che sto costruendo, sono fermo allo statore. Per i rotori devo aspettare ancora perchè i magneti costano "un pochettino" ed io attualmente non ho troppa disponibilità. La famiglia costa e la crisi non passa.
Comunque non demordo. Sono deciso ad andare avanti e costi quel che costi il generatore lo voglio realizzare.
Per il discorso del regolatore fammi sapere se hai realizzato la seconda versione, ed eventualmente il suo comportamento, e se tu mi dici che è migliore della prima versione allora ti seguirò a ruota e passerò anche io alla costruzione.
Tanto con i circuiti stampati in foto incisione ci vado a nozze.



Modificato da corvo51 - 15/10/2014, 12:13:36


---------------
"Sii attento a come parli. Con le tue parole, crei il mondo attorno a te."



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 15/10/2014 18:51:55

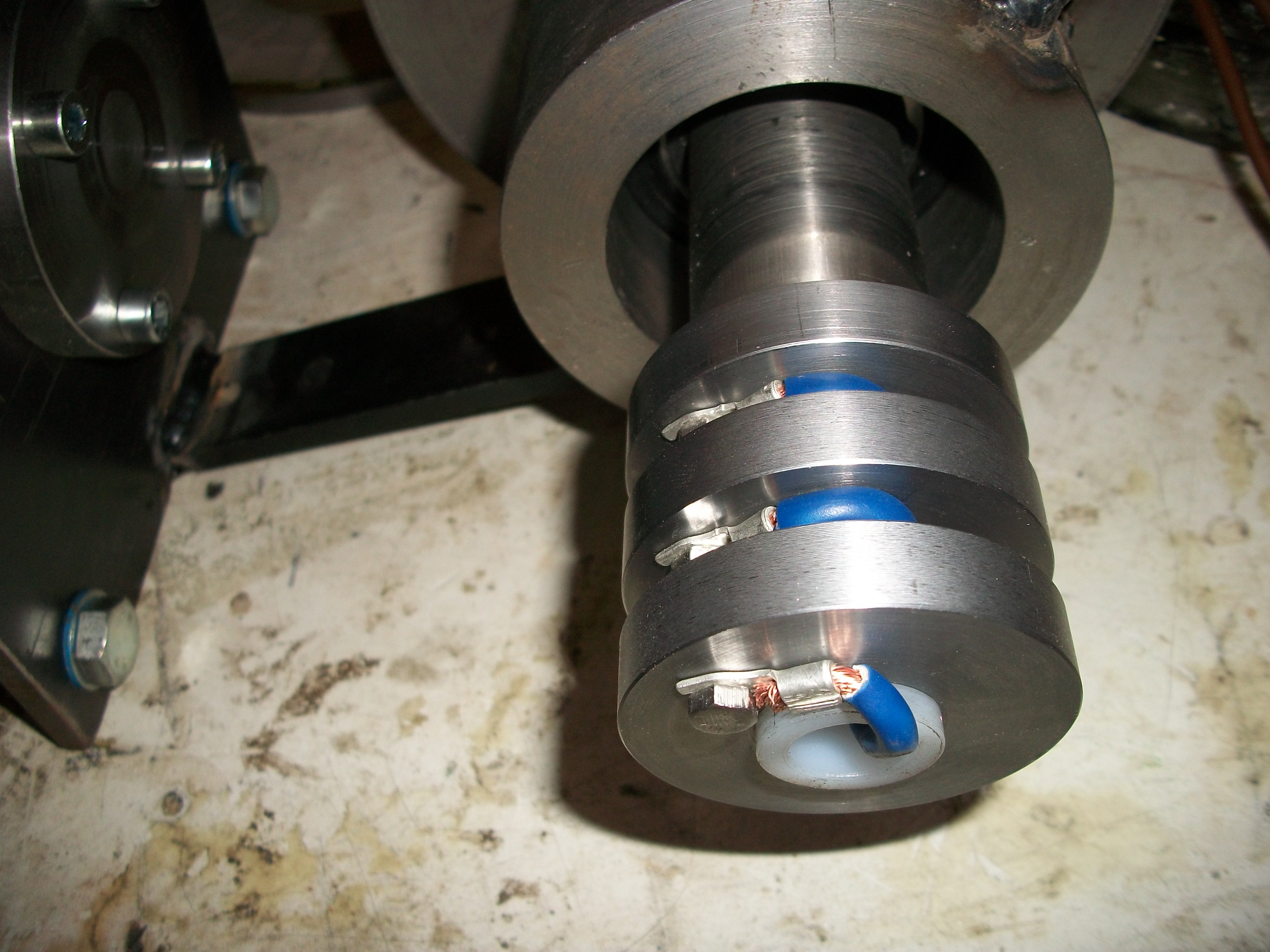

Si il collettore l'ho costruito da solo, acquistarlo il più economico era circa 300€ e con le misure che non mi andavano bene.

Gli anelli li ho fatti in ferro e poi trattati con dell'antiruggine.
I diametri esterni sono tutti uguali.

I diametri interni sono vanno decrescendo di misura di pochi mm, sono impilati ad incastro su di un supporto in nylon.

Ora la tua struttura non ho idea di come sarà costruita ma ti allego questa immagine dove puoi prendere spunto per la tua realizzazione.

Le spazzole se usi quelle dei motori industriali le più economiche vanno sui 30€



Immagine Allegata: 100_1493.JPG

ForumEA/B/100_1493.JPG



---------------
Chi non si indebita fa la rabbia degli usurai



corvo51

Avatar
Watt


Gruppo:Utente
Messaggi:30

Stato:



Inviato il: 15/10/2014 20:58:18

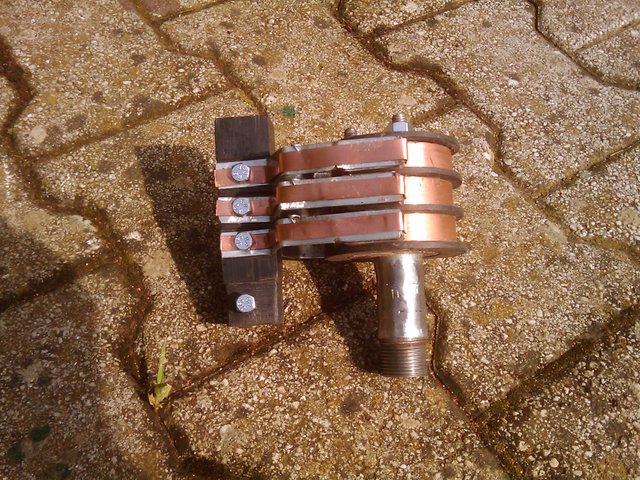

Scusa, ma quella è il pezzo che va sul palo e che praticamente porta i tre cavi ai ponti.
Quello che desidererei che mi facessi vedere, è il gruppo delle spazzole con i cavi che arrivano dallo statore.
Io avevo visto qualcosa in un forum della turbina realizzata dall'utente Spitfire che prevedeva un attacco dietro lo statore, al quale venivano fissati i ganci che unitamente a delle molle di tensione consentivano alle spazzole di appoggiarsi ai tre rotori.Lo puoi vedere anche dall'immagine che ti allego.
Ho notato, poi, che tu hai usato tre anelli in ferro. Ma non dovrebbero essere in rame o ottone?



Immagine Allegata: image542.jpg

ForumEA/B/image542.jpg



---------------
"Sii attento a come parli. Con le tue parole, crei il mondo attorno a te."



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 15/10/2014 21:11:08

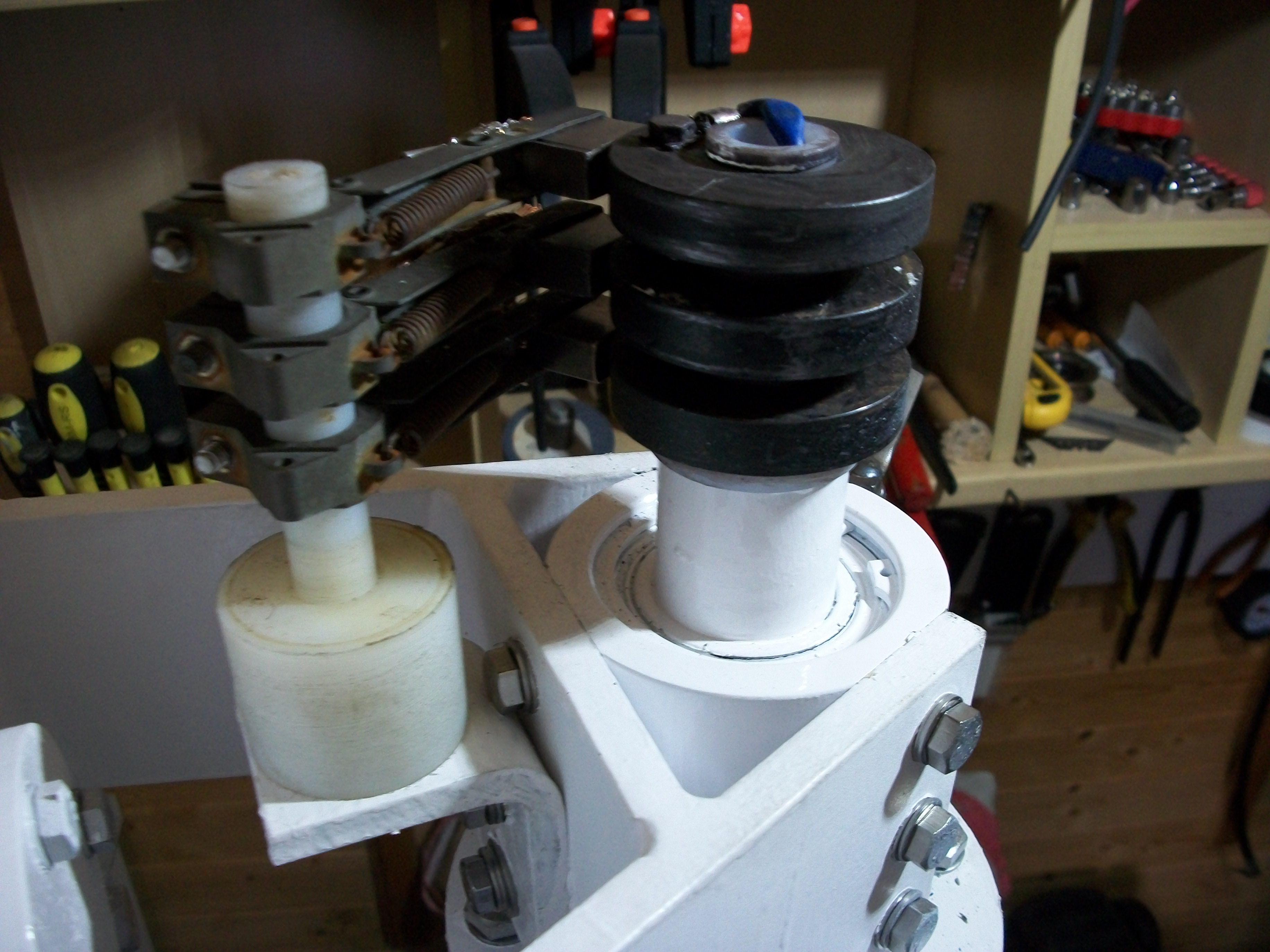

La soluzione che ho adottato io è molto simile alla foto che hai allegato,

Il supporto in nylon deve vanno montati i 3 braccetti è consolidato con la struttura attraverso una staffetta. Sulla testa dei braccetti ci sono 3 bulloncini dove vanno fissati i cavi che escono dallo statore.

Poi dallo stampo dello statore portati fuori i 6 cavi così durante le prove al banco puoi giocare con i collegamenti a stella o a triangolo.



Immagine Allegata: 100_1882.JPG

ForumEA/B/100_1882.JPG



---------------
Chi non si indebita fa la rabbia degli usurai



corvo51

Avatar
Watt


Gruppo:Utente
Messaggi:30

Stato:



Inviato il: 15/10/2014 22:17:24

Perfetto!!!Faccine/Smileys_0003.gif
Evidentemente oltre che di elettronica te ne intendi anche di meccanica. Davvero complimenti. Ma, toglimi una curiosità, perchè nei progetti di Piggott tutto questo non è previsto?. Forse il vento arriva sempre dalla stessa direzione?. Scherzo, evidentemente ci sarà qualche motivo. Spero me lo possa spiegare tu.
Comunque ti ringrazio enormemente per le notizie che mi stai dando perchè ho capito molte cose che non mi erano ancora note.
Adesso torno al mio generatore ed appena possibile (non presto comunque) posterò qualche foto del work in progress, anche se il mio lavoro non potrà mai essere paragonato alla tua realizzazione.
Ci sentiremo appena avrò bisogno di qualche altro suggerimento.
Ciao.



---------------
"Sii attento a come parli. Con le tue parole, crei il mondo attorno a te."



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 15/10/2014 22:45:08

Nei suoi progetti Pigott puntava sopratutto all'essenziale, pochi "fronzoli" ovviamente con tutti i loro limiti.



---------------
Chi non si indebita fa la rabbia degli usurai



epry

Avatar
MegaWatt


Gruppo:Utente
Messaggi:512

Stato:



Inviato il: 19/10/2014 19:58:17

salve ragazzi pure io mi sto cimentanti a fare un eolico ma ho molti dubbi e già ho fatto errori.
tempo fa ho scritto nel post di @SpitsFire ma e da molto che non si collega e non risponde ed ora scrivo qui.

io stavo seguendo il progetto di @SpitsFire da 2kw di fatti mi sono procurato il cavo da 1,80 per fare le spire ma poi sono fermo con le 4 frecce perché non trovo i magneti di quella misura e non sto procedendo a fare nulla.
in oltre io avevo già comprato un tritar ts-45 con resistenza di zavorra ma ora c'è un problema enorme.
le mie batterie sono fasulle e già è stato fatto un post chiamato batterie fasulle perché la densità dell'acido se ne va a farsi benedire quando scendono a 48,5v quindi io le faccio staccare a 49,5v.
quindi se l'eolico gira producendo 48v e le batterie sono a 49,5v non caricheranno per niente vero?
a questo punto avevo fatto questo calcolo per modificare le spire del progetto di @spitsfire: Il calcolo per aumentare le spire che ho fatto e questo: 48v/75spire quello che esce moltiplicato per i 50v che servono a me.
penso che girando a minimo e mandando 50v riesco ad andare tutta la notte e poi il giorno mi aiuta il sole con i pannelli ed il flexmax80 a caricare il tutto.

che mi dite voi?



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 19/10/2014 20:37:36

Ciao epry,
i magneti che ha utilizzato spitfire nel suo progetto sono questi:

magneti 46x30x10


tieni conto che il voltaggio di 48V è nominale, tradotto significa che hai a batterie scariche 44V e a batterie cariche 56V volt + volt - a seconda del tipo di batteria.

Di conseguenza per caricare il generatore deve sempre erogare un voltaggio superiore a quello delle batterie, altrimenti niente gira a vuoto.
48V con 75 spire aumentare le spire per avere 50 volt avrai all'incirca bobine da 80 spire (78 per la precisione).



---------------
Chi non si indebita fa la rabbia degli usurai



epry

Avatar
MegaWatt


Gruppo:Utente
Messaggi:512

Stato:



Inviato il: 20/10/2014 07:00:38

Si ma 50v mi andranno bene o devo aumentare? Dobbiamo calcolare anche il vento forte



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 20/10/2014 21:44:11

Ciao epry,

il generatore il voltaggio lo genera, oltre che dal numero elevato di spire nelle bobine, girando velocemente quindi dipende sempre dalla quantità di vento.

Se aumenti il numero di spire nelle bobine ridurrai il numero di giri che il generatore deve raggiungere per arrivare al voltaggio desiderato.

Per esempio se il progetto iniziale prevede bobine da 75 spire con quel tipo di magneti i 48 volt nominali li raggiunge a, non so la butto li, 180 rpm con vento a 3 m/s.

Portando le bobine a 80 spire e mantenendo inalterati gli altri valori lo stesso voltaggio lo raggiungerai a 165 rpm.
Questi numeri prendili solo come esempio.

Se hai iniziato seguendo le linee guida del progetto di Spitsfire, io ti consiglio di attenerti a quelle visto che si tratta di una realizzazione ben collaudata.

Poi per il tuo problema delle batterie non posso aiutarti più di tanto.
Non sono un espertone in questo, bene fai a seguire la sezione dedicata agli accumulatori.



---------------
Chi non si indebita fa la rabbia degli usurai



epry

Avatar
MegaWatt


Gruppo:Utente
Messaggi:512

Stato:



Inviato il: 21/10/2014 06:49:17

Oramai si e capito il problema degli accumulatori quindi non si può far nulla quando saranno da sostituire si sostituiranno.
Lunica cosa che ora faccio generatore con le spire modificate poi il resto si vedra man mano che sarà possibile economicamente perché ho già in mente qualcosa che superando un voltaggio mi blocchi il generatore



alex300000
milliWatt


Gruppo:Utente
Messaggi:6

Stato:



Inviato il: 28/11/2014 17:46:41

Niente regolatori MPPT sulle turbine.
Il software è esclusivamente per i pannelli solari.
Sprecate soldi e tempo.
Utilizzate sempre un PWM classico meglio se con resistenza di frenatura
