Aiuto realizzazione Generatore a magneti.
FinePagina

destro unico
milliWatt


Gruppo:Utente
Messaggi:1

Stato:



Inviato il: 08/02/2015 13:56:02

buon giorno sono nuovo su tutti i punti di vista sia x costruire un gmp che x tutto il resto me la cavo bene con impianti tipo x la casa , ho sempre avuto voglia di fare un gmp ,ho visto un manuale di un gmp è lo sto realizando è di 6 bobine di 1,7 diametro è di 100 spire è 8 magneti di ferrite 50x50x 20 di 3 grado con 2 raddrizzatori monofasi , ecco quando wtt corrisponde, ma no trovo il filo di 1,7 lo trovo 1,6 è i magneti li vorrei mettere al neodimio 50x40x 12.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 08/02/2015 15:45:25

Ciao destro unico,
Benvenuto nel forum EA.

Per il filo ti puoi rivolgere presso a quelle officine per riparazioni di motori elettrici oppure presso aziende di elettromeccanica.
Hanno a disposizione molte tipologie di filo smaltato e di tanti diametri diversi.

Tieni presente un particolare, la differenza tra magneti in ferrite e quelli al neodimio e come il giorno con la notte. a vantaggio dei magneti al neodimio che sono più forti

Un 50x50x20 in ferrite se ti prende un dito fa male ma non è pericoloso, un 50x40x12 al neodimio ti spedisce al pronto soccorso passando prima per un'officina meccanica.

Quindi è d'obbligo molta attenzione quando si ha che fare con magneti di queste dimensioni.

Fatte queste piccole premesse volevo chiederti se hai già qualche idea di quanto grandi possono essere le pale del tuo progetto.

Oppure se fai riferimento al manuale gmp che hai letto.
Raccontaci maggiori dettagli di quello che vuoi realizzare.



---------------
Chi non si indebita fa la rabbia degli usurai



corvo51

Avatar
Watt


Gruppo:Utente
Messaggi:30

Stato:



Inviato il: 21/06/2015 15:31:41

Ciao, Righetz.
Ci siamo già sentiti in questo forum che, per problemi personali, non ho potuto più seguire. Ma non ho dimenticato i consigli che mi hai dato in passato per la realizzazione del mio generatore.
Visto che adesso le cose vanno un po' meglio, ho deciso di riprendere i lavori, ma mi sono trovato però con un problema che sicuramente tu mi risolverai.
Per le bobine avevo acquistato del filo di rame smaltato da 1,80 mm. col quale ho realizzato n.6 bobine delle nove occorrenti. Dovendone realizzare altre 3 ho richiesto al fornitore dello stesso filo ma, purtroppo, mi è stato riferito che il diametro richiesto non è più disponibile.
Ti chiedo, posso usare altri diametri (il fornitore ha disponibile diametri di 1,83 - 1,90 - 2,00 mm) per la realizzazione delle bobine rimanenti?.
Ti anticipo che per le 6 che ho avvolto ho utilizzato 80 spire su un rettangolo di 40x20 mm.?.
Ci possono essere problemi per le fasi, oppure posso usare tranquillamente altri diametri?.
Ciao.Faccine/Smileys_0008.gif



---------------
"Sii attento a come parli. Con le tue parole, crei il mondo attorno a te."



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 21/06/2015 19:11:05

Ciao Corvo51,
ben tornato.

Usa il filo da 1,83 che ha il diametro più vicino a quello che hai già utilizzato.

Quando realizzerai le fasi che saranno composte da 3 bobine per fase per averle tutte e tre "equilibrate" per ogni fase usi due bobine con filo da 1,8 e una bobina con filo da 1,83.
Così ottieni le 3 fasi uguali.



---------------
Chi non si indebita fa la rabbia degli usurai



corvo51

Avatar
Watt


Gruppo:Utente
Messaggi:30

Stato:



Inviato il: 27/06/2015 20:40:39

Ciao Righetz.

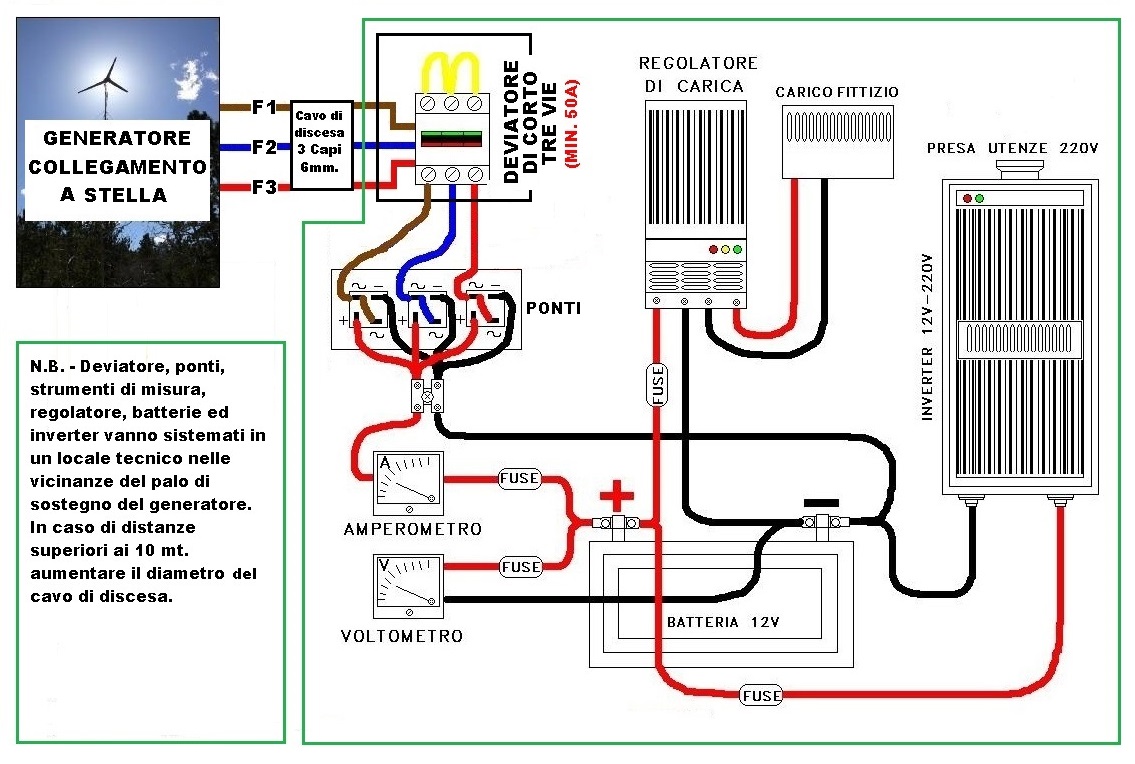

Mi è venuto un dubbio in merito alla configurazione del generatore di Spitfire che ho leggermente modificata in base a quanto ho potuto capire circa i collegamenti a terra del regolatore, batterie ed inverter.
Ti allego l'immagine e ti spiego quale è il dubbio che mi è venuto.
A parte l'amperometro in serie al positivo di discesa, che dovrebbe indicare la corrente prodotta dal generatore, ti volevo chiedere invece per quanto riguarda il voltmetro collegato sui poli della batteria ai quali arrivano anche il positivo ed il negativo dei ponti.
Il ragionamento è questo: se ho una batteria carica a 13/14 volt ed una tensione dai ponti di altro valore, il voltmetro che tensione mi legge?.
La domanda potrebbe essere fuori luogo per un esperto come te, ma per me che di elettronica ne capisco più di pratica che di teoria, è una situazione che non ho capito tanto. Le due tensioni, essendo in parallelo, non vanno in contraddizione?.
Mi affido come sempre al tuo sapere.
Saluti.



Immagine Allegata: Collegamenti Generatore Eolico.jpg

ForumEA/F/Collegamenti Generatore Eolico.jpg



---------------
"Sii attento a come parli. Con le tue parole, crei il mondo attorno a te."



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 28/06/2015 09:51:02

Tranquillo è la stessa.
Quando avrai terminato l'impianto con un tester anche economico puoi verificarlo tu stesso con i puntali.



---------------
Chi non si indebita fa la rabbia degli usurai



corvo51

Avatar
Watt


Gruppo:Utente
Messaggi:30

Stato:



Inviato il: 29/09/2015 17:51:02

Righetz,
scusami ma ho ancora bisogno dei tuoi consigli.
Come già ti ho detto qualche post fa, non riuscivo a trovare il filo di rame smaltato con il quale avevo realizzato le prime 6 bobine (80 spire con filo da 1,8 mm).
Finalmente ho trovato il kg. di rame, sempre da 1,8 mm., che ho utilizzato per completare le rimanenti tre bobine.
Mi sono accorto però, che con il rame ordinato non ho potuto realizzare le bobine con il n.ro di spire delle precedenti 6. Alla fine dei conti con la lunghezza del filo sono riuscito a realizzare le 3 bobine con 75 spire cad.
Come dimensione comunque le bobine hanno quasi quasi lo stesso diametro delle precedenti.
Onde evitare di comprare altro rame, cambia qualcosa se divido le 3 bobine per ogni fase o devo togliere per forza dalle precedenti 6 le 5 spire superflue?.
Ciao.Faccine/Smileys_0008.gif



---------------
"Sii attento a come parli. Con le tue parole, crei il mondo attorno a te."



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 29/09/2015 21:18:22

Bentornato, mi fa molto piacere rivederti.

Puoi mettere una bobina con meno spire una per fase, in modo da avere lo statore bilanciato.

Poi a mano a mano che i lavori procedono non esitare, ben volentieri a darti supporto.



---------------
Chi non si indebita fa la rabbia degli usurai
