Simulatore turbina verticale ed orrizzontale e progettazione, Qblade
FinePagina

righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 12/09/2014 22:52:25

Per la sezione eolico credo che questo software opensource sia uno strumento indispensabile per chi vuole realizzare una turbina eolica verticale oppure orizzontale.

Completo e molto tecnico.....

Funziona solo con processori 64 bit e sistema operativo linux per windows la versione 0,6

sito Qblade:
LINK

Download:

LINK



Modificato da righetz - 12/09/2014, 23:23:46


---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 19/09/2014 21:04:03

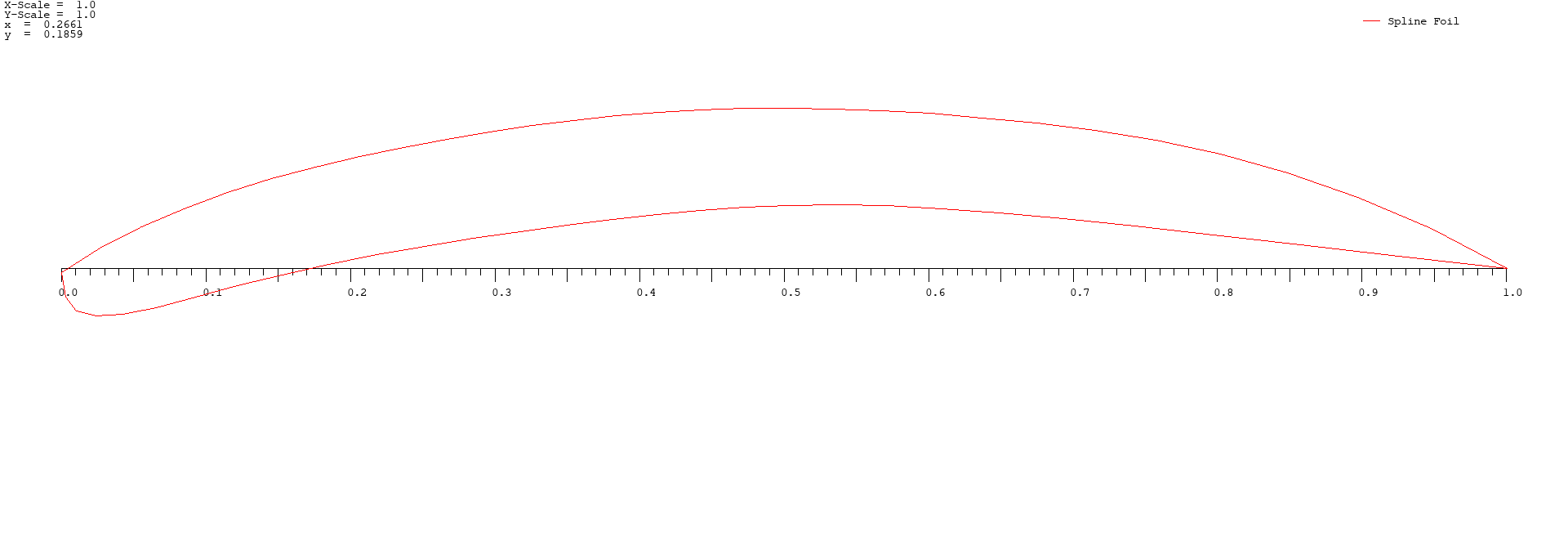

Alcune prove di simulazione di un profilo alare homemade ricavato da un classico tubo in pvc o similare.

Profilo alare concavo-convesso con bordo d'entrata arrotondato e bordo d'uscita affilato con spessore profilo sulla pancia costante (spessore tubo):



Immagine Allegata: Profilo_concavo_convesso_hm.png

ForumEA/B/Profilo_concavo_convesso_hm.png



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 19/09/2014 21:07:42

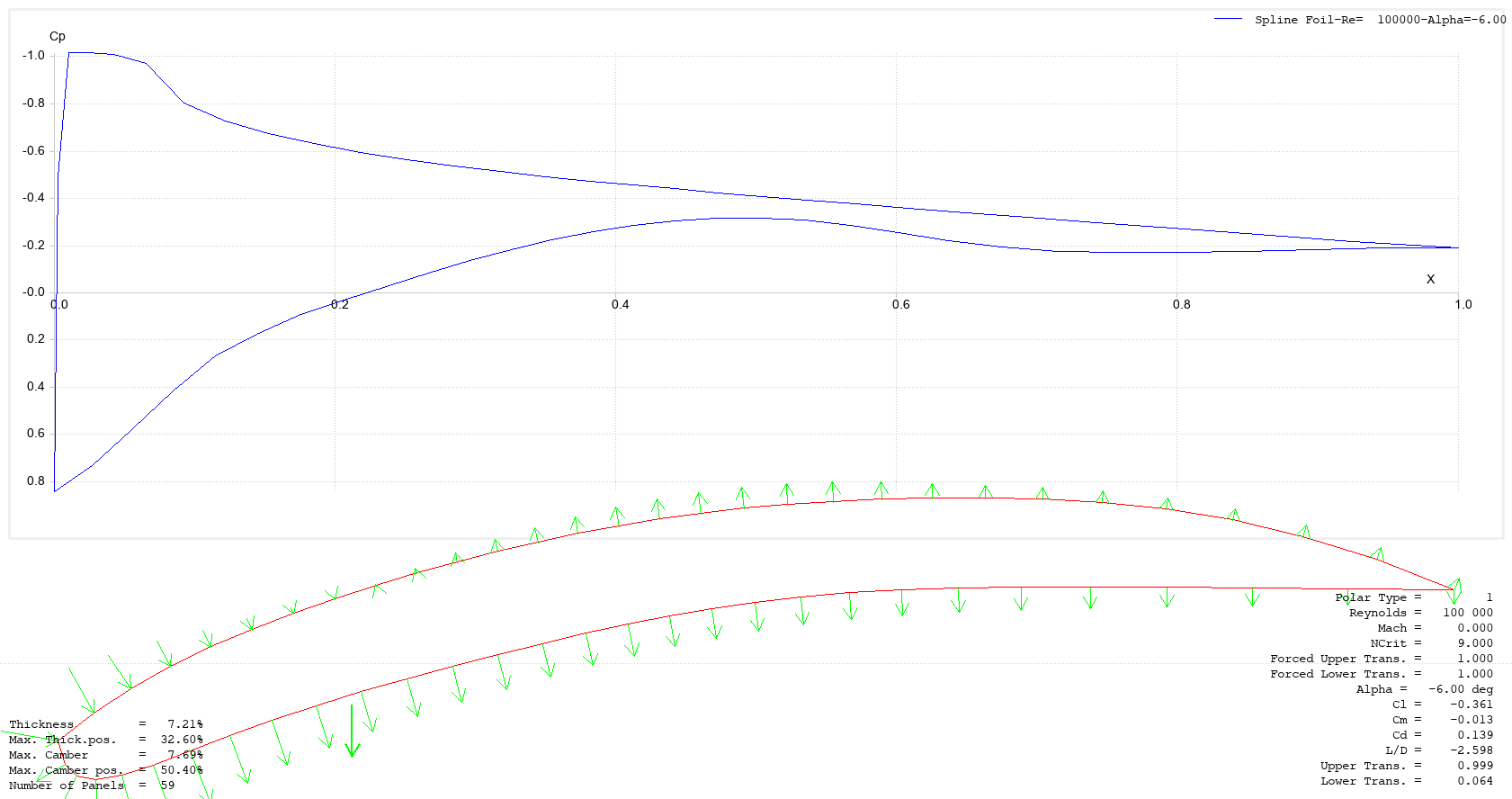

Ho fatto una simulazione prendendo in considerazione come angolo di partenza un valore negativo -6° crescendo fino a 25°...... la sorpresa si trova quasi a metà strada!


Da considerare che l'aria è come se arrivasse da sx verso dx.
Le freccine verdi indicano la pressione che l'aria esercita sul profilo in questo caso a -6° non crea portanza:



Immagine Allegata: Profilo_concavo_convesso_negativo.png

ForumEA/B/Profilo_concavo_convesso_negativo.png



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 19/09/2014 21:09:58

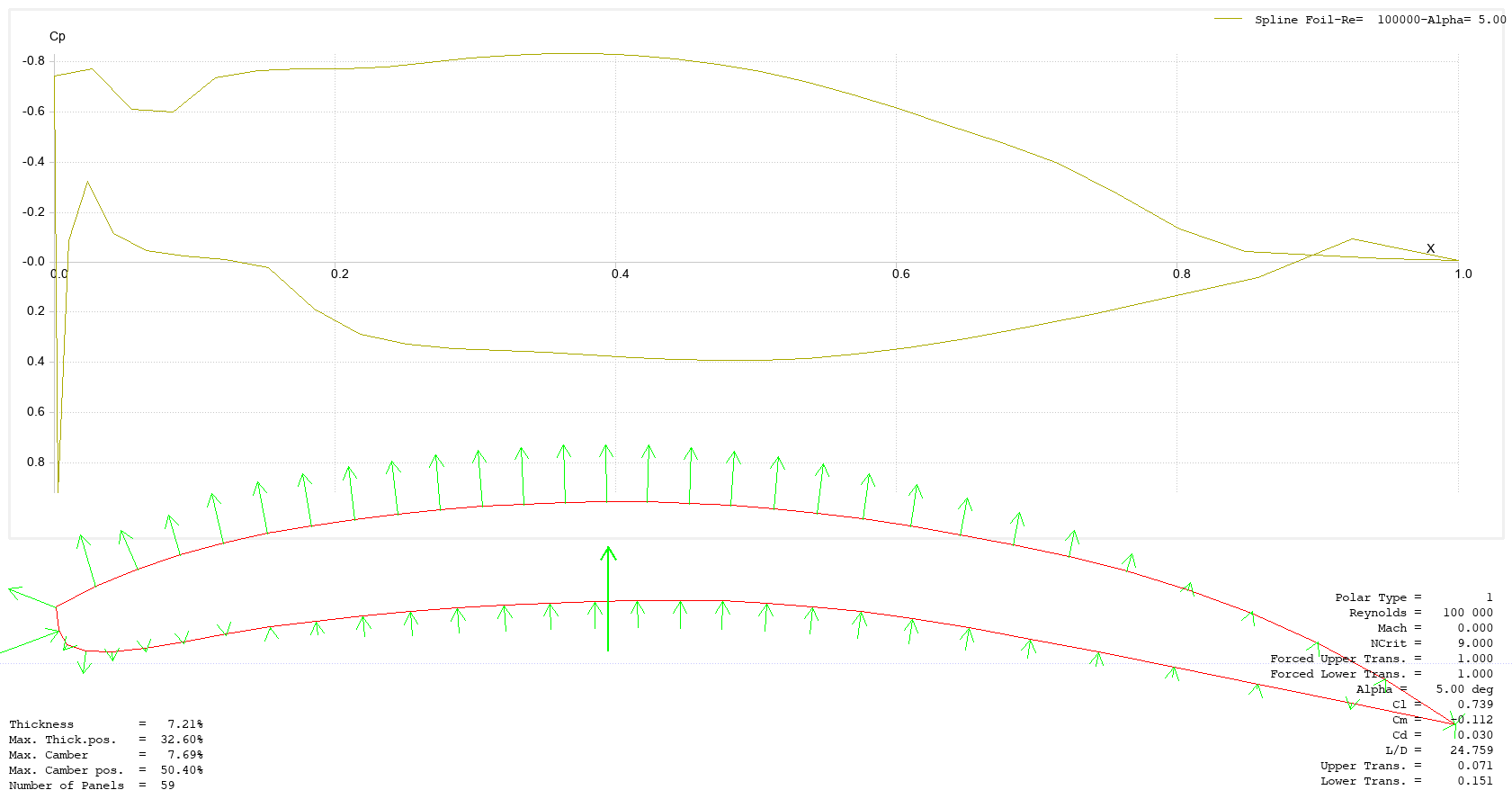

dal simulatore segliendo nel menu a tendina l'angolo di 5° le cose iniziano a cambiare.



Immagine Allegata: Profilo_concavo_convesso_pos_5.png

ForumEA/B/Profilo_concavo_convesso_pos_5.png



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 19/09/2014 21:11:32

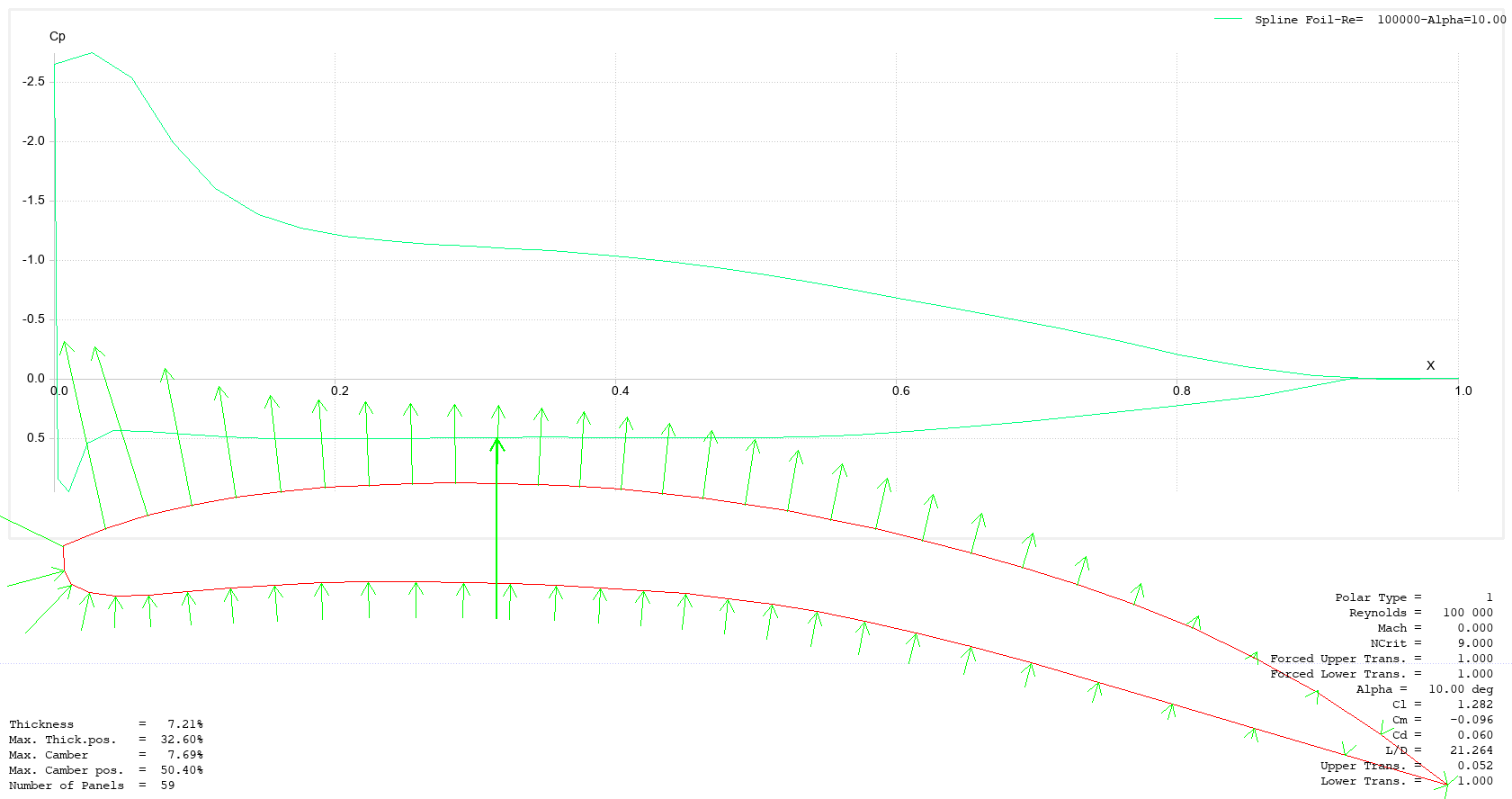

La sorpresa arriva con l'angolo di 10°, massima portanza.
Molto spesso costruiamo profili molto grandi con grandi arcate con il risultato che a volte non ci soddisfa sia in termini di rendimento che di rumorosità.



Immagine Allegata: Profilo_concavo_convesso_pos_10.png

ForumEA/B/Profilo_concavo_convesso_pos_10.png



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 19/09/2014 21:24:30

Il programmino ancora non lo conosco bene ma alcune nozioni le ho studiate a suo tempo dalle miriadi di indormazioni reperibili in molti siti dedicati all'areodinamica e all'eolico.

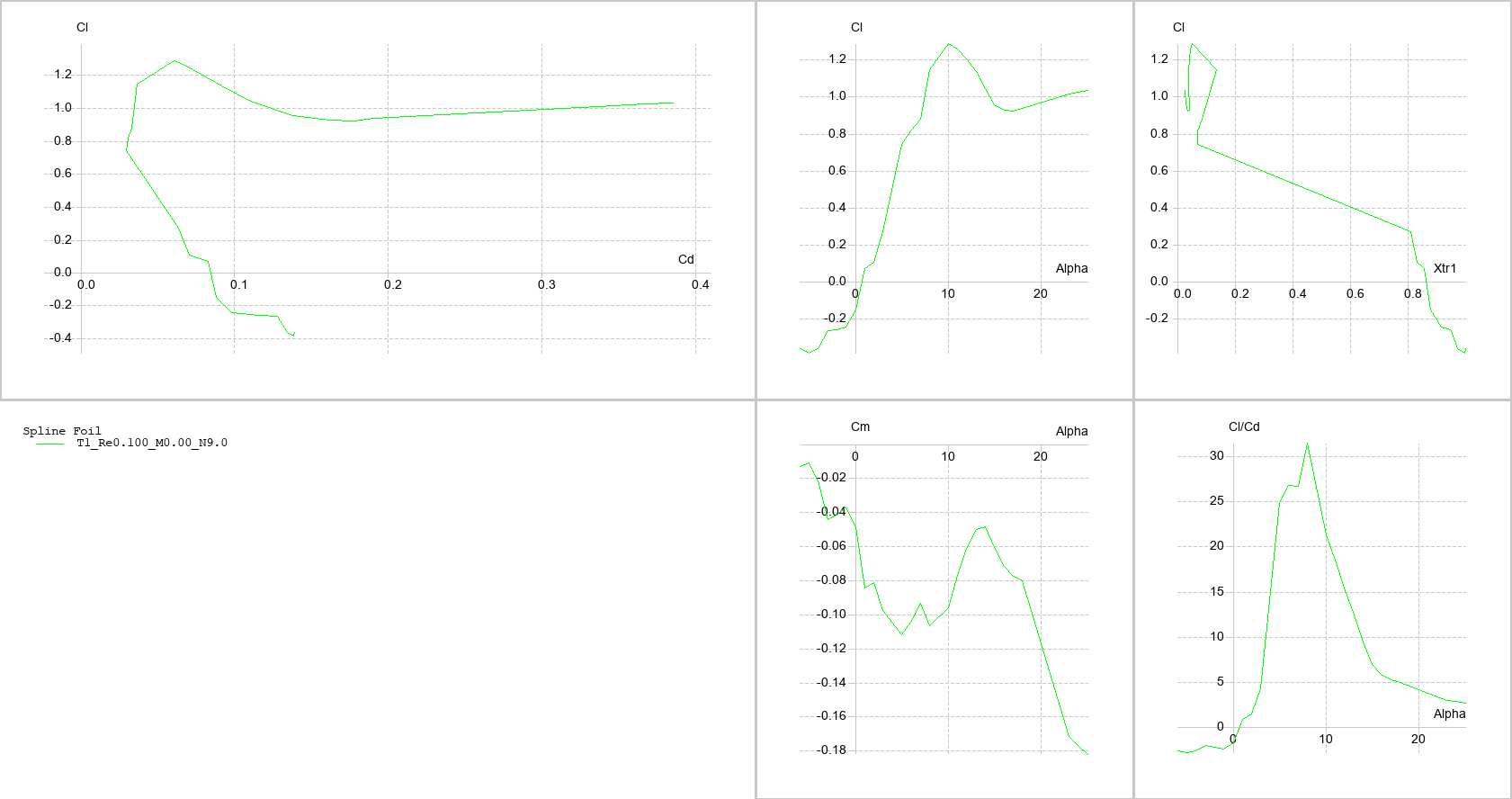

Dai grafici qui sotto si possono notare i valori di
Cl= coefficiente di lift=portanza per la coppia di rotazione > è migliore
Cd=coefficiente drag=resistenza < e migliore
alpha= angolo di attacco del nostro profilo da non confondere con angolo di calettatura.

Primo grafico a sx rapporto Cl/Cd deve essere un valore basso quindi la zona migliore ha un Cl che va da 0,8 a 1,2 Cd da 0,03 a 0,05.

Secondo grafico Cl/alpha il maggior Cl sta a 10°

Terzo grafico Cl/Xtr1 qui casca l'asino! non ho ancora capito a cosa è riferito Xtr1 mi dispiace.

Quarto grafico, stessa storia del terzo! Ragazzi è dura il programmino non è per niente facile se lo si usa da soli 10 minuti.

Ultimo grafico, secondo me il più importante perchè aiuta a capire il miglior rapporto Cl/Cd in base all'angolo di attacco. Il classico 2 in 1.



Immagine Allegata: Grafici_profilo.png

ForumEA/B/Grafici_profilo.png



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 19/09/2014 21:25:52

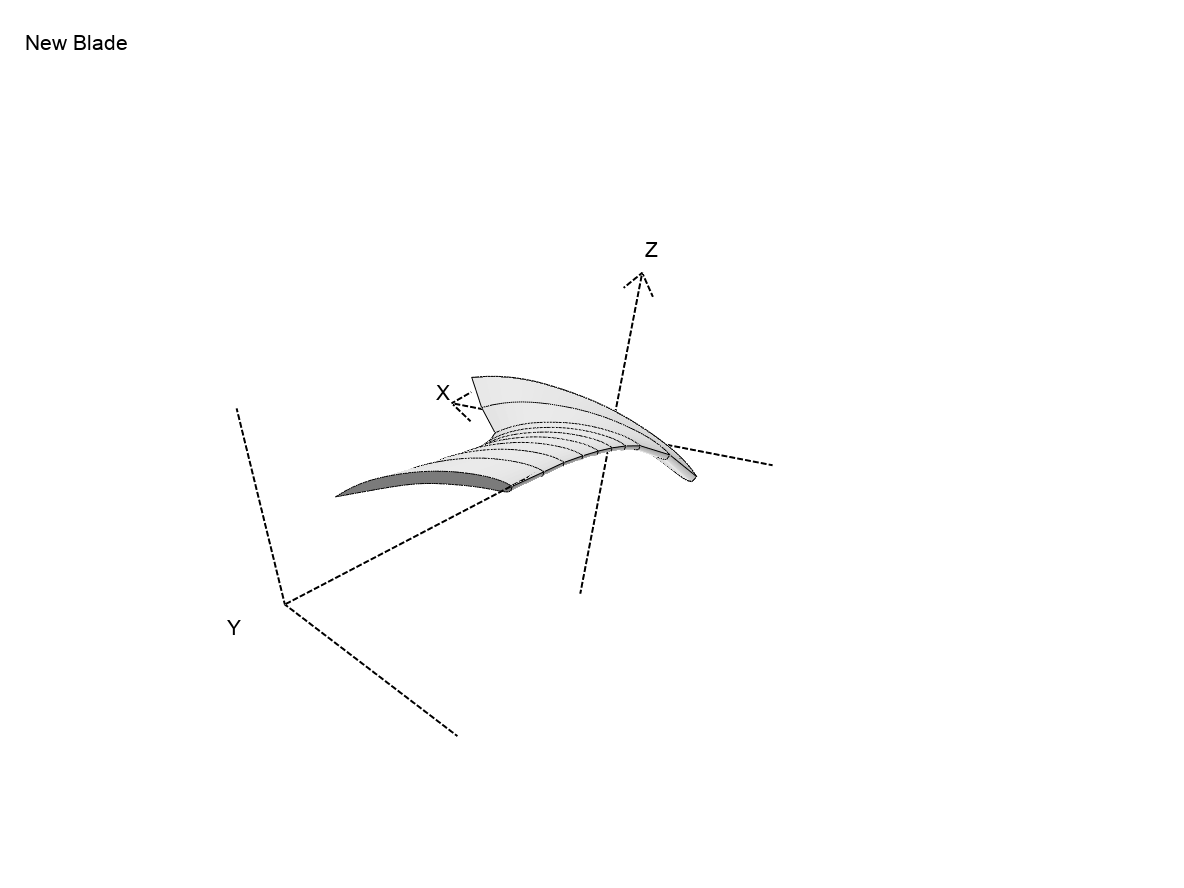

L'angolo del progettista con grafica 3D:



Immagine Allegata: profilo_pala.png

ForumEA/B/profilo_pala.png



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 19/09/2014 21:27:34

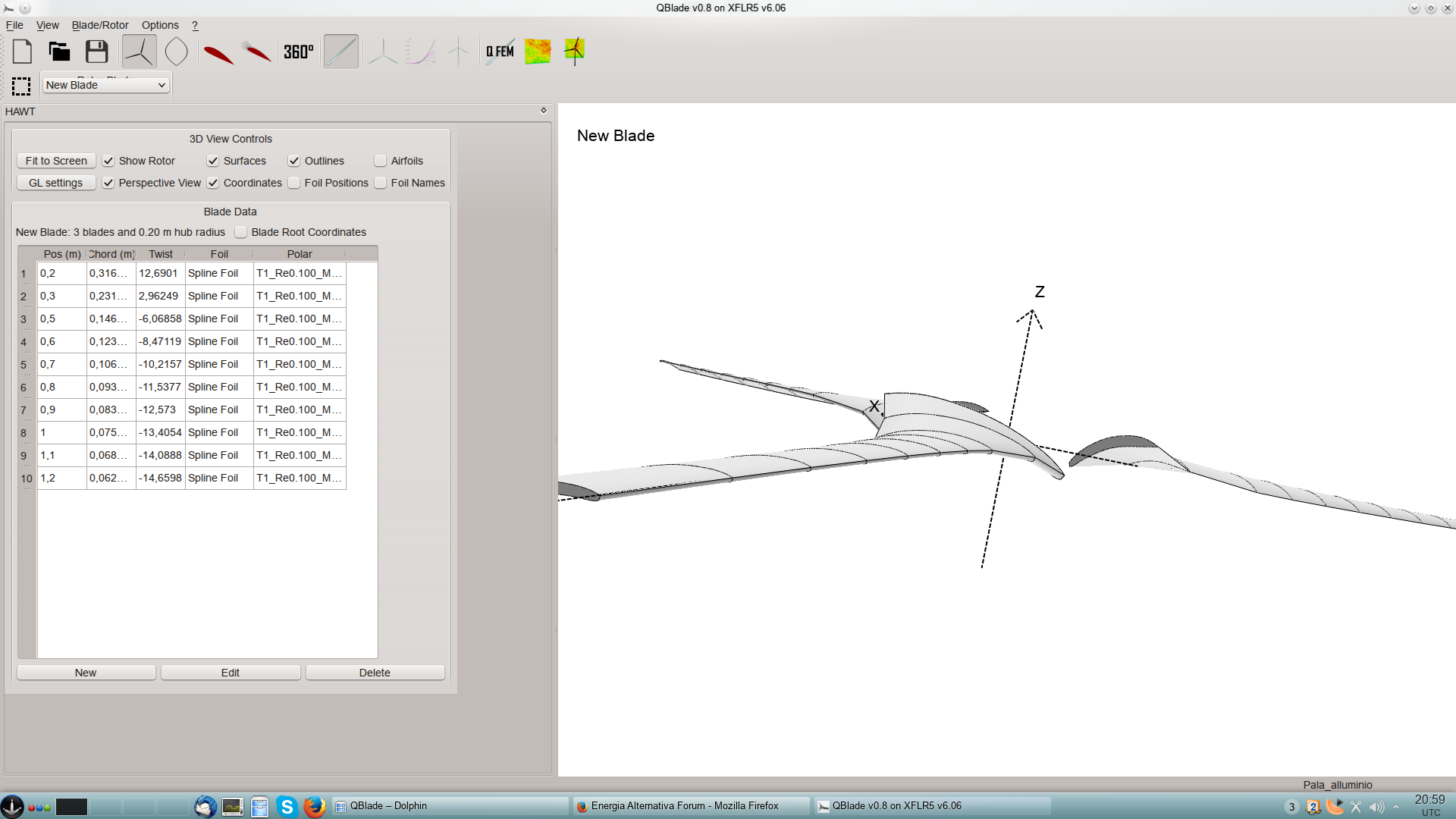

con tanto di coordinate e angoli di calettatura.... spazio alla fantasia.
Ho ottimizzato il profilo per avere la massima portanza possibile.
Si possono fare varie ottimizzazioni ma non ho provato a fare soluzioni composte.

Per ora mi fermo qui.



Immagine Allegata: Progettazione_rotore.png

ForumEA/B/Progettazione_rotore.png



---------------
Chi non si indebita fa la rabbia degli usurai



Angelo
KiloWatt


Gruppo:Utente
Messaggi:119

Stato:



Inviato il: 11/10/2014 15:03:40

Tante grazie è molto bella questa applicazione Righetz! Sai se esiste un manuale per imparare ad utilizzarlo al meglio?



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 11/10/2014 21:35:27

Ciao Angelo,

il manuale lo trovi a questo link:

Manuale Qblade

buona lettura



---------------
Chi non si indebita fa la rabbia degli usurai



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 16/10/2014 12:23:10

Ottimo....decisamente ottimo!!!



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



Angelo
KiloWatt


Gruppo:Utente
Messaggi:119

Stato:



Inviato il: 22/10/2014 17:30:01

Tante grazie ancora Righez questo inverno me lo godo di brutto il programmino e vedo di tirar fuori qualcosa di carino da condividere con tutto il forum poi se riesco vi spiego come fare un controstampo di un oggetto ( e sarebbe utile dopo aver realizzato un buon modello di pala e poterne sfornare altre identiche in serie artigianalmente )in vetroresina poliestere che magari si potrebbe fare girare tra gli amici che vogliono realizzarle.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 22/10/2014 18:58:22

Bene attendiamo sviluppi.....


Ho anch'io in cantiere uno stampo per delle pale in composito, profilo studiato con xfoil integrato al programmino.



---------------
Chi non si indebita fa la rabbia degli usurai



epry

Avatar
MegaWatt


Gruppo:Utente
Messaggi:512

Stato:



Inviato il: 25/10/2014 18:27:44

io con gli stampi ci so fare perché ho realizzato stampi per musetti di ultraleggeri ed altri pezzi. quello che non ci so fare è il programma visto che ho mac ora e i miei pc sono talmente incasinati che non ho tempo per formattarli



Modificato da epry - 27/11/2014, 08:34:22


Mino6
Watt


Gruppo:Utente
Messaggi:74

Stato:



Inviato il: 14/08/2015 10:39:55

Un saluto a tutti.
Di sicuro non è questo il posto per chiedere un'aiuto, ma non sapendo dove ve lo chiedo qui.
Come si fa ad aprire una nuova discussione?
Volevo mostrare una pala da me realizzata con una taglia schiuma CNC e poi rivestita con vetroresina,un grazie a chi mi da un aiuto.

Mino6
