Generatore con 48 Poli (consigli)
FinePagina

qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 04/01/2015 14:41:50

OTTIMO LAVORO Benny

c'è un solo strato di spire vero?

quante spire sono ?

strano secondo me quella da 17 mm è 0,130 -0,140 volt

comunque dobbiamo fare 21 23 25 mm di diametro si deve trovare il diametro che da il max della fem oltre diminuisce, è intorno a quel diametro che costruiremo la bobina ora faccio anche un calcolo teorico..

io prevedo che a 18,7mm si ha il max , quindi 21-23 mm dovrebbero dare fem minori... vediamo



Modificato da qqcreafis - 04/01/2015, 15:13:23


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



bennygoll

Avatar
KiloWatt


Gruppo:Utente
Messaggi:113

Stato:



Inviato il: 04/01/2015 17:22:42

CITAZIONE (qqcreafis, 04/01/2015 14:41:50 ) Discussione.php?212184&11#MSG154

OTTIMO LAVORO Benny

c'è un solo strato di spire vero?

quante spire sono ?

strano secondo me quella da 17 mm è 0,130 -0,140 volt

comunque dobbiamo fare 21 23 25 mm di diametro si deve trovare il diametro che da il max della fem oltre diminuisce, è intorno a quel diametro che costruiremo la bobina ora faccio anche un calcolo teorico..

io prevedo che a 18,7mm si ha il max , quindi 21-23 mm dovrebbero dare fem minori... vediamo


ti rispondo in ordine:
si c'è un solo strato
ci sono 7 spire
quella da 17 il valore è giusto, ma forse ho sbagliato con quella da 19 perché il valore era calato quindi credo 0,106 e non 0,16 ripeto le misure e ti faccio sapere, in effetti se il valore comincia a calare ci fermiamo sul progressivo più alto giusto?



---------------
Benny



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 04/01/2015 20:56:33

State cercando la perfezione ...



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 04/01/2015 21:08:51


CITAZIONE

ci fermiamo sul progressivo più alto giusto?
certo ma è meglio andare leggermente oltre per capire poi dove è meglio mettere gli altri strati

CITAZIONE
State cercando la perfezione ...
certo



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 04/01/2015 22:16:43

La perfezione è come un'opera d'arte Faccine/artist1.gif piano piano va cercata anche nel più piccolo dettaglio.....

Bravi gli artisti all'opera




---------------
Chi non si indebita fa la rabbia degli usurai



bennygoll

Avatar
KiloWatt


Gruppo:Utente
Messaggi:113

Stato:



Inviato il: 07/01/2015 08:04:13

Allora confermo la misura esatta con 19mm di diametro è 0,106 volt a questo punto mi fermo con 17mm? o provo con 21mm? per sicurezza.



---------------
Benny



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 07/01/2015 21:01:13

perfetto!! si vede la gobba , prova anche a 21 e vediamo come cala


comunque la parte buona è da 13 a 19 circa e poi cala di botto, sono beli stretti i margini

io farei la bobina da 14 a 19 si può limare qualcosa sulla r interna agendo come ti farò vedere ma la semplicità della bobina tonda...

vabbè si possono fare due statori uno con le bobine leggermente più performanti

Per il diametro del filo dipende dalla tensione che vuoi ottenere ad un fissato numero di giri

se fai una media delle tensioni nella zona scelta e dividi per 7

hai i volt/ spira a quel dato numero di giri scegli la tensione di picco ed hai il numero di spire poi scegli il filo più grosso compatibile con l'ingombro.

in questo modo siamo vicini al 90% di ciò che è umanamente possibile



Modificato da qqcreafis - 07/01/2015, 21:24:57


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



bennygoll

Avatar
KiloWatt


Gruppo:Utente
Messaggi:113

Stato:



Inviato il: 13/01/2015 11:02:44

Scusate x l'assenza spero quantoprima di continuare il progetto.



---------------
Benny



bennygoll

Avatar
KiloWatt


Gruppo:Utente
Messaggi:113

Stato:



Inviato il: 16/01/2015 09:28:20

Ragazzi vi ringrazio di tutti i consigli che mi avete dato, ma io mi sono un po scoraggiato quando ho visto, in base ai calcoli da voi effettuati la potenza che potrei alla fine ricavare è piccola, anche ottimizzando non credo che possa aumentare di molto e quindi visto che la struttura mi sembra abbastanza solida sto valutando l'acquisto di magneti più potenti e a tal proposto,vista la struttura, vi volevo chiedere cosa potrei acquistare.



---------------
Benny



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 16/01/2015 20:25:01

Ciao Benny,

come provato da te stesso con magneti di piccole dimensioni più di tanto non si riesce a tirar fuori.

Se ti devi organizzare per una nuova avventura tempo fa avevo chiesto un preventivo di questo:

BN01.4010 SC35NI 40 10 5 8,5

da questa ditta e me li facevano un prezzaccio da saldo.

Poi come riferimento c'è anche questa ditta:

SuperMagnete



---------------
Chi non si indebita fa la rabbia degli usurai



bennygoll

Avatar
KiloWatt


Gruppo:Utente
Messaggi:113

Stato:



Inviato il: 21/01/2015 10:04:19

CITAZIONE (righetz, 16/01/2015 20:25:01 ) Discussione.php?212184&11#MSG163

Ciao Benny,

come provato da te stesso con magneti di piccole dimensioni più di tanto non si riesce a tirar fuori.

Se ti devi organizzare per una nuova avventura tempo fa avevo chiesto un preventivo di questo:

BN01.4010 SC35NI 40 10 5 8,5

da questa ditta e me li facevano un prezzaccio da saldo.

Poi come riferimento c'è anche questa ditta:

SuperMagnete

Grazie provo a fare un po di ricerca per i prezzi anche www.calamite.org mi è sembrato serio ed economico a presto.



---------------
Benny



ElettroshockNow

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4656

Stato:



Inviato il: 21/01/2015 12:55:12

L'esperienza si fà con le cose piccole ,ma sopratutto economiche



bennygoll

Avatar
KiloWatt


Gruppo:Utente
Messaggi:113

Stato:



Inviato il: 23/04/2015 14:01:47

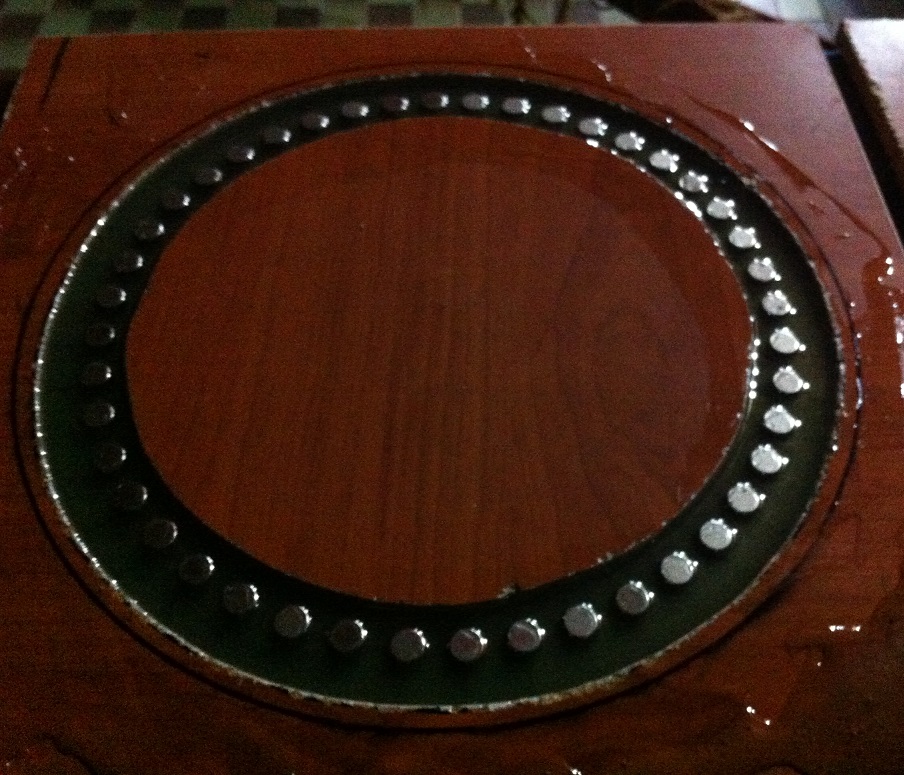

Ragazzi ho deciso di completare il progetto (non mi piace rimanere le cose a metà) anche se alla fine non otterrò una tensione alta ma comunque sarà una bellissima esperienza, ho iniziato a bloccare le calamine con la resina, ho rifatto alcuni test ed ho notato che con una bobina da 4 millimetri di spessore interno 8 e spalle da 5 spessore 0,5mm, mi sono ritrovato ad avere quasi un volt a 3 giri al secondo, la resistenza è 0,7 ohm.
Che ne dite?



Immagine Allegata: IMG_6032.JPG

ForumEA/E/IMG_6032.JPG



---------------
Benny



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 23/04/2015 19:58:54

ciao Benny, ben ritrovato,
dalle dimensione della bobina sembra quella che consigliava qqcreafis.

Un volt non è male per una bobina così piccola. Se non sbaglio sono 11 bobine per fase.

Una volta completato lo statore a stella, a questi rpm sono 25,5 volt.



---------------
Chi non si indebita fa la rabbia degli usurai



bennygoll

Avatar
KiloWatt


Gruppo:Utente
Messaggi:113

Stato:



Inviato il: 24/04/2015 18:05:30

Ho fatto un'altra bobina con le stesse misure della precedente ma con interno 10mm ed ho notato un aumento a 1,2 adesso ne sto facendo un'altre con interno 11,5 giusto per vedere se migliora o peggiora.



---------------
Benny
