Tesi, ventilatore ambiente con cuscinetti rumorosi
FinePagina

valx2
KiloWatt


Gruppo:Utente
Messaggi:106

Stato:



Inviato il: 01/07/2015 10:46:47

Ciao a tutti,
purtroppo, nonostante possegga la tesi da pochissimo (solo 2 inverni) verso la fine di questa stagione si e' manifestato un problema di rumorosita' di uno dei due ventilatori ambientali.
Purtroppo il rumore, inizialmente appena percettibile, e' andato peggiorando... fino a rendere difficile l'ascolto di un film (ho la stufa "relativamente" vicina al divano in salotto).

Ho contattato l'assistenza... e come ricambio forniscono solo il ventilatore completo (oltre 200 euro)... quindi siccome fare un disastro nel provare a smontare il ventilatore non avrebbe aggravato la spesa, mi sono armato di attrezzi, ho scollegato la rete elettrica e son partito con il de-assemblaggio.

Anticipo subito che l'operazione e' riuscita... con la spesa di 5 euro di cuscinetto (dimensioni 6x16x5), ho risparmiato 200 euro di ventilatore...
Di seguito la videoguida, sperando di dare una mano a chi dovesse avere lo stesso problema.

1) Innanzi tutto scollegare la stufa dalla presa elettrica, e procedere con il deassemblaggio della rete superiore in modo da avere libero accesso al vano ventilatori

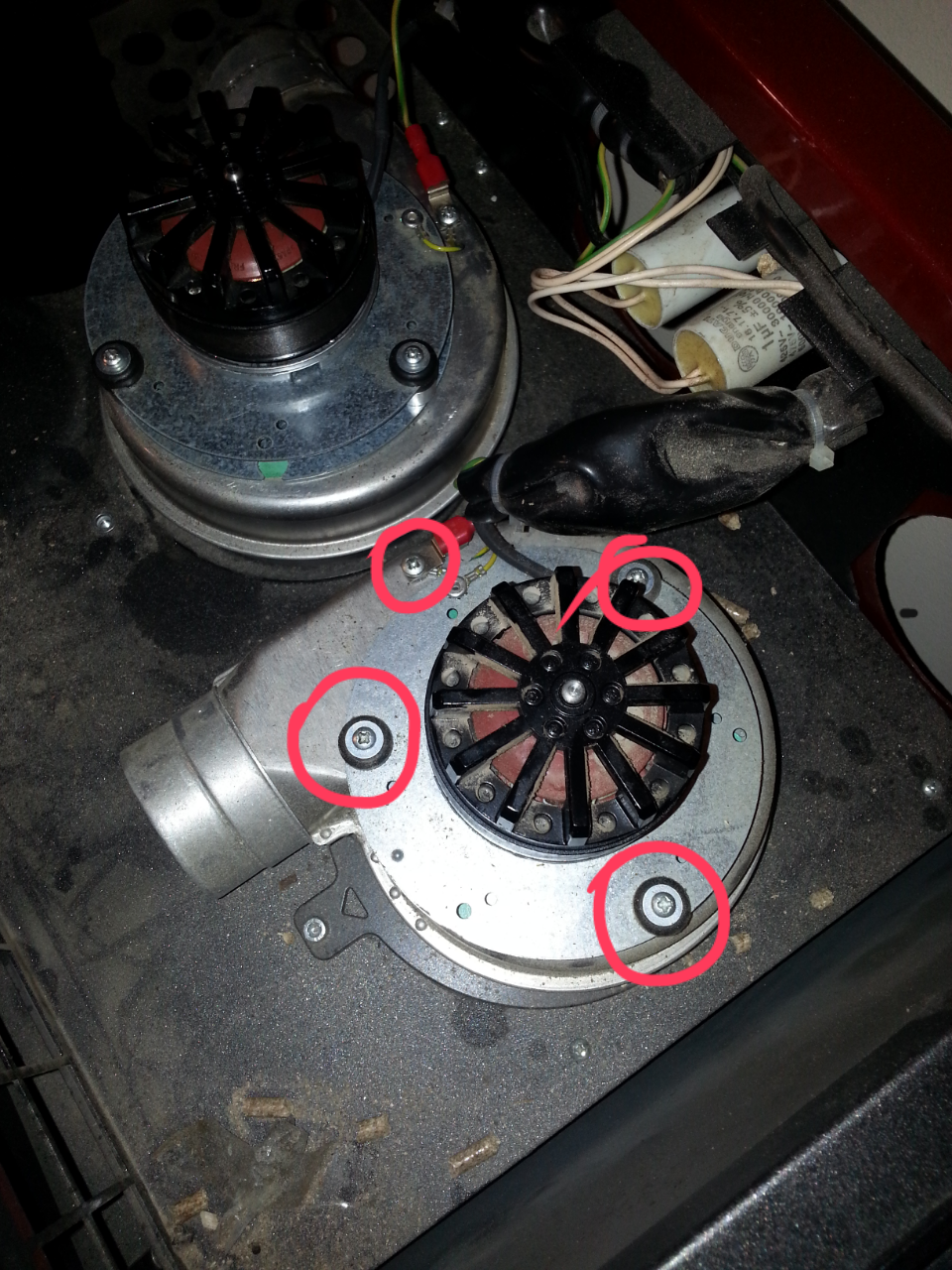

2) Svitare le viti indicate nella seguente figura

http://www.energialternativa.info/public/newforum/ForumEA/F/2015-07-01%2010.53.45.png

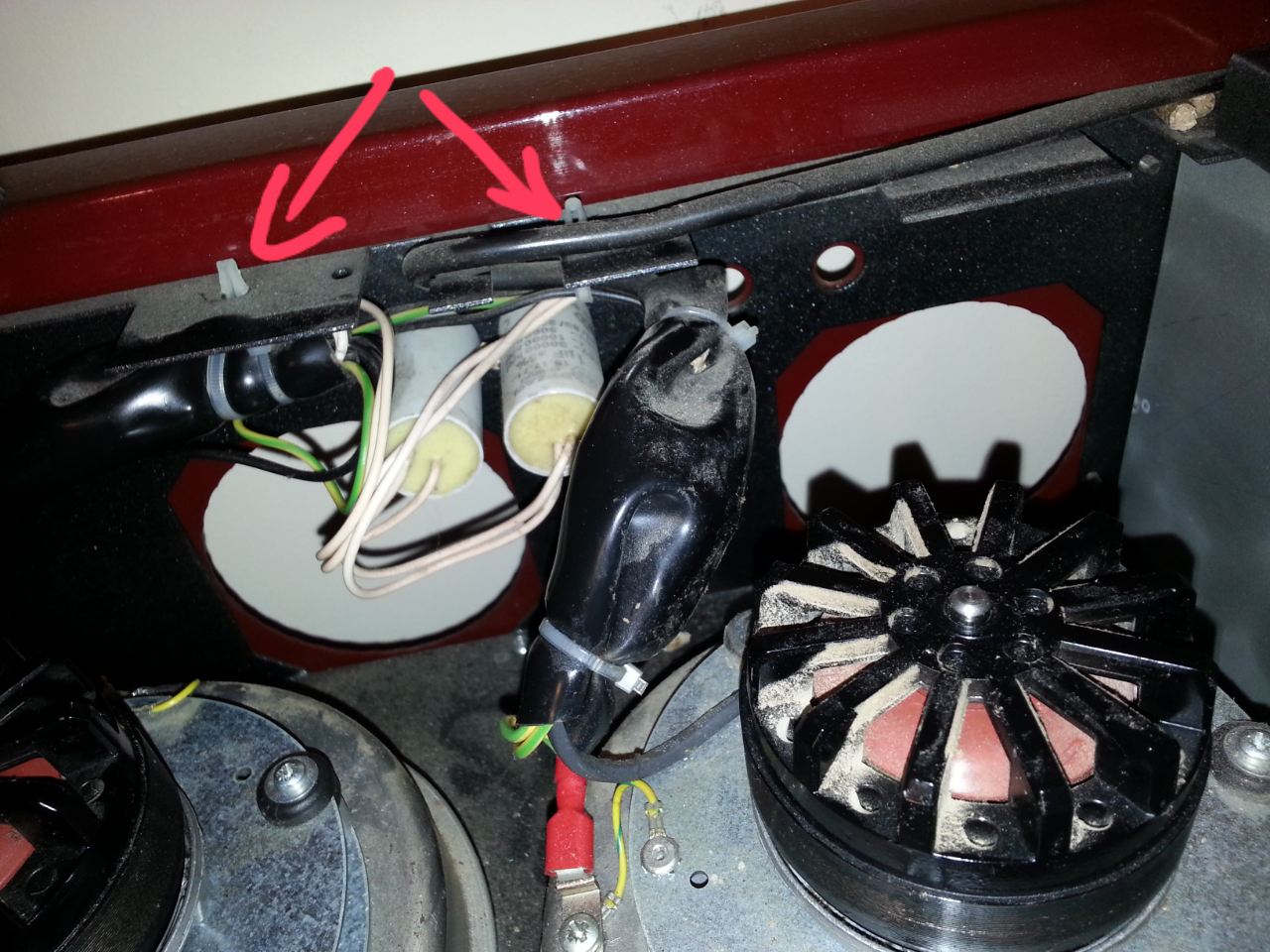

3) Purtroppo i ventilatori non hanno un collegamento che si possa facilmente staccare e riattaccare alla stufa. Per lavorare meglio ho trovato comodo sbloccare la piccola spina di plastica che tiene il filo bloccato il cavo di alimentazione

http://www.energialternativa.info/public/newforum/ForumEA/F/2015-07-01%2010.54.33.png

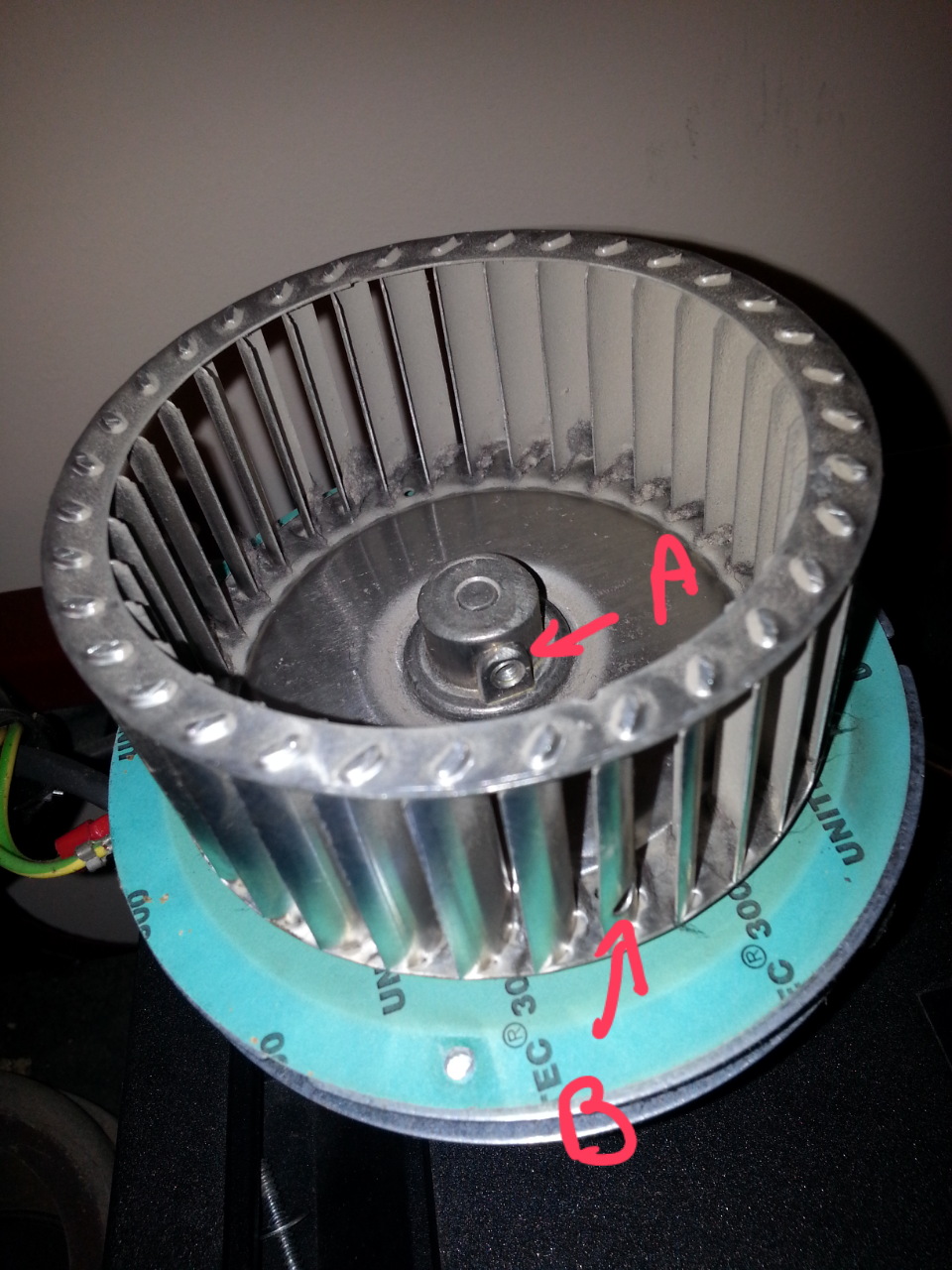

4) Una volta rimosse le viti che tengono il ventilatore solidale alla stufa, e' possibile sfilare lo stesso e procedere con l'allentare la piccola brugola (da 2) che tiene fissata la ventola sull'alberino

http://www.energialternativa.info/public/newforum/ForumEA/F/2015-07-01%2010.55.43.png

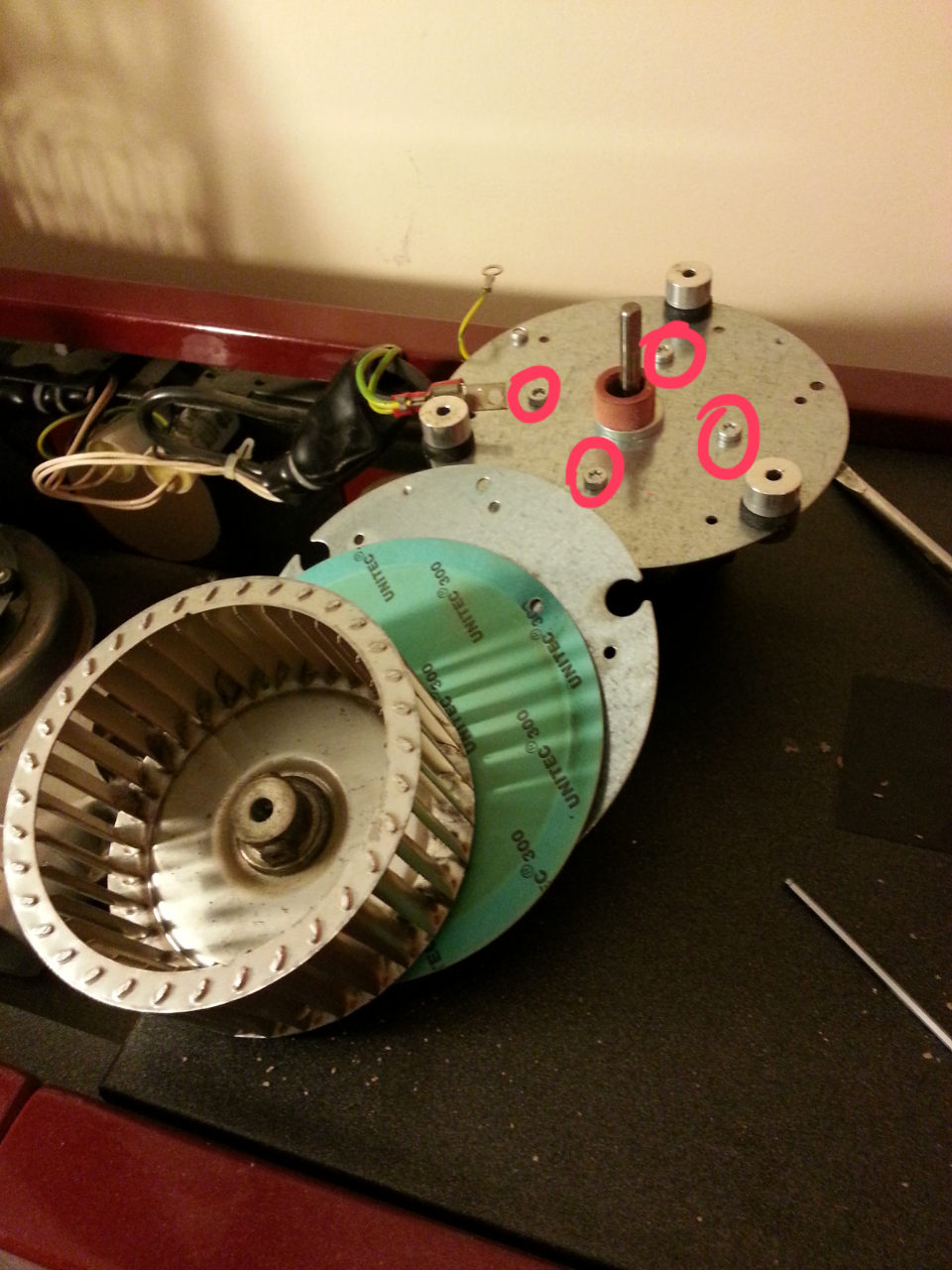

5) Una volta sfilata la ventola, si sfilano una serie di supporti e guarnizioni anti-vibrazione... Si ha cosi' accesso alle torsen che tengono il motore elettrico del ventilatore (evidenziate nella foto). Procedere svitandole.

http://www.energialternativa.info/public/newforum/ForumEA/F/2015-07-01%2010.57.07.png

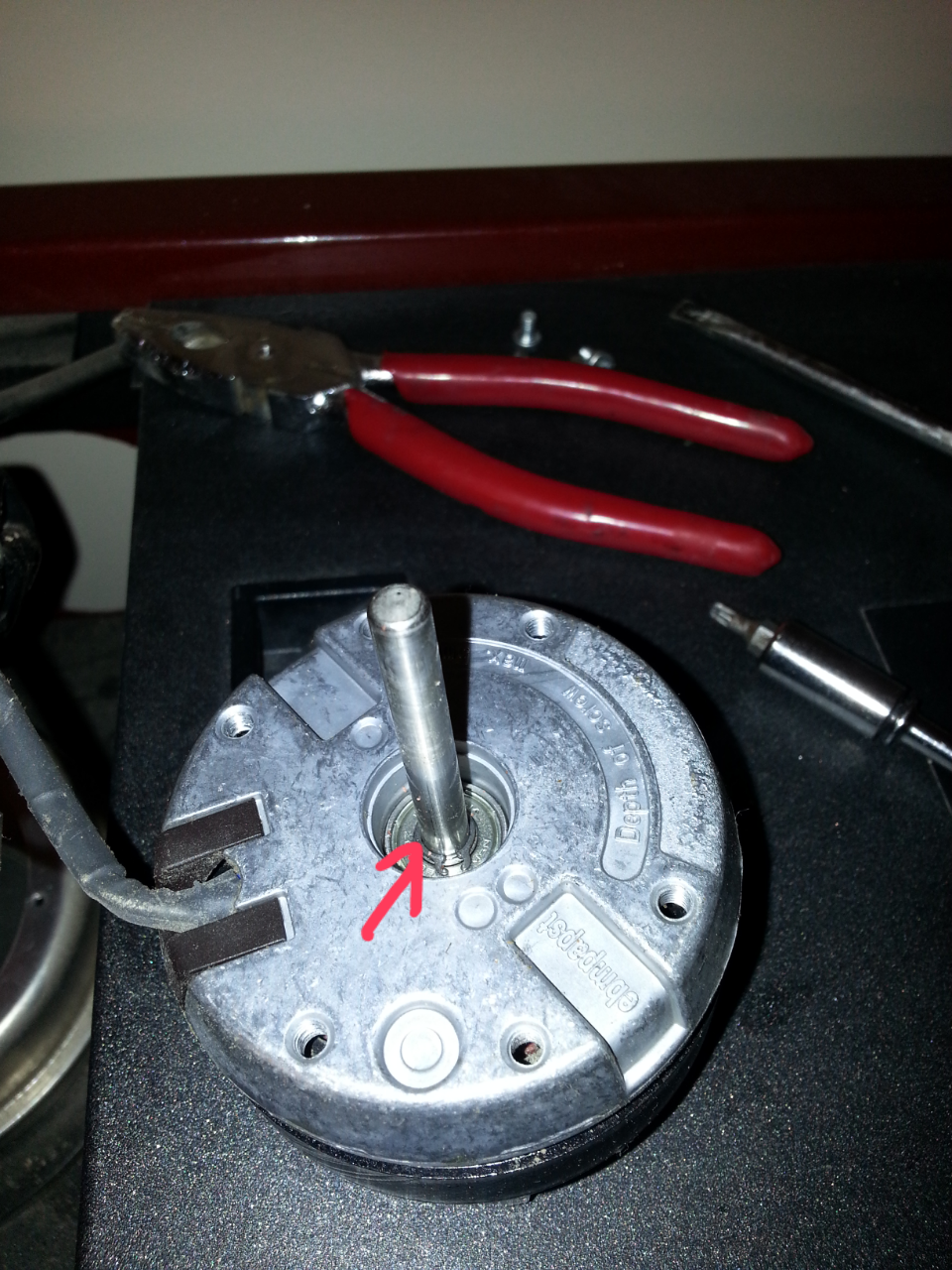

6) A questo punto, utilizzando un paio di pinze per seeger con punta molto piccola, rimuovere il seeger da 6mm che tiene bloccati i cuscinetti sull'albero

http://www.energialternativa.info/public/newforum/ForumEA/F/2015-07-01%2010.57.55.png

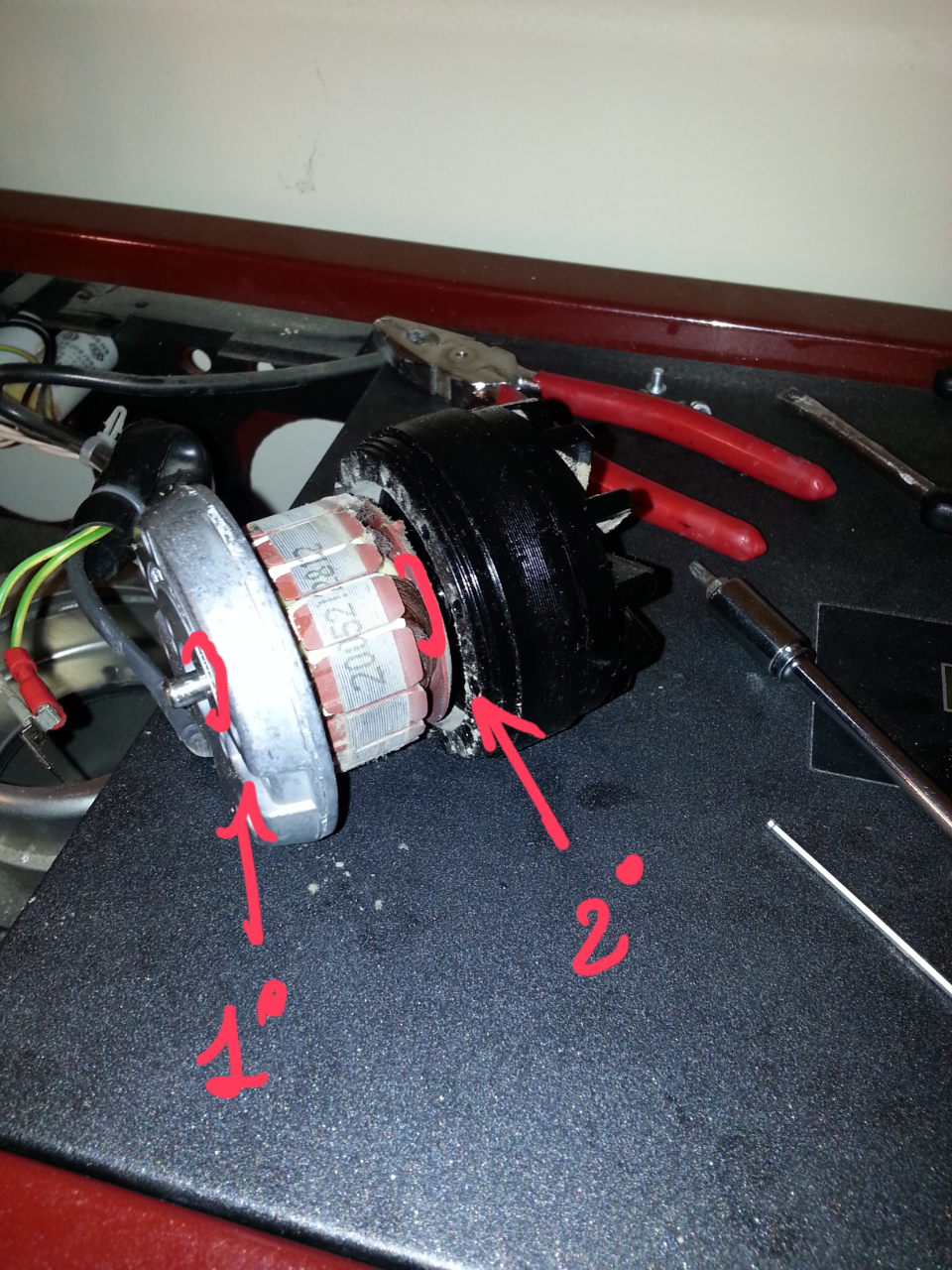

7) Il gioco e' fatto, il motore si aprira' scorrendo sull'alberino, ed i due cuscinetti (la cui posizione e' evidenziata in figura) potranno essere estratti facendo molta attenzione.
Nel mio caso, avendo intenzione di sostituirne la coppia, ho fatto leva con il cacciavite dalla parte opposta... questo ha rovinato la copertura metallica delle biglie del cuscinetto, che si e' piegata all'interno bloccandolo definitivamente.

http://www.energialternativa.info/public/newforum/ForumEA/F/2015-07-01%2010.59.04.png



8) Ovviamente, per rimontare, si procede all'inverso.

Saluti,
Valerio



Modificato da valx2 - 02/07/2015, 16:08:38


lasalute

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:7556

Stato:



Inviato il: 01/07/2015 13:07:53

Spesso sostituisco anch'io i cuscinetti sui ventilatori e a volte s'indovina a volte no.
Nel senso che se il cuscinetto ha lavorato a temperature troppo alte la sostituzione risolve il problema mentre se è l'albero che è sballato con la sostituzione risolve il problema solo temporaneamente.



---------------
L'impianto ha il centro stella spostato illegalmente e quindi soggetto a sanzione amministrativa a basso cosɸ



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16393

Stato:



Inviato il: 01/07/2015 13:28:25

mi piace l'idea di tentare la riparazione fai da te.
Male che vada, saprai come comportarti se non dovesse durare.
Certo è che se il motore si brucia, la sostituzione la si fa senza pensieri, ma
se è colpa di un cuscinetto, sostituire tutto, è veramente troppo.
Che poi...anche se lo porti a "riparare" ti possono chiedere anche la metà del prezzo da nuovo.,
si apprezza ancor di più, questa soluzione.


ps
visto che si sei, pulisci la ventola.
L'accumulo di polvere o capelli/peli potrebbe destabilizzare l'equilibrio della rotazione
compromettendo la durata dei cuscinetti.



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



valx2
KiloWatt


Gruppo:Utente
Messaggi:106

Stato:



Inviato il: 01/07/2015 14:53:27

@lasalute: Ah ecco... all'albero fuori asse non avevo pensato...
Vedremo alla fine del prossimo inverno se si ripresentera' il problema!

@Biomass: Si vero, le foto le ho fatte in fase di smontaggio... mentre rimontavo mi sono preoccupato di ripulire il tutto



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10293

Stato:



Inviato il: 01/07/2015 15:40:50

Bravo, complimenti hai fatto un buon lavoro, hai pure risparmiato un bel po' di €.



---------------
Correttezza, lealtà e sempre a testa alta.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 01/07/2015 16:23:27

E' vero, hai fatto un'ottima guida, tuttavia siccome sono sempre il solito puntiglioso () trovo sempre qualcosa da contestare:

perchè hai caricato le immagini su un altro dominio ???

Potrebbe succedere che tra 1, 2, 3,... 10 anni qualcuno visualizza questa guida e magari le immagini sono state rimosse dall'altro sito...

Non era meglio caricarle direttamente sul forum di EnergiAlternativa ???



Piccolo OT:

Un giorno uno Scorpione doveva attraversare un fiume e poichè non sapeva nuotare decise di chiedere aiuto ad una Rana li vicino.

La Rana subito rifiutò di aiutarlo per paura che lo Scorpione la pungesse, uccidendola.

Lo Scorpione, allora, per convincerla le disse che non l'avrebbe punta poichè se lo avesse fatto sarebbe morto annegato anche lui.

La Rana si convinse, fece salire lo Scorpione sulle spalle e iniziò ad attraversare il fiume ma...

a metà strada lo Scorpione la punse e i due finirono annegati nel fiume.

Prima di morire la Rana chiese spiegazioni allo Scorpione che rispose: "E' la mia natura !"



Morale della favola: E' la mia natura rompere le scatole alla gente !!!

Faccine/Smileys_0078.gifFaccine/Smileys_0078.gifFaccine/Smileys_0078.gif



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



lasalute

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:7556

Stato:



Inviato il: 01/07/2015 17:44:52

Non ti preoccupare bellaeli. Qui non va perso nulla.



---------------
L'impianto ha il centro stella spostato illegalmente e quindi soggetto a sanzione amministrativa a basso cosɸ



valx2
KiloWatt


Gruppo:Utente
Messaggi:106

Stato:



Inviato il: 02/07/2015 10:10:23

@BellaEli: Le immagini non le ho caricate su EnergiaAlternativa per un problema di dimensioni.
Ho visto che per topic si potevano caricare solo 10MB di foto... la somma delle 7 fotografie originali era decisamente piu' alta. L'host esterno ha eseguito un resize automatico ad una dimensione "accettabile".



lasalute

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:7556

Stato:



Inviato il: 02/07/2015 12:27:16

Puoi caricare 10 mB per file.



---------------
L'impianto ha il centro stella spostato illegalmente e quindi soggetto a sanzione amministrativa a basso cosɸ



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10293

Stato:



Inviato il: 02/07/2015 13:35:09

Bella Eli intendeva l'altro sito che si perdono le foto, e se fosse quello che penso io succede....eccome.



---------------
Correttezza, lealtà e sempre a testa alta.



valx2
KiloWatt


Gruppo:Utente
Messaggi:106

Stato:



Inviato il: 02/07/2015 16:09:48

CITAZIONE (lasalute, 02/07/2015 13:35:09 ) Discussione.php?212775&1#MSG8

Puoi caricare 10 mB per file.


Ah avevo capito male allora... pensavo che fosse al max 10MB per topic.

Ho sostituito le immagini, cosi' siamo tutti piu' sereni

... tra 2000 anni potranno clonare una CS Thermos Tesi a partire da queste foto.
La doteranno di intelligenza artificiale che sfuggira' al nostro controllo... a quel punto le stufe a pellet inizieranno una guerra con gli umani, che in preda alla disperazione oscureranno il sole nell'ultimo disperato tentativo di sopravvivenza. Mororiranno di freddo perche' senza riscaldamento!



Modificato da valx2 - 02/07/2015, 16:17:04


Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10293

Stato:



Inviato il: 02/07/2015 16:58:51

E' buona norma ridimensionare le immagini 800x600 pixel, prima di caricarle, così non ci sono problemi, personalmente le imposto a 640x480 pixel, è una misura ideale.



---------------
Correttezza, lealtà e sempre a testa alta.



valx2
KiloWatt


Gruppo:Utente
Messaggi:106

Stato:



Inviato il: 02/07/2015 18:34:10

Mi sembra che non ci siano problemi nemmeno con le immagini ch ho caricato io... o sbaglio?

Se non le vedete avvisatemi, che eseguo un resize... altrimenti le lascio cosi' perche' ci sto mettendo di piu' a fare sta mini guida che ad aggiustare la stufa



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16393

Stato:



Inviato il: 02/07/2015 21:52:43

le foto sono decisamente meglio, grandi così.
Grazie
Lo volevo fare io, chiedendoti il permesso, ma mi hai anticipato.
Così grandi, si vedono i particolari.



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10293

Stato:



Inviato il: 02/07/2015 23:09:58

C'è foto e foto, per osservare i particolari servono grandi, ma non tutte, molte vanno bene ridimensionate e danno gli stessi risultati però non caricano troppo il server.



---------------
