Batterie:Cicli di Carica e Scarica ed Analisi, Testing And Analysis Battery
FinePagina

NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 08/08/2015 12:33:10

Con il Software Testing And Analysis Battery Ŕ possibile effettuare cicli di carica e scarica in modo automatico ed analizzare l'andamento mediante dei grafici. Il progetto Ŕ composto da un SW residente su di un PC il quale si interfaccia ad un Hardware basato sul PPTEA che controlla la batteria.

Codice del PPTEA:

'-----------------------------------------------------'
' TESTING AND ANALYSIS BATTERY V1.1 '
'-----------------------------------------------------'
PRAGMA NO_NUM_LINE

'--DEFINIZIONE COSTANTI--'
CONSTANT STOP=0
CONSTANT CARICA=1
CONSTANT SCARICA=2
CONSTANT SCARICAEXT=3

'--FUNZIONE PRINCIPALE--'
:TESTING_AND_ANALYSIS_BATTERY
	FOR X=1 TO 10
               COMMAND=USBINP

              IF COMMAND<>-1 THEN CALL COMANDO_PC

              USBOUT="START/" & CADS1 & "/" & CADS2 & "/" & CADS3 & "/STOP"

              WAITMS 100
	NEXT X

	OUTBIT(11)=!INPBIT(11) 'LED VERDE
	OUTBIT(12)=!INPBIT(11) 'LED ARANCIO
GOTO :TESTING_AND_ANALYSIS_BATTERY


'---------------------------------------------------------------------------------'
' GESTISCE LA RICEZIONE DEI COMANDI PROVENIENTI DAL PC '
' '
' COMMAND=0->STOP, 1->CARICA, 2->SCARICA, 3->SCARICAEXT '
'---------------------------------------------------------------------------------'
SUB COMANDO_PC
       BEEP
SWITCH COMMAND
              CASE STOP
                     OUT=&H00
                     CASEEND

              CASE CARICA
                     OUT=&H0100
                     CASEEND

              CASE SCARICA
                     OUT=&H4000
                     CASEEND

              CASE SCARICAEXT
                     OUT=&H2000
       SWITCHEND
SUBEND

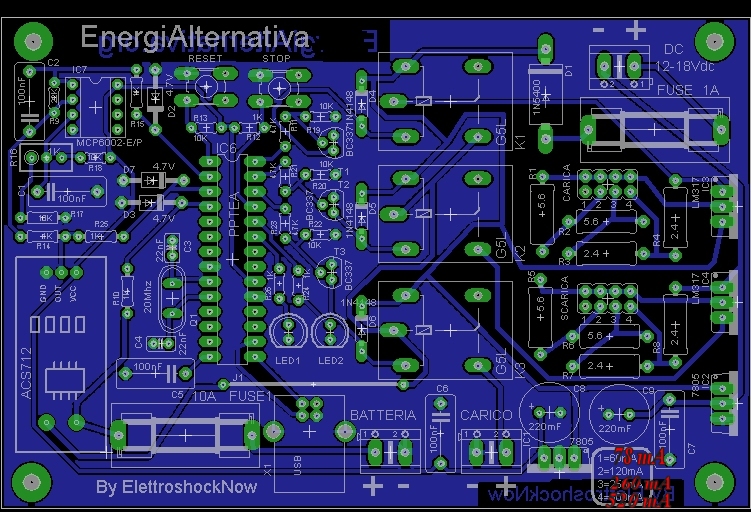

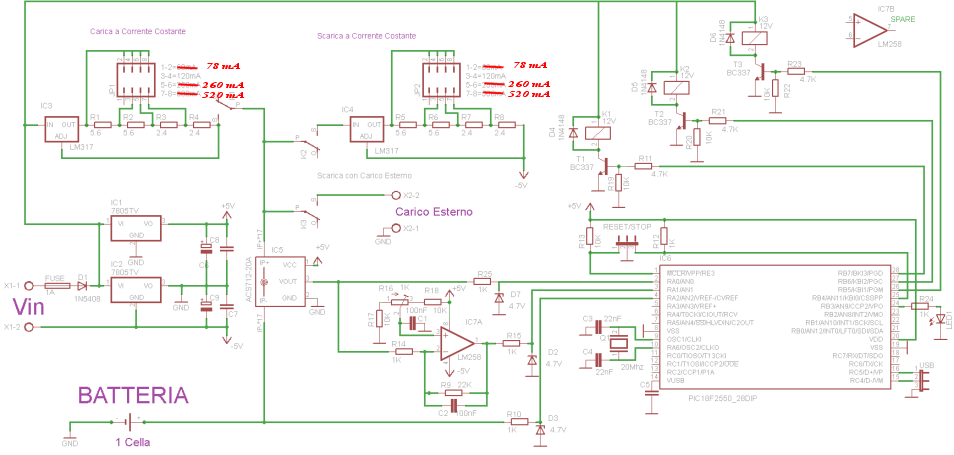

Caratteristiche HW con schemi e circuito:
-Misurazione Tensione 0-4V SensibilitÓ 5mV
-Misurazione Corrente 0-20A (bidirezionale) SensibilitÓ 50mA
-Misurazione Corrente 0-1A (bidirezionale) SensibilitÓ 2.5mA
-Carica a corrente costante selezionabile
-Scarica a corrente costante selezionabile
-Scarica su carico esterno

http://www.energialternativa.info/public/newforum/ForumEA/Battery_Log_1.1.png



http://www.energialternativa.info/public/newforum/ForumEA/F/CircuitoCaricaScaricaBatteria.jpg



---------------
Chi sa raccontare bene le bugie ha la veritÓ in pugno (by PinoTux).
Un risultato se non Ŕ ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 08/08/2015 12:44:55

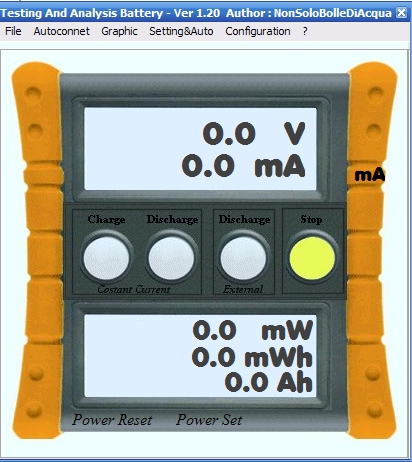

MEdiante il Testing And Analysis Battery Ŕ possibile effettuare cicli di carica e scarica in modo automatico ed analizzare l'andamento mediante dei grafici.

http://www.energialternativa.info/public/newforum/ForumEA/F/ImgPrincipaleOrg.jpg



http://www.energialternativa.info/public/newforum/ForumEA/F/TestingAndAnalysisBatteryScreenShot.jpg



Effettuare il Download premendo il link sottostante.
Bolle

Scarica allegato

Testing And Analysis Battery.zip ( Numero download: 308 )



Modificato da NonSoloBolleDiAcqua - 08/08/2015, 12:55:30


---------------
Chi sa raccontare bene le bugie ha la veritÓ in pugno (by PinoTux).
Un risultato se non Ŕ ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 08/08/2015 12:52:08

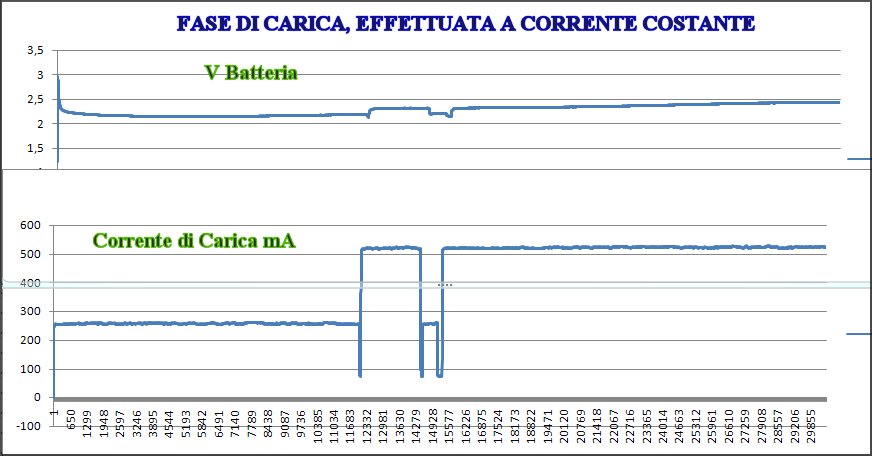

Test sulla fase di carica:

http://www.energialternativa.info/public/newforum/ForumEA/FASE_DI_CARICA.jpg


In questa fase si pu˛ vedere che Ŕ stata cambiata in corsa la corrente di carica...da 250mA a 500mA

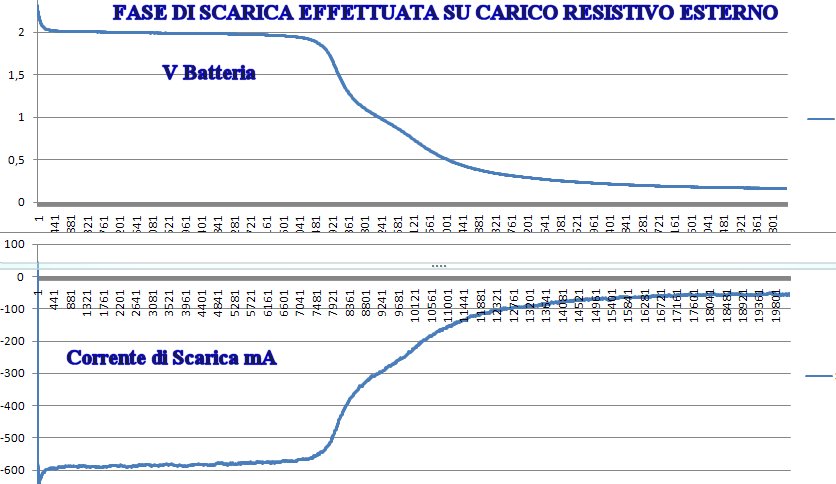

Test sulla fase di scarica:

http://www.energialternativa.info/public/newforum/ForumEA/FASE_DI_SCARICA.jpg



---------------
Chi sa raccontare bene le bugie ha la veritÓ in pugno (by PinoTux).
Un risultato se non Ŕ ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 26/08/2015 18:32:41

E' in arrivo un aggiornamento...



---------------
Chi sa raccontare bene le bugie ha la veritÓ in pugno (by PinoTux).
Un risultato se non Ŕ ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 28/08/2015 10:41:06

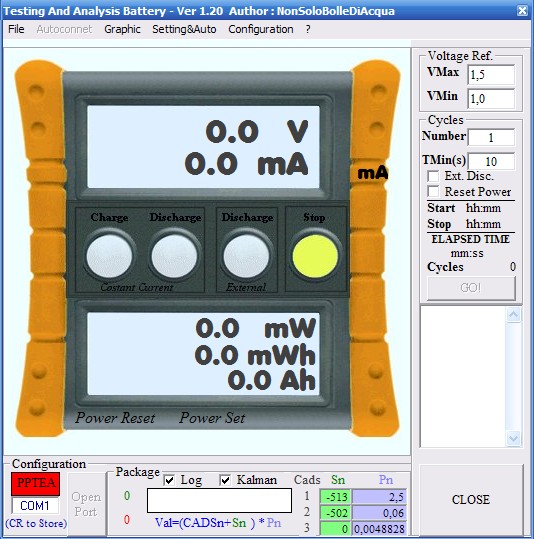

Vediamo come va configurata la pagina di configurazione del SW:

http://www.energialternativa.info/public/newforum/ForumEA/F/TestingAndAnalysisBattery-Configuration.jpg



---------------
Chi sa raccontare bene le bugie ha la veritÓ in pugno (by PinoTux).
Un risultato se non Ŕ ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9624

Stato:



Inviato il: 27/09/2015 22:42:58

su che tipo di batteria Ŕ stato fatto il test?



---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:6341

Stato:



Inviato il: 14/01/2016 09:51:11

Sulla batteria che Ŕ stata lasciata all'universitÓ!



---------------
Un risultato se non Ŕ ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:6341

Stato:



Inviato il: 02/02/2016 11:11:31

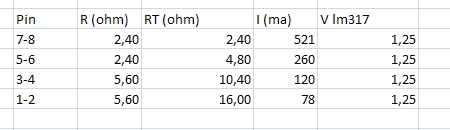

Nei test per la taratura mi sono reso conto che lo schema e il circuito sono errati...o meglio la corrente ottenuta mediante lo spostamento del ponticello non Ŕ corretta. Entro nello specifico, lm317 pu˛ erogare una corrente costante, questa dipende dalla resistenza che si applica ai suoi due pin. Il calcolo Ŕ decisamente banale I= 1,25/R . Allego i risultati a seconda della posizione del jumperino:

http://www.energialternativa.info/public/newforum/ForumEA/H/ValoriCorrenteGiusti.jpg



Corretti i valori sullo schema e sul circuito!
Bolle



Modificato da Bolle - 02/02/2016, 11:31:20


---------------
Un risultato se non Ŕ ripetibile non esiste (by qqcreafis).
