Inviato il: 30/08/2015 20:59:46

perchè ruotare il motore?



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Yuz di Scienza Laterale

Avatar
milliWatt


Gruppo:Utente
Messaggi:23

Stato:



Inviato il: 31/08/2015 10:27:50

x Agolui

Da quanto ha riportato NonSoloBolleDiAcqua sembra che tu voglia fare diverse modifiche all’impianto e non vorrei essere stato io ad alimentare l’illusione che sia possibile ottenere chissà quali risultati.
Perciò se vorrai parlarne con il forum prima di avviare i lavori, credo che potrebbe venire fuori un’analisi interessante e istruttiva per tutti e che potrà confermare o meno l’importanza e l’eventuale efficacia degli interventi.
Proprio in questo senso sarebbe utile che prima di tutto venissero fatti dei test a vapore con la nuova camme di scarico per verificare le prestazioni.

Nel frattempo mi piacerebbe che tu soddisfacessi questa mia curiosità:
l’idea di azionare la valvola di scarico come quella di immissione, cioè di tenerla aperta per i primi 75° dopo il punto morto e quindi chiuderla per la restante rotazione, è stata una tua idea?

Yuz



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 01/09/2015 19:52:52

Un saluto a tutti

Nel frattempo mi piacerebbe che tu soddisfacessi questa mia curiosità:
l’idea di azionare la valvola di scarico come quella di immissione, cioè di tenerla aperta per i primi 75° dopo il punto morto e quindi chiuderla per la restante rotazione, è stata una tua idea?

Yuz[/quote]

Devo chiedere scusa un pò a tutti per quanto riguarda le misure delle camme in quanto sono di 125° ( pensavo 125 invece ho scritto 75 ). Chiarito questo tutto ciò che ho fatto nella realizzazione dei miei motori nel bene e nel male è tutta farina del mio sacco.
Le varie modifiche che intendo fare sal motore sono relative alle camme,
e vorrei provare con camme variabili come quelle indicate da qqcreafis,
Posizionare il motore in orizontale, in quanto l'equilibratura dell'alberomotore con la tecnologia a disposizione a giri elevati crea vibrazioni. Per un breve periodo andrò un pò a rilento in quanto stò facendo dei lavori in casa. Agolui



---------------
Tra il dire e il fare c'è di mezzo il l'oceano



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 01/09/2015 20:34:01

E se aggiungi un albero controrotante? ti equilibra il tutto.....forse.



---------------
Correttezza, lealtà e sempre a testa alta.



Yuz di Scienza Laterale

Avatar
milliWatt


Gruppo:Utente
Messaggi:23

Stato:



Inviato il: 02/09/2015 09:48:09

CITAZIONE (agolui, 01/09/2015 20:34:01 ) Discussione.php?212966&11#MSG156


Devo chiedere scusa un pò a tutti per quanto riguarda le misure delle camme in quanto sono di 125° ( pensavo 125 invece ho scritto 75 ).


Ti avevo chiesto delucidazioni sulla camme di scarico proprio perché con 75° di apertura la ricompressione sarebbe stata talmente elevata che mi sembrava strano che il motore potesse girare anche con alimentazione a 2-3bar.
In ogni caso hai fatto bene a chiarire come stavano realmente le cose.
Capita a tutti di sbagliare, l'importante è avere il coraggio (e l'onestà) di ammettere i proprio errori.

Saluti.

Yuz di Scienza Laterale



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 03/09/2015 11:17:14

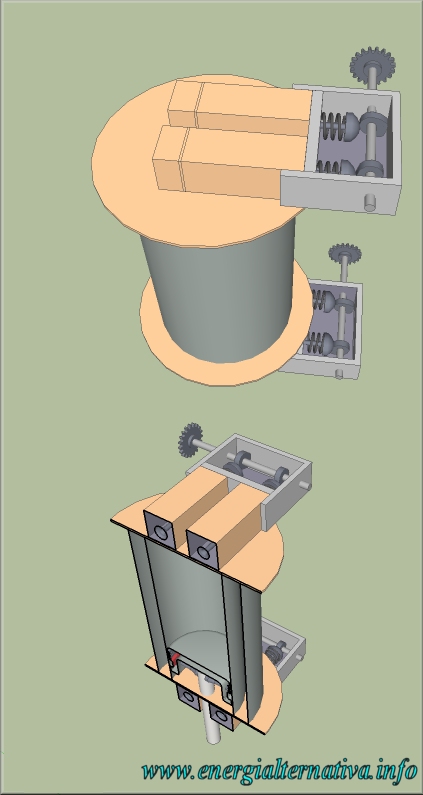

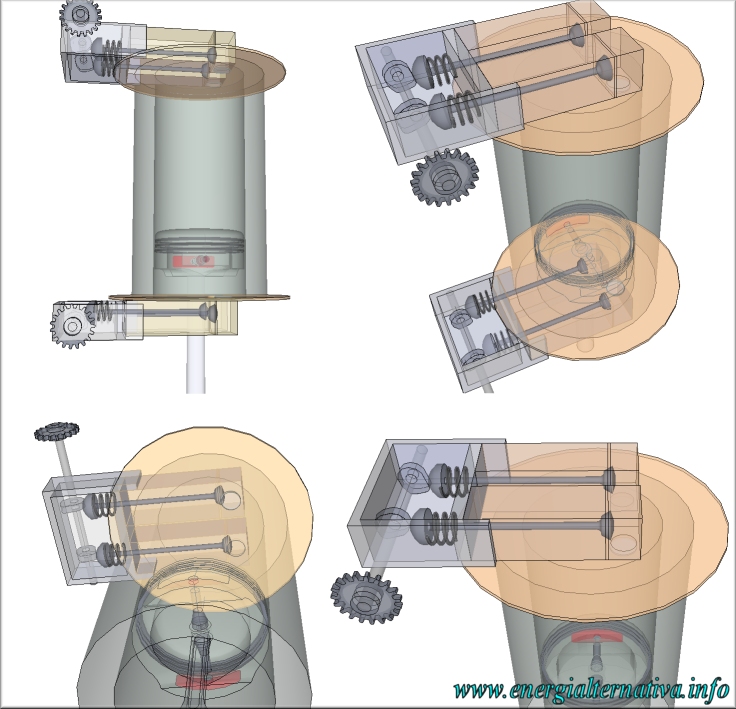

Si inizia a parlare di angoli e forse qualcuno non riesce a capire di cosa si stia parlando...sicuramente è meglio fare qualche disegno per chiarire le cose...iniziando a far vedere (più o meno da quello che ho dedotto) come sia fatto il cuore del VapoAgo:

http://www.energialternativa.info/public/newforum/ForumEA/F/VaporAgo3D1.jpg



http://www.energialternativa.info/public/newforum/ForumEA/F/VaporAgo3D2.jpg



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 03/09/2015 12:47:25

Bei disegni !

Faccio qualche domanda:

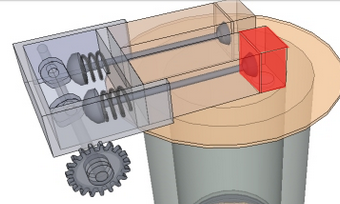

1) Con le valvole posizionate come le hai disegnate, c'è quella piccola camera evidenziata in questa immagine:

http://www.energialternativa.info/public/newforum/ForumEA/F/valvole.png



che rappresenta un volume morto che, secondo quando detto da qqcreafis, abbassa il rendimento, giusto ?
Non erà più vantaggioso mettere delle valvole in asse col cilindro per diminuire al minimo i volumi morti ? Un po' come nei motori di una macchina ?


2) Da dove entra il vapore, proveniente dalla caldaia, nelle valvole che hai disegnato ?


3) Se il vapore, come suppongo, entra nella camera tra la testa della valvola e la molla, un po' di vapore non trafila proprio dove c'è la molla ??? Se c'e perdita di vapore vuol dire che ogni tot ore di funzionamento è necessario rabboccare la caldaia ?

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 03/09/2015 12:47:50

un motore di questo genere funziona bene con il vapore saturo, questo non inpedisce di tenere le temperature alte (abbastanza)

più che altro se si usa vapore saturo ad alta temperatura si sforza per pressione molto la caldaia...


Bolle: i disegni li hai fatti con sketchup?



Modificato da qqcreafis - 03/09/2015, 12:51:27


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 03/09/2015 13:02:38

CITAZIONE (BellaEli, 03/09/2015 12:47:50 ) Discussione.php?212966&11#MSG160

Bei disegni...

Il 3d l'ho fatto per riprodurre il motore ma senza che avessi misure e disegni da parte di Agolui...quindi al momento rappresentano solo un concetto...ma è l'inizio di quello che diventerà un filmato per far capire l'andamento.
La prima cosa che ho intenzione di fare è evidenziare gli angoli e la posizione del pistone!


CITAZIONE
Bolle: i disegni li hai fatti con sketchup?

Si...



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 03/09/2015 16:39:18

Con che programma hai fatto gli schemi, Bolle?



---------------
Correttezza, lealtà e sempre a testa alta.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 03/09/2015 16:59:06

Questo qui:

E' di BigGoogle, è straordinariamente semplice e intuitivo, pesa pochi MB, uno strumento davvero fantastico!

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 03/09/2015 17:10:35

La mia era curiosità, però in caso di bisogno lo copio, per ora mi basta photoshop.



---------------
Correttezza, lealtà e sempre a testa alta.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 03/09/2015 19:52:35

ma .. è un programma difficile .. ci sarà una logica (ma non è dichiarata bisogna scoprirla???) ma sembra che ogni cosa si faccia con un procedimento se stante non sono ancora riuscito a fare dei solidi ????? pieni ma forse è perchè ho una versione non a pagamento.

la cosa più complicatta che ho fatto è questa LINK



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



agolui
KiloWatt


Gruppo:Utente
Messaggi:232

Stato:



Inviato il: 03/09/2015 22:29:02

Complimenti Bolle, a parte i dettagli è proprio cosiFaccine/Smileys_0003.gif Agolui



---------------
Tra il dire e il fare c'è di mezzo il l'oceano



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 03/09/2015 23:48:02

per quanto riguarda la spazio morto se rimane nella testa sarebbe meglio ridurlo, mentre se rimane tra cilindro r pistone non può essere completamente eliminato(ad es 1/10 di mm di distanza tra testa piatta e pistone) in quanto se così fosse il vapore non riesce in tempi brevi per mancanza di passaggio a riempire e a mandare in pressione la parte alta del cilindro.


In somma si dice una perdita di carico



Modificato da qqcreafis - 04/09/2015, 14:34:13


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
