Estrusore per creare filo stampa 3D
FinePagina

Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:15883

Stato:



Inviato il: 16/09/2015 23:31:00

...per me non ti servirà.
io estrudo con il semplice ugello.
riesco a fare anche un metro di filo con 3 grammi.
Se allungo mentre estrude, faccio un capello di plastica...
che figata



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10293

Stato:



Inviato il: 17/09/2015 01:50:35

Ma allora tu usi già una stampante 3D, avevo sentito che anche Calcola usa la stampante 3D, lui dice che è del figlio, Righetz, penso che se chiedi a lui sicuramente una mano la dà.



---------------
Correttezza, lealtà e sempre a testa alta.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4224

Stato:



Inviato il: 17/09/2015 12:42:26

Ciao Roero, la stampante 3D è in arrivo e mi sto preparando un po di attrezzatura.

@Biomass, provo a seguire il tuo suggerimento. A che temperatura porti il materiale per renderlo morbido?



---------------
Chi non si indebita fa la rabbia degli usurai



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:15883

Stato:



Inviato il: 17/09/2015 12:59:34

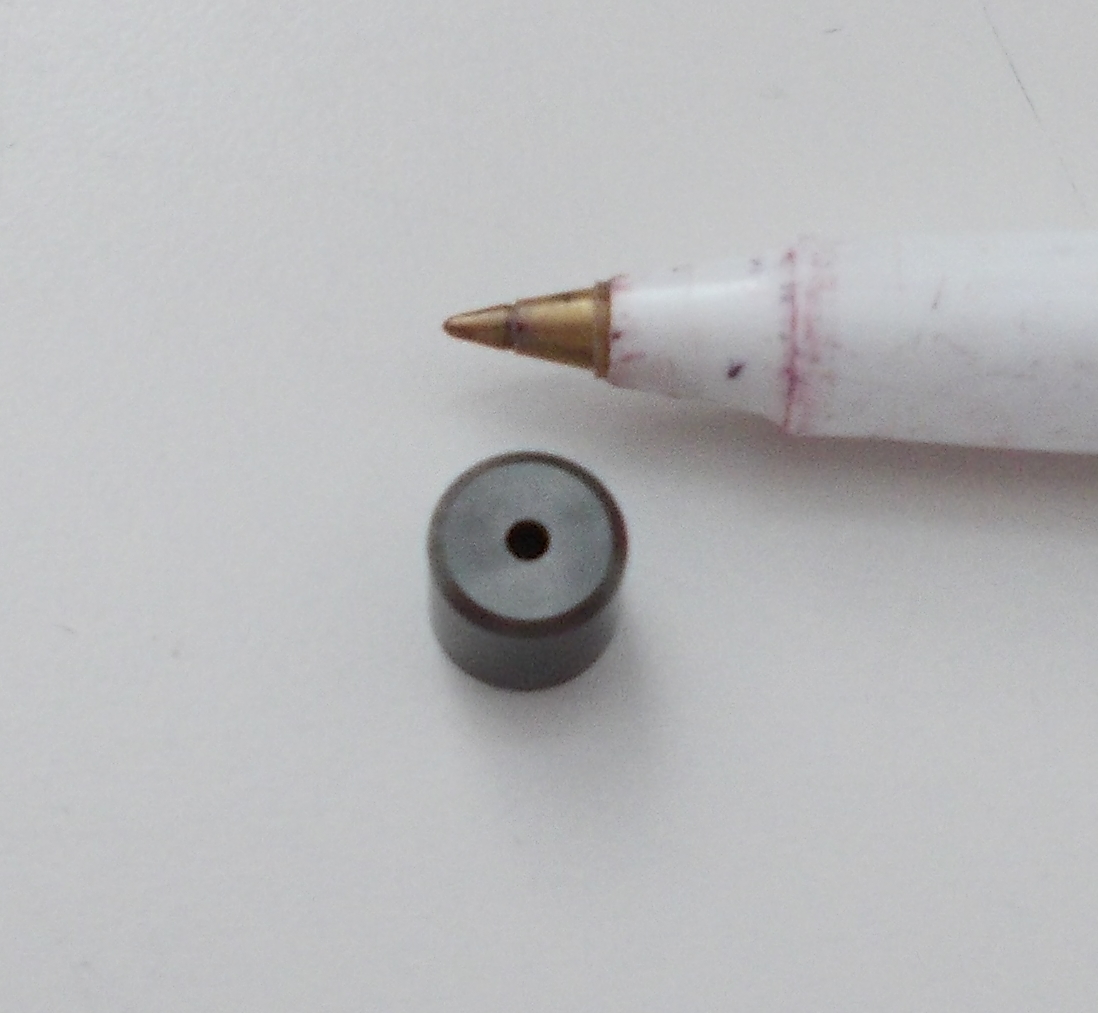

è morbido a partire dai 190°
poi a seconda del materiale che estrudi, puoi avere temperature diverse.
190° sono riferiti all'ugello

http://www.energialternativa.info/public/newforum/ForumEA/F/DSCN0980.jpg



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4224

Stato:



Inviato il: 17/09/2015 19:31:21

Ok grazie dei suggerimenti, oggi ho fatto ben poco.....

La sede per la tramoggia dove il materiale viene trascinato dalla punta elicoidale

http://www.energialternativa.info/public/newforum/ForumEA/F/IMG_20150917_180928.jpg



la modifica della parte finale della punta per unirla assieme al giunto

http://www.energialternativa.info/public/newforum/ForumEA/F/IMG_20150917_180938.jpg



L'accoppiamento cilindro punta:

http://www.energialternativa.info/public/newforum/ForumEA/F/IMG_20150917_181016.jpg



---------------
Chi non si indebita fa la rabbia degli usurai



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:15883

Stato:



Inviato il: 17/09/2015 20:26:59

stai andando alla grande



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4224

Stato:



Inviato il: 17/09/2015 20:47:31

Per fine settimana avrei previsto di realizzare la struttura portante....
Volevo evitare le saldature per non deformare il cilindretto. L'accoppiamento vite/cilindro è praticamente perfetto, senza lasco e sopratutto senza tornirlo



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4224

Stato:



Inviato il: 19/09/2015 13:33:04

Altre foto dei lavori in corso

Il pezzo per la realizzazione della camera di fusione del materiale con l'ugello inserito e un posizionamento approssimativo dell'accoppiamento.

http://www.energialternativa.info/public/newforum/ForumEA/F/IMG_20150919_105550.jpg



L'ugello modificato con il foro da 1,75 per il filamento per la stampante 3D.

http://www.energialternativa.info/public/newforum/ForumEA/F/IMG_20150919_105616.jpg



La parte interna con il foro di inserimento del corpo porta vite e i diametri interni a diminuire progressivamente da 22/14/12/6/1,75.

http://www.energialternativa.info/public/newforum/ForumEA/F/IMG_20150919_115955.jpg



Sul frontale pensavo di inserire sia la cartuccia termica che il sensore molto vicini all'ugello

http://www.energialternativa.info/public/newforum/ForumEA/F/IMG_20150919_120632.jpg



Si presenta così, mi manca la realizzazione della struttura portante Faccine/hmm.gif

http://www.energialternativa.info/public/newforum/ForumEA/F/IMG_20150919_120726.jpg



---------------
Chi non si indebita fa la rabbia degli usurai



Leonanton

Avatar
GigaWatt


Gruppo:Utente
Messaggi:690

Stato:



Inviato il: 24/09/2015 18:25:13

Bellissimo progetto ragazzi.
Mi dareste qualche dritta x l'acquisto di una delta 3d?



---------------
“Il progressivo sviluppo dell’uomo dipende dalle invenzioni. Esse sono il risultato più importante delle facoltà creative del cervello umano.
Lo scopo ultimo di queste facoltà è il dominio della mente sul mondo materiale, il conseguimento delle possibilità di incanalare le forze della natura così da soddisfare le esigenze umane.”
Nikola Tesla
non dimenticando di rispettare l'equilibrio che la natura ha raggiunto in ere di evoluzione...



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4224

Stato:



Inviato il: 24/09/2015 19:05:38

Ciao Leonanton,
In questo settore in continua evoluzione c'è l'imbarazzo della scelta.
La mia è stata quella di orientarmi verso una con la meccanica classica derivata da una CNC.
Per le stampanti 3D delta l'utente calcola potrebbe darti il miglior suggerimento in quanto so che ne possiede una.

Per quanto riguarda questo progettino che sto realizzando spero possa essere utile a molti utenti, tempo permettendo per il fine settimana ci sono dei piccoli aggiornamenti



---------------
Chi non si indebita fa la rabbia degli usurai



Leonanton

Avatar
GigaWatt


Gruppo:Utente
Messaggi:690

Stato:



Inviato il: 25/09/2015 08:03:16

Grazie righetz.
La meccanica cnc è più versatile, ma dovrebbe avere un asse z di almeno 150mm!! Ho letto di una delta controllata da Arduino che sicuramente avrà delle notevoli limitazioni in termini di precisione e velocità... le wasp sono ottime ma carucce, per un hobby che alla fine si riduce a creare piccola oggettistica di plastica! Quindi cercavo un buon compromesso.



---------------
“Il progressivo sviluppo dell’uomo dipende dalle invenzioni. Esse sono il risultato più importante delle facoltà creative del cervello umano.
Lo scopo ultimo di queste facoltà è il dominio della mente sul mondo materiale, il conseguimento delle possibilità di incanalare le forze della natura così da soddisfare le esigenze umane.”
Nikola Tesla
non dimenticando di rispettare l'equilibrio che la natura ha raggiunto in ere di evoluzione...



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4224

Stato:



Inviato il: 25/09/2015 13:01:21

La meccanica che ho ordinato ha l'asse Z che arriva a 360 mm effettivi Madre in Italy.



---------------
Chi non si indebita fa la rabbia degli usurai



Grysogeno
MegaWatt


Gruppo:Utente
Messaggi:384

Stato:



Inviato il: 25/09/2015 20:06:48

CITAZIONE (righetz, 25/09/2015 13:01:21 ) Discussione.php?213064&2#MSG19

Ok

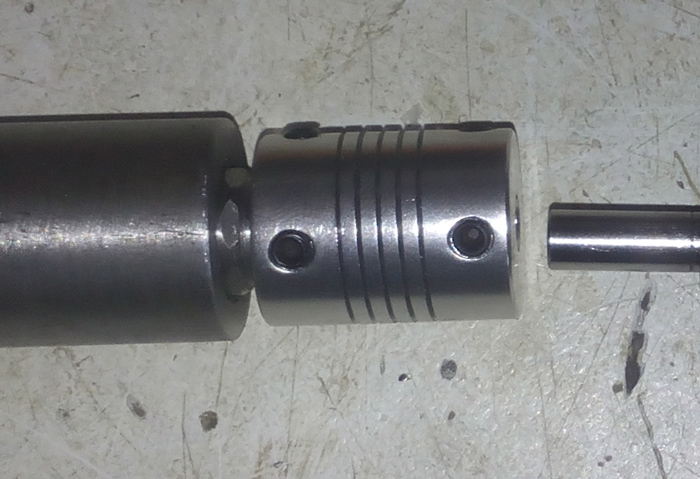

http://www.energialternativa.info/public/newforum/ForumEA/F/accopiatore.jpg


Non dirmi che con il tornio in casa hai acquistato il giunto eh.....



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3034

Stato:



Inviato il: 25/09/2015 20:13:30

CITAZIONE (Grysogeno, 25/09/2015 20:06:48 ) Discussione.php?213064&2#MSG27

CITAZIONE (righetz, 25/09/2015 13:01:21 ) Discussione.php?213064&2#MSG19
Ok
http://www.energialternativa.info/public/newforum/ForumEA/F/accopiatore.jpg


Non dirmi che con il tornio in casa hai acquistato il giunto eh.....


Non dirmi che con il tornio in casa fare quel giunto è un gioco da ragazzi eh........



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4224

Stato:



Inviato il: 25/09/2015 22:24:52

Si ho fatto il giunto con il tornio e si vede nella seconda foto nella prima pagina, poi mi sono ricordato che ne avevo uno in mezzo al gran casino che ho in laboratorio.
L'ho ritrovato e gli ho modificato i fori che non andavano bene. Questo in alluminio aveva già i grani belli pronti per il fissaggio .

Se non dovesse reggere allo sforzo di compressione del materiale rimane sempre il primo che ho fatto che è rigido rispetto a questo che ha la funzione di parastrappo.

Mi manca ancora il termistore a cartuccia che deve arrivare a giorni.



Modificato da righetz - 25/09/2015, 22:35:37


---------------
Chi non si indebita fa la rabbia degli usurai
