Estrusore per creare filo stampa 3D
FinePagina

BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 01/06/2017 23:46:39

Cavolo e chi ci aveva pensato che c'era la possibilità che avevi sbagliato i collegamenti...!!!

Hai fatto bingo !!!

Ecco perché assorbe così tanto, hai solo sbagliato il cablaggio...

Dai, guarda qualcosa già fatta, chiedi ad un elettrauto e vedi che risolvi sicuro

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 01/06/2017 23:53:27

Quando presi quel motore dal "rottame" la prima cosa che ho guardato era il cavo rosso (+) e quello blu che entravano nella struttura del motore.
Il giallo e il verde erano già strappati dal lato della morsettiera e non entravano nella carcassa del motore.

Quindi mi era sembrato normale alimentare il motore con il rosso e il blu non pensando subito che la massa (-) negli autoveicoli è sempre il telaio.



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 02/06/2017 20:59:39

Faccine/groupwave.gif Faccine/groupwave.gif

Appena fatta la prova, collegamento batteria con la carcassa - e il + (cavo giallo) dalla morsettiera.
Collegamenti fatti al volo solo puro contatto, sfiamma un pò e va alla grande!

Gira molto piano, coppia di trasmissione buona, con la mano non lo si ferma, speren ben.
L'assorbimento a vuoto senza niente collegato 0,8 A (zerovirgolaotto )



---------------
Chi non si indebita fa la rabbia degli usurai



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 02/06/2017 21:31:09

Arcano risolto !

Da quello che ho leggiucchiato velocemente in giro, i morsetti possono essere:

- Positivo Alta Velocità;
- Positivo Bassa Velocità;
- Negativo;
- Finecorsa per spazzolate temporizzate;

Se sono 4 morsetti magari funziona proprio così...

In ogni caso io sceglierei la bassa velocità tanto l'alimentatore è 24 Volt, se ha bisogno di più potenza ne hai a disposizione !

Cmq avanzo una birra !!!

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



neto
KiloWatt


Gruppo:Utente
Messaggi:131

Stato:



Inviato il: 02/06/2017 22:26:43

CITAZIONE (righetz, 02/06/2017 20:59:39 ) Discussione.php?213064&28#MSG412

Faccine/groupwave.gif Faccine/groupwave.gif

Appena fatta la prova, collegamento batteria con la carcassa - e il + (cavo giallo) dalla morsettiera.
Collegamenti fatti al volo solo puro contatto, sfiamma un pò e va alla grande!

Gira molto piano, coppia di trasmissione buona, con la mano non lo si ferma, speren ben.
L'assorbimento a vuoto senza niente collegato 0,8 A (zerovirgolaotto )

Bene hai trovato la causa, ora collega il tutto per bene e produci
Ti aggiorno sui rilievi odierni:
-Alta velocita (60giri al primo)-A vuoto(Volt11,39,A 2,75)sotto carico(Volt11,35,A3,22)
- Bassa velocita (40giri al primo)-A vuoto(Volt11,64,A1,50)sotto
carico(Volt11,58, A 2)
Penso che anche al mio faccia bene una bella ingrassata
Ciao Neto



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 02/06/2017 22:55:55


CITAZIONE

Cmq avanzo una birra !!


Faccine/cheers.gif spero che l'occasione si presenti presto.



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 04/06/2017 16:31:57

Rieccosi, oggi tempo libero quasi a zero, ho fatto una prova di estrusione al volo.
Connessione diretta motore-punta, sotto carico con alimentazione a 10 V costanti l'assorbimento del motore al massimo a 2,7 A. Nellaa si assesta a 1,9-2,2A.
I picchi di assorbimento a 2,9 - 3,1 probabilmente si hanno quando la punta macina i grani di plastica.
Tutto sommato niente male viste le premesse precedenti

Ci sanno presto altre migliorie meccaniche in atto poi si parte con la produzione del filo.



---------------
Chi non si indebita fa la rabbia degli usurai



neto
KiloWatt


Gruppo:Utente
Messaggi:131

Stato:



Inviato il: 04/06/2017 23:06:28

Bene ci sei, piu o meno gli stessi valori che ho misurato nei giorni scorsi,con che velocita hai provato??
Ciaoo Neto



Modificato da neto - 04/06/2017, 23:09:49


righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 20/06/2017 21:40:54

Mannaggia la miseria non estrude un bel niente!

A fatica ho trovato il tempo per realizzare l'alberino di trasmissione in metallo e nel momento della messa in funzione dopo tanta attesa manco un po' di soddisfazione.

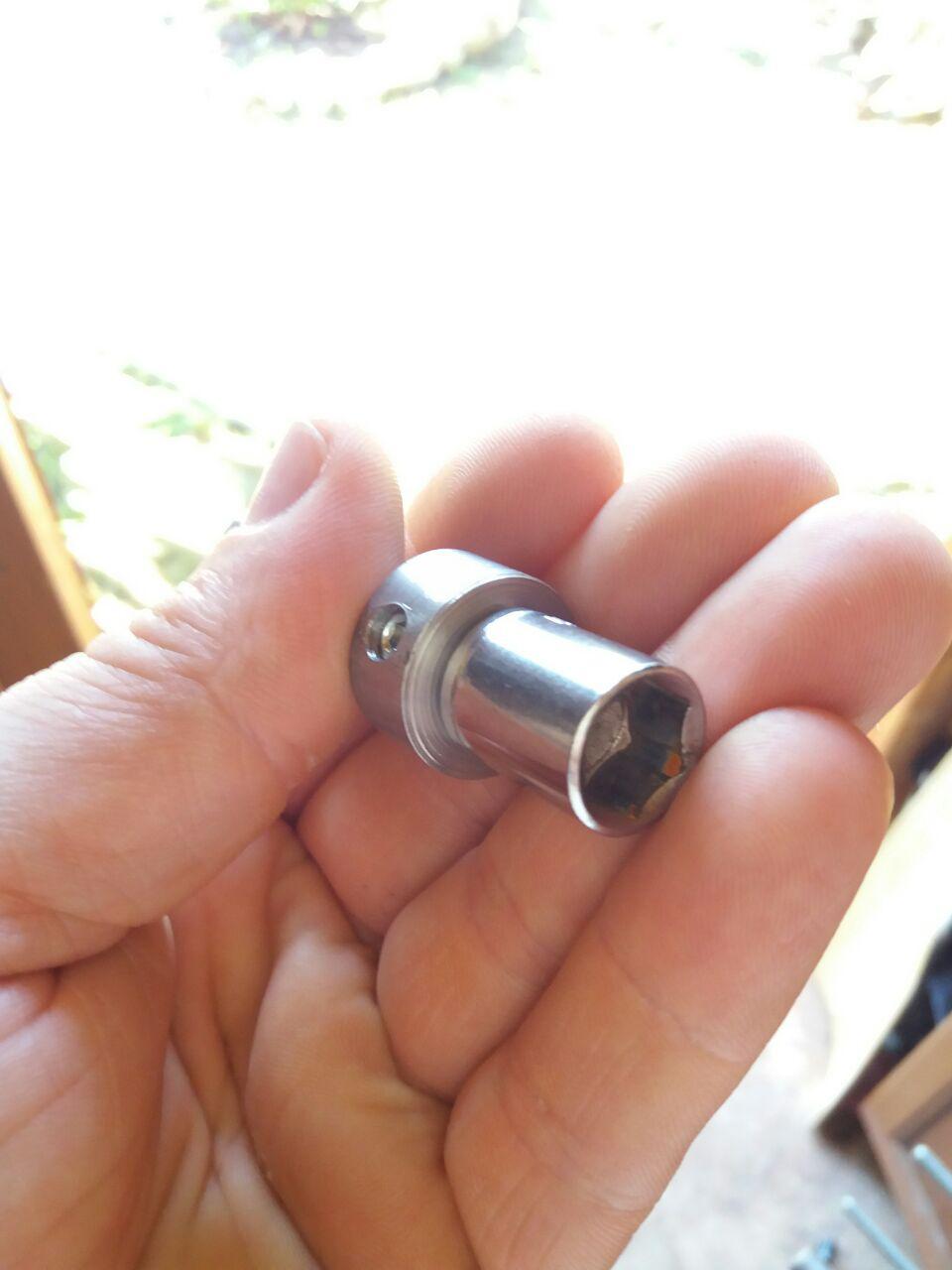

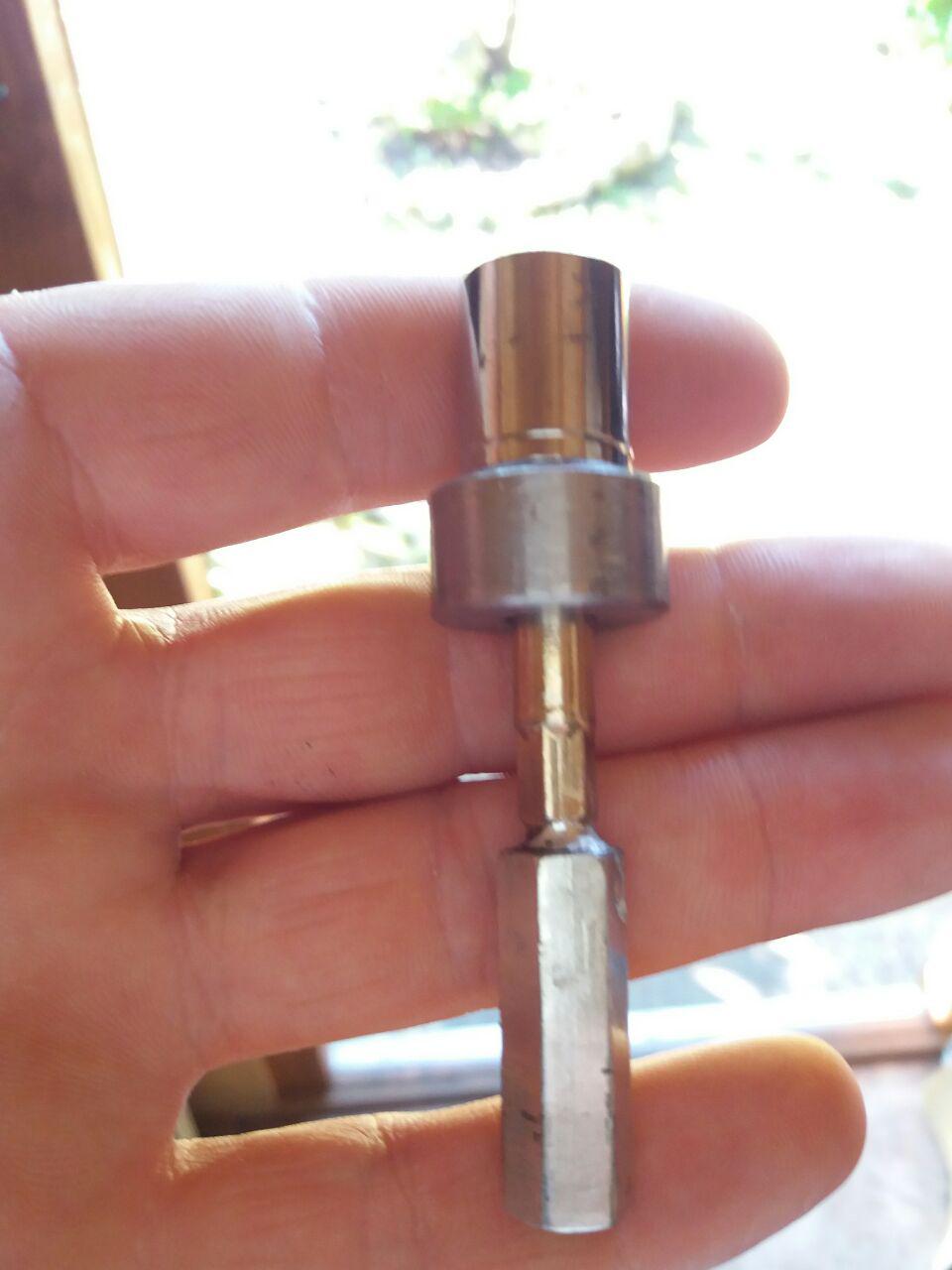

la foto dell'alberino di trasmissione.:

http://www.energialternativa.info/public/newforum/ForumEA/R/Alberino_1.jpg



http://www.energialternativa.info/public/newforum/ForumEA/R/Alberino_2.jpg



@neto

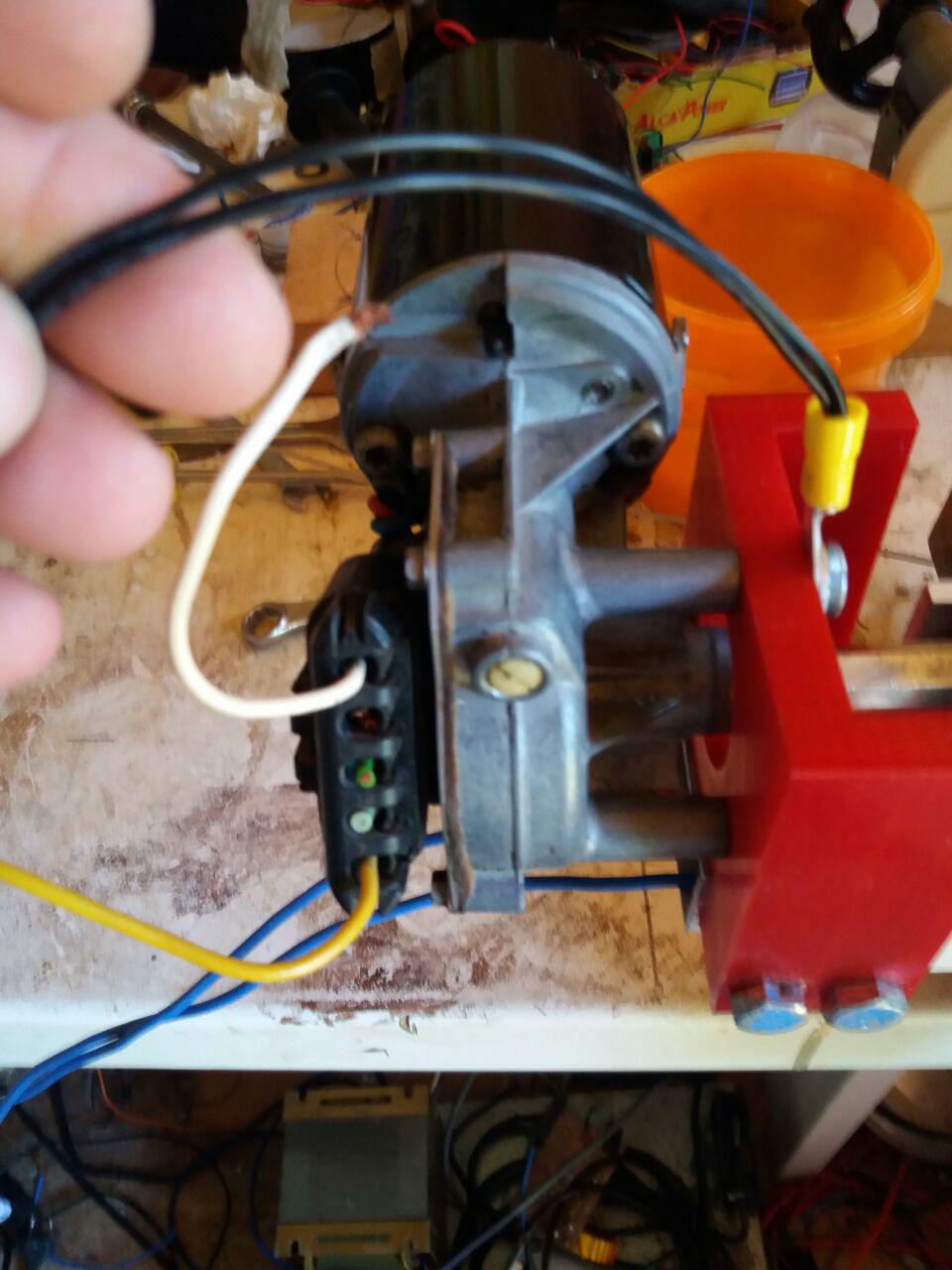

questo è il collegamento del cavo con la massa della struttura del motore e cavo giallo.
Credo corrisponda alla bassa velocità, ha moltissima coppia e pochissimi giri, durante il funzionamento senza riduttore l'assorbimento massimo è stato di 2,6 A a 10 volt:

http://www.energialternativa.info/public/newforum/ForumEA/R/Collegamento_elettrico.jpg



Il fatto che non estruda mi sa che sia dovuto al calore che dalla testina risale attraverso la punta e la struttura portante verso la tramoggia.
Quando tutto diventa molto caldo la plastica che dalla tramoggia arriva alla punta si rammollisce troppo presto e non viene spinta con pressione a sufficienza per estrudere.

Come soluzione pensavo di utilizzare la stessa tipologia di tubo lungo quanto la punta. Poi tra la parte finale della punta interporre del materiale isolante tipo teflon oppure il Peek e creare come una piccola prolunga dove poi ricollegare un altro pezzettino di tubo attaccato alla parte finale dove c'è il riscaldatore.

In questo modo la punta spinge sempre materiale solido di piccole dimensioni ovviamente, passa attraverso la giunzione isolante e poi nella parte finale il materiale fonde e viene spinto verso l'ugello.

Funzionerà? In rete si vedono molte realizzazioni con interposta una parte isolante come descritto.

Se non mi funziona passo al piano "B".... via di pistone!



---------------
Chi non si indebita fa la rabbia degli usurai



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3499

Stato:



Inviato il: 20/06/2017 23:03:21

il pistone mi ispira più fiducia.
se la plastica è liquida come è possibile che non venga estrusa?



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 20/06/2017 23:13:59


CITAZIONE

se la plastica è liquida come è possibile che non venga estrusa?


Non è proprio liquida, ha la densità di uno gel o poco meno.
In questa condizione rimane attaccata alla punta e ci gira assieme.



---------------
Chi non si indebita fa la rabbia degli usurai



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 21/06/2017 01:28:38

Ma scusa la parte avanti è calda da fondere la plastica ma la parte dietro dovrebbe essere più fredda quindi la plastica è più solida e spinge quella avanti o no ?

Non puoi provare a raffreddare la parte posteriore vicino la tramoggia ? Magari ad acqua come il mio frigo!

Cioè va bene anche isolare ma, secondo me, potresti anche farne a meno:
se ipotizziamo un tubo lungo 20 cm in cui dentro c'è la punta altrettanto lunga e tu raffreddi in qualche modo i 10 cm vicino la tramoggia non risolvi ?

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 21/06/2017 13:00:29

@elix
Pensavo proprio ad una prova di quesro tipo.
Ppi se non da' i risultati sperati passo alla modifica



---------------
Chi non si indebita fa la rabbia degli usurai



neto
KiloWatt


Gruppo:Utente
Messaggi:131

Stato:



Inviato il: 21/06/2017 23:21:58

CITAZIONE (righetz, 20/06/2017 21:40:54 ) Discussione.php?213064&28#MSG418

Mannaggia la miseria non estrude un bel niente!

A fatica ho trovato il tempo per realizzare l'alberino di trasmissione in metallo e nel momento della messa in funzione dopo tanta attesa manco un po' di soddisfazione.

la foto dell'alberino di trasmissione.:
@ righetz.. sai.. il metallo è sempre la miglior soluzione
per i giri contali no??

ihttp://www.energialternativa.info/public/newforum/ForumEA/R/Alberino_1.jpg



http://www.energialternativa.info/public/newforum/ForumEA/R/Alberino_2.jpg



@neto
questo è il collegamento del cavo con la massa della struttura del motore e cavo giallo.
Credo corrisponda alla bassa velocità, ha moltissima coppia e pochissimi giri, durante il funzionamento senza riduttore l'assorbimento massimo è stato di 2,6 A a 10 volt:

http://www.energialternativa.info/public/newforum/ForumEA/R/Collegamento_elettrico.jpg



Il fatto che non estruda mi sa che sia dovuto al calore che dalla testina risale attraverso la punta e la struttura portante verso la tramoggia.
Quando tutto diventa molto caldo la plastica che dalla tramoggia arriva alla punta si rammollisce troppo presto e non viene spinta con pressione a sufficienza per estrudere.

Come soluzione pensavo di utilizzare la stessa tipologia di tubo lungo quanto la punta. Poi tra la parte finale della punta interporre del materiale isolante tipo teflon oppure il Peek e creare come una piccola prolunga dove poi ricollegare un altro pezzettino di tubo attaccato alla parte finale dove c'è il riscaldatore.

In questo modo la punta spinge sempre materiale solido di piccole dimensioni ovviamente, passa attraverso la giunzione isolante e poi nella parte finale il materiale fonde e viene spinto verso l'ugello.

Funzionerà? In rete si vedono molte realizzazioni con interposta una parte isolante come descritto.

Se non mi funziona passo al piano "B".... via di pistone!



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 21/09/2018 19:59:56

La costruzione di questo estrusore con vite e comandata da motore con rammarico la archivio!

Sto lavorando ad un'altra soluzione più semplice che descriverò in una discussione dedicata.... stay tuned.

P.S. domani mattina faccio il collaudo del nuovo giocattolino



---------------
Chi non si indebita fa la rabbia degli usurai
