Filtro ciclonico
FinePagina

farstar1965

Avatar
KiloWatt


Gruppo:Utente
Messaggi:293

Stato:



Inviato il: 08/10/2015 22:31:59

Tempo fa su internet mi sono imbattuto nella descrizione dei filtri ciclonici ( che ho scoperto essere molto famosi tra chi lavora il legno per aspirate trucioli e polvere senza intasare l'aspiratore)e dato che possiedo una vecchia caldaia a legna e ogni volta che la pulisco mi intasa il filtro del bidone aspiratutto. Ho deciso allora di costruirmi un filtro di questo tipo da mettere prima dell'aspirapolvere.Allego lo schema trovato su internet che fornisce le misure per costruirselo, comunque si trovano su youtube un sacco di tutorial di persone che lo hanno gia fatto e sono di ottimo spunto.

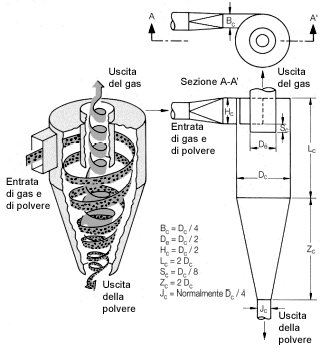

Mi sono attenuto alle proporzioni di questo schema, unica eccezzione il foro di scarico delle ceneri che ho allargato per paura di otturazioni.
Ho utilizzato qualche pezzo di tubo in plastica da scarico acque del tubo rigido in plastica per impianti elettrici un foglio di alluminio per creare il cono un bidone da vernice e una manciata di viti ( tutta roba di recupero ) e devo dire che funziona.
Per provarlo ho aspirato il cassetto porta cenere della caldaia completamente pieno e con stupore tutta la cenere era nel bidone mentre nel filtro dell'aspirapolvere era finita solo una piccola parte della polvere più sottile.
Casualmente nello stesso periodo ho trovato nella rumenta un aspirapolvere hoover di quelli senza sacco ( e sì, anche questo ciclonico) perfettamente funzionante ma privo del cassetto porta polvere che ho acquistato in inghilterra per 35€, in questo modo ho risolto anche quel poco che rimaneva del problema sachetto aspirapolvere.
Sono molto soddisfatto e lo consiglio a chi avesse voglia di buttare mezza giornata per costruirselo.

Non mi riescie molto bene ma provo ad allegare il file con le misure .
Promessa da marinaio... apena riesco magari anche qualche foto


http://www.energialternativa.info/public/newforum/ForumEA/F/ciclone.jpg





Mi sono permesso di allegare l'immagine direttamente nel post.

Procedimento:
- clicco sul pulsante "upload";
- si apre una nuova finestra;
- clicco sul pulsante "Sfoglia...";
- seleziono un file immagine sul mio pc (jpg, gif, png, bmp, tif, etc., devono essere delle immagini!);
- Clicco sul pulsante "Invia File";
- L'immagine ciene caricata sul server di EA e viene visualizzata un'anteprima dell'immagine caricata;
- Ci sono due campi: "Immagine:" e "Immagine Centrata:": selezionare e copiare il testo contenuto in uno dei due campi (allineata a sinistra o al centro);
- Chiudere la finestra per il caricamento delle immagini;
- Incollare il testo precedentemente copiato nel post (sarà qualcosa del genere: [ IMG ] http : // www.energialternativa.info/public/newforum/ForumEA/F/ciclone.jpg [ / IMG ], senza gli spazi);

Salvando il post, al posto della scritta incollata verrà visualizzata l'immagine.

Elix


Scarica allegato

Filtro ciclonico.odt ( Numero download: 2288 )



Modificato da BellaEli - 09/10/2015, 10:49:49


---------------
Più impari più ti rendi conto di quanto sei ignorante.



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 08/10/2015 22:43:26

L'allegato mi dà un foglio bianco.
Per non intasare l'aspiracenere due anni fa ho acquistato un bidone aggiuntivo senza motore, aspiro da quello col motore tramite il bidone senza, e la cenere si ferma nel primo bidone, nell'aspiratore arriva ben poca cenere.
Spesa 15€.



---------------
Correttezza, lealtà e sempre a testa alta.



farstar1965

Avatar
KiloWatt


Gruppo:Utente
Messaggi:293

Stato:



Inviato il: 09/10/2015 17:12:04

Interessante, li avevo gia visti ma non mi hanno mai ispirato fiducia.
Se ti trovi bene potresti postare il modello, magari può essere utile a qualcuno. Sai dirmi che tipo di filtro monta?



---------------
Più impari più ti rendi conto di quanto sei ignorante.



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 09/10/2015 23:05:36

E' un bidone vuoto, ha il tubo di aspirazione ed un altro foro, protetto da una griglia dove si infila il tubo dell'aspiratore vero e proprio, metterò la foto, la marca è Vinco.
Praticamente la cenere aspirata si ferma nel primo bidone, non raggiungendo il secondo bidone dove c'è il motore che aspira e relativo filtro.



---------------
Correttezza, lealtà e sempre a testa alta.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 09/10/2015 23:54:25

Non ho mai fatto caso che esistono bidoni senza motore.
Ma quindi per aspirare devi portarti dietro 2 bidoni ?
Ma il bidone senza motore ha lo stesso il filtro ? E non si intasa lo stesso ?
Sicuramente il doppio filtro giova al motore e allunga i tempi tra una pulizia è la successiva ma il problema è solo rimandato o ci sono aspetti che mi sfuggono ?

Per il file allegato da Fastar, non so perché ma, va scaricato, rinominato in file .odt e successivamente si dovrebbe aprire con Open Office oppure Word una pagina con l'immagine, che ho postato, dentro.

In ogn caso ancora non ho capito come funzionano questi filtri ciclonici: dall'immagine sembra che la polvere per gravità cade verso il basso e l'aria, invece, viene aspirata verso l'alto.
Tuttavia non capisco perché l'aria gira nel verso opposto alla polvere, non capisco perché la polvere non vada verso l'alto e non capisco perché mai si creano flussi così distinti.

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 10/10/2015 01:26:21

In quanto a non capire ......siamo in due.
Invece il mio bidone aspiracenere, è solo un bidone vuoto, l'aspirazione la fa l'aspiracenere col suo motore e filtro che aspira dentro al bidone vuoto nella parte alta, mentre la cenere, sempre nel bidone vuota entra dalla parte opposta e non fa in tempo a risalire nel tubo di aspirazione e cade nel bidone, così il motore dell'aspiracenere non si sporca.
Svuoto solo e sempre il bidone vuoto, l'altro rimane vuoto.



---------------
Correttezza, lealtà e sempre a testa alta.



farstar1965

Avatar
KiloWatt


Gruppo:Utente
Messaggi:293

Stato:



Inviato il: 10/10/2015 12:12:19

LINK

Forse wikipedia lo spiega meglio di come lo farei io.



---------------
Più impari più ti rendi conto di quanto sei ignorante.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 10/10/2015 12:59:11

Questo un altro esempio che avevo tra i preferiti del browser.
Stesso principio con tanto di disegno cad:

Cyclone Dust Collector



---------------
Chi non si indebita fa la rabbia degli usurai



farstar1965

Avatar
KiloWatt


Gruppo:Utente
Messaggi:293

Stato:



Inviato il: 26/10/2015 21:20:33

Aggiornò un attimo visto che elix sta parlando di aspirapolvere centralizzato in un'altra discussione considerando anche questo tipo di filtro:
Sto facendo un po di prove perche vorrei utilizzarlo per svuotare la cenere della caldaia ma, se questo filtro funziona bene per i pezzi grossi, ho notato che lascia passare parecchia polvere molto fine che inavitabilmente finisce nella'aspirapolvere di recupero il quale essendo anche lui ciclonico ne fa passare buona parte verso il motore! Ora, la mia e una realizzazione artigianale e anche un po approssimativa ma forse mi viene da pensare che questo tipo di filtro non e adatto per le polveri molto fini .

Grazie. Marco.



---------------
Più impari più ti rendi conto di quanto sei ignorante.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 26/10/2015 21:29:31

Il sistema ciclonico ferma le particelle più pesanti ma non quelle leggere che vengono trasportate dall'aria.
L'esempio che ho riportato con il link nel mio messaggio precedente il tizio che lo ha realizzato lo utilizzava per aspirare truccioli metallici.
Ho guardato il sistema dell'aspirapolvere che utilizza mia moglie.
Sempre del tipo ciclonico, solo che utilizza come una cartuccia con una specie di rete in nylon che ferma corpuscoli di dimensioni molto piccole e sotto a questa cartuccia un filtro HEPA fatto in materiale che sembra tessuto, tipo i filtri dell'aria delle automobili.
Periodicamente lo devo pulire io...



---------------
Chi non si indebita fa la rabbia degli usurai



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 26/10/2015 22:22:28

Ecco l'aspiracenere senza motore:



Immagine Allegata: aspiracenere_senza_motore.JPG

ForumEA/G/aspiracenere_senza_motore.JPG



---------------
Correttezza, lealtà e sempre a testa alta.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 13/01/2017 20:25:30

Super economico



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 12/03/2017 13:57:10

Alla fine ho realizzato il mio filtro ciclonico per pulire la stufa con l'aspiratore di casa.
Realizzato con la stampante 3D con materiale di stampa PetG.
Metto le foto di alcune fasi di lavorazione, tra l'altro molto lunghe.

Il filtro è composto da 2 pezzi il cono che per realizzarlo ci sono volute circa 4 ore e la struttura portante che per la realizzazione ci sono volute 12 ore.

Metto le foto di alcune fasi della realizzazione:

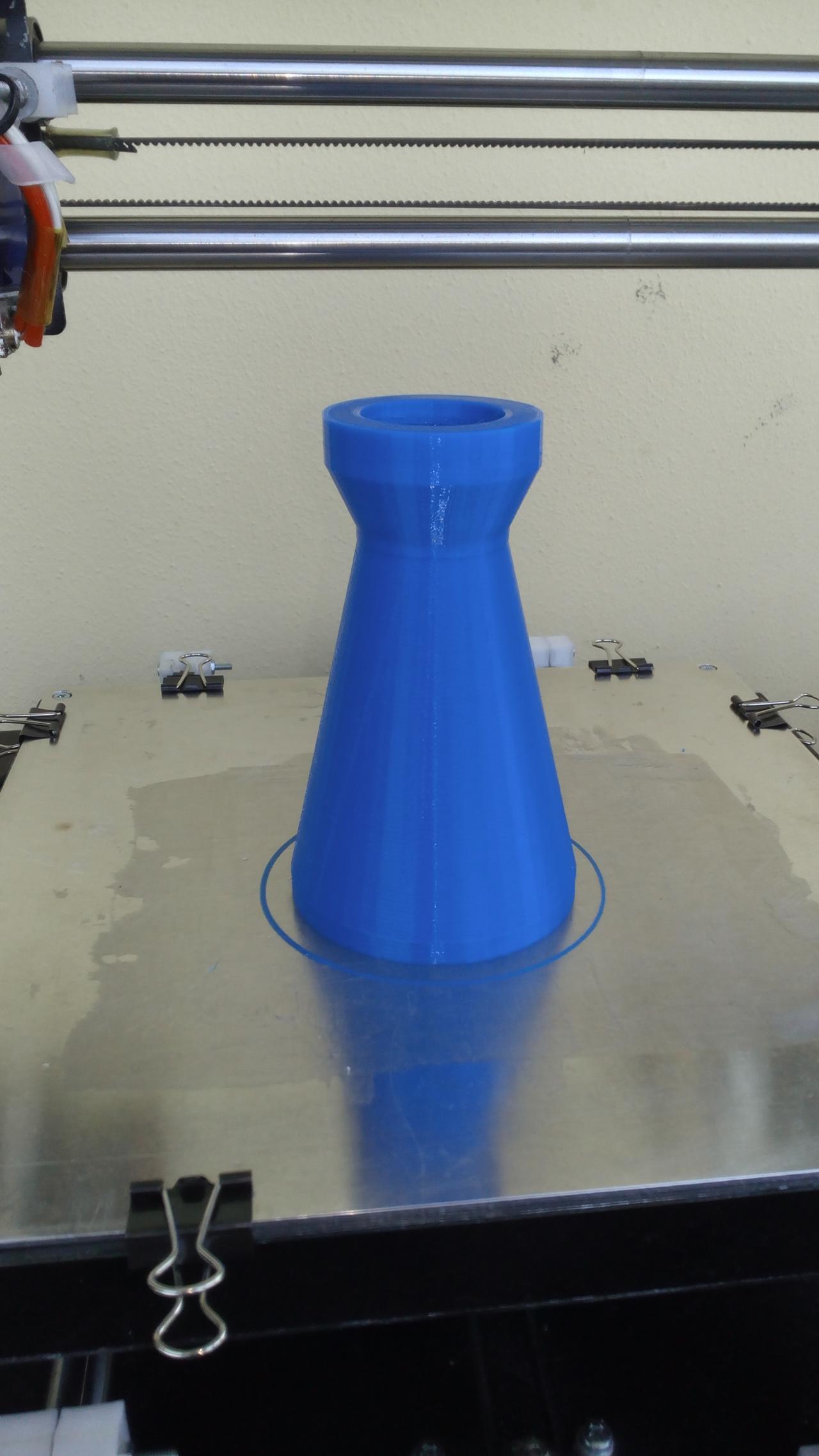

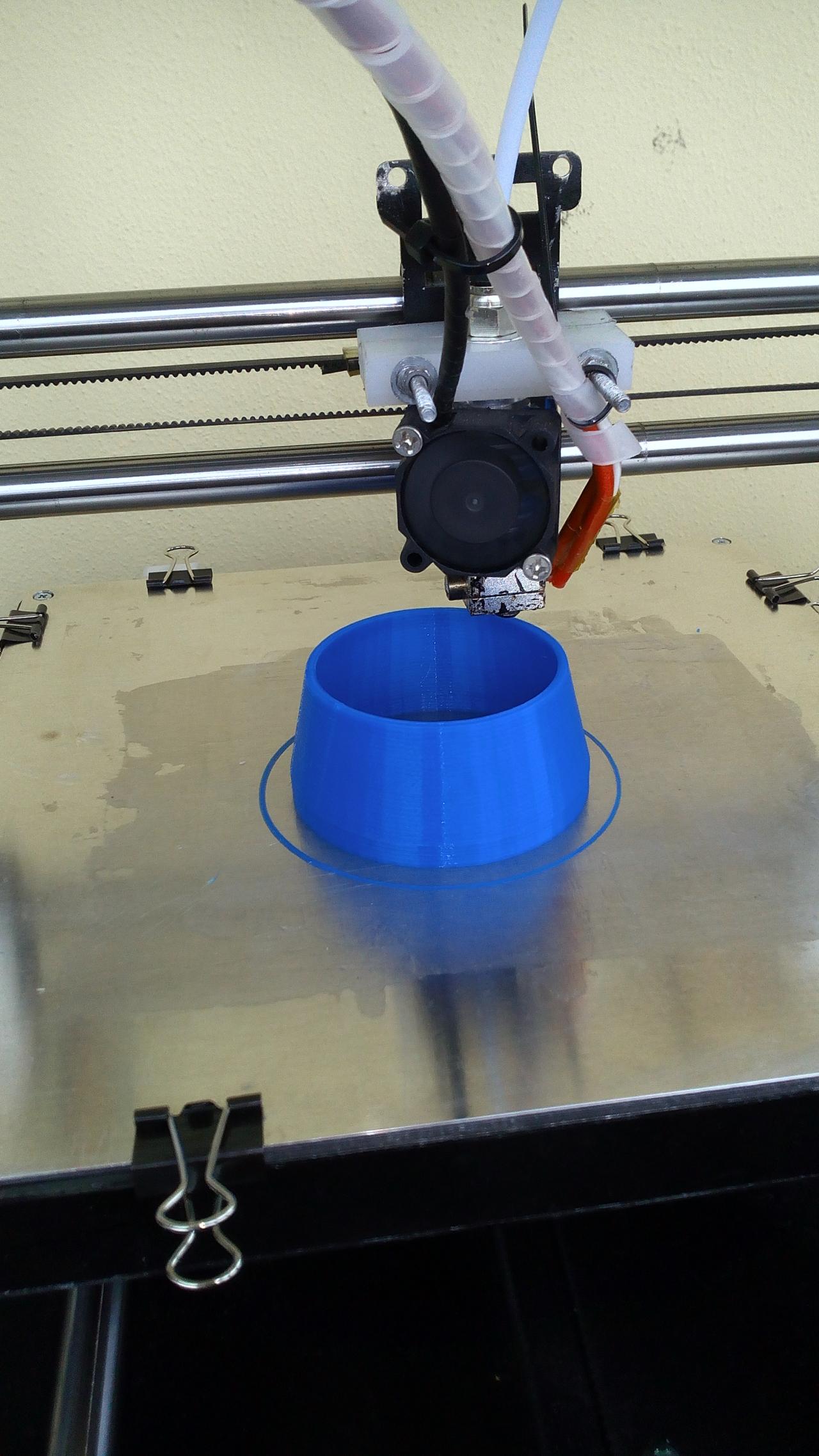

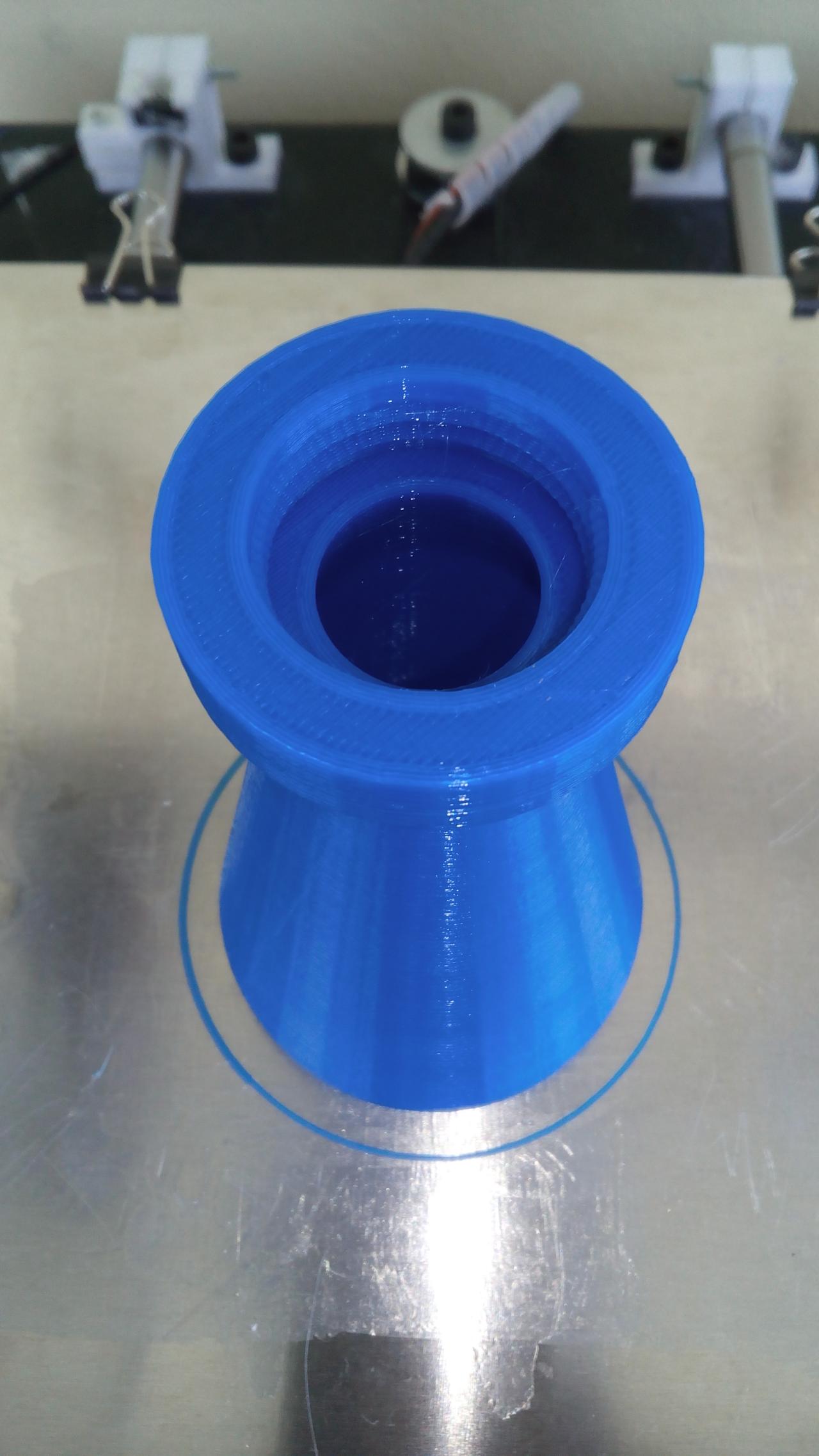

Stampa del cono

http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170305_101047.jpg



http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170305_134258.jpg



http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170305_134314.jpg

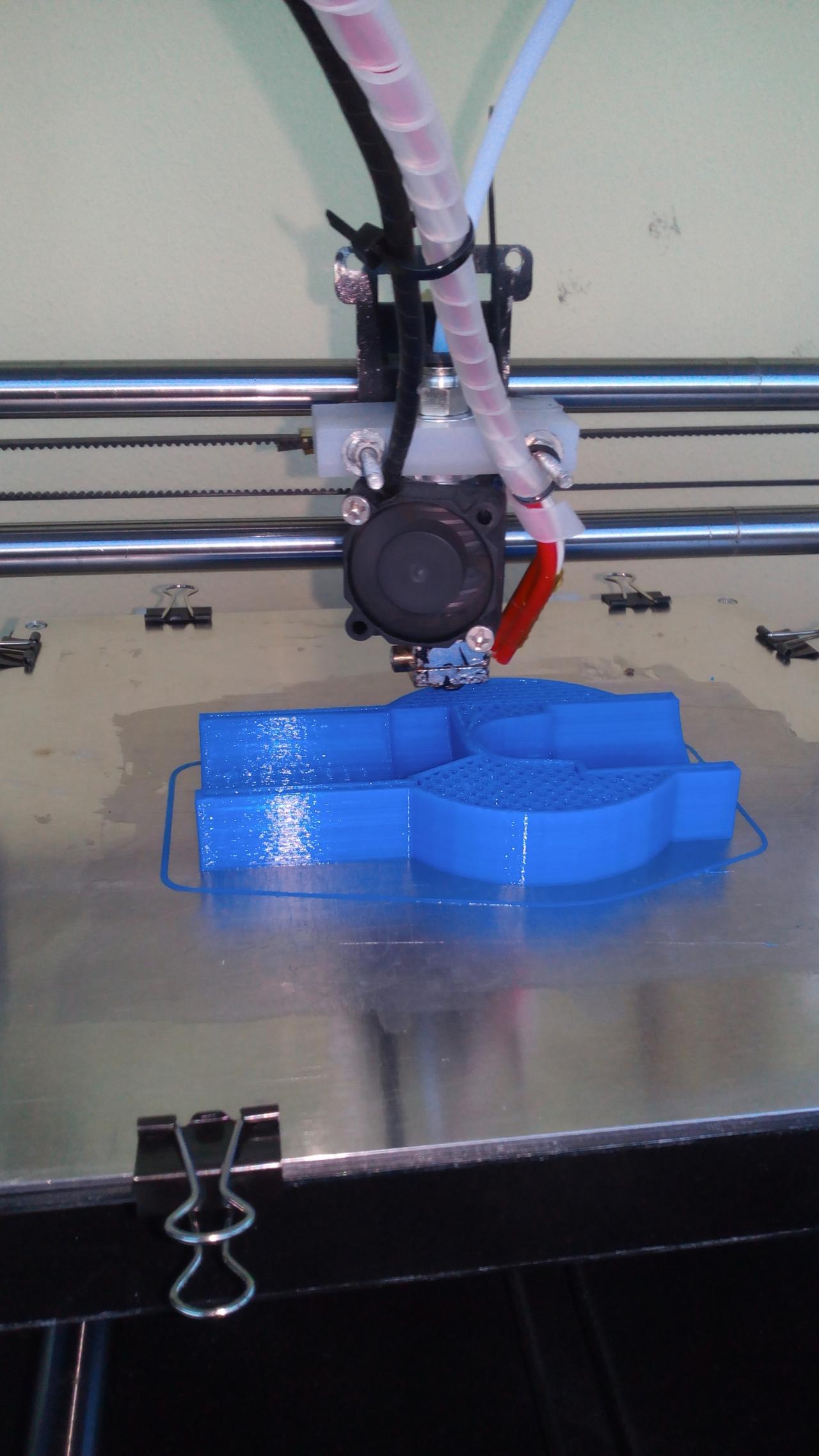

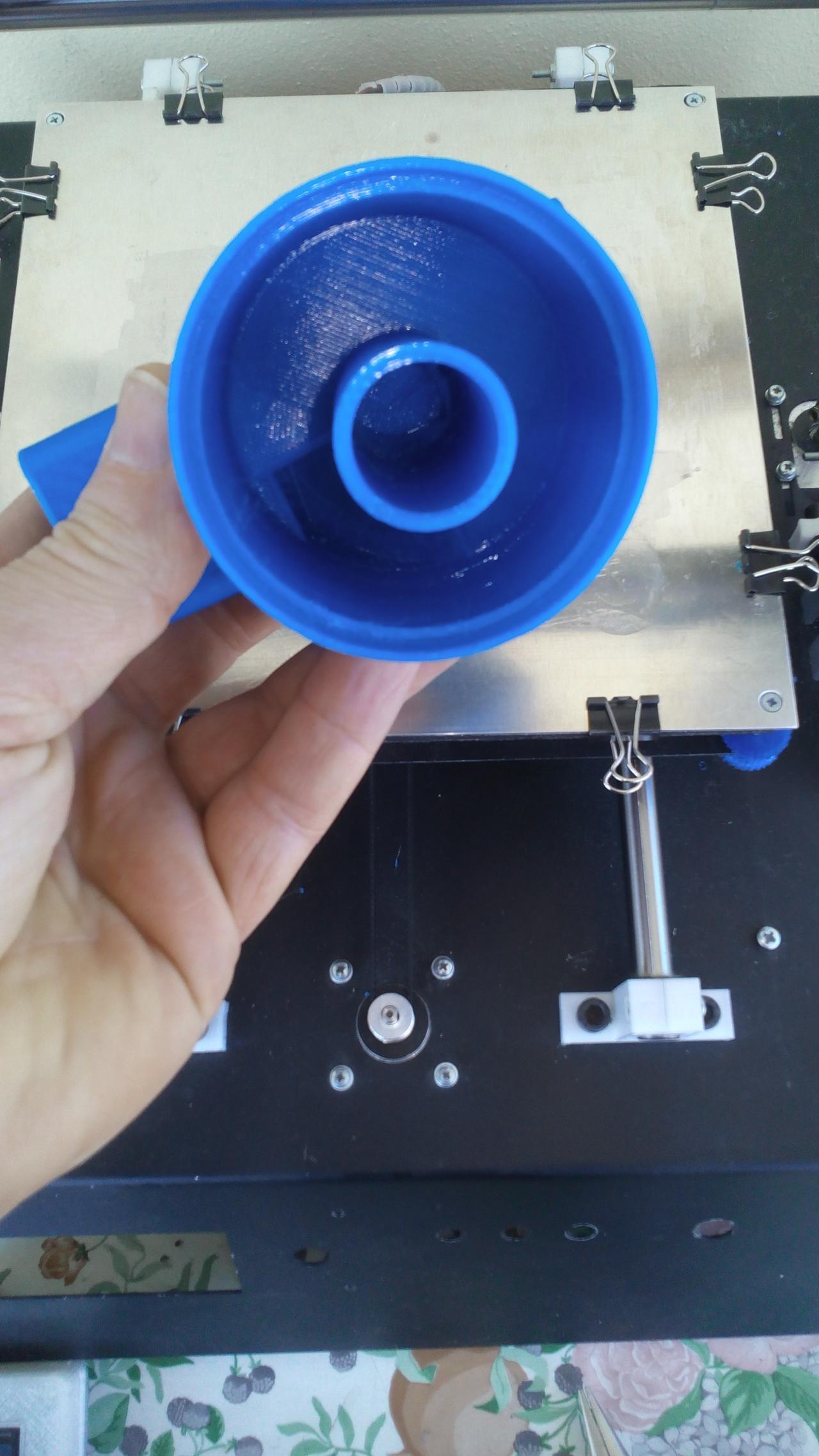

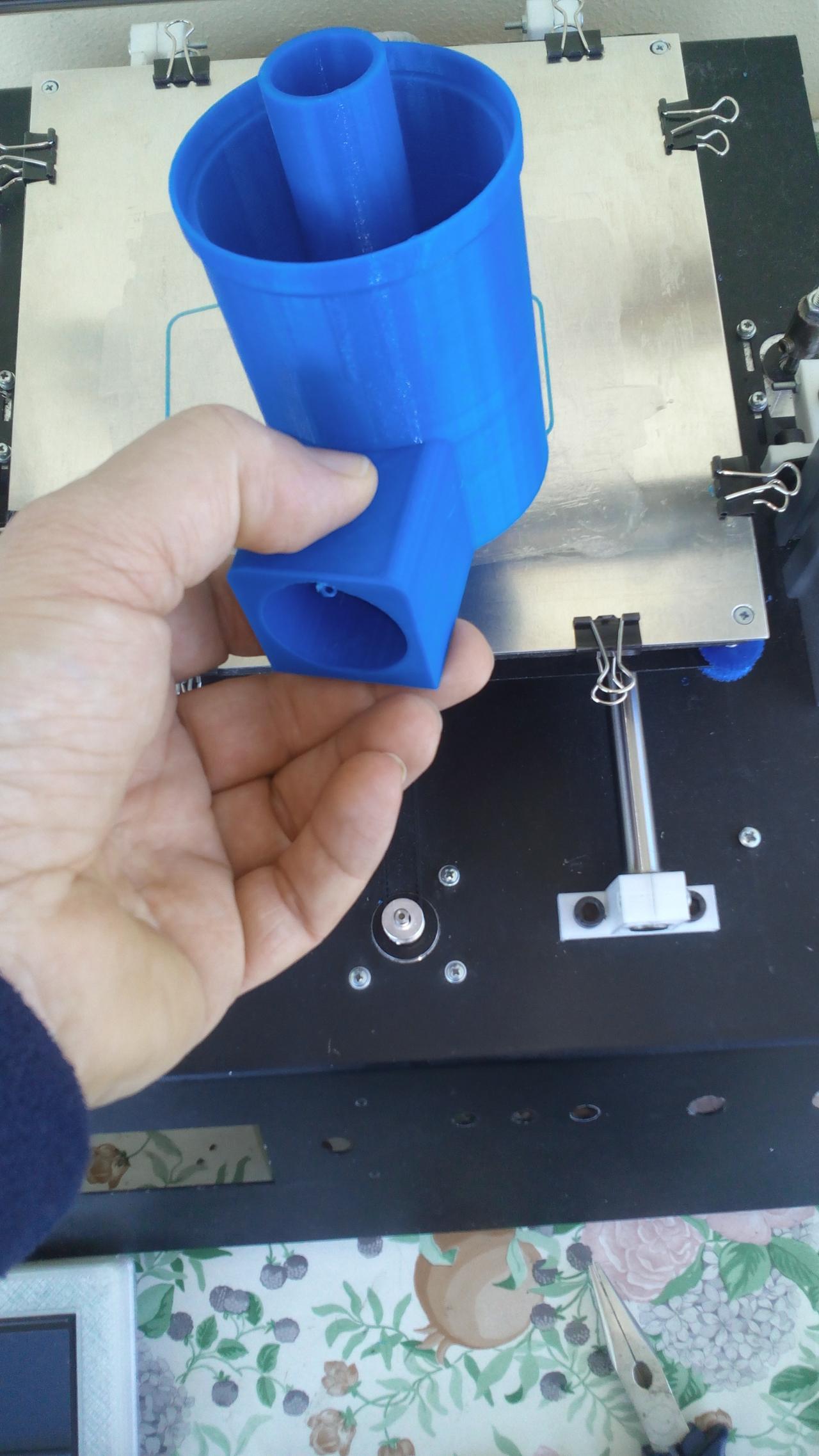

La base di supporto:

http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170305_173841.jpg



http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170312_093923.jpg



http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170312_093935_1.jpg

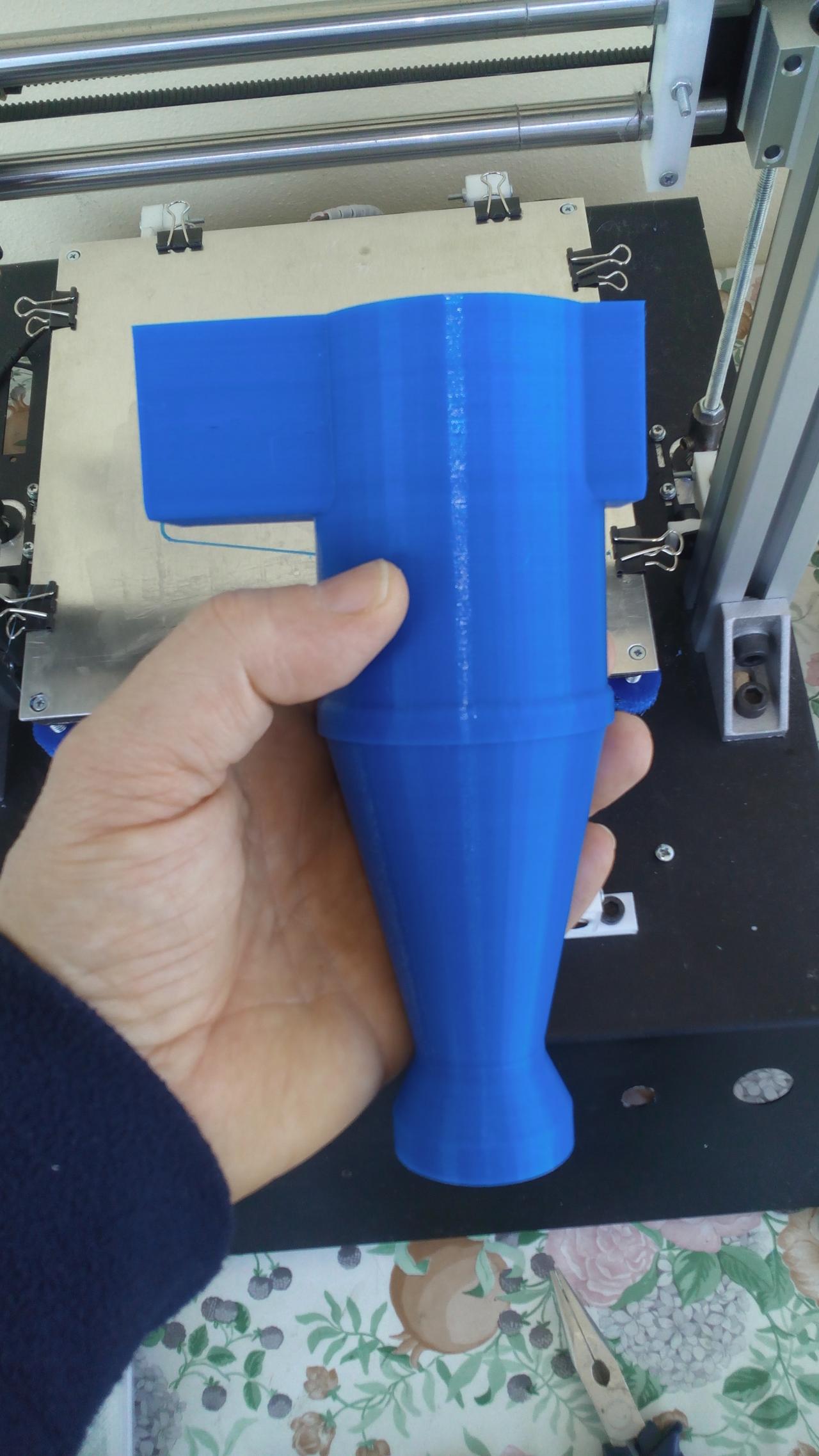

I due pezzi uniti assieme:

http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170312_093947.jpg



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 12/03/2017 14:06:49

Non mancano alcuni difetti

L'unione delle due parti ha un piccolo gioco, risolto spessorando con del nastro di carta.

http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170312_100747.jpg

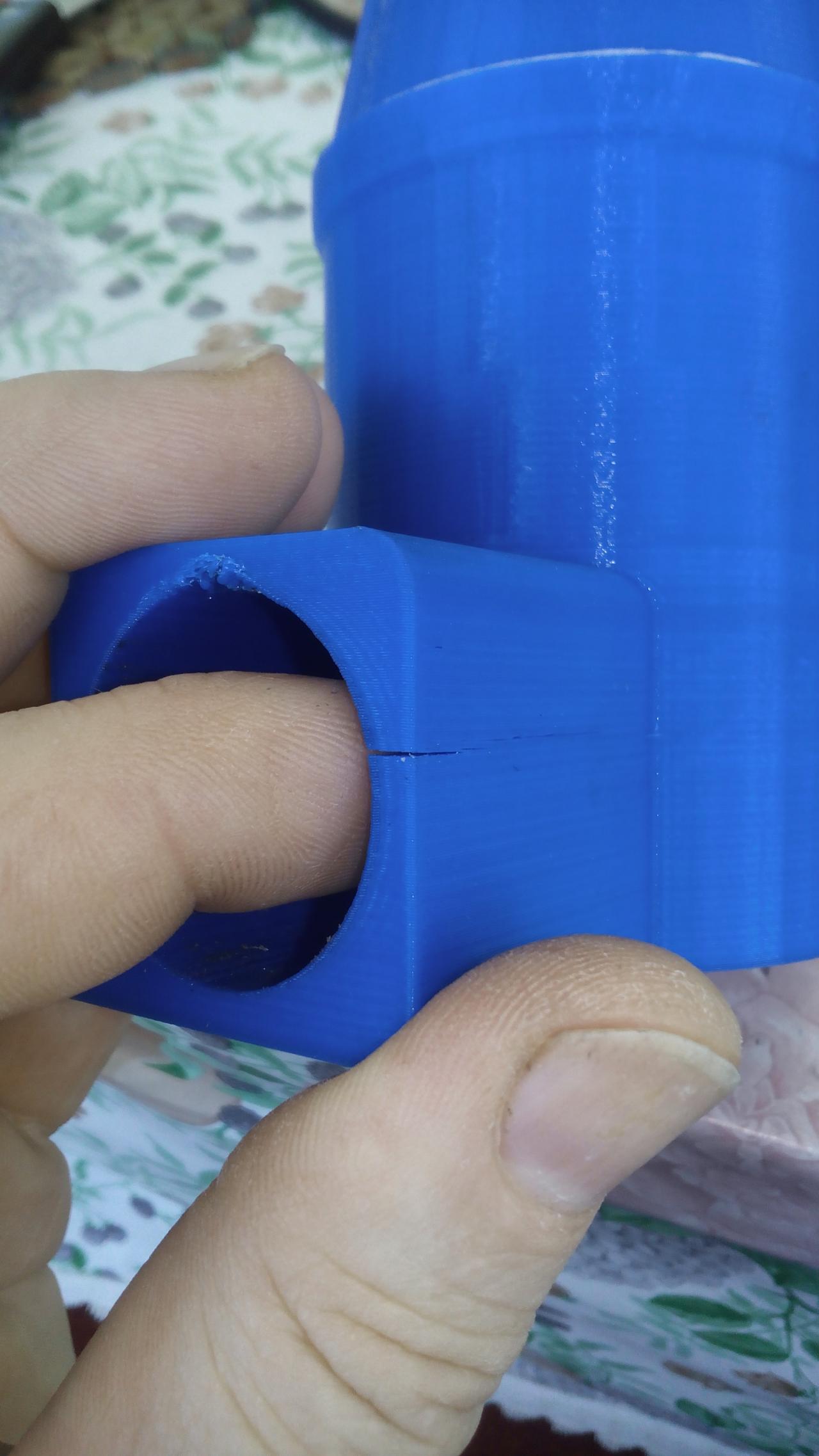

Altro difetto più grave è che durante la stampa della parete sottile ci sono alcuni strati che tra di loro non hanno aderito perfettamente e come ho inserito il tubo dell'aspiratore, la pressione, ha genrato sulle pareti esterne della base una piccola crepa. Vedremo se con il tempo si rompe

http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170312_104706.jpg



Manca solo il collaudo finale in quando mi mancano delle riduzioni per la parte terminale del tubo di spirazione.

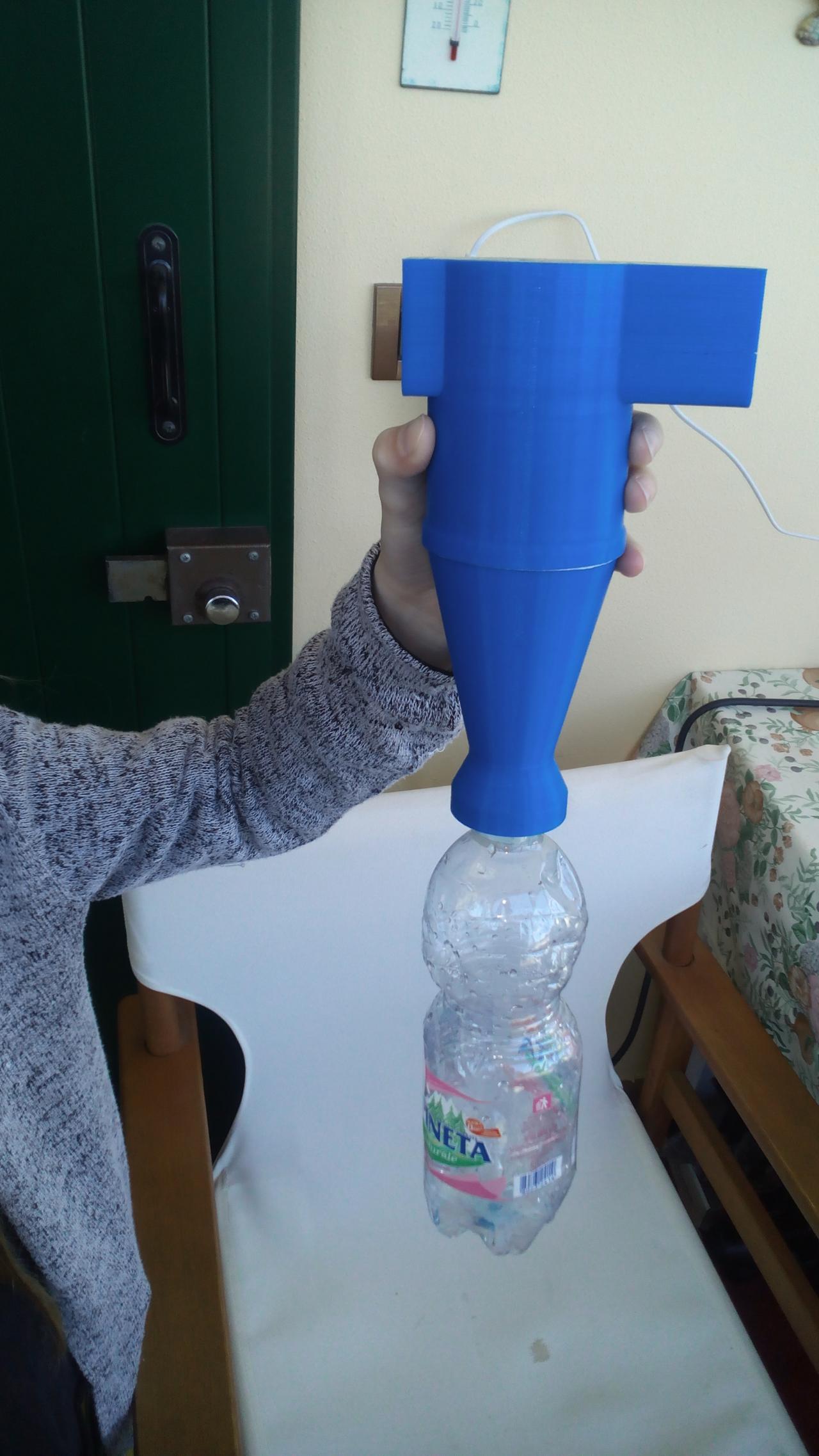

Il materiale aspirato cade nella bottiglia di plastica lasciando i filtri dell'aspiratore puliti.

http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170312_120836.jpg



Il progetto originale è reperibile qui



---------------
Chi non si indebita fa la rabbia degli usurai



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3693

Stato:



Inviato il: 12/03/2017 14:36:37

Ciao righetz,
ormai non ti ferma più nessuno, complimentoni!!!


CITAZIONE

Altro difetto più grave è che durante la stampa della parete sottile ci sono alcuni strati che tra di loro.....

...un piccolo suggerimento, prima che il danno peggiori, potresti stampare un collarino in due pezzi che tenga serrata la crepa...

tipo questo

http://www.energialternativa.info/public/newforum/ForumEA/Q/images%20(2)-800x800.jpg



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)
