Oscilloscopio digitale
FinePagina

calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 23/01/2016 20:58:21

Ho provato a collegare l'uscita di un trasformatore 9V AC, viene visualizzata un'onda sinusoidale che a me sembra perfetta, appena potrò posterò una foto.

Mi è stato detto che l'oscilloscopio da me acquistato è più adatto a misure di elettrotecnica che di elettronica. Per mancanza di tempo non ho ancora avuto modo di approfondire l'argomento, ma a breve conto di rimediare.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 23/01/2016 23:14:49

Il tuo oscilloscopio, che a 17 euro è un affarone (quando avevo 18 anni ci volevano 1.000.000 di lire per comprare qualcosina...), campiona a 1MPS, ovvero in 1 secondo campiona 1 milione di volte.

Sono tanti campioni ma, se ad esempio, misuri una sinusoide a 500 kHz, in un'onda completa ci saranno solo 2 campioni...

Ora non è che tutti i giorni si ha a che fare con frequenze così elevate, tuttavia se si effettua una misura di un segnale impulsivo o con spike o con fronti di salita veloci, un limitato numero di campioni genera errori o errate interpretazione di alcune informazioni.

Se si ha a che fare con misure di motori, trasformatori o segnali a bassa frequenza il problema è praticamente inesistente, con misure elettroniche, in base a cosa si sta misurando, il problema potrebbe essere importante.

Se, per esempio, si vuole migliorare l'efficienza di un convertitore DC-DC occorre lavorare sui fronti di salita/discesa dei finali e un campionamento a 1 MPS è insufficiente.

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 24/01/2016 17:13:40

elix,a me l'oscilloscopio servirebbe proprio per il convertitore dc-dc
che lavorerà circa a 400mhz.(al massimo)
quante onde dovrei vedere con questo oscilloscopio?



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 24/01/2016 18:11:29

Penso che per sperimentare un po', con tutti i suoi limiti, possa bastare. Appena avrò tempo mi riprometto di misurare la corrente in uscita dell'inverter del solare, voglio vedere se è veramente una sinusoidale pura come dichiarato dal produttore cinese.

Per iniziare veramente a sperimentare dovrò terminare i cancelletti di sicurezza che voglio installare all'esterno delle porta finestre dei balconi, ma sono ancora agli inizi.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 25/01/2016 19:27:43

Grafici di trasformatori:

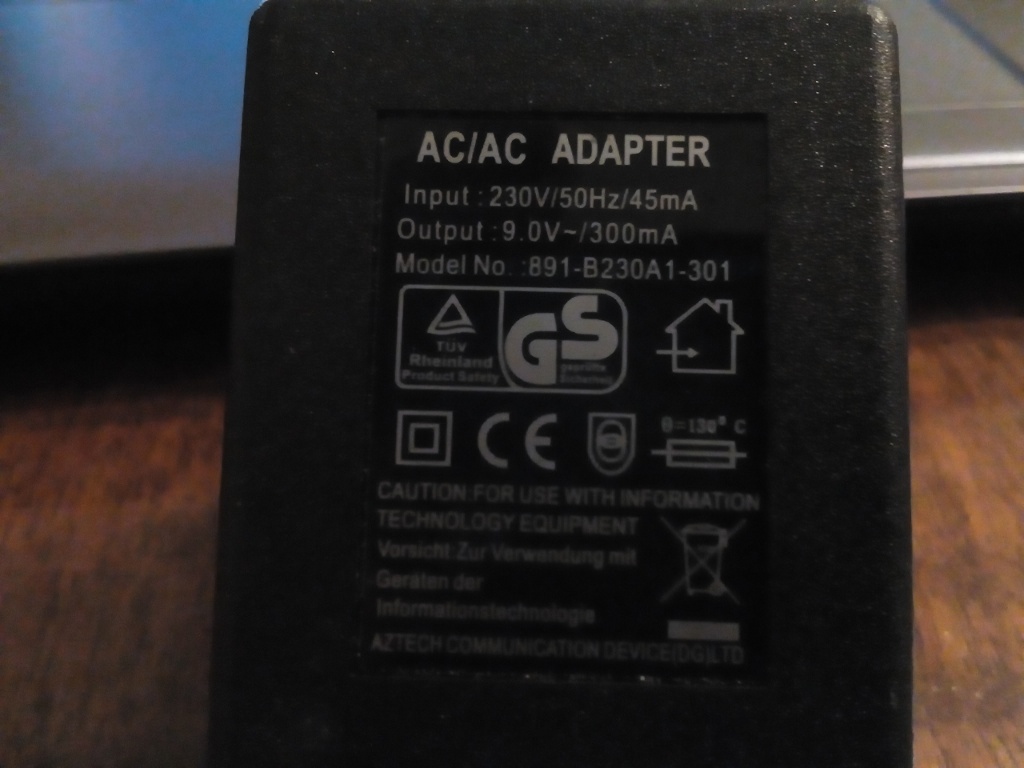

Trasformatore 1 da 220AC a 9AC

http://www.energialternativa.info/public/newforum/ForumEA/H/tra1.jpg



http://www.energialternativa.info/public/newforum/ForumEA/H/gratra1.jpg



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 25/01/2016 19:31:27

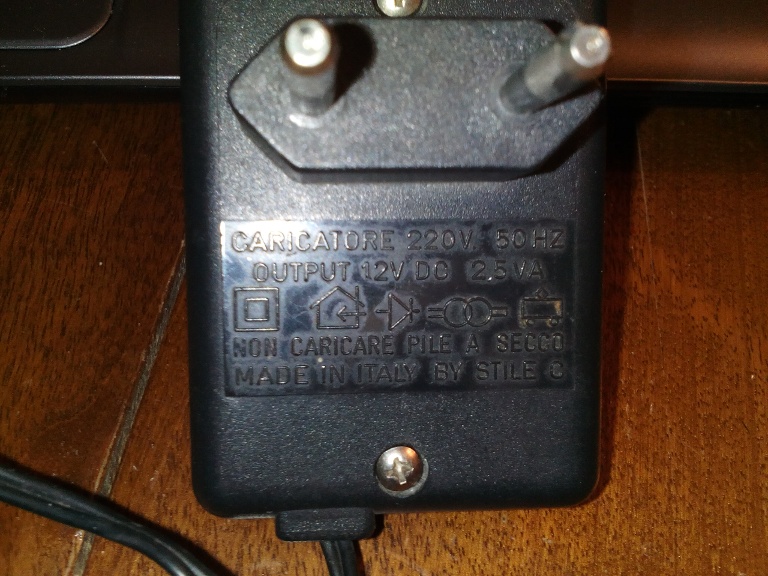

Trasformatore 2 220AC 5V DC

http://www.energialternativa.info/public/newforum/ForumEA/H/tra2.jpg

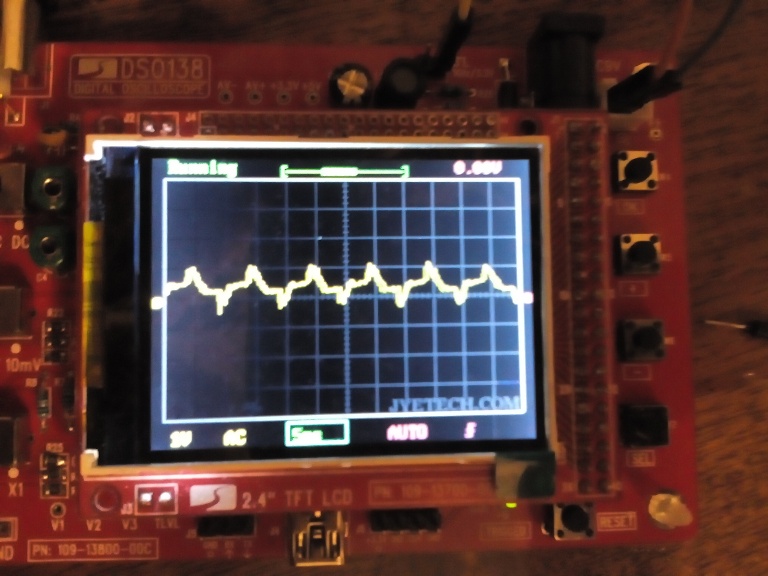

Grafico a vuoto

http://www.energialternativa.info/public/newforum/ForumEA/H/gratra2.jpg

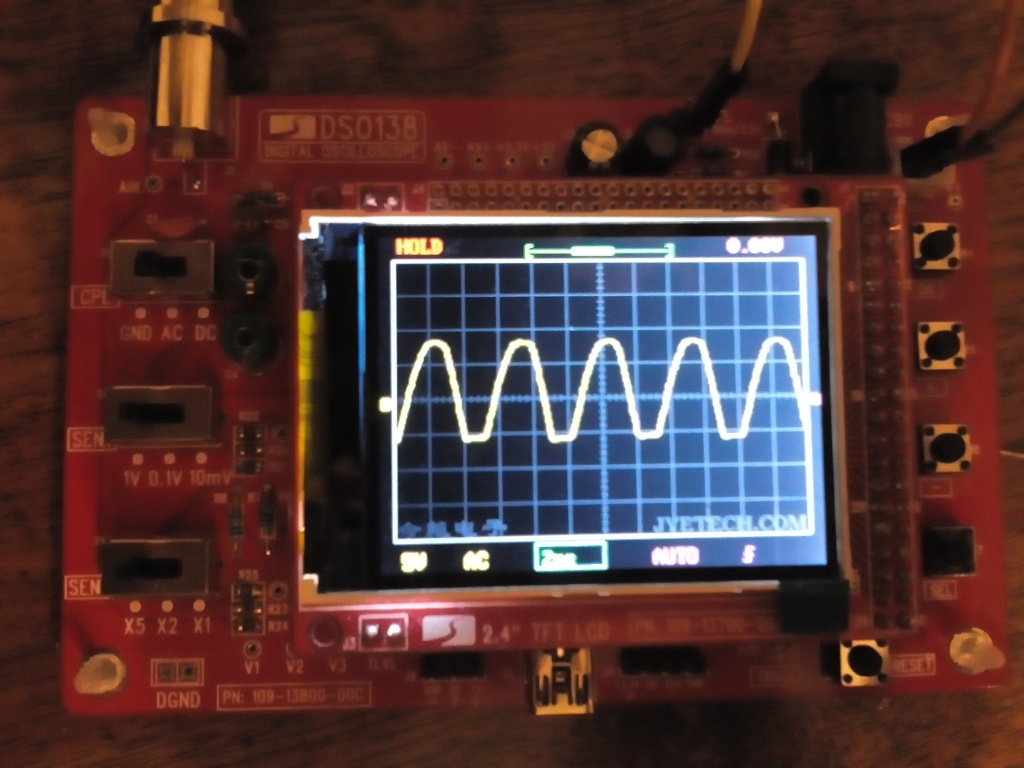

grafico con carico (led + R500 ohm)

http://www.energialternativa.info/public/newforum/ForumEA/H/gratra2_1.jpg



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 25/01/2016 19:32:54

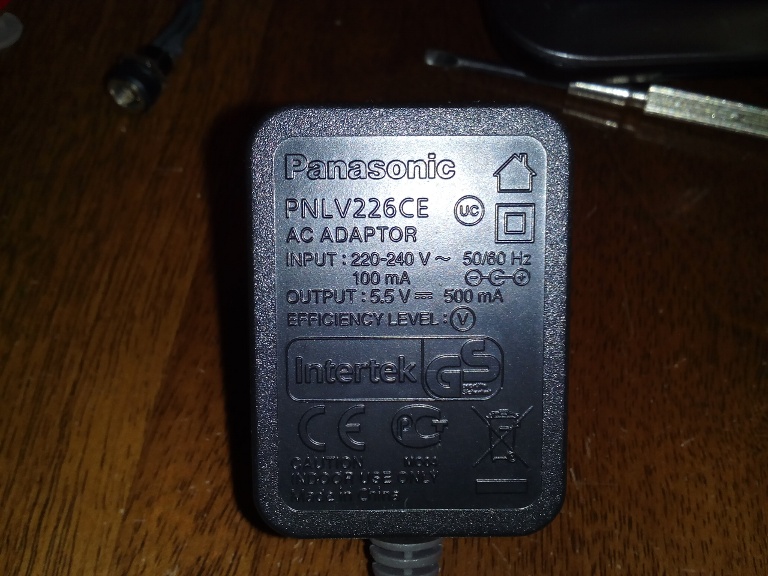

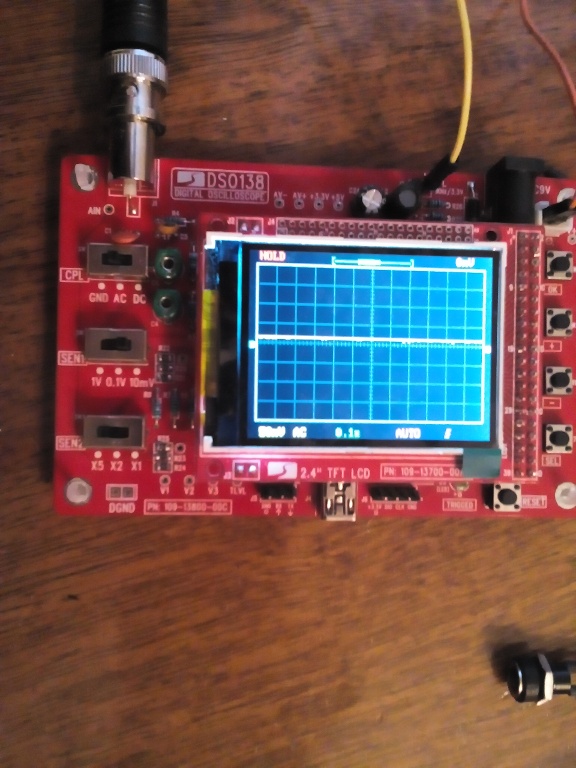

Trasformatore 3

http://www.energialternativa.info/public/newforum/ForumEA/H/tra3.jpg



http://www.energialternativa.info/public/newforum/ForumEA/H/gratra3.jpg



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 25/01/2016 19:33:54

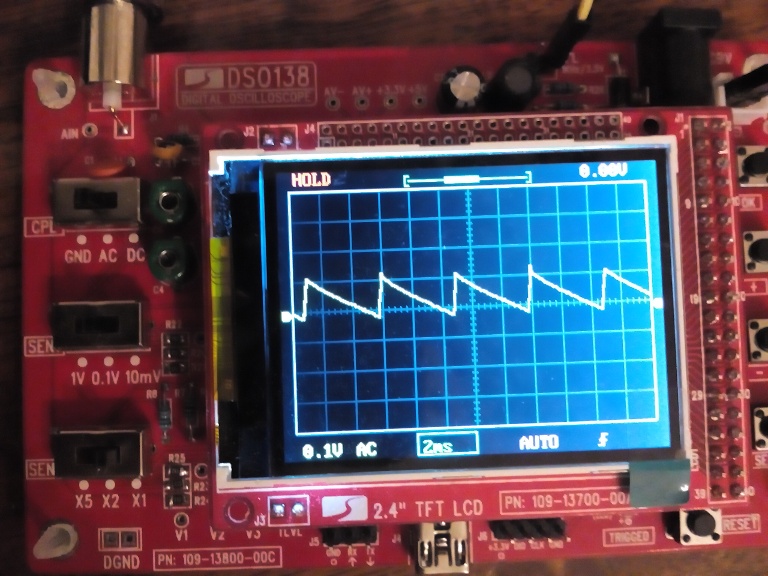

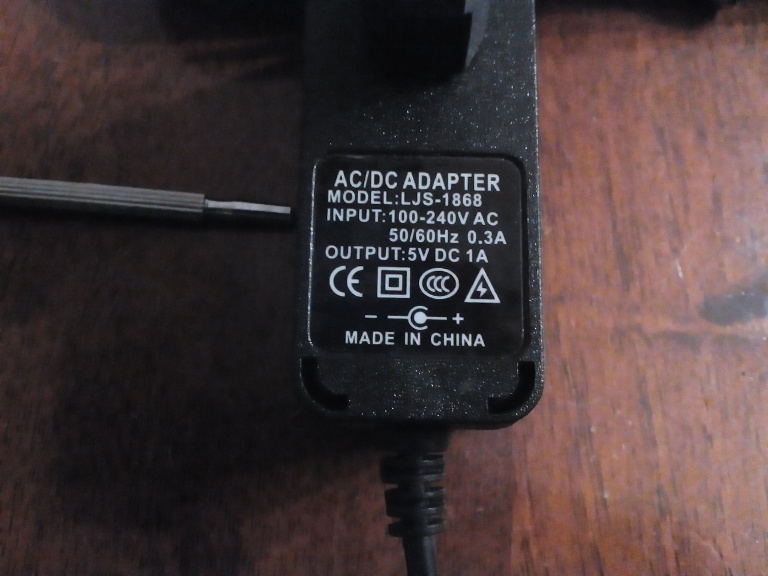

Trasformatore 4

http://www.energialternativa.info/public/newforum/ForumEA/H/tra4.jpg



http://www.energialternativa.info/public/newforum/ForumEA/H/gratra4.jpg



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 25/01/2016 19:34:46

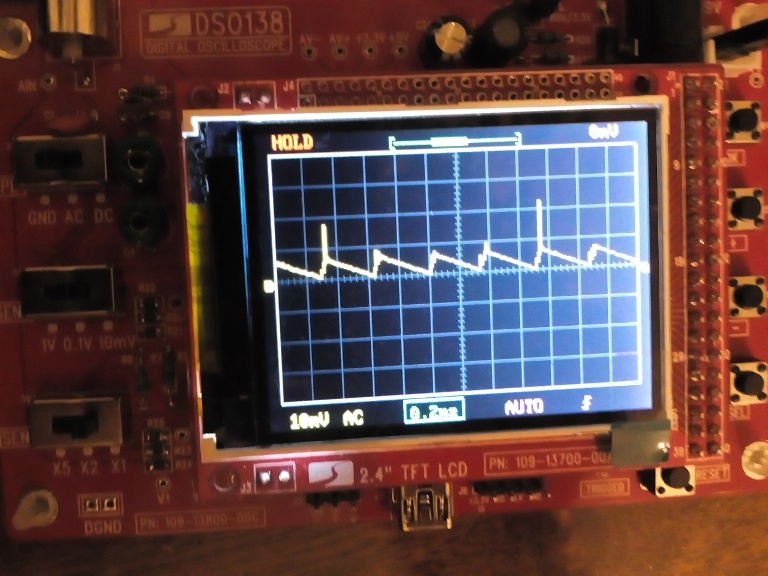

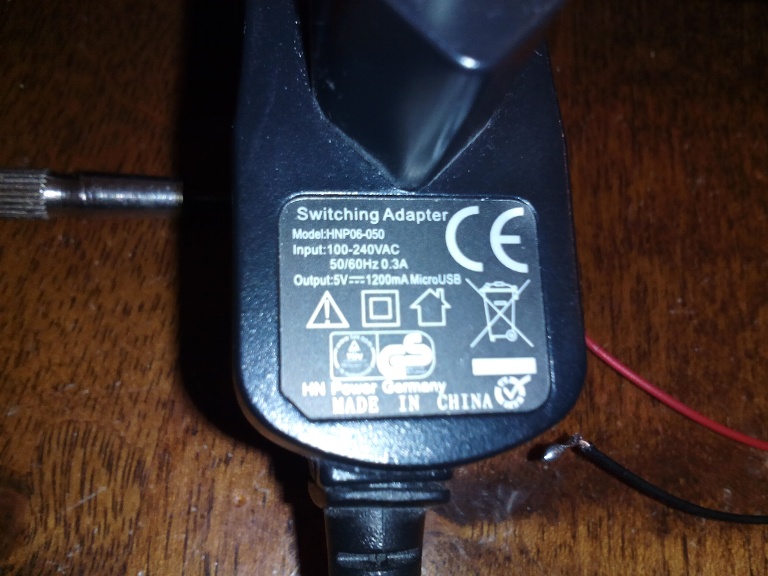

Trasformatore 5

http://www.energialternativa.info/public/newforum/ForumEA/H/tra5.jpg



http://www.energialternativa.info/public/newforum/ForumEA/H/gratra5.jpg



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 25/01/2016 21:02:42

Dai risultati il primo e il secondo si salvano. Gli altri dal segnale di uscita sembrano fatti in estrema economia.



---------------
Chi non si indebita fa la rabbia degli usurai



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 25/01/2016 21:22:58

@Calcola:

Ma fa misure di tensione, frequenza, etc. automatiche ?

In ogni caso è bellissima la funzione Hold... sul mio oscilloscopio non c'è !!!

CITAZIONE (inventoreinerba, 24/01/2016 17:13:40 ) Discussione.php?213377&2#MSG17

elix,a me l'oscilloscopio servirebbe proprio per il convertitore dc-dc
che lavorerà circa a 400mhz.(al massimo)
quante onde dovrei vedere con questo oscilloscopio?


Faccine/eek.gifFaccine/eek.gifFaccine/eek.gif

400 MHz ?!?

wow... mai visto un DC-DC a frequenza così elevata...

Sicuramente si tratta di 400 KHz...

Quell'oscilloscopio campiona a 1 MPS, ovvero fa 1 milione di campioni al secondo, quindi tra un campione e il successvo trascorrono:

1/1.000.000 = 0,000.001 Secondi, ovvero 1 uS.

Considera che un finale di potenza ha dei tempi di commutazione che vanno da circa 0,1 a circa un paio di uS, quindi un campionamento a 1 uS è del tutto insufficiente per ottimizzare il sistema...

Se modifichi il driver per diminuire i tempi di commutazione non sei in grado di capire quali benefici ha apportato la tua modifica.

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 25/01/2016 22:37:00

CITAZIONE (righetz, 25/01/2016 21:02:42 ) Discussione.php?213377&2#MSG24

Dai risultati il primo e il secondo si salvano. Gli altri dal segnale di uscita sembrano fatti in estrema economia.


Sono vecchi caricabatterie di cellulari o similari



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



elgringo

Avatar
KiloWatt


Gruppo:Utente
Messaggi:195

Stato:



Inviato il: 26/01/2016 14:45:05

Vado a memoria di quando leggevo, nuova elettronica, costruendo un prescaler adatto si può aumentare ulteriormente la portata in frequenza di questo bellissimo gioiellino, roba da fantascienza ai miei tempi.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 26/01/2016 20:27:33

La forma d'onda seghettata o con vistosi spike di quei caricabatteria per cellulari, possono influire sulla qualità della ricarica della batteria e di conseguenza sulla durata?



---------------
Chi non si indebita fa la rabbia degli usurai



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 26/01/2016 22:59:44

elix,hemm.... volevo dire khz

Per la forma d'onda seghettata secodo me non dovrebbe influire sulla durata della batteria,ma invece può capitare,con caricatori troppo economici, che un cellulare touch screen vada tutto per conto suo mentre è sotto carica.non si riesce a utilizzare. addirittura a volte fa lui le cose senza che io tocchi lo schermo.forse può far partire anche qualche chiamata.ma non so se dipendeva dalla forma d'onda d'uscita oppure da uno scarso isolamento dalla rete dell'alimentatore ultra economico.
