Lavastoviglie Rex Techna TT800 - Non scalda l'acqua - *** RISOLTO ***
FinePagina

monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 25/10/2016 17:25:57

l'alimentazione a 220 vac è sui piedini JA1-JA2......e arriva. misurato con tester.



monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 25/10/2016 17:29:47

retro



monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 25/10/2016 17:39:30

retro

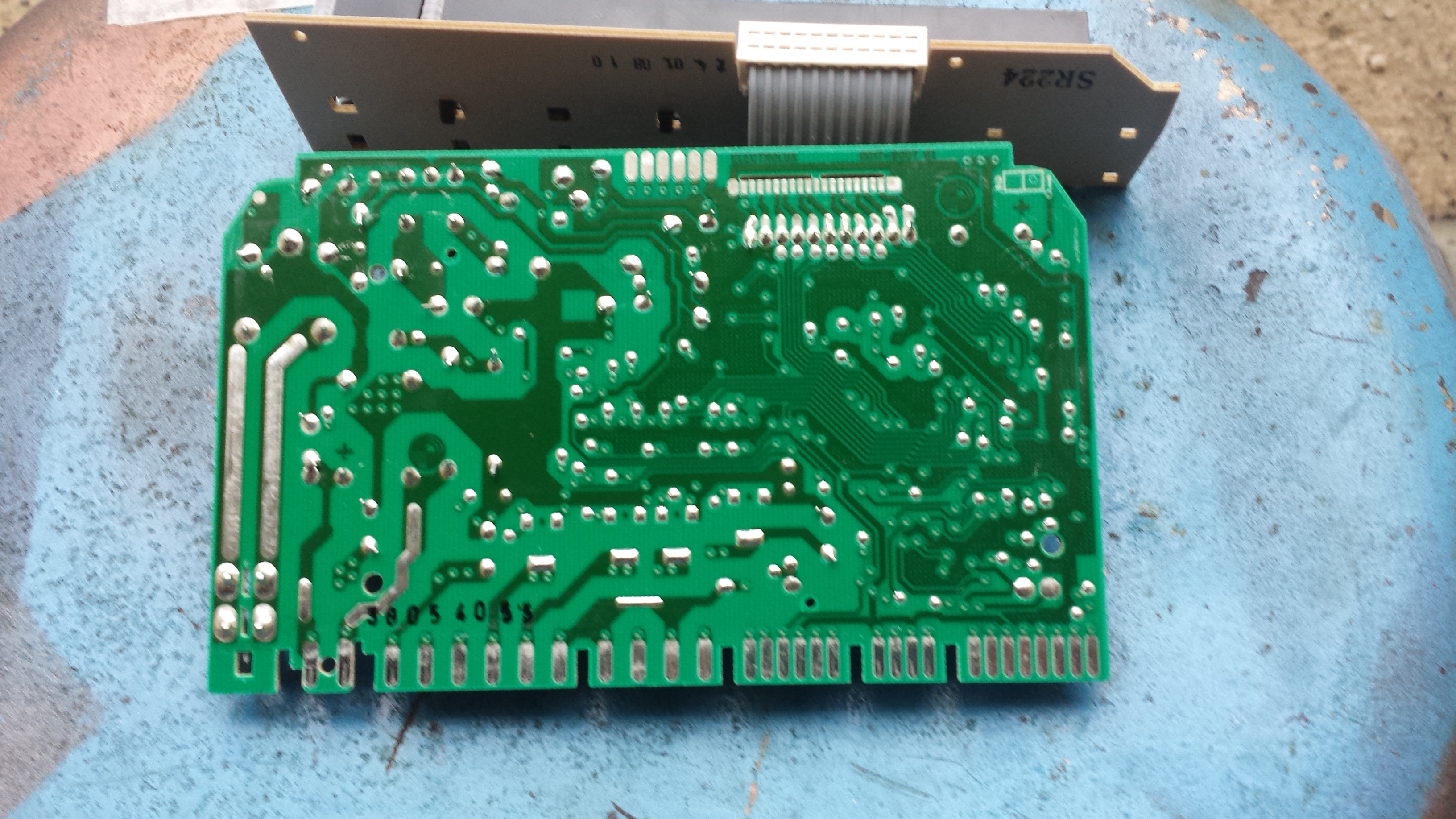

Immagine Allegata: 20161025_173620[1].jpg

ForumEA/N/20161025_173620[1].jpg



farstar1965

Avatar
KiloWatt


Gruppo:Utente
Messaggi:293

Stato:



Inviato il: 25/10/2016 19:37:45

Due brutte saldature su TY4 ?



---------------
Più impari più ti rendi conto di quanto sei ignorante.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 25/10/2016 20:35:19

Eccomi... non ho molto tempo, devo andare a cena, in ogni caso provo a fare una piccola analisi.

La scheda in questione è costituita da uno stadio di alimentazione (sulla parte destra) che gira intorno all'integrato TNY253GN che si occupa di trasformare la 220 Volt in arrivo in (bassa) tensione continua per alimentare la scheda.

Poichè nel tuo caso non c'è segno di vita viene da ipotizzare che il piccolo alimentatorino switching sia guasto e che quindi la scheda non risulta alimentata.

Non conosco le tue conoscenze elettroniche né la tua attrezzatura, ti suggerirei di cercare di capire se lo stadio di alimentazione funziona ma se ti sembra una cosa troppo complicata potresti anche provare a sostituire direttamente l'integrato in questione (U3) visto l'esiduo costo di 5,63 euro spedido, vedi qui.

Considera che per lo stadio di alimentazione fa tutto lui, ha all'interno anche il finale di potenza che pilota il piccolo trasformatore T1.

Ma non è detto che sia per forza lui il problema, potrebbe essere presente un corto dopo lo stadio di alimentazione oppure ci potrebbe essere un minuscolo fusibile SMD interrotto...

Fammi capire quali sono le tue competenze in modo da regolarmi su che prove farti fare.

A presto, Elix


P.S. TY4 dovrebbe essere un triac, sicuramente aziona qualche attuatore, quindi lo escluderei per logica come guasto che non fa accendere la scheda.



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 25/10/2016 22:22:16

Grazie per la risposta.
Dimmi le prove che devo fare. ...se ho ben capito allora è l'integrato che comanda il T1?



monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 25/10/2016 22:25:55

Ho tester digitale e conoscenze elettrotecniche.....adesso non sono in casa quindi non ho la scheda tra le mani.ma domattina se mi dici cosa provare lo faccio poi ti dico . grazie.



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:6901

Stato:



Inviato il: 25/10/2016 22:30:41

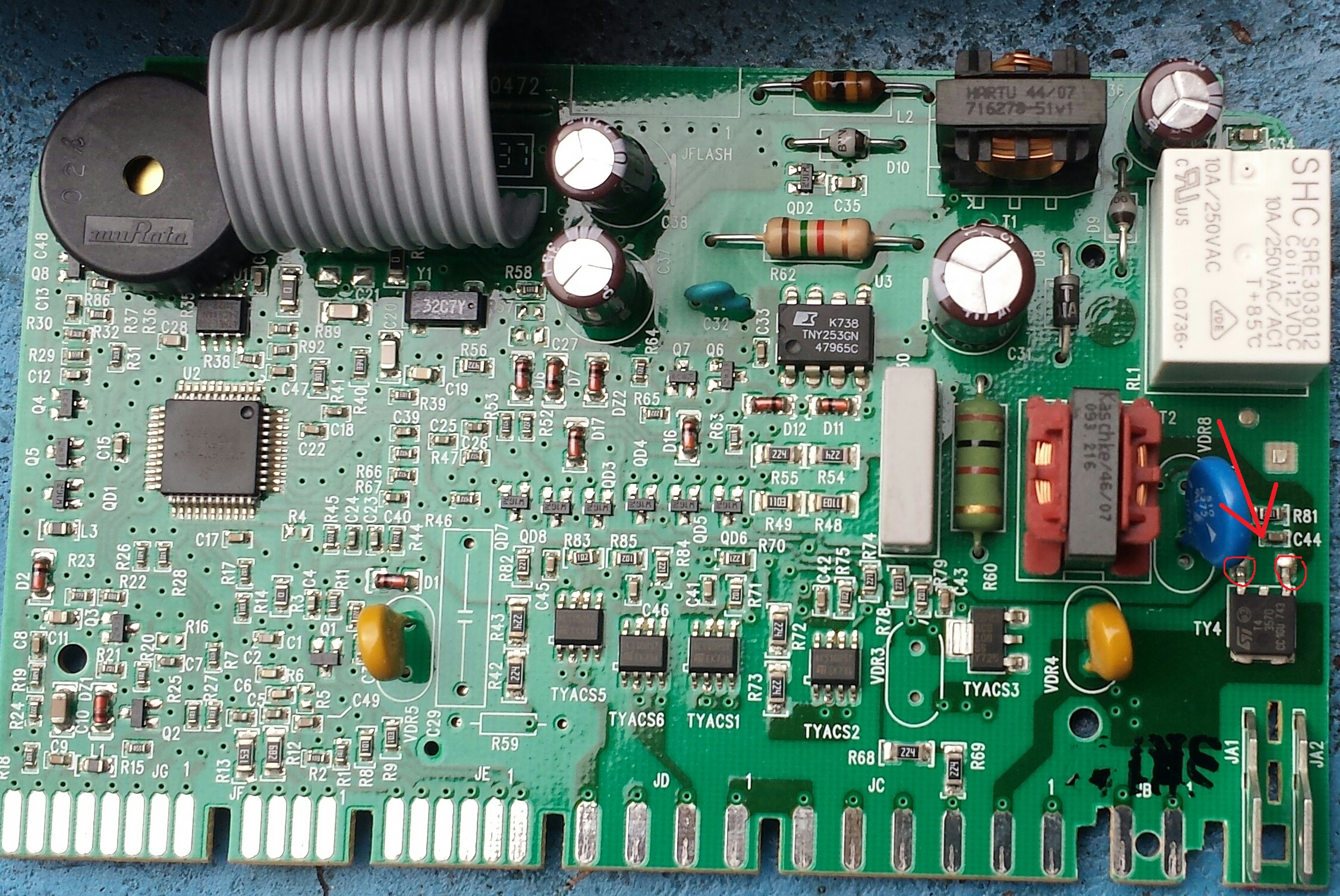

farstar1965 non ha torto, io una scaldatina a quelle saldature la darei, non costa nulla, al limite non risolvo però proverei.



Immagine Allegata: Tecna.jpg

ForumEA/N/Tecna.jpg



---------------
Inverter PIP4048MS, 15 pannelli 250W, 500A FIAMM 12FIT100



monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 25/10/2016 22:40:16

Tentar non nuoce......proverò. grazie.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 25/10/2016 22:58:11

Come visibile dallo schema riportato sul datasheet:

http://www.energialternativa.info/public/newforum/ForumEA/N/schema.jpg



TY4 è il triac che comanda la pompa principale, se fosse dissaldato la pompa non partirebbe ma la scheda si accenderebbe, se fosse in corto la pompa si accenderebbe non appena si accende la lavastoviglie, se sul gate ci fossero 220 Volt, probabilmente sarebbe già saltato il micro e una saldatura non cambia le cose...

Se non si accende nessun Led è un problema di alimentazione e quindi va risolto quel problema.

Il problema può essere a monte, ovvero lo switching non riceve corrente perchè è saltato qualche collegamento, qualche fusibile o qualche abilitazione ma monteregio73 dice che è tutto ok, allora può essere lo switching vero e proprio e poichè il componente più delicato è l'integrato U3 potrebbe essere sensato sostituirlo senza stare a impazzire con la speranza che funzioni, oppure può essere qualche problema successivo allo stadio di alimentazione che lo manda in protezione.

Ora che so qualcosa in più su monteregio73 possiamo provare a fare qualche altra prova...

Tuttavia mi occorre una foto migliore del retro della scheda, quella che hai allegato è troppo mossa, non riesco a seguire le piste, riesci a farne una migliore ?

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 25/10/2016 23:17:34

Si domattina la posto una migliore anche se la dimensione max di 3 Mb. grazie



monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 25/10/2016 23:18:34

Tenterò di non farla mossa



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 25/10/2016 23:31:42

CITAZIONE (monteregio73, 25/10/2016 23:17:34 ) Discussione.php?213458&9#MSG132

Si domattina la posto una migliore anche se la dimensione max di 3 Mb. grazie

No, anche più grande... guarda qui !



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 26/10/2016 00:30:54

Ok....domattina la mando.



monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 26/10/2016 06:31:01

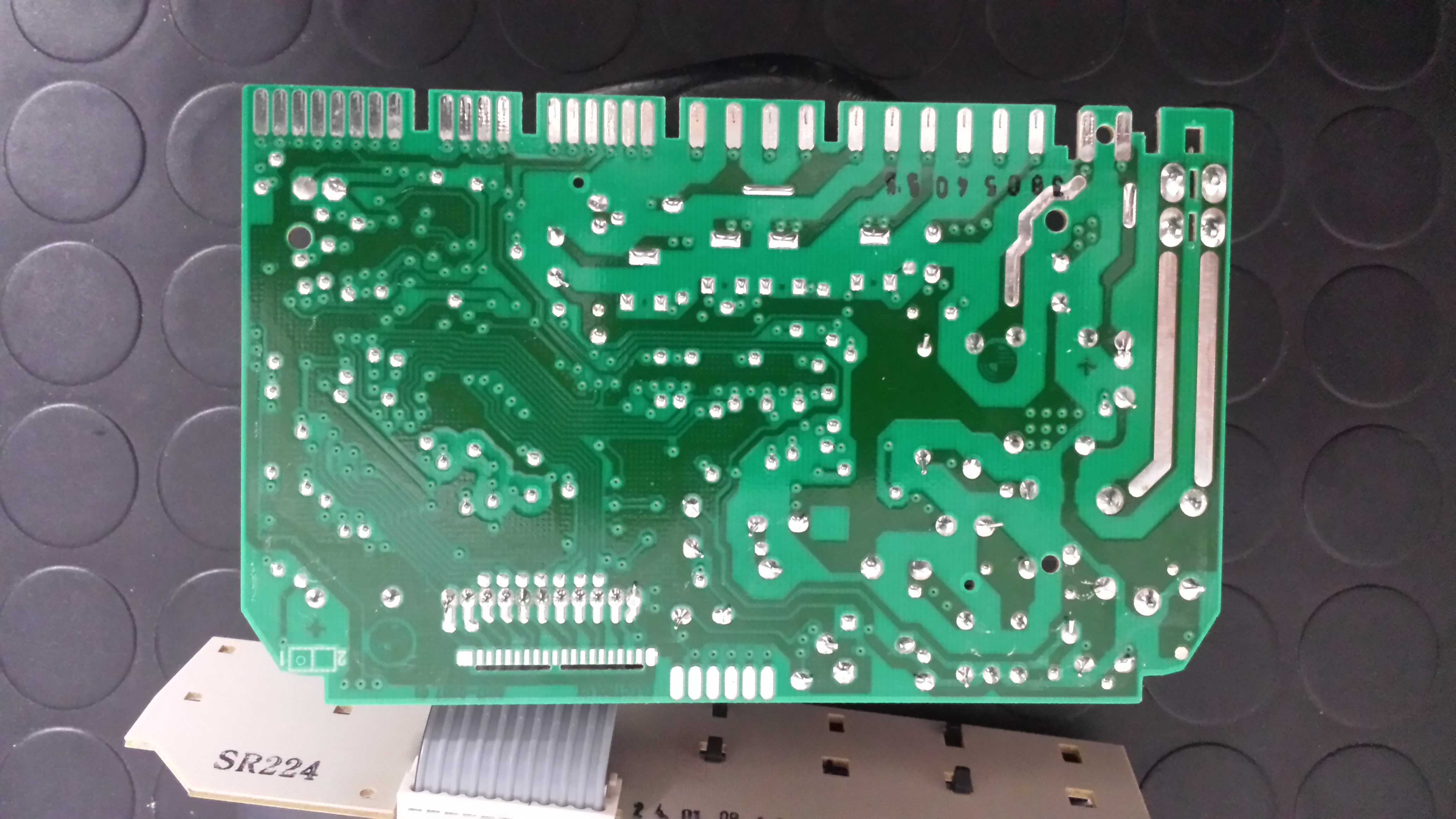

ecco le foto spero vadano bene.



Immagine Allegata: 20161026_062107[1].jpg

ForumEA/N/20161026_062107[1].jpg
