Realizziamo una RAM PUMP dal fonditore, Valvola per fusione
FinePagina

BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 10/04/2016 02:09:47

Al momento non ho idee valide su come realizzare la valvola, tuttavia vorrei contribuire fissando alcuni punti fondamentali:

- Portata: come già detto la valvola non deve creare strozzature alla portata, ma nemmeno il contrario poiché una portata maggiore vuol dire una velocità minore e quindi colpo più contenuto. Quindi qualunque sia la geometria, la sezione di ingresso deve rimanere costante in ogni punto della valvola.
E tale portata deve rimanere costante nel tempo il più possibile (per permettere all'acqua di prendere velocità) diminuendo solo nella fase di chiusura della valvola (che deve essere più rapida possibile), poiché, al contrario di come dice Bolle, la sovrapressione è direttamente proporzionale alla velocità di chiusura della valvola, ovvero più la valvola si chiude rapidamente e più la sovrappressione è grande;

- Fluidodinamica: il percorso dell'acqua dovrebbe essere il più lineare possibile, in ogni fase della valvola (aperta, in chiusura, chiusa), per migliorare l'efficienza della RamPump. Un percorso non corretto provoca turbolenze che rallentano la ripresa del flusso, la velocità del flusso, la velocità di chiusura della valvola, insomma è come con le lampadine: a parità di energia consumata le Led fanno più luce. Lo scopo è realizzare una valvola che sia migliore! Una valvola ideale dovrebbe avere, quando aperta, una forma identica a quella di un tubo dove l'acqua non si accorgerebbe di passare nella valvola stessa... Ma poi come la chiudiamo ???
La valvola Clappè o a sportello, in fase di chiusura potrebbe creare turbolenze indesiderate... Ma la fluidodinamica non è una materia che conosco;

- Regolazioni: nel limite del possibile sarebbe bello poter realizzare una valvola dove è possibile effettuare qualche regolazione per preferire più pressione o più portata, per adattarsi a flussi piccoli o grandi, etc;

- Manutenzione: dobbiamo realizzare una valvola robusta, dove non ci sono parti che dopo 1 mese occorre sostituire perché usurate. Nella Clappè, ad esempio, la cerniera potrebbe essere un punto debole ! Inoltre deve essere resistente a possibili particelle presenti nell'acqua di un torrente quali detriti, etc che dovessero superare il filtro in ingresso alla RamPump oltre che all'acqua stessa e alle intemperie di ogni giorno;

- Costo: dobbiamo sempre tener presente che una valvola di fondo da meno di 5 euro svolge egregiamente il suo lavoro, il costo della nuova valvola deve essere ragionevole;

- Autonoma: la valvola deve essere completamente meccanica e automatica, è esclusa, naturalmente, ogni fonte di energia esterna.

Osservazioni:

- In test svolti si è potuto osservare che l'uso di molle non è funzionale poiché queste tendono ad aumentare la loro resistenza man mano che la valvola si chiude perdendo efficienza. Risulta molto conveniente sfruttare la gravità per tenere la valvola aperta, è molto funzionale, oppone forza costante, non si arrugginisce, non si spezza, non costa nulla, non occupa spazio.

- In utilizzi continui si è osservata l'usura delle parti che sfregano: nel limite del possibile sono da preferire soluzioni alternative.

- Dobbiamo sempre tener presente che la valvola di fondo da 5 euro funziona incredibilmente bene: non ha senso una realizzazione con risultati equivalenti, dobbiamo ottenere di più !!!

Per ora mi fermo ma tranquilli, appena Bolle sbaglia subito lo Faccine/Smileys_0235.gif !!!

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3547

Stato:



Inviato il: 10/04/2016 08:37:08

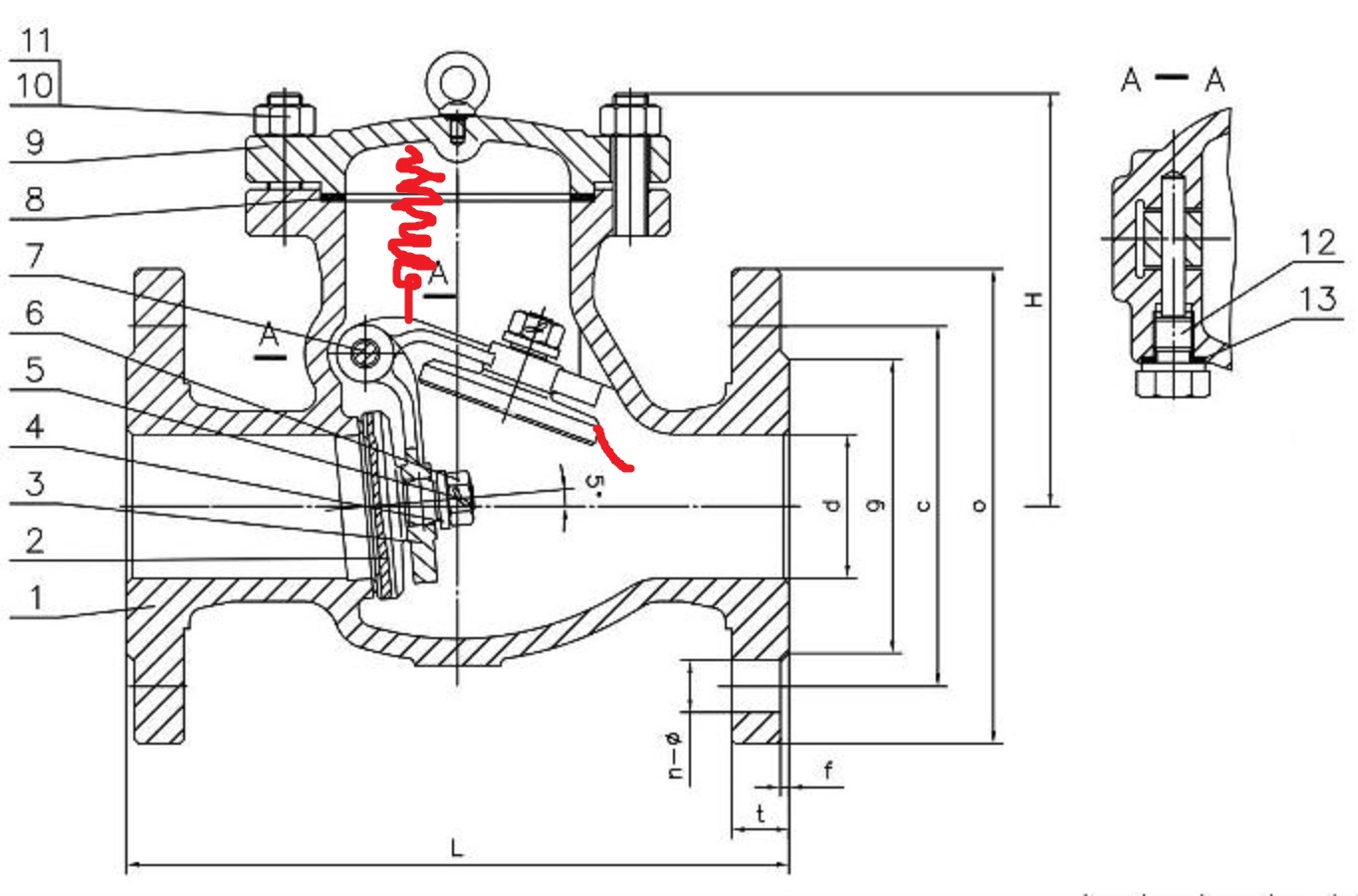

valvola clapet modificata con aggiunta di molla e paletta



Immagine Allegata: valvola-ritegno-clapet 200.jpg

ForumEA/L/valvola-ritegno-clapet 200.jpg



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 10/04/2016 08:43:41

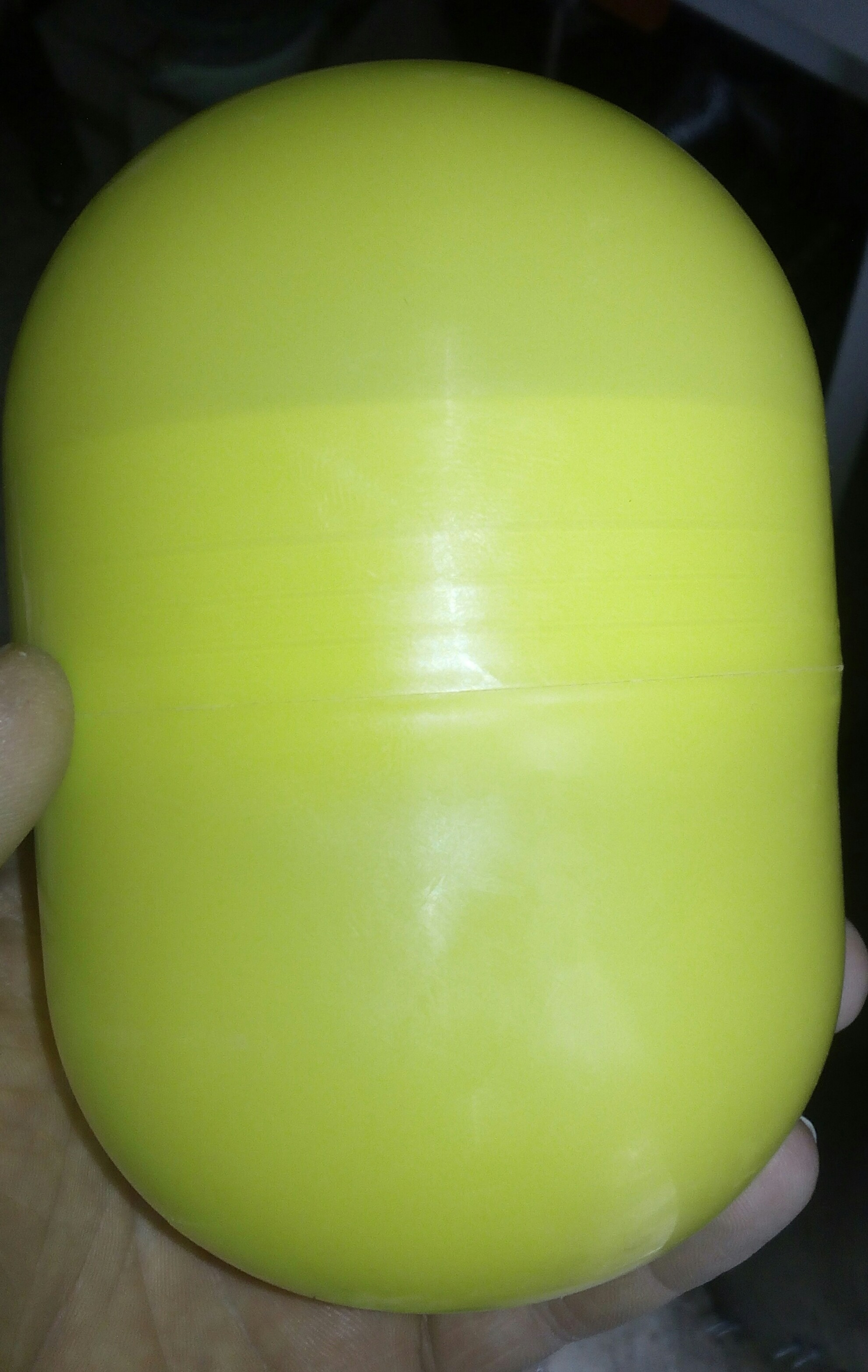

Questo oggetto in plastica si trova nelle uova di cioccolato di una nota marca. Può servire per prendere spunto? È apribile per aggiungere della massa per aumentare il peso, ha una forma cilindrica con forme arrotondate alle estremità. Da valutare....



Immagine Allegata: IMG_20160410_083359.jpg

ForumEA/L/IMG_20160410_083359_1.jpg



---------------
Chi non si indebita fa la rabbia degli usurai



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3547

Stato:



Inviato il: 10/04/2016 08:48:18

questa è una valvola clapet, corpo in ottone, facilmente reperibile del costo di circa 10€ in misure da 1" o da 1/2"
ho aggiunto,in rosso, una paletta e una molla.
paletta e molla vanno tarate in modo che la valvola si chiuda quando
il flusso di acqua raggiunge il 90% della velocita massima(la velocita massima è quella che viene raggiunta senza mettere la valvola sul tubo)
Quando la valvola inizia la chiusura la forza dell'acqua sullo sportello aumenta e la velocità di chiusura aumenta,dando un bel colpo d'ariete.
l'uso della molla invece della forza peso consente di ridurre la massa battente.
per i problemi di usura bisognerebbe farla andare un po' per vedere se e dove si verificano ed eventualmente porvi rimedio.
qualcuno vuole provare a farla?



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5790

Stato:



Inviato il: 11/04/2016 04:33:44

Ho passato un weekend molto molto pesante...

CITAZIONE (BellaEli, 10/04/2016 02:09:47 ) Discussione.php?213647&3#MSG32


poiché, al contrario di come dice Bolle, la sovrapressione è direttamente proporzionale alla velocità di chiusura della valvola,

A volte sei simpatico...ho sistemato sopra



CITAZIONE (inventoreinerba, 10/04/2016 08:48:18 ) Discussione.php?213647&3#MSG35
questa è una valvola clapet ....

Hai già dato un'occhiata a queste discussioni?
LINK 1
LINK 2
LINK 3
LINK 4
LINK 5


Se ho tempo faccio qualche calcolo per vedere quanto le differenti forme influiscono nel flusso di chiusura!



Modificato da Bolle - 11/04/2016, 04:37:51


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3547

Stato:



Inviato il: 11/04/2016 13:22:06

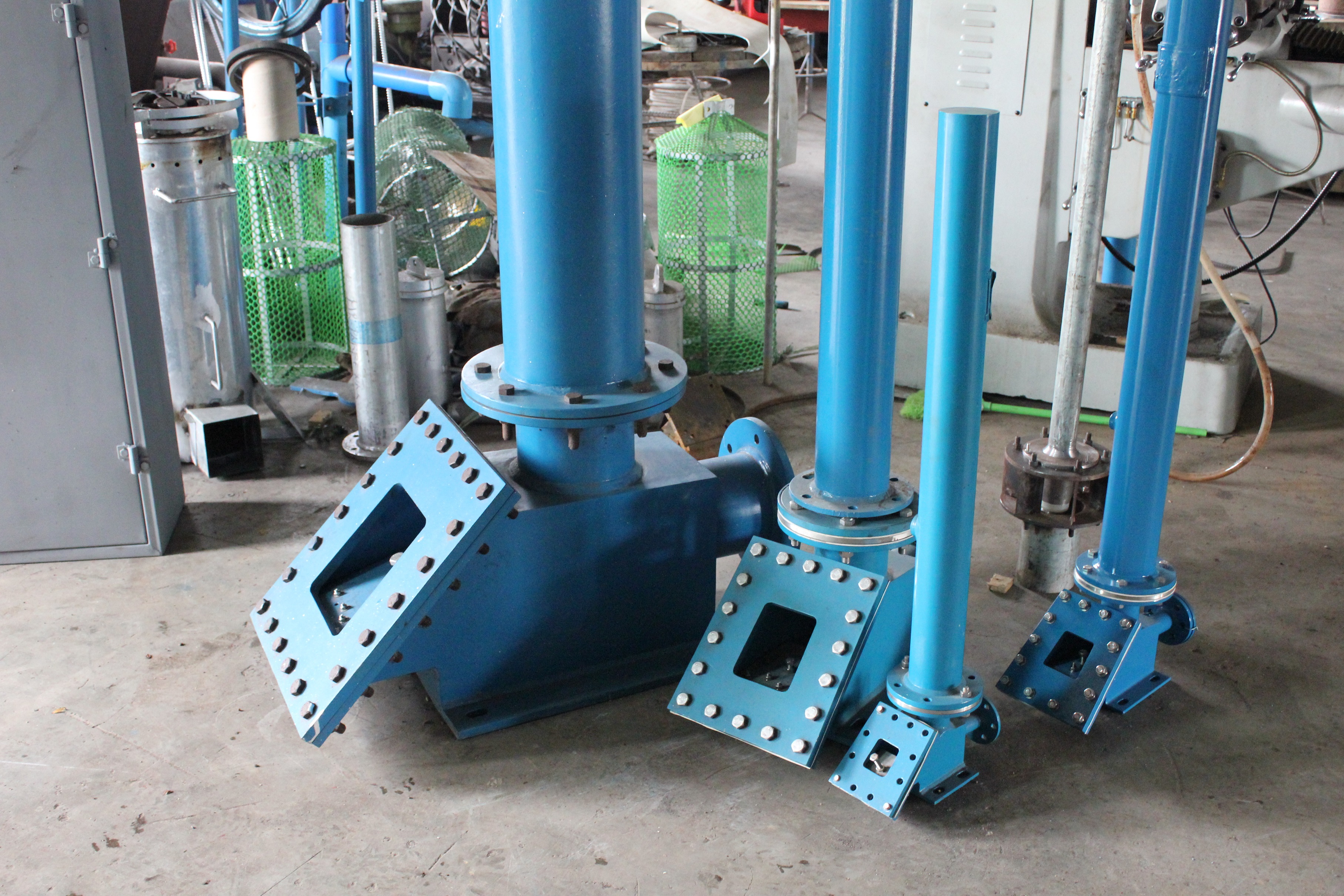

queste valvole ramp pump le avete viste?



Immagine Allegata: ram-pump 70.jpg

ForumEA/L/ram-pump 70.jpg



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3547

Stato:



Inviato il: 11/04/2016 13:32:37

La valvola è quello sportello dentro la parete a 45°
ma il cilindro verticale è un polmone?
(digitare in Google "Katuwang ram pump")



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5790

Stato:



Inviato il: 20/04/2016 11:20:55

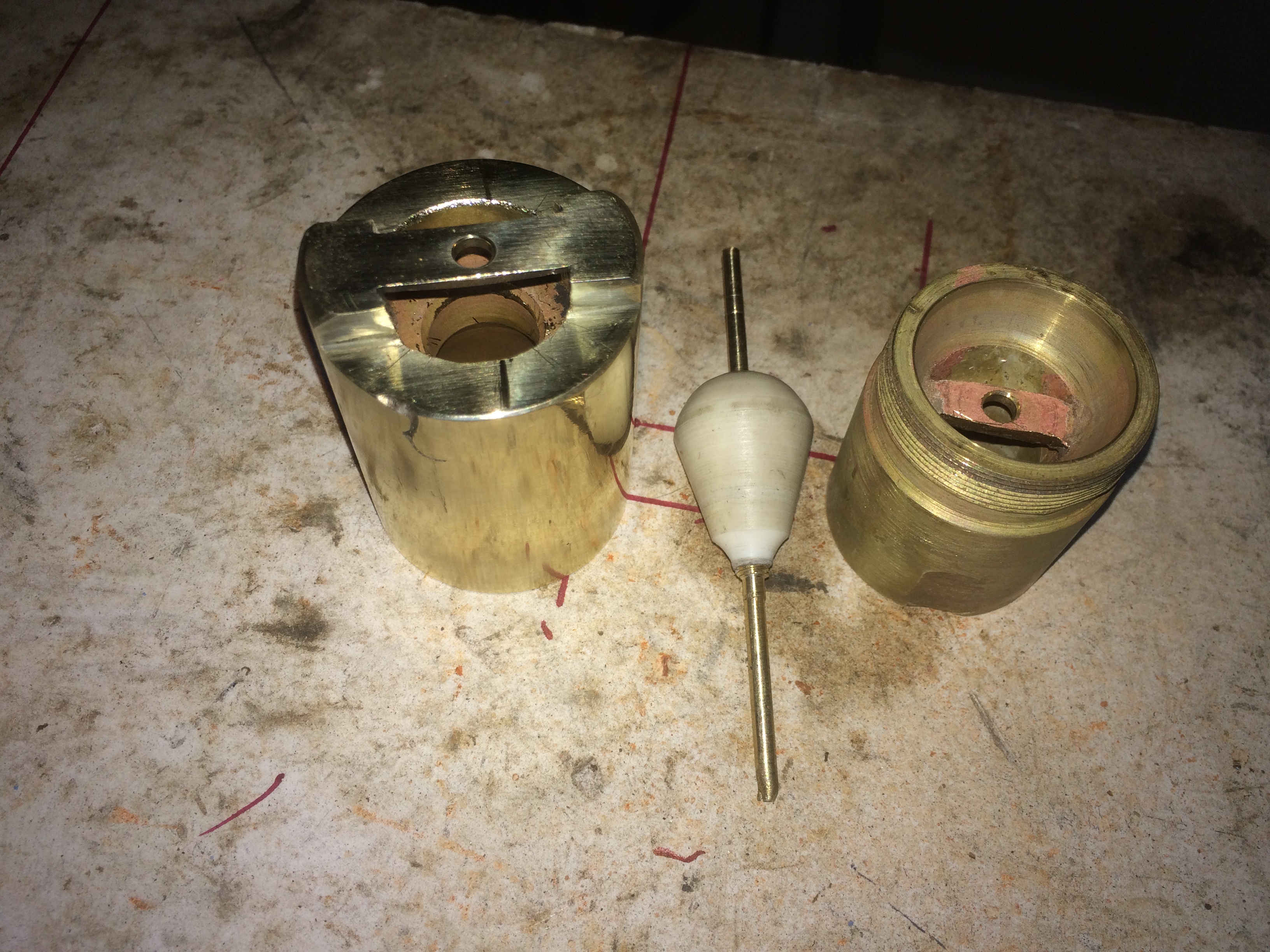

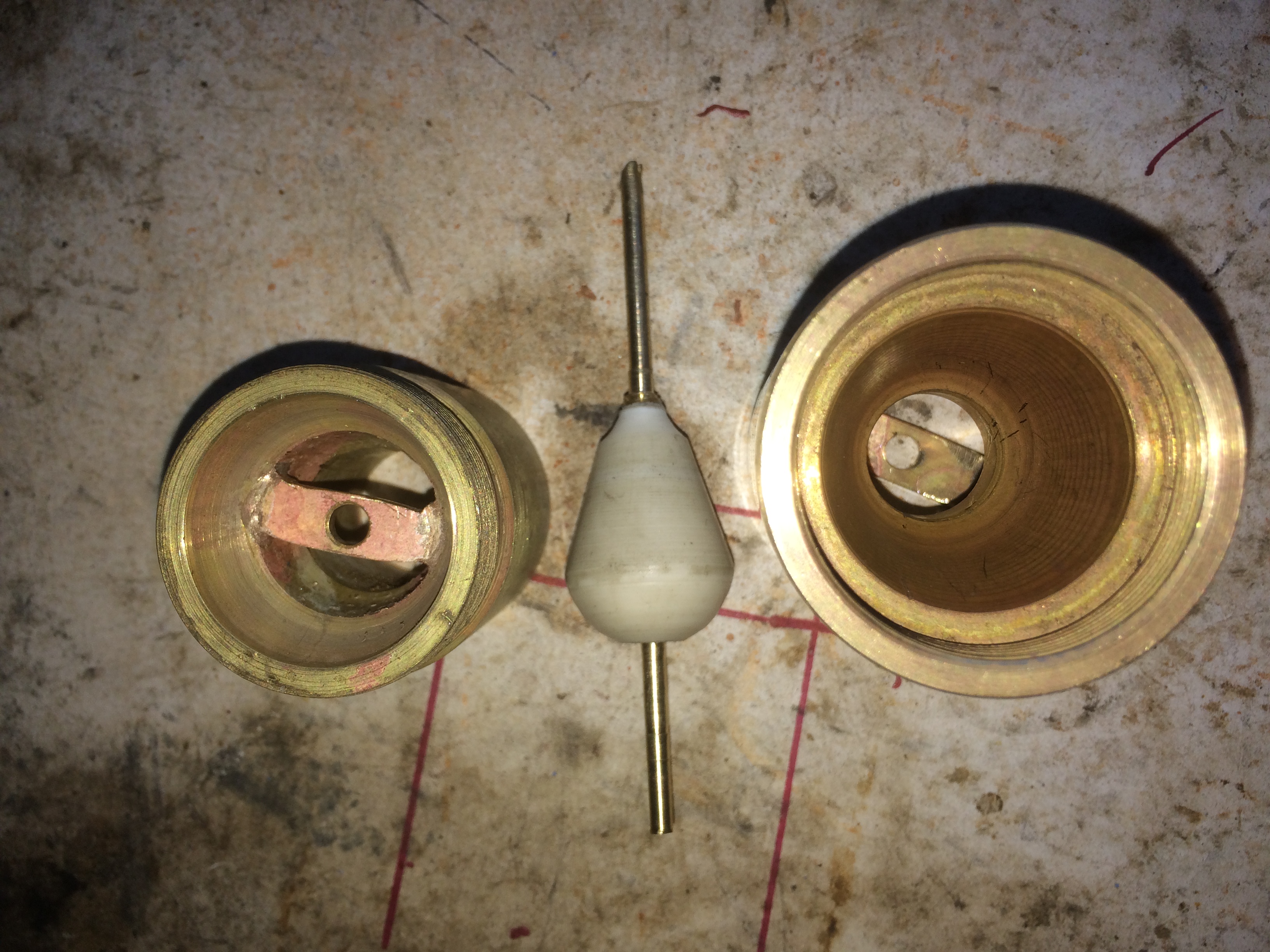

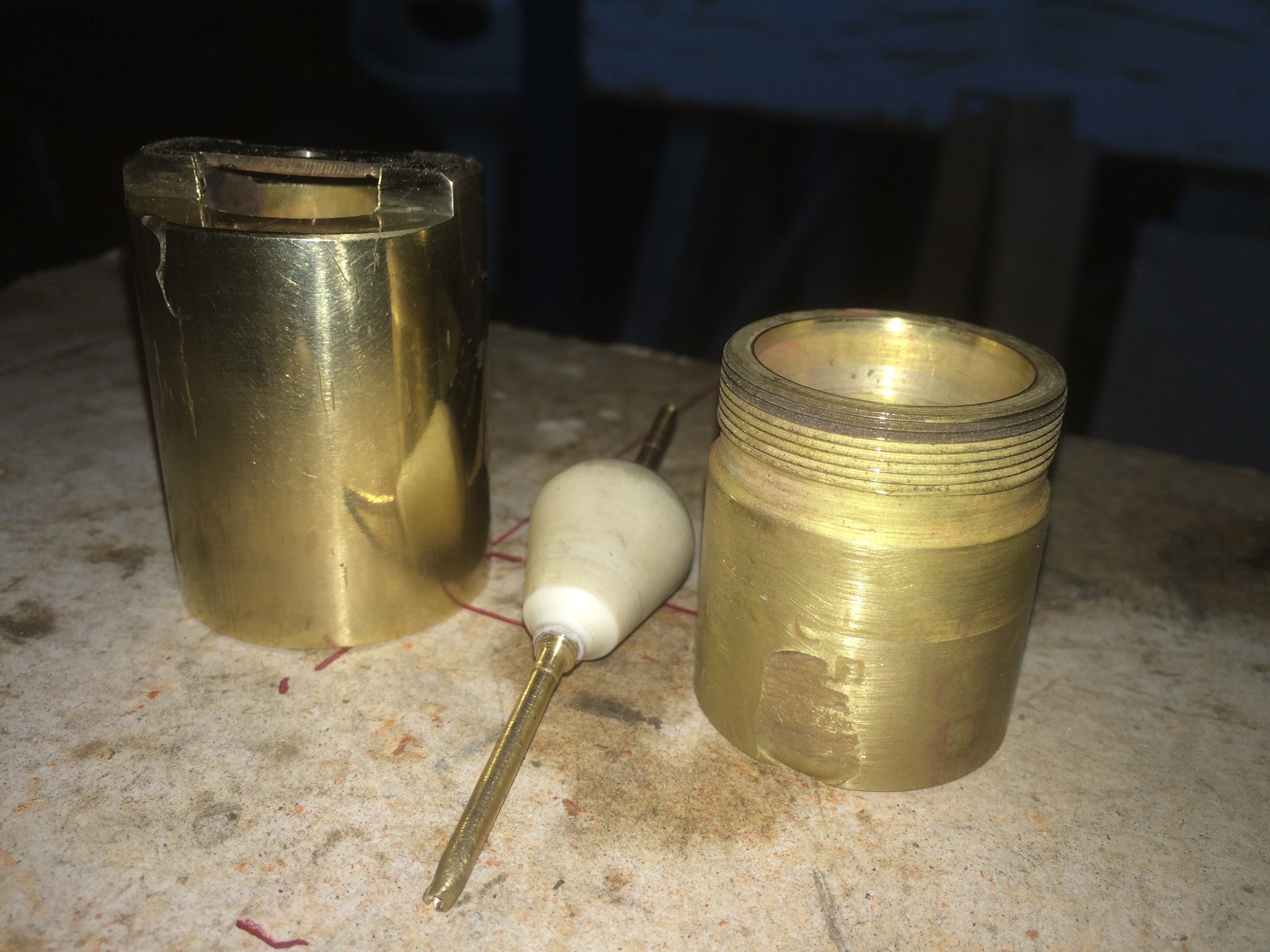

Questa mattina mi è arrivato un messaggio da parte di Agolui...mi diceva : pensi possa funzionare?
Faccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gif
http://www.energialternativa.info/public/newforum/ForumEA/L/IMG_0550.jpg
http://www.energialternativa.info/public/newforum/ForumEA/L/IMG_0552.jpg
http://www.energialternativa.info/public/newforum/ForumEA/L/IMG_0553.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3547

Stato:



Inviato il: 20/04/2016 11:29:20

Ciao Agolui.
se ti può interessare la mia opinione penso che possa funzionare.
secondo me potremmo anche aggiungere una molla per calibrare la forza di chiusura.Come forma andrebbe bene una molla tipo molla da biro, però
fatta con un filo più sottile.
bella valvola.
Avrei piacere a vederti più spesso nel forum.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5790

Stato:



Inviato il: 20/04/2016 15:17:12

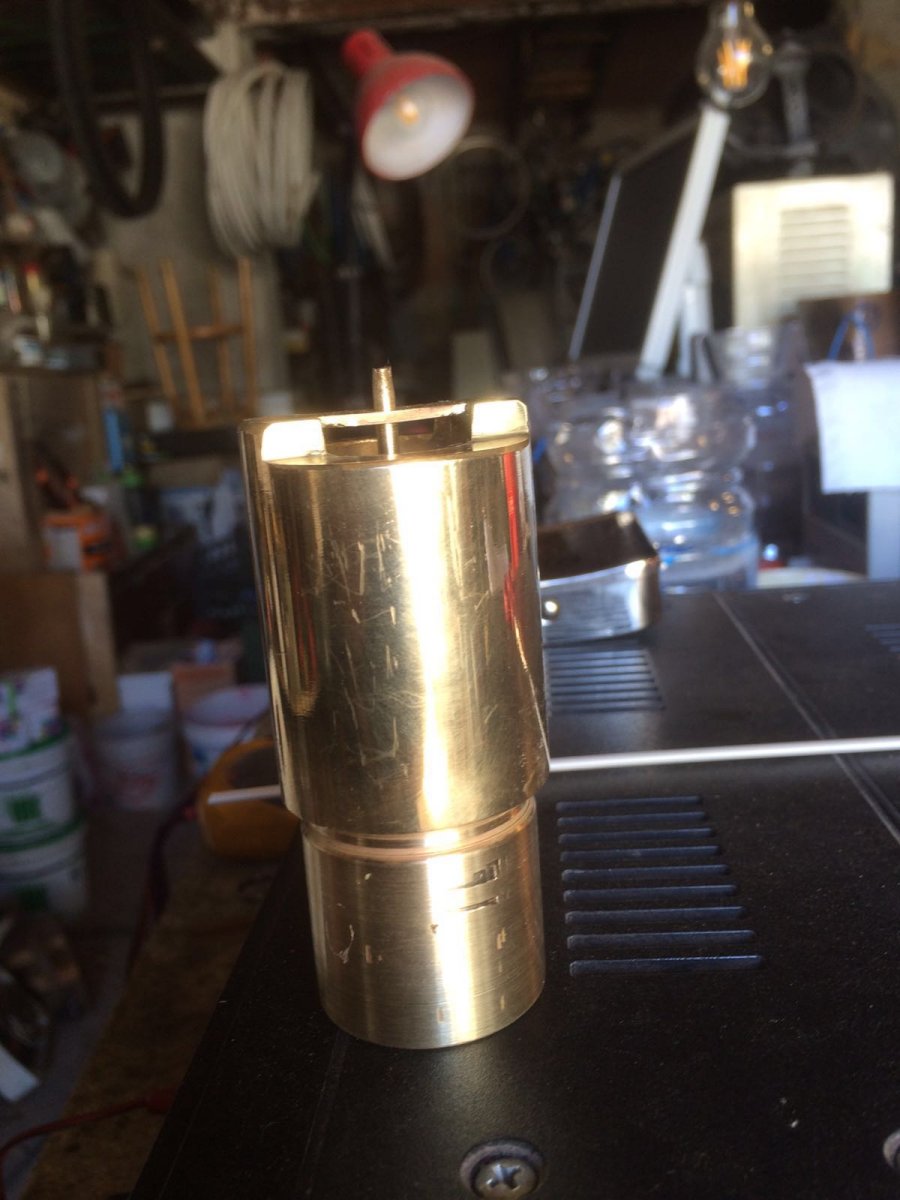

Eccola la Ram Pump che ha realizzato Agolui:

http://www.energialternativa.info/public/newforum/ForumEA/L/RamPumpAgolui.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3547

Stato:



Inviato il: 20/04/2016 21:06:40

Ma quanto è grande questa valvola?



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 22/04/2016 21:55:34

bellissima



---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5790

Stato:



Inviato il: 28/04/2016 09:01:13

Questo fine settimana mi incontro con agolui e il resto del suo team ... proveremo la valvola che hanno realizzato!!!
Vi teniamo aggiornati!!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5790

Stato:



Inviato il: 01/05/2016 18:30:46

Oggi c'ò stato l'incontro con il Team di Agolui (Luigi,Luca,Leopoldo e Giovanni)... abbiamo fatto alcune prove...i risultati sono stati decisamente positivi...quanto prima posteremo video e foto!
Cmq in sinstesi la valvola di Agolui ha raggiunto sul dimostratore (la valvola normalmente montata raggiungeva 1.8 Atm) la pressione di 3Atm! Faccine/Smileys_0074.gif



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16280

Stato:



Inviato il: 01/05/2016 18:34:03

azzzz...complimenti a tutti



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.
