Ruscello sotto casa: come sfruttarlo ???
FinePagina

inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3480

Stato:



Inviato il: 22/04/2016 16:56:39

elix,ma allora hai dei consiglieri che ti consigliano di togliere le frecce?
per il mancato avviamento della ramp pump quando c'è poca pressione in uscita sospetto la valvola di non ritorno.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3480

Stato:



Inviato il: 22/04/2016 16:58:57

come fai a fare questi bei disegni? che programma usi?
io devo sempre fotografare il blocco note!



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 22/04/2016 17:03:47


CITAZIONE

ma allora hai dei consiglieri che ti consigliano di togliere le frecce?

Si... qualche rompiBolle...

CITAZIONE
per il mancato avviamento della ramp pump quando c'è poca pressione in uscita sospetto la valvola di non ritorno.

Cioè ? qual'è la tua ipotesi ?

CITAZIONE
come fai a fare questi bei disegni? che programma usi?

Il vecchissimo Paint Shop Pro, una vecchia versione che conosco tanto bene da scoraggiarmi a passare a software più complessi... solo un po' di allenamento !



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3480

Stato:



Inviato il: 22/04/2016 17:16:44

la forza di chiusura della valvola di non ritorno deve essere superiore alla spinta dell'acqua . altrimenti riesce a chiudersi solo quando c'è abbastanza pressione accumulata.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 23/04/2016 16:50:03

Qualche aggiornamento...

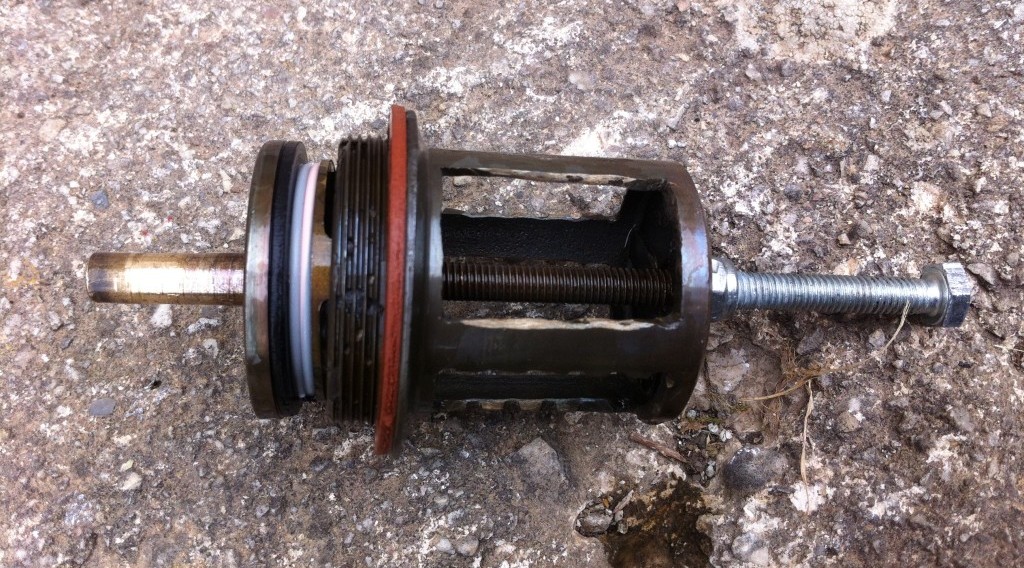

Prima di tutto volevo mostrare qualche dettaglio della valvola di fondo, di seguito uno sguardo complessivo, il dettaglio della guarnizione e il dettaglio della regolazione sulla barra filettata:

Sulla sinistra è visibile il piatto mobile, con l'alberino centratore a sinistra e la barra filettata a destra che oltrepassa tutta la valvola per le opportune regolazioni.
La barra filettata è avvitata direttamente sulla parte mobile dopo averla bucata e filettata.

http://www.energialternativa.info/public/newforum/ForumEA/L/Img_3145.jpg

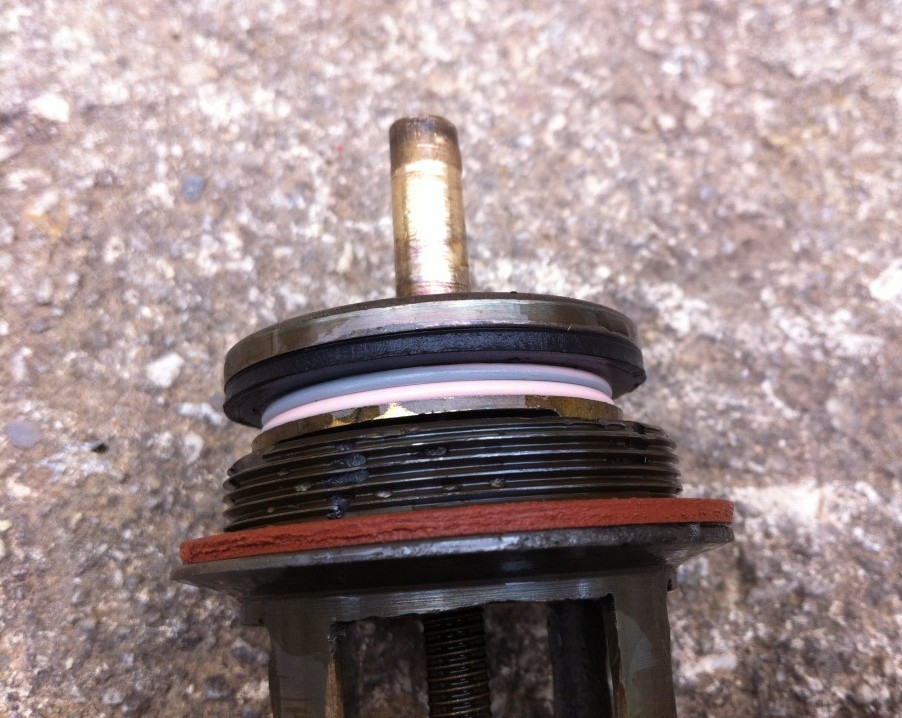

In questo dettaglio è visibile la guarnizione in gomma della valvola di fondo.
In pratica la guarnizione di gomma (spessa meno di 1 mm) è posizionata in una insenatura molto più larga (oltre 2 mm), per cui ho avvolto 2 spire di filo di rame con tutta la guaina (grigio-rosa) per tenere spinta la guarnizione verso il piatto che batte.
Questa è la posizione di aperta della valvola di fondo, ovvero la guarnizione dista circa 1 cm dalla parte fissa su cui batte.

http://www.energialternativa.info/public/newforum/ForumEA/L/Img_3146.jpg

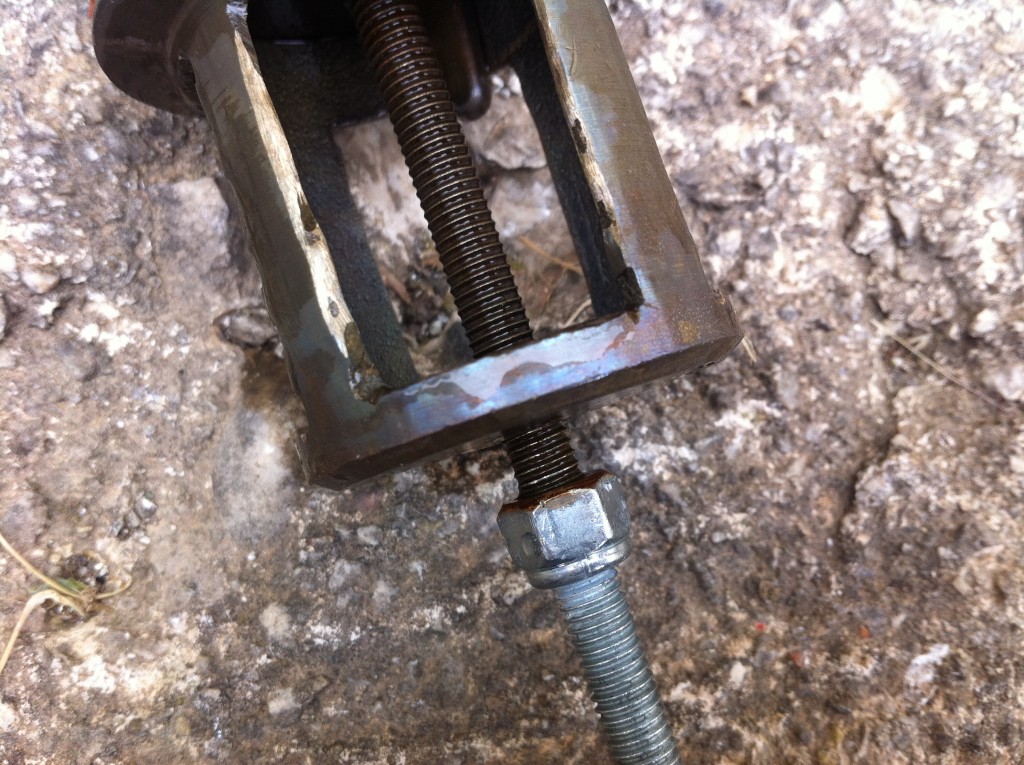

In quest'altra foto è mostrata la parte che permette di regolare la valvola di fondo (un dado autobloccante). A distanza di qualche giorno sono già visibili i segni di ossidazione prodotti dall'acqua !
Attualmente è regolata a circa 1 cm, in realtà la valvola potrebbe aprirsi di oltre 2 cm ma poi l'acqua non riuscirebbe a richiuderla... 1 cm è circa l'altezza massima.

http://www.energialternativa.info/public/newforum/ForumEA/L/Img_3147.jpg

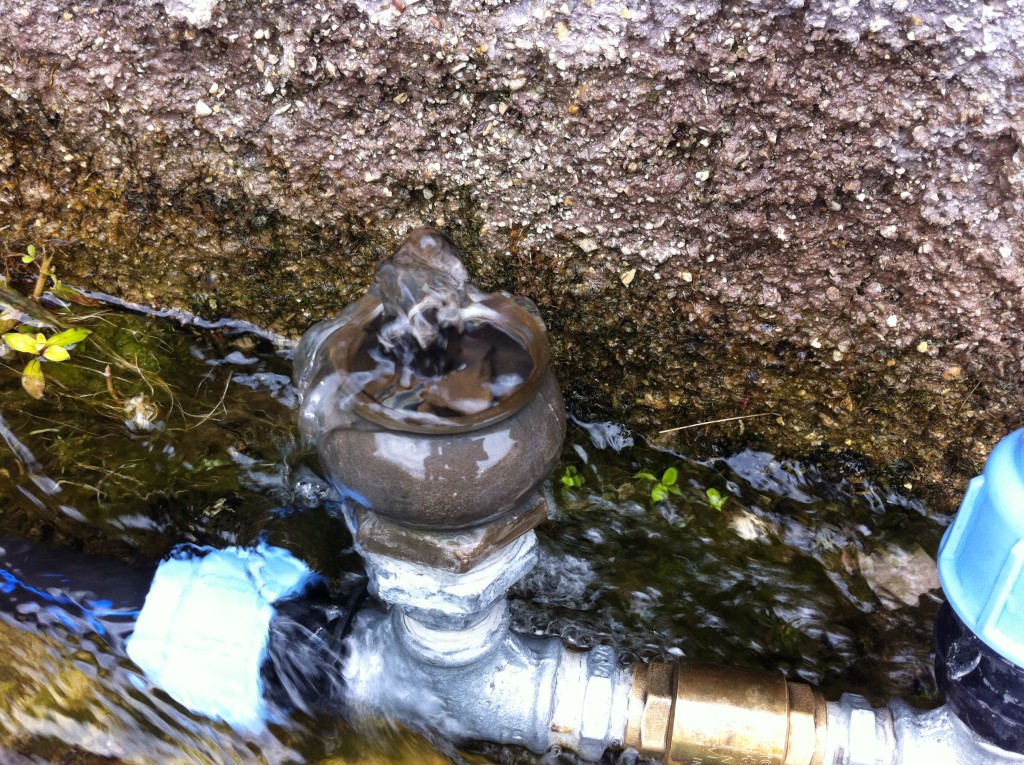

Infine, in quest'altra immagine ho cercato di fotografare il flusso di acqua uscente dalla valvola senza ostruzioni, molto simile a quello con valvola di fondo montata.

http://www.energialternativa.info/public/newforum/ForumEA/L/Img_3148.jpg




Un'altra prova che ho svolto è stata quella di risimulare il fenomeno dell'effetto risonante: ho posizionato una pietra all'imbocco del tubo sulla fonte, ho lasciato entrare aria e ho cercato di replicare la bolla d'aria che provoca le oscillazioni descritte precedentemente.
Questo video mostra +/- l'effetto, anche se la prima volta l'effetto fu molto + evidente.
Nella parte finale del video, la pietra è stata spostata dalle oscillazioni dell'acqua da davanti l'imbocco del tubo e la pompa ha ripreso a funzionare normalmente con 1 colpo ogni 2,5 secondi circa.



Pressione massima raggiunta, senza modificare nulla, 2,8 atm !

A presto, Elix



Modificato da BellaEli - 23/04/2016, 16:53:30


---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10293

Stato:



Inviato il: 23/04/2016 21:54:27

Un buon lavoro complimenti.



---------------
Correttezza, lealtà e sempre a testa alta.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3480

Stato:



Inviato il: 27/04/2016 09:36:05

pensavo al super colpo di ariete che avviene quando il tubo si riempie di aria.Probabilmente se il tubo si riempie di aria quando arriva l'acqua la sua velocità è più alta perché l'aria,più fluida rispetto all'acqua,riesce ad uscire più velocemente dalla valvola di fondo,e quindi abbiamo un super colpo di ariete.
questo funzionamento però mi sembra difficile da sfruttare.
Invece mi piacerebbe sapere quanta acqua riesce a pompare all'altezza del tuo balcone (m=?)
perché come per un generatore non contano solo i volt che può dare ma anche gli ampere,per una pompa non contano solo le atmosfere ma anche la portata.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 27/04/2016 17:53:03

CITAZIONE (inventoreinerba, 27/04/2016 09:36:05 ) Discussione.php?213654&4#MSG52

Invece mi piacerebbe sapere quanta acqua riesce a pompare all'altezza del tuo balcone (m=?)

Il balcone sta a circa 6 metri dalla pompa, il sottotetto a circa 9-11 metri, in base a dove riuscirò a mettere un serbatoio di accumulo.
In ogni caso ancora non ho passato un tubo che va su... appena ho tempo per farlo vi aggiorno!

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3480

Stato:



Inviato il: 27/04/2016 17:58:10

Dato che non avrai una gran portata forse basta un tubino cristallo diametro 8
mm, da 20 cent al metro



emuland
GigaWatt


Gruppo:Utente
Messaggi:762

Stato:



Inviato il: 01/09/2017 18:49:49

Bellissima discussione, ho anch'io un piccolo torrente vicino casa, farò un video per capire le.differenze rispetto a questo, anche per capire cosa ci potrei fare..

Questa rampump può essere utilizzata per generare elettricità? Oppure l unico scopo è far salire l acqua a livello superiore? Tecnicamente potrebbe essere usata a giorni alterni per riempire un grosso bacino da svuotare poi in una turbina?
