generetore eolico 24 v
FinePagina

donato
MegaWatt


Gruppo:Utente
Messaggi:343

Stato:



Inviato il: 06/06/2016 01:13:51

non mi é chiara la costruzione delle pale cioè vi chiedo come far a capire la giusta pala per il mio generatore?quali sono i calcoli da fare ?come scegliere il numero di pale?



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 06/06/2016 23:32:00

Ho visto che hai sistemato il casino fatto con i magneti
I risultati sono incoraggianti!

Il numero di pale consigliato è di 3 pezzi. Metterne di più significa avere a disposizione una maggiore coppia e un numero di giri minore.
Averne tante poi si pone il problema del vento forte... troppa superficie esposta alla forza del vento. Si piega all'indietro il palo principale.

Se fai e pale con il profilo che ti ho consigliato con un angolo piccolo simile a quello della foto gireranno veloci.

Un esempio di quanto vanno veloci con 1 m/sec o poco più ... Forse il tuo generatore avrà bisogno di più vento ma non di molto per arrivare al cut-in



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:343

Stato:



Inviato il: 06/06/2016 23:42:16

Ok righetz allora opterò per tre pale fatte d'alluminio di 6 millimetri come mi hai consigliato tu ma ho sempre il problema di non saper dimensionare le pale al generatore.... Mi potresti aiutare a capire di che lunghezza farle e come piegarle



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 06/06/2016 23:53:14

Domani vado a cercare tra i disegni gli angoli di calettatura e le dimensioni.
Alcuni dati li ricordo a memoria.... ma a volte perdo colpi



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:343

Stato:



Inviato il: 06/06/2016 23:57:29

Ti ringrazio... Mentalmente questo generatore lo stai costruendo anche tu insieme a me grazieee
Un ultima cosa se puoi vorrei cercare di capire le varie regole e calcoli per costruire le pale



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 07/06/2016 22:58:33

Per fare un profilo semplice per un generatore come il tuo non andrei oltre i 200 cm di diametro.

Quindi una pala da 90 cm + il raggio della flangia dove avvitarla presumo almeno 10 cm massimo 15 cm.

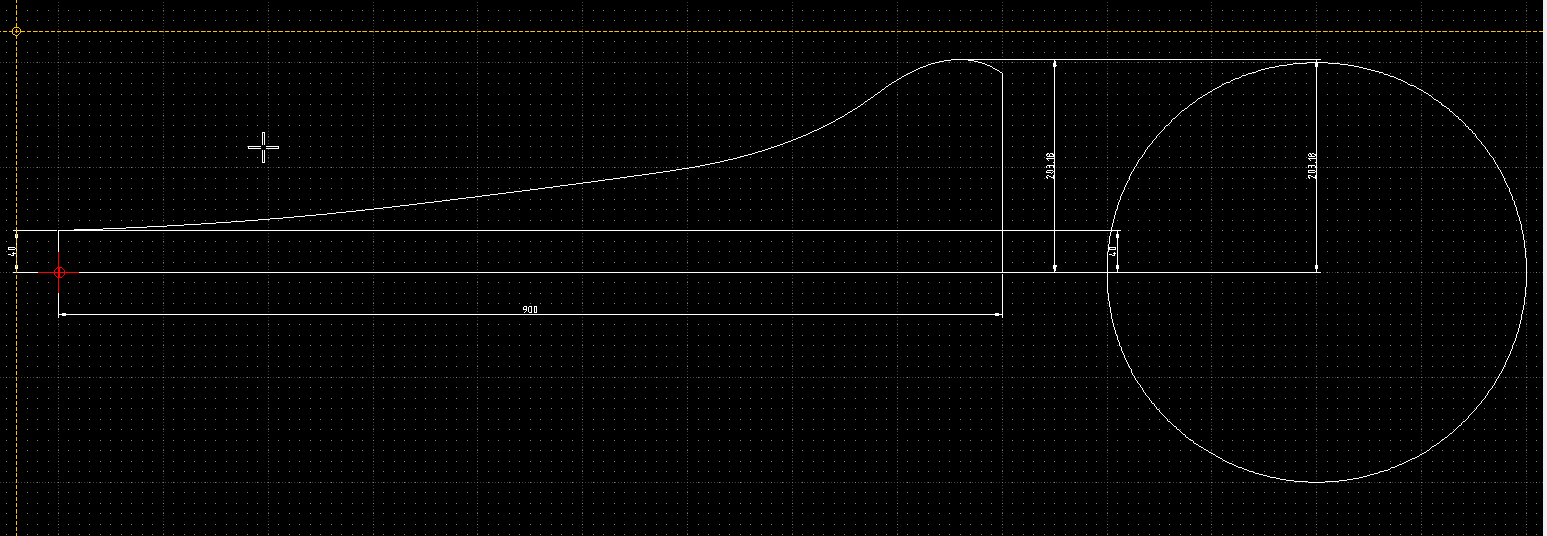

Ora immagina il profilo appiccicato ad un cilindro del diametro di 40 cm Il profilo tagliato ovviamente a cnc con un raccordo molto più dolce di questo scarabocchio fatto da me (questo serve solo per rendere l'idea).

Praticamente la parte più alta del profilo è come se avesse un angolo di 45° verso all'interno del mozzo e la parte verso la punta un angolo molto piccolo, quasi nullo, risultato un profilo veloce.

Nel disegno ho messo le misure in mm

http://www.energialternativa.info/public/newforum/ForumEA/M/Screenshot_20160531_211046.png




Poi in realtà la gobba risulta essere parallela alla direzione del vento, l'ideale è farla meno di 45°, leggermente più aperta, genera più portanza.

Se lavori in metalmeccanica e utilizzi il cad ti puoi anche sbizzarrire su come modulare le curve fino all'estetica che più ti aggrada.
Per questo disegnino ho improvvisato prendendo le misure da una mia vecchia pala, purtroppo i disegni originali li ho persi con l'ultimo HDisk del pc morto!



Modificato da righetz - 07/06/2016, 23:04:02


---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 07/06/2016 23:10:26


CITAZIONE

Ti ringrazio... Mentalmente questo generatore lo stai costruendo anche tu insieme a me grazieee


E' un piacere! mi tengo allenato per la mia prossima realizzazione



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:343

Stato:



Inviato il: 07/06/2016 23:34:20

Ok righetz ho capito perfettamente anche se hai detto di aver fatto uno scarabocchio
Purtroppo non ho la possibilità del taglio cnc ma al massimo taglio al plasma manuale .... Farò prima una sagoma di lamiera e poi qualche metodo sempre trovo..... Ma prima devo procurare l'alluminio.... Oggi mi hanno chiesto 180 euro per una lamiera 2000x1000x6.... Ma non ho intenzione di spendere quei soldi.... E non hanno rimanenze



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 07/06/2016 23:39:32


CITAZIONE

Oggi mi hanno chiesto 180 euro per una lamiera 2000x1000x6


Faccine/jawdrop.gif costa meno (costava tempo fa) un tubo intero da 6 metri diametro 200 mm

CITAZIONE
Farò prima una sagoma di lamiera e poi qualche metodo sempre trovo.


I primi disegni li facevo con una matita su carta da forno.... in cucina non manca mai il rotolo
Disegnavo le quote di lunghezza, altezza massima e minima del triangolo e poi cercavo di fare un profilo che appagasse anche l'occhio eeh si anche lui vuole la sua parte



Modificato da righetz - 07/06/2016, 23:45:29


---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:343

Stato:



Inviato il: 07/06/2016 23:45:24

Tu le hai ricavate direttamente dal tubo da diametro200?



donato
MegaWatt


Gruppo:Utente
Messaggi:343

Stato:



Inviato il: 07/06/2016 23:56:44

Bhe si é proprio vero che anche l'occhio vuole la sua parte.... Appena posso mi metto all' opera e appena fatta la prima bozza metterò la foto in modo da poter ricevere i vostri pareri/consigli



donato
MegaWatt


Gruppo:Utente
Messaggi:343

Stato:



Inviato il: 08/06/2016 00:04:27

Righetz dimenticavo dato che le pale devono essere da 90 cm adesso possimo pure stabilire dove posizionare la coda cioe quanto deve essere decentrata?.... Ti ringrazio dei consigli ma vorrei pure capire come ricavare le varie cose tipo misura delle pale misura della coda ecc ecc... Hai qualche link dove posso studiare un po?



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 08/06/2016 00:14:39

Come esempio per il generatore: LINK

Per la potenza captata dalle pale: LINK

Per il furling vedi il foglio excell allegato qualche pagina indietro questo il sito di riferimento: LINK

Varie versioni per il calcolo degli angoli delle pale:
LINK_1
LINK_2
LINK_3

Dove prendere ispirazione per il disegno delle pale LINK



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:343

Stato:



Inviato il: 08/06/2016 07:14:03

Wow righetz e chi sei il genio della lampada...

Non riesco a capire quale sarebbe l'angolo d'attacco di una pala e come calcolarlo



donato
MegaWatt


Gruppo:Utente
Messaggi:343

Stato:



Inviato il: 08/06/2016 20:16:23

Righetz il disegno che mi hai postato é del taglio prima di piegarlo vero?poi una volta tagliato lo devo piegare su un diametro di 400mm giusto?
