I motori-generatori devono essere armonici?
FinePagina

qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 27/07/2016 23:59:08

il ferro aiuta ma... complica

ad es tu hai gia saturato il ferro

usa un traferro grande come i poli anche se il campo si dimezzasse il fusso è sempre quello

è importante il campo dove passa il filo per gli ironless

nel tuo caso è importante il flusso


quanti A potrebbe generare al max..... 20A????????

vanno bene 20A

c'è un piccolo problema



Modificato da qqcreafis - 28/07/2016, 00:07:50


---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 28/07/2016 01:10:05

array



Immagine Allegata: richter.png

ForumEA/M/richter.png



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 28/07/2016 01:15:00

valore campo



Immagine Allegata: valori.png

ForumEA/M/valori.png



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 28/07/2016 01:18:01

se il pacchetto di spire fosse un'unico filo sottile questa sarebbe già la fem

l'array contiene in mezzo due pezzi di ferro

e sotto la figura grigia altri 6 magneti



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 28/07/2016 01:18:59

da 0,5 a 0,7 T



domani simuliamo un bel carico e vediamo come rispode il ferro del mezzo



---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5790

Stato:



Inviato il: 28/07/2016 15:54:05

CITAZIONE (qqcreafis, 27/07/2016 13:04:03 ) Discussione.php?213881&1#MSG12

insomma con un alimentatore super in grado di raggiungere qualunque tensione in un microsecondo un encoder di posizione preciso e soft opportumo si può far girare al meglio qualunque cosa

Concordo!

CITAZIONE (qqcreafis, 27/07/2016 13:04:03 ) Discussione.php?213881&1#MSG12

la si ricalcola per qualunque velocità di rotazione (aumentata del fattore (1-redimento)/rendimento) e tramite il superalimentatore la si spedisce al motore.

Concordo se il rendimento è funzione di qualcosa...non può rimanere costante...cmq il discorso tiene!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 28/07/2016 17:39:56

costante nel senso che se do un multiplo della fem ho un rendimento istate per istante che è sempre lo stesso e quindi è quello sul ciclo
ad es se voglio fare un motore al 98% posso (ma è una scelta) fare in modo di fornire una tensione 1,02 volte circa la fem.Oppure si possono fare altre cose come non alimentare quando la tensione di fem è troppo bassa



Modificato da qqcreafis - 28/07/2016, 17:48:11


---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 28/07/2016 20:29:49

cosa succede se c'è del ferro

in questo caso le correnti sono assurde 240A*50spire


il ferro è lontano dalla spira e quindi l'influenza è piccola

si nota dalla simulazione, un tentativo di saturazione


facciamo un grafico



Immagine Allegata: sat.png

ForumEA/M/sat.png



Modificato da qqcreafis - 28/07/2016, 21:24:44


---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 28/07/2016 21:37:41

l' aumento della forza (asse verticale) con l'aumento della corrente è perfettamente proporzionale in assenza di ferro, con il ferro è leggermente curvato , ma il ferro è distante ed in questo caso le differenze si vedono con corrente intensissima



Immagine Allegata: fg.png

ForumEA/M/fg.png



Modificato da qqcreafis - 28/07/2016, 21:41:20


---------------
Al peggio non esiste limite



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 28/07/2016 21:56:16


CITAZIONE

il ferro aiuta ma... complica

ad es tu hai gia saturato il ferro

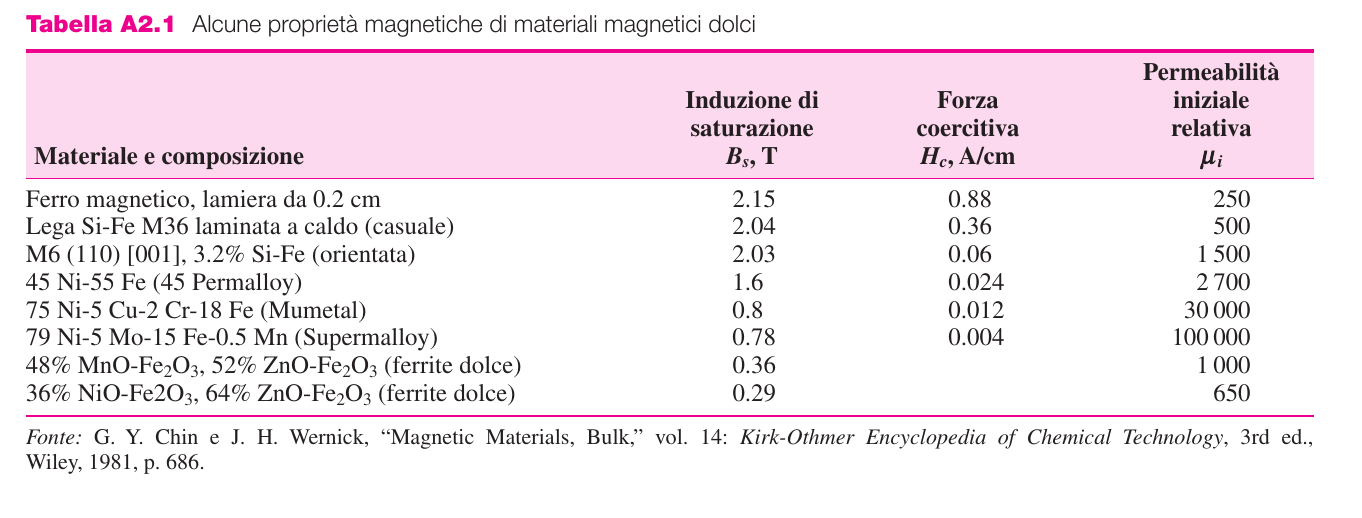

si è vero per il materiale ferro silicio tipo M6 lka saturazione avviene a 2,03 Tesla

http://www.energialternativa.info/public/newforum/ForumEA/M/Saturazione%20materiale.png



Dalla simulazione siamo a 2,018 molto vicini al valore massimo.
Poi quandolo si fa lavorare al limite produce calore.

CITAZIONE
quanti A potrebbe generare al max..... 20A????????


Nella versione con semplici magneti affacciati e bobine con filo da 1,5 mm di diametro, configurazione a stella, produce al massimo 21,5 A.

Simulando con fem in queste condizioni il campo nel nucleo si attesta a circa 1,3 Tesla.

Per questo motivo mi è entrata in testa la voglia di provare una nuova configurazione aumentando il campo al massimo e vedere quanto tira fuori diminuendo il numero di spire in proporzione all'aumento del campo B.

Se si trova un array ottimizzato per magneti da 40x10x5 (ne ho disponibili in gran quantità) potrei tentare una realizzazione anche senza ferro. Poi lo si collauda come motore/generatore che dite?



---------------
Chi non si indebita fa la rabbia degli usurai



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 29/07/2016 17:59:16

ne ho disponibili in gran quantità


da dove vengono?

che rivestimento hanno



---------------
Al peggio non esiste limite



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3547

Stato:



Inviato il: 29/07/2016 18:17:33

Se interessa avrei un'idea per il ferro-senza ferro.
c'è la ferrite.
Precisamente i nuclei toroidali di ferite.
Siccome la ferrite non è orientata,un toroide del diametro giusto
può essere il nucleo di una bobina.
(ci resta il buco inutilizzato in mezzo)
praticamente il filo va avvolto esternamente al toroide in modo che la ferrite faccia da nucleo.
Facendo questo ,dopo aver fatto la colata di resina, si può anche
mettere e togliere il nucleo di ferrite.
(addirittura se vogliamo più o meno coppia potremmo provare a mettere -togliere solo alcuni nuclei)



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 29/07/2016 22:13:40

l'array e minimo spento ci sono solo i magneti l'uno di fronte all'altro


il campo si estende nello spazio



Immagine Allegata: spento.png

ForumEA/M/spento.png



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 29/07/2016 22:15:01

l'array è acceso sono attivi anche i magneti verticali

il campo è meno esteso nello spazio



Immagine Allegata: acceso.png

ForumEA/M/acceso.png



---------------
Al peggio non esiste limite



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 30/07/2016 00:10:46

CITAZIONE (qqcreafis, 29/07/2016 17:59:16 ) Discussione.php?213881&2#MSG25

ne ho disponibili in gran quantità


da dove vengono?

che rivestimento hanno


Sono prodotti in Cina come quasi tutto ciò che acquistiamo su internet.
A questo link c'è anche l'articolo in questione con prezzo in base alla quantità.

Guardando la forma degli array di esempio tra i magneti orizzontali ce ne sempre uno verticale.

Esempio questo è utilizzato come motore per elicottero:

http://www.energialternativa.info/public/newforum/ForumEA/M/DSC00105.jpg



---------------
Chi non si indebita fa la rabbia degli usurai
