I motori-generatori devono essere armonici?
FinePagina

qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9095

Stato:



Inviato il: 07/08/2016 18:24:10

12mm di distanza



---------------
Al peggio non esiste limite



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 07/08/2016 18:25:16

Tecnicamente meno di così non ci riesco in quanto la meccanica è riciclata dalla versione con statore a nucleo ferromagnetico di spessore più grosso.
Con 12 mm di distanza con l'array che ho fatto al centro della bobina arrivo al massimo 0,724 Tesla, che non è male tutto sommato.
Per la fem rimane da verificare se i calcoli sono giusti LINK

A 180 rpm (3 giri/s) ci vogliono almeno 10,5 metri di rame attivo per avere in Vcc almeno 25-26volt, sufficienti per iniziare a caricare un banco batterie da 24 volt.



Modificato da righetz - 07/08/2016, 18:30:13


---------------
Chi non si indebita fa la rabbia degli usurai



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9095

Stato:



Inviato il: 07/08/2016 18:32:40

rifaccio array con 12mm



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9095

Stato:



Inviato il: 07/08/2016 18:33:52

0,724 T in aria è tantissimo



---------------
Al peggio non esiste limite



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 07/08/2016 18:40:10

CITAZIONE (qqcreafis, 07/08/2016 18:33:52 ) Discussione.php?213881&7#MSG93

0,724 T in aria è tantissimo


Questo è il valore che ottengo con 12 mm di distanza e l'array composto da 6 magneti piccoli per ottenere un "superpolo", compresa la distorsione creata dal ferro delle flange di sostegno di tutto il "pacco"



---------------
Chi non si indebita fa la rabbia degli usurai



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9095

Stato:



Inviato il: 07/08/2016 22:43:56

è il valore reale ? misurato oquello che da femm



---------------
Al peggio non esiste limite



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 07/08/2016 23:20:13

Quel valore è dato da fem, in realtà i magneti hanno un grado di magnetizzazione leggermente superiore ma non credo cambi di molto.



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 08/08/2016 14:49:33

Ho raccimolato qualche centesimo di Tesla variando di poco la configurazione del ferro.
I poli magnetici se poggiano sopra una "espansione polare" e lasciando un vuoto ai lati di quest'ultima c'è un piccolo aumento

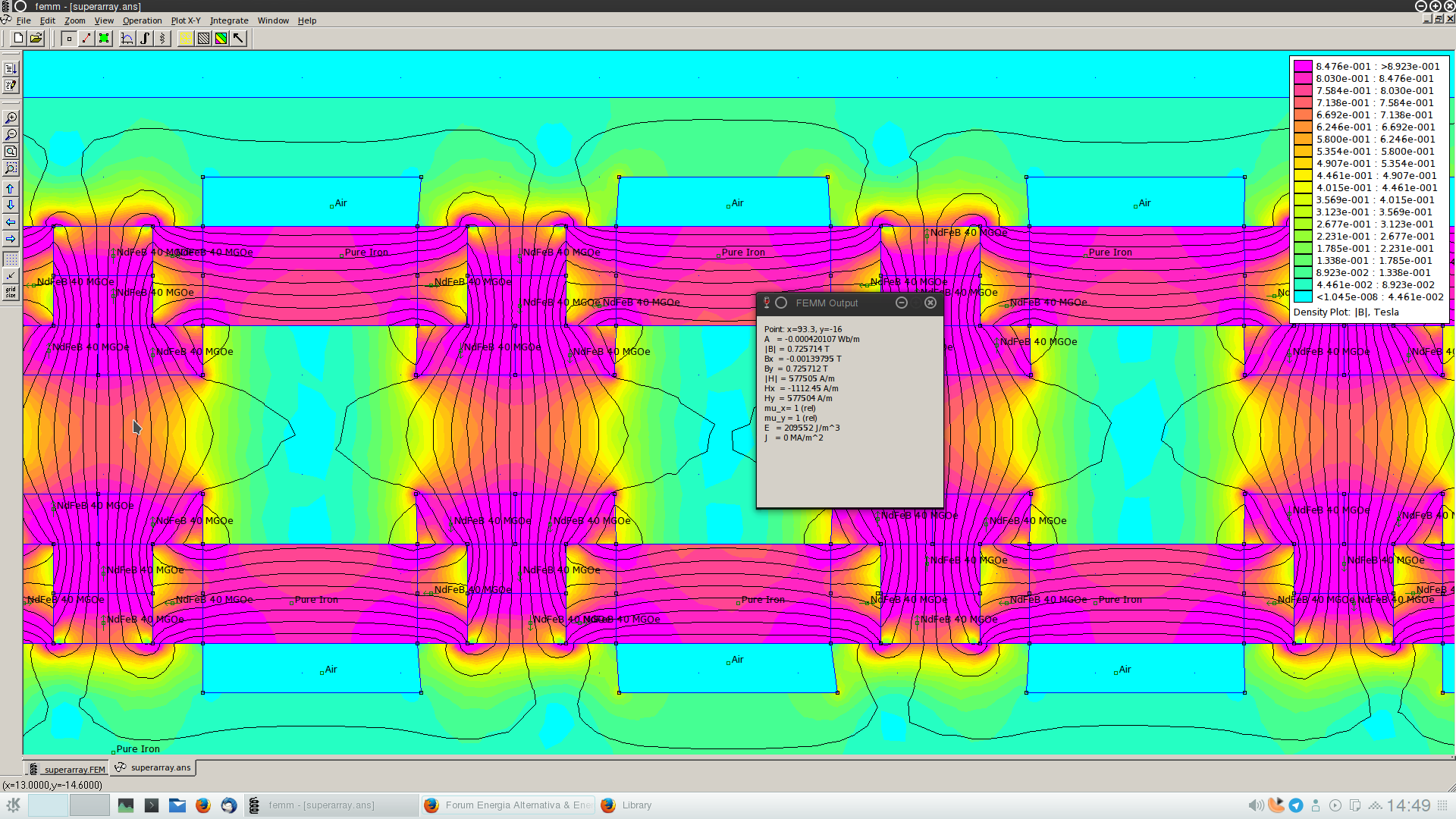

Al centro bobina siamo a poco più di 0,725 Tesla:

http://www.energialternativa.info/public/newforum/ForumEA/M/Superarray_20160808.png



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 08/08/2016 22:29:00

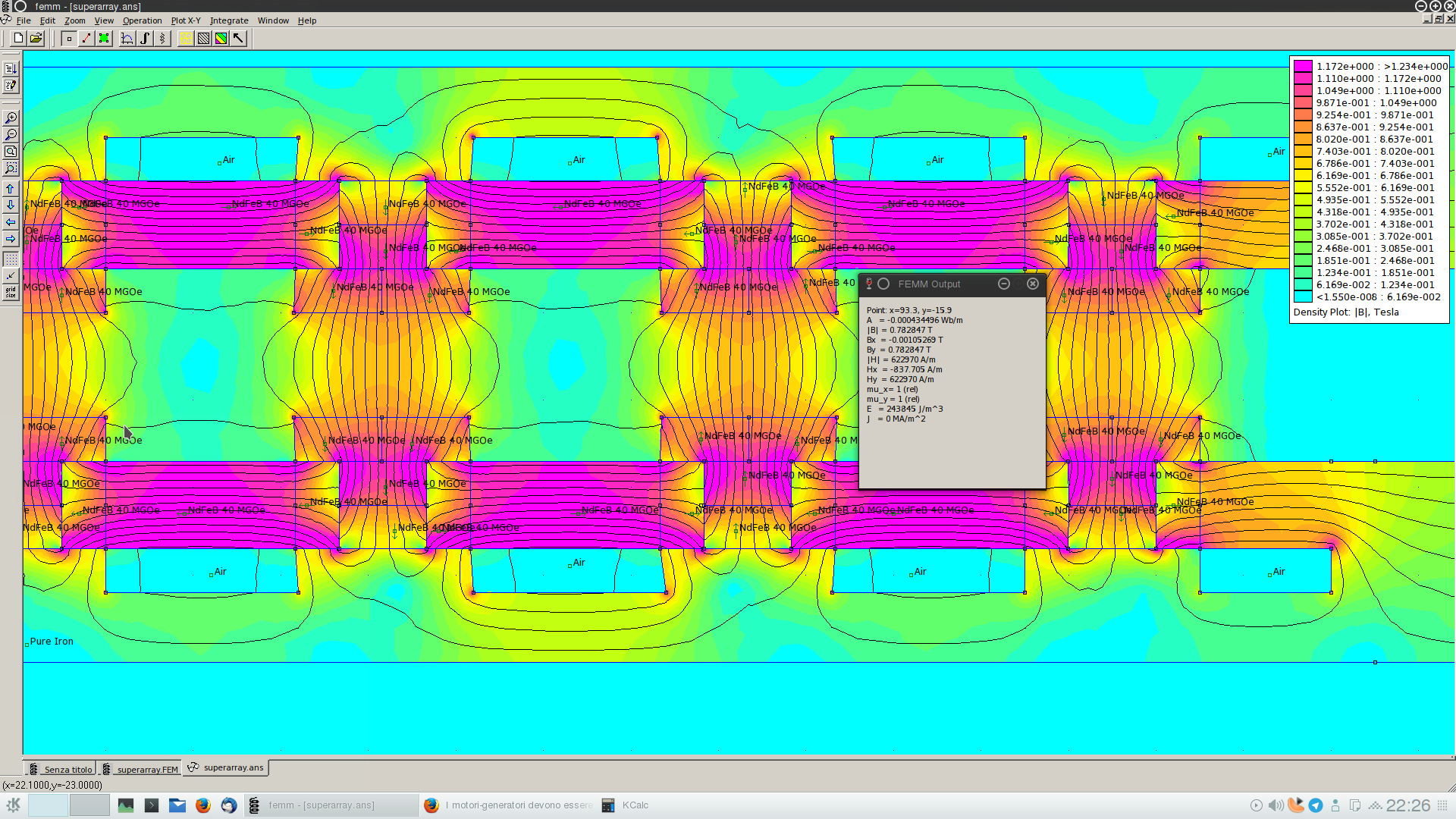

Quest'altra configurazione è la rovina del mio portafogli! se al posto del ferro di traverso tra i poli ci mettiamo un magnete da far realizzare su misura il campo aumenta ancora e arriva a 0,782 Tesla.

http://www.energialternativa.info/public/newforum/ForumEA/M/Superarray_2_20160808.png




Certo fa gola un campo intenso come questo ma devo fare anche i conti con le "finanze" di casa.

Per ora mi tengo la soluzione dove si ottiene il campo da 0,725 Tesla.
Devo già pensare come tagliarmi i blocchetti di ferro per assemblare le varie espansioni polari e le giunzioni tra i poli magnetici.

E' già un grattacapo realizzare l'avvolgi bobine che devono avere uno spessore di 3,4 mm



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 09/08/2016 22:11:36

Facendo il calcolo inverso del generatore di Donato LINK, sia a 150 che a 200 rpm quel voltaggio si ottiene con un campo di intensità di 0,33 Tesla su di un diametro medio di 230 mm.
Simulando con fem il campo dei magneti 40x20x10 N52 su di uno spessore di statore da 11 mm + 2 mm di aria per la tolleranza, fem da un valore di circa 0,65 Tesla.
In realtà i magneti hanno 2 fori per il fissaggio per delle viti e simulando il ferro delle viti che taglia a metà il magnete il campo simulato scende a circa 0,40 Tesla.

In ogni caso il calcolo della fem non da un valore concatenato come in un trifase standard. Ma dalla equazione di Lorentz come risultato da il valore assoluto e corrisponde al valore rilevato con solo qualche decimale di scostamento come da tabella del link precedente.

Quindi in base a questo ragionamento per ottenere un valore in assoluto sufficiente per raggiungere i 24 volt che mi servono, mantenendo uno spessore finale dello statore di 10 mm ho ridotto le fasi a 2 aumentando il numero di spire a 35 per bobina.
Le fasi lavoreranno in parallelo. Anche se poi non è un trifase puro tanto dopo viene tutto raddrizzato in corrente continua.

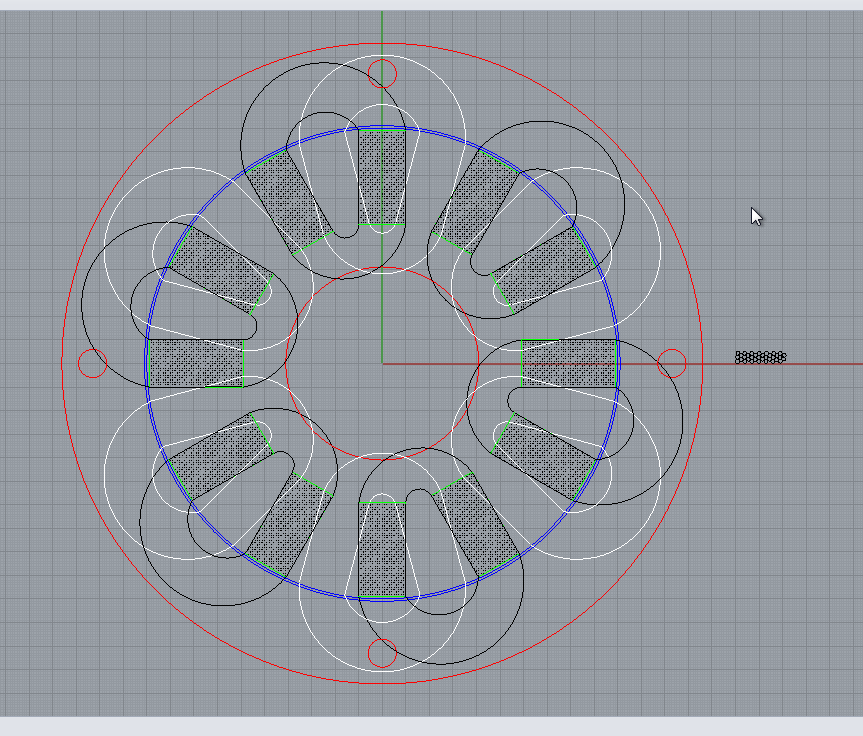

http://www.energialternativa.info/public/newforum/ForumEA/M/Bifase_parallelo.png



Che ne pensate? partiamo?
Dai che martedi 16 agosto inizio ad avvolgere le bobine..... la meccanica è quasi pronta



Modificato da righetz - 09/08/2016, 22:17:04


---------------
Chi non si indebita fa la rabbia degli usurai



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9095

Stato:



Inviato il: 10/08/2016 23:57:58

che array hai deciso?


comunque ho risimulato un array semplice 12mm di distanza e il risultato con n40 è impressionante



---------------
Al peggio non esiste limite



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 11/08/2016 09:23:12

Mi sto attrezzando per quello che simulato mi da 0,725. Se mi complica troppo la realizzazione elimino le espansioni polari tra flange e magneti e mi tengo un valore leggermente inferiore di 0,722



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 11/08/2016 09:25:26

CITAZIONE (qqcreafis, 11/08/2016 09:23:12 ) Discussione.php?213881&7#MSG100

che array hai deciso?


comunque ho risimulato un array semplice 12mm di distanza e il risultato con n40 è impressionante


Foto foto sono curioso



---------------
Chi non si indebita fa la rabbia degli usurai



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9095

Stato:



Inviato il: 11/08/2016 22:35:46

si si adesso arriva nonostante i 3,5kB/s della pennetta, la parte veloce se la sono presa loro...a guardare netflix e ad ascoltare la musica sul tubo



---------------
Al peggio non esiste limite



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 11/08/2016 22:43:52

In Slovenia le connessioni Wi-Fi aperte vanno alla grande..... Anche in mezzo ai boschi



---------------
Chi non si indebita fa la rabbia degli usurai
