I motori-generatori devono essere armonici?
FinePagina

qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 11/08/2016 23:08:55

ci sono solo 3 magneti da 10X5X40 il resto è solo ferro il retro può essere plastica o un metallo non ferromagnetico che possibilmente conduce poco

comunque ho già idea come fare altri array



Immagine Allegata: superarra12.png

ForumEA/M/superarra12.png



Modificato da qqcreafis - 11/08/2016, 23:16:07


---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 11/08/2016 23:10:21

il campo è 0,69 tesla al centro (verso i magneti è di più) e con una distanza di 12mm non è poco



Immagine Allegata: superarray12mm.png

ForumEA/M/superarray12mm.png



Modificato da qqcreafis - 11/08/2016, 23:17:43


---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 11/08/2016 23:11:49

il campo non è particolarmente armonico



Immagine Allegata: campo normale.png

ForumEA/M/campo normale.png



Modificato da qqcreafis - 11/08/2016, 23:18:35


---------------
Al peggio non esiste limite



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 11/08/2016 23:34:15

L'array che proponi è molto simile a quello che avevo fatto io. Al posto del blocchetto di ferro metti ancora un magnete da 40x10x5 il campo aumenta a 0,722 al centro.



---------------
Chi non si indebita fa la rabbia degli usurai



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 12/08/2016 18:43:05

si si comunque sono campi forti

ne ho fatto un altro ancora più semplice con i magneti in basso appena posso lo posto



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9149

Stato:



Inviato il: 12/08/2016 18:54:58

certo se si potessero avere dei magneti con magnetizzazione lungo una direzione qualunque



---------------
Al peggio non esiste limite



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 12/08/2016 20:58:58

A casa nel PC ho un indirizzo web di una ditta che fornisce magneti a misura e di molte forme. La direzione e tipo di magnetizzazione a richiesta del cliente..... Tranne il prezzo



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 13/08/2016 16:07:59

Questo è l'indirizzo dove si possono ordinare i magneti a misura:ù
LINK

Quelli fatti a segmento non sono proprio economici.
Sono disponibile con forme di magnetizzazione di diverse tipologie



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 13/08/2016 17:46:21

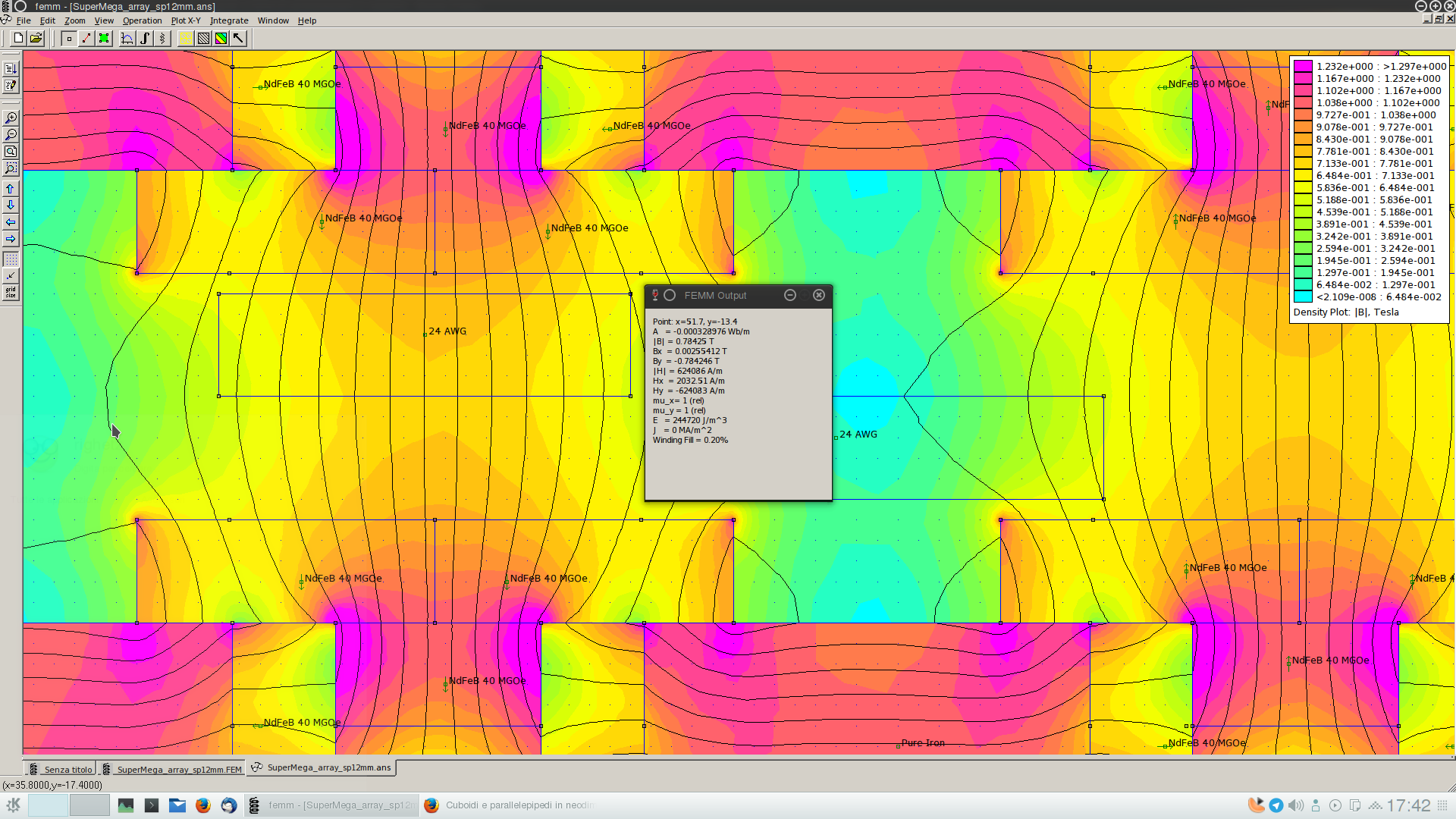

Visto che devo integrare con il numero dei magneti ho fatto questa ulteriore simulazione mantenendo la bobina larga 20 mm ma i poli esterni da 20 mm totali li porto a 30 mm.
Il campo al centro della bobina alta 5 mm passa a 0,785 Tesla.

http://www.energialternativa.info/public/newforum/ForumEA/M/SuperMega_array_sp12mm.png



Verso l'esterno del polo si nota che il campo diminuisce a forma di X, allargando il polo il massimo della concentrazione rimane confinato all'interno della bobina.

Per ora di base se bobine rimangono di spessore 5 mm.
Le flange se riesco a procurarmi del PVC ultra compatto da tornire forse riesco anche a ricavare lo spazio dentro lo stampo che serve a contenere le asole esterne delle bobine per poterle fare più grosse.



Modificato da righetz - 13/08/2016, 17:52:54


---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 15/08/2016 13:18:22

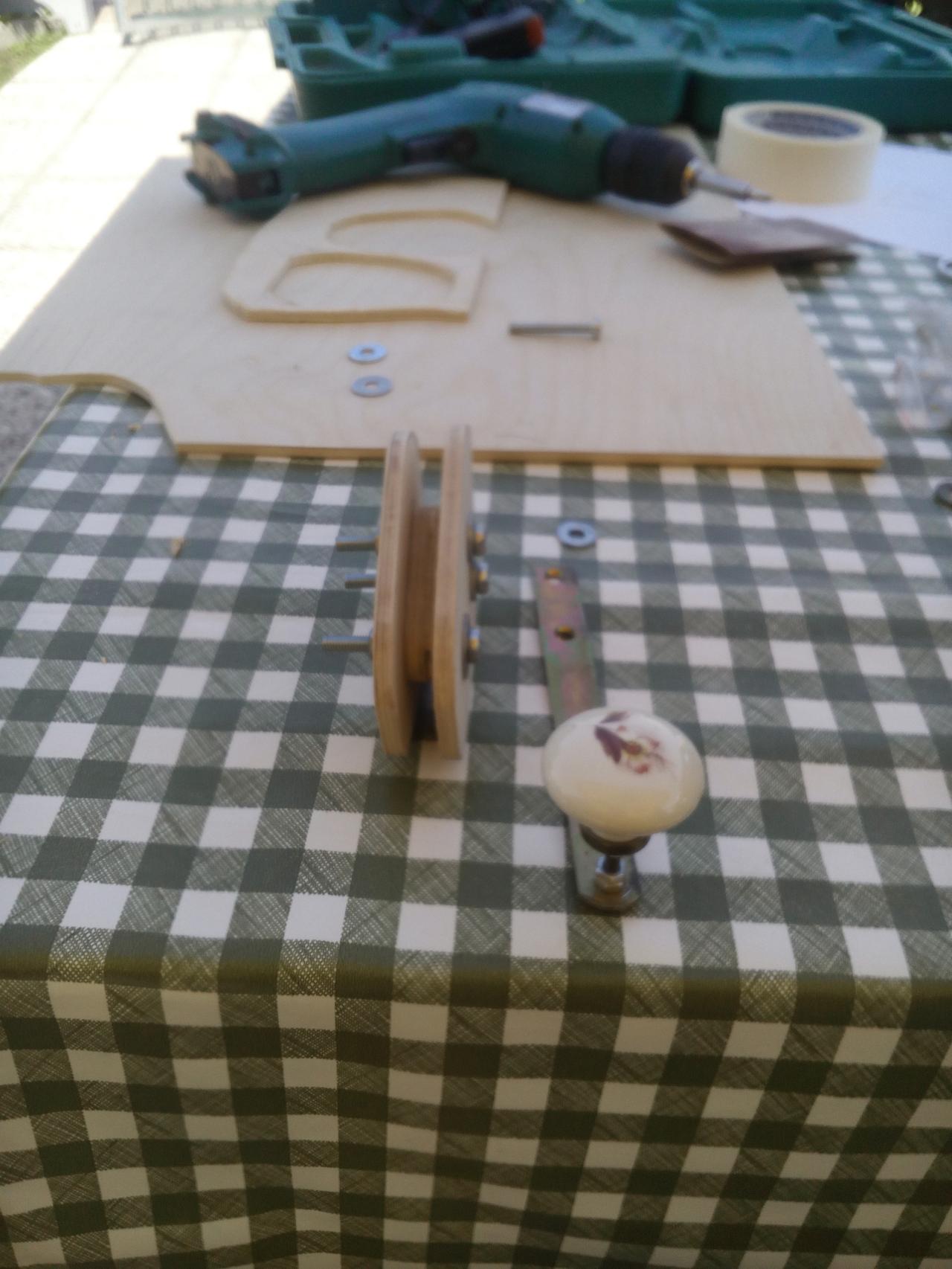

In fase di realizzazione l'avvolgi bobine.
Spessore bobina 10 mm larghezza circa 18 mm, provo realizzare le bobine in questo modo da prendere la parte del flusso dove risulta essere massimo.
Totale 66 spire per bobina... vediamo se riesco a farcele stare tutte

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160815_113655.jpg



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 16/08/2016 12:24:43

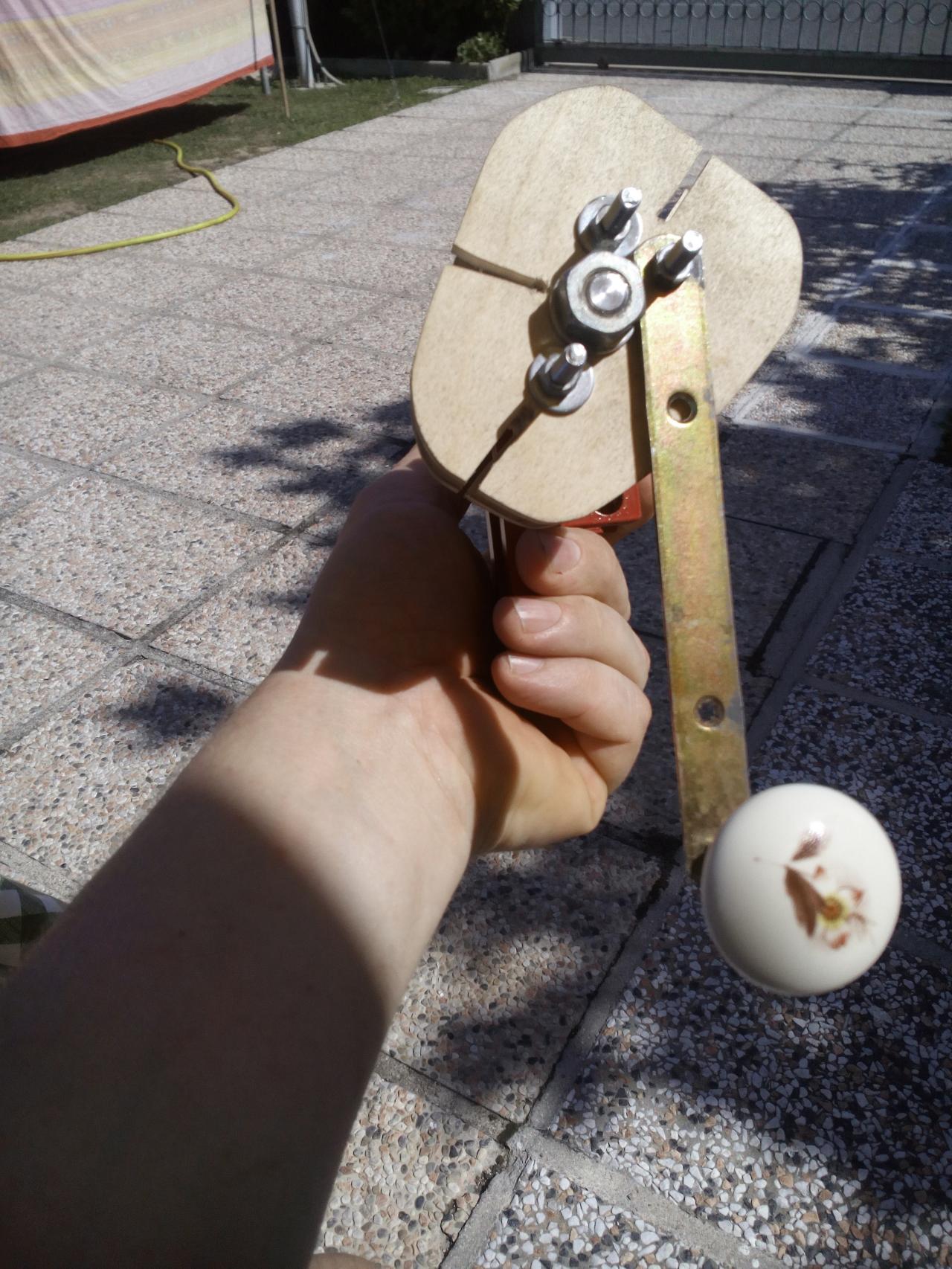

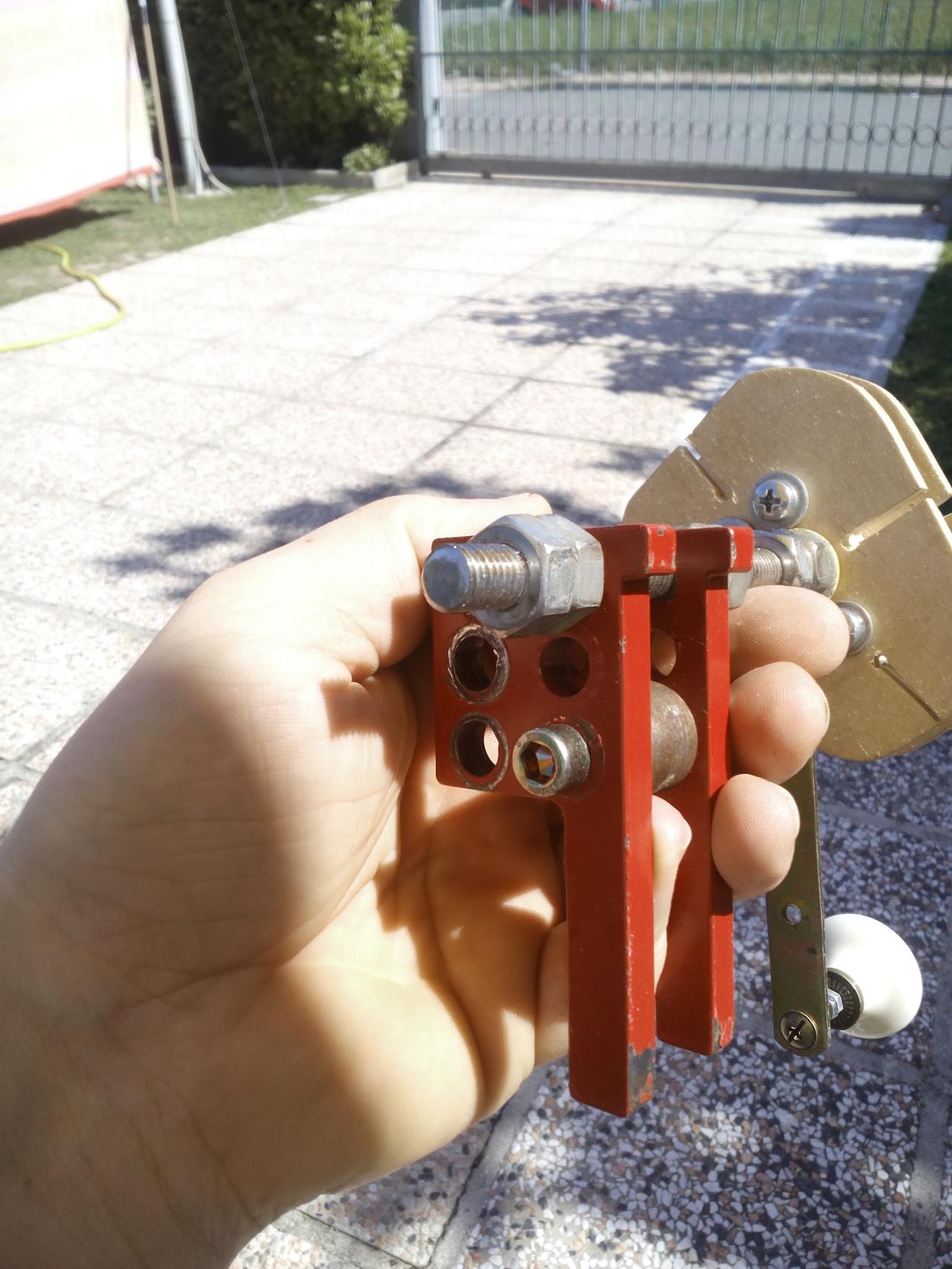

Lentamente si va avanti....quando i negozi sono tutti chiusi ci si deve ingegnare con tutti i recuperi possibili

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160816_112230.jpg



http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160816_112247.jpg



Il marchingegno andrà bloccato sulla morsa del banco da lavoro.
Ho recuperato due spezzoni di filo smaltato da 1,7 mm di diametro.
Per non sprecarlo devo rivedere il numero di spire per bobina a 50 contro le 66 preventivate.

Con 50 spire ottengo una bobina con diametro medio di 0,22 cm al che servono circa 11 metri di filo cad.

Rifacendo i calcoli con l'equazione di Lorentz:

v=180 rpm con diametro medio flangia di 160 mm si ottiene 1,5 m/s
B= 0,785 Tesla (ultima configurazione)
l= 0,04*50 spire * 12 magneti = 24 m

fem=v*B*l = 1,5 * 0,785 * 24 = 28,26 Vac
Raddrizzata la fem in continua 28,26 Vac * 1,35 = 38,15 Vcc

La tensione nominale per inizio carica di un banco batterie a 24 volt
si raggiunge agli rpm di (38,15 Vcc/180)=0,212 -----> rpm= 24/0.212= 113
Fanno circa 113 rpm, non male. Ora la pratica deve confermare la teoria.



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 16/08/2016 18:20:47

Tra dire e il fare c'è di mezzo il mare come si dice da molte parti di questo mondo....

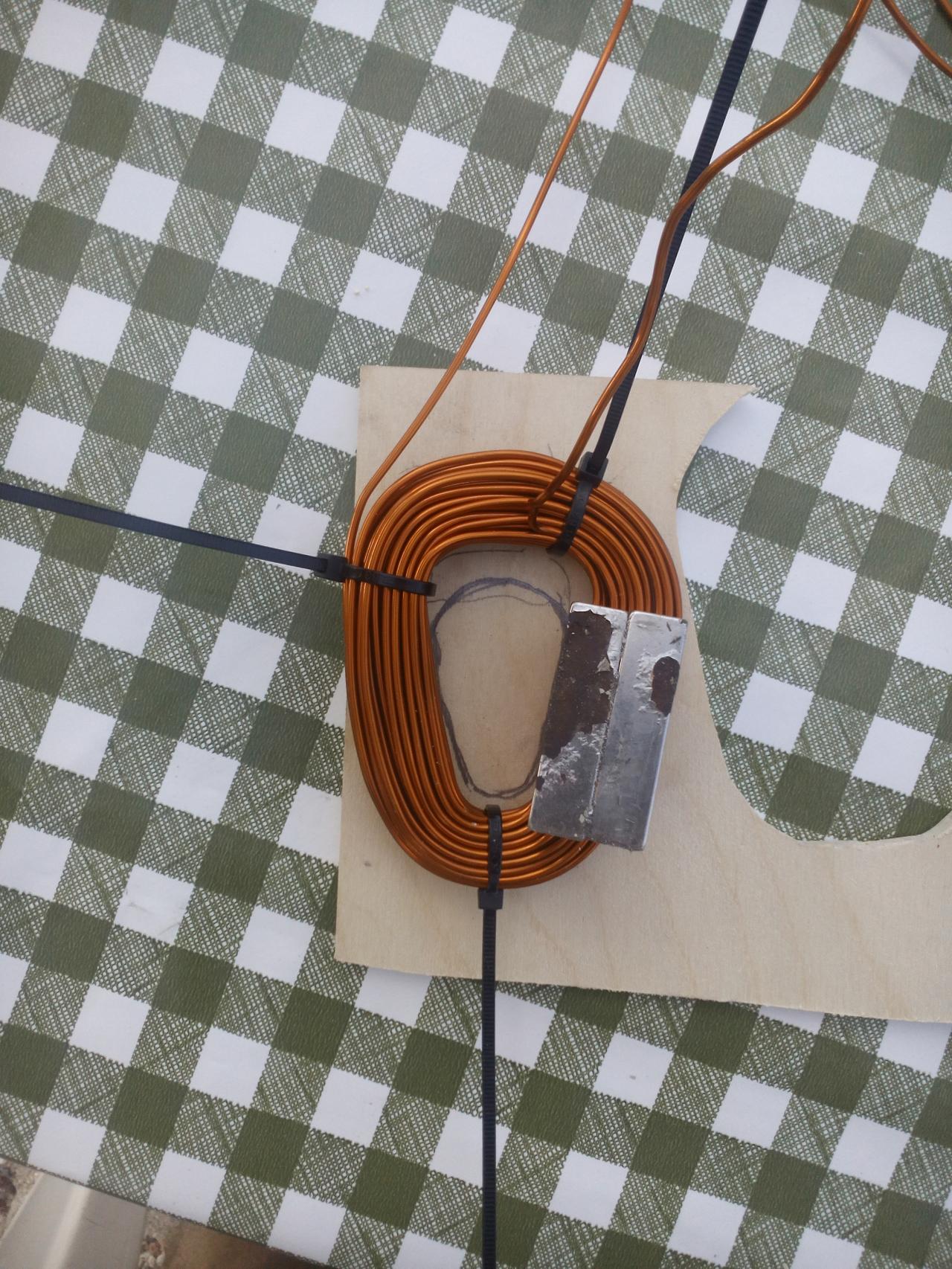

Questa una bobina di prova, sono riuscito a farla di 50 spire.

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160816_170548.jpg



Sopra la bobina se sovrappongo un blocco di magneti di larghezza 20 mm e lungo 40 mm come si nota il tratto di filo nelle parti dritte, verso l'esterno della bobina sono più lunghi e stanno fuori dal campo dei magneti.
In più uno spessore della bobina di 10 mm, per sovrapporre la seconda fase dovrei piegare le parti esterne e manco con una mazza ci si riesce!

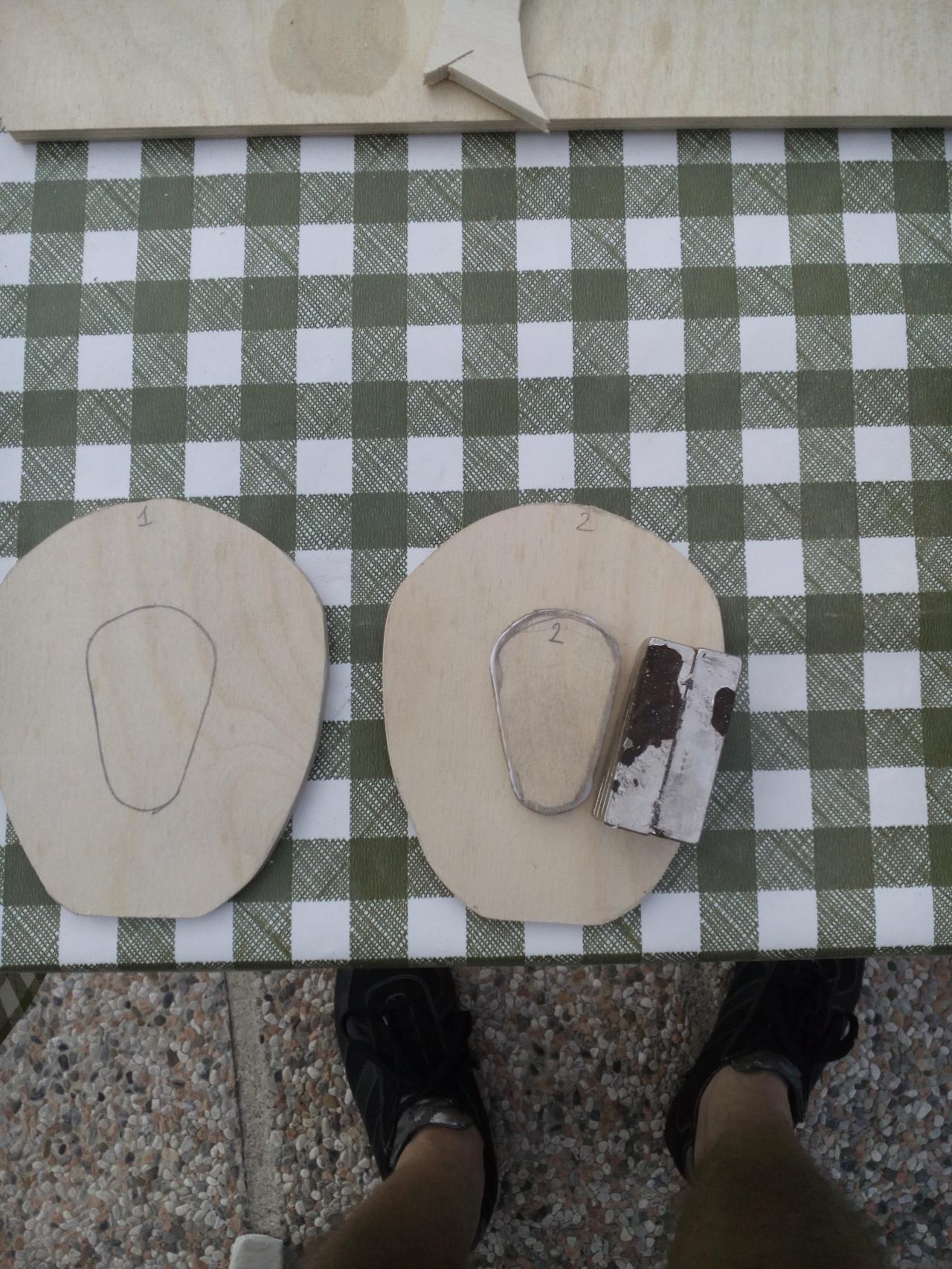

Quindi nuova versione al lavoro, spessore totale 5 mm, il foro più stretto in modo da ridurre il più possibile il rame "resistivo".
Domani avvolgo la bobina di prova e vediamo quante spire mi escono effettive.

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160816_180627.jpg



Per avere i 24 volt nominali mi servono un minimo sindacale di 45 spire



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 18/08/2016 07:55:05

Il compensato come materiale per l'avvolgibobine si sta rivelando una ciofeca. Non va bene, si deforma troppo quando metto il filo in trazione per compattare le spire. Ora mi organizzo per realizzarlo in nylon



---------------
Chi non si indebita fa la rabbia degli usurai



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3547

Stato:



Inviato il: 19/08/2016 21:10:40

potresti anche usare 2 o 3 fili più sottili in parallelo.
scommetto che usate un filo così spesso solo per avere un miglior aspetto estetico.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 19/08/2016 21:16:23


CITAZIONE

scommetto che usate un filo così spesso solo per avere un miglior aspetto estetico.



Per ora ho solo questo da 1,7 mm disponibile in abbondanza.
Avevo pensato anche al filo da 0,8 ma quello che ho non mi basta.
In zona i fornitori prima del 28 agosto non riaprono.

Per ora sto cercando di realizzare un avvolgi bobine più serio tipo questo.
Per ora ho realizzato il cilindro con i cuscinetti ed il volantino, manca l'alberino e le sagome per avvolgere il filo.



---------------
Chi non si indebita fa la rabbia degli usurai
