Vorrei realizzare un impianto ad isola
FinePagina

Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 02/11/2016 20:07:20

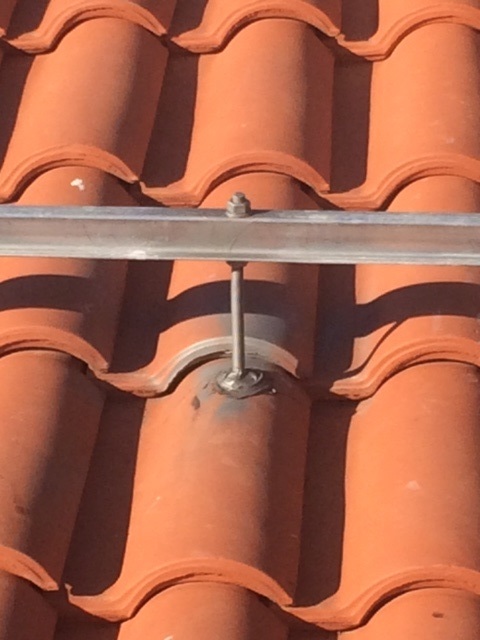

http://www.energialternativa.info/public/newforum/ForumEA/N/IMG_1710.JPG

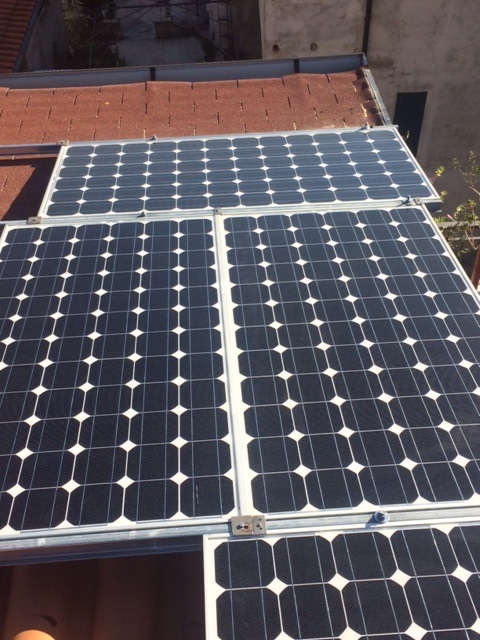

http://www.energialternativa.info/public/newforum/ForumEA/N/IMG_1711.JPG



marcosnout

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3472

Stato:



Inviato il: 02/11/2016 20:41:48

Non è molto diverso dal sistema che ho utilizzato io...

...le rondelle, magari, mettile un po più grandi, mi sembra che "mordano" un po poco la cornice dei moduli, le piattine invece sono ok

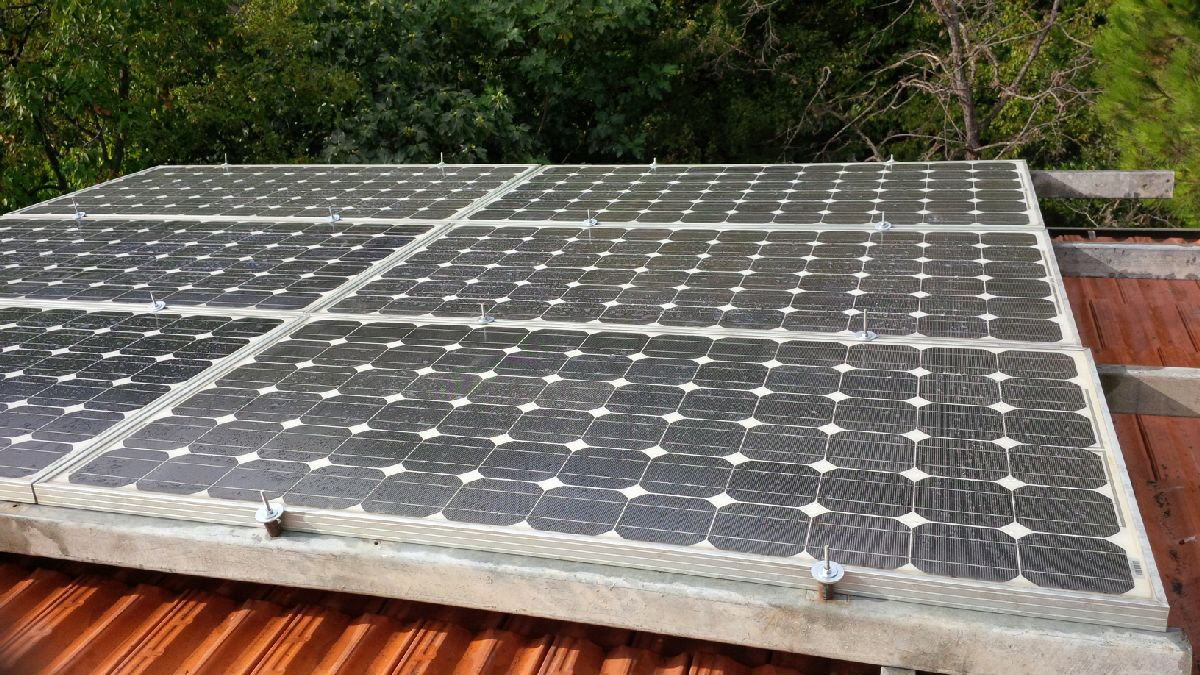

http://www.energialternativa.info/public/newforum/ForumEA/N/IMG_20160830_094438.jpg



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 02/11/2016 20:53:28

Si Marco, le rondelle le devo cambiare, con altre del diametro di 45 mm.
In realtà le rondelle sono di tenuta sulle barre filettate ancorate sulla soletta, ma visto che possono agganciare anche i pannelli le cambierò.
Ma alla fine devo mettere a terra la struttura?



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:7451

Stato:



Inviato il: 03/11/2016 00:23:11

CITAZIONE (Ico59, 02/11/2016 20:53:28 ) Discussione.php?214028&5#MSG63

Ma alla fine devo mettere a terra la struttura?


Ci sono diverse correnti di pensiero, c'è chi si e chi no, la mia è che una struttura metallica a rischio fulmini non la collegherei mai alla terra dell'impianto di casa ma con una o più puntazze dedicate solo a quello.



---------------
Inverter PIP4048MS, 5250W pannelli, 500A Bat.



marcosnout

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3472

Stato:



Inviato il: 03/11/2016 07:01:19


CITAZIONE

mai alla terra dell'impianto di casa ma con una o più puntazze dedicate solo a quello.

Già pronte due puntazze da un metro, sono solo da conficcare



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5435

Stato:



Inviato il: 03/11/2016 18:07:23

Io ho già il tetto a massa con puntazza separata dalla massa di casa per cui sono apposto.
Però quei perni che fuoriescono dal coppo ... se sono di diametro 6 millimetri dal mio punto di vista sono debolucci.
Io non so se avete mai visto quando tira vento di bora sui 80 o 100 Km/h ... li vedo sballottare bene i pannelli su alcuni tetti delle case ... io ho messo angolari di spessore di mezzo centimetro e bulloni da 10 millimetri.
Poi i miei pannelli non sono bloccati come quelli di Marcosnout ... ma sono imbullonati con bulloni da 8 millimetri sulle asole dei pannelli poste dietro il pannello sul suo telaio.
Come si vede dal mio avatar i miei pannelli sono regolabili in altezza per poterli orientare nelle varie stagioni dell' anno.
Se interessa posso postare delle foto più in dettaglio.



Modificato da ITA815 - 03/11/2016, 18:20:53


Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 03/11/2016 18:27:58

CITAZIONE (Claudio, 03/11/2016 18:07:23 ) Discussione.php?214028&5#MSG64


Ci sono diverse correnti di pensiero, c'è chi si e chi no, la mia è che una struttura metallica a rischio fulmini non la collegherei mai alla terra dell'impianto di casa ma con una o più puntazze dedicate solo a quello.


Per adesso la lascio così, in fondo il pannello solare termico è
installato da 10 anni senza messa a terra.



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 03/11/2016 18:39:36

CITAZIONE (ITA815, 03/11/2016 18:27:58 ) Discussione.php?214028&5#MSG66

Io ho già il tetto a massa con puntazza separata dalla massa di casa per cui sono apposto.
Però quei perni che fuoriescono dal coppo ... se sono di diametro 6 millimetri dal mio punto di vista sono debolucci.
Io non so se avete mai visto quando tira vento di bora sui 80 o 100 Km/h ... li vedo sballottare bene i pannelli su alcuni tetti delle case ... io ho messo angolari di spessore di mezzo centimetro e bulloni da 10 millimetri.
Poi i miei pannelli non sono bloccati come quelli di Marcosnout ... ma sono imbullonati con bulloni da 8 millimetri sulle asole dei pannelli poste dietro il pannello sul suo telaio.
Come si vede dal mio avatar i miei pannelli sono regolabili in altezza per poterli orientare nelle varie stagioni dell' anno.
Se interessa posso postare delle foto più in dettaglio.


I perni sono da 12 mm, per intenderci il dado che avvita è del 19, da questo punto di vista non vi dovrebbero essere problemi.
Poi rispetto ai tuoi che chiaramente si espongono maggiormente ai venti per via dell'effetto vela, i miei sono poco distanti dal tetto, circa 20 cm da un lato e vanno a finire a zero dall'altro.
Comunque conto, appena finito il montaggio, di chiudere i laterali esposti al vento con della lamiera tipo quella che usano i lattonieri, in questo modo il vento non dovrebbe aver modo di infilarsi sotto e creare problemi.
Al momento sono fermo perché attendo i connettori
Mc4 per creare le stringhe da tre da portare al quadro interno.
Li ho dovuto ritirare sulla baia, perché qui da me non si trova niente.



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5435

Stato:



Inviato il: 03/11/2016 18:56:15

Cavoli ... sembrano tanto piccoli in foto ... allora sei apposto.



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5435

Stato:



Inviato il: 03/11/2016 19:04:05

Io la prova del vento lo già superata.

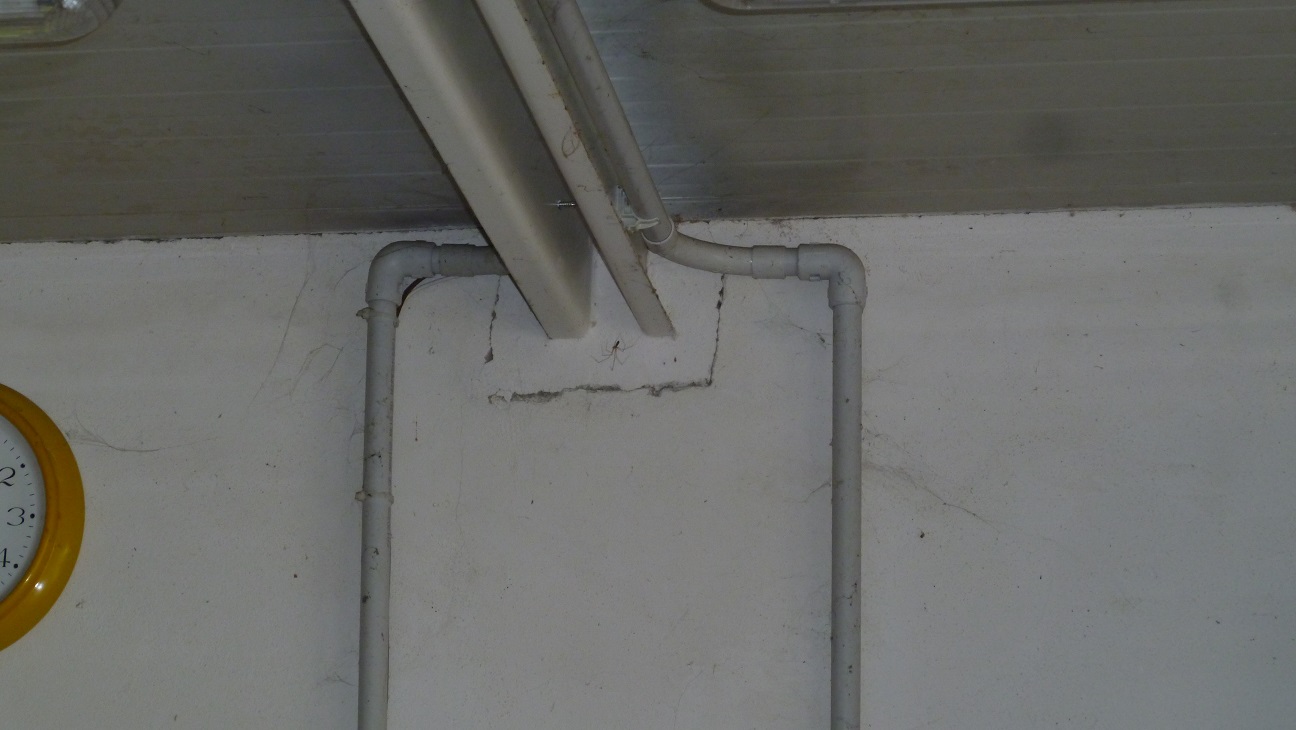

E' passata una tromba d' aria l' anno scorso a 50 metri da casa mia facendo volare via un sacco di roba ... ma il tetto del garage e i pannelli sono rimasti al loro posto ... solo qualche crepa alla base delle barre longitudinali che sorreggono il tetto ... ma queste ultime sono saldate ad una putrella portante centrale del garage e tutto è rimasto al suo posto ... ma lo vista brutta.



Immagine Allegata: Foto 1.jpg

ForumEA/N/Foto 1.jpg



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 03/11/2016 20:57:13

Ammazza, ha crepato il muro!!
Certo che col vento c'è da aver paura.



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5435

Stato:



Inviato il: 04/11/2016 08:27:37

Con l' aumento della temperatura del pianeta anche qui in Italia abbiamo a che fare con trombe d' aria o piccoli tornado ... bisogna mettere in conto anche quelli ora ...



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 04/11/2016 17:38:12

Oggi mi hanno regalato due coppie di connettori per fotovoltaico, dopo aver collegato sul cavo il positivo ed il negativo ho provato a connetterli alla stringa di tre pannelli, ma non ci sono riuscito, sono diversi, così ho tagliato i due provenienti dai pannelli ed ho messo l'altra coppia che mi hanno dato, e così ho potuto connettere.
Adesso volevo utilizzare quelli che ho tolto dai pannelli, ma non riesco ad aprirli, sembrano un blocco unico, vi è mai capitato di usare questi connettori?
Magari vedo di fargli una foto.



Ico59
KiloWatt


Gruppo:Utente
Messaggi:162

Stato:



Inviato il: 04/11/2016 18:38:36

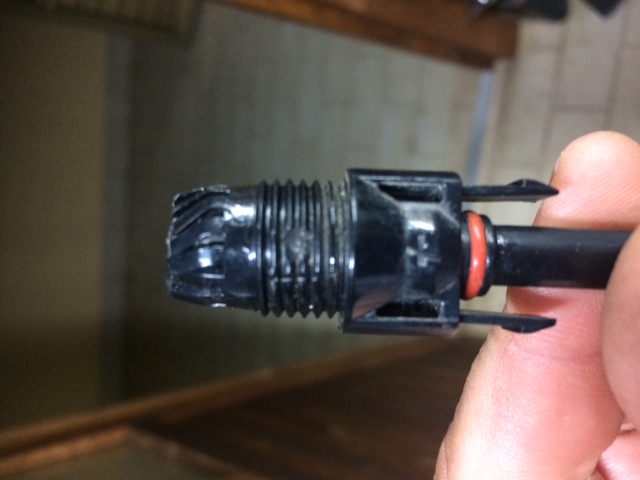

http://www.energialternativa.info/public/newforum/ForumEA/N/image_10.jpeg

Come si apre?



thepox
milliWatt


Gruppo:Utente
Messaggi:19

Stato:



Inviato il: 04/11/2016 20:20:19

è già aperto crimpi il puntale e lo innesti,poi chiudi avvitando
il coso che hai svitato che però avevi preinfilato il cavo,è più facile farlo che spiegarlo
