Geoantenna per Ricerca Effetti e Precursori Elettromagnetici Sismici , Analisi della teoria del prof QQCreafis
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5769

Stato:



Inviato il: 19/10/2016 10:36:26

CITAZIONE (PinoTux, 19/10/2016 10:14:37 ) Discussione.php?214035&12#MSG182

presentano una finestra che viene denominata "waterfall"

azz....questa mi mancava...se pò fa!


Ho sentito alcune frequenze...di trasmissioni su questo sito...cavolo ben fatto: http://sdr.radioandorra.org:8901/ ...a 7090khz parlottano in italiano!

Permettono anche la registrazione delle comunicazioni e il download...ho registrato questo spezzone effettuato il download:
http://www.energialternativa.info/public/newforum/ForumEA/N/websdr_recording_2016-10-19T08-44-54Z_7090.4kHz.wav

C'è da prendere degli spunti ...



Modificato da Bolle - 19/10/2016, 10:44:46


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5769

Stato:



Inviato il: 19/10/2016 11:07:07

E quà la cosa si fa interessante...dopo il consiglio di Pino sono andato a cercare i precursori...e tatà : Precursori elettromagnetici dei sismi scritta dal professor Ezio Roberto Mognaschi purtroppo scomparso nell'anno 2006...scorrere le diverse pagine!

Anche questa pagina sembra interessante: LINK



Modificato da Bolle - 19/10/2016, 11:18:15


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5769

Stato:



Inviato il: 19/10/2016 12:32:52

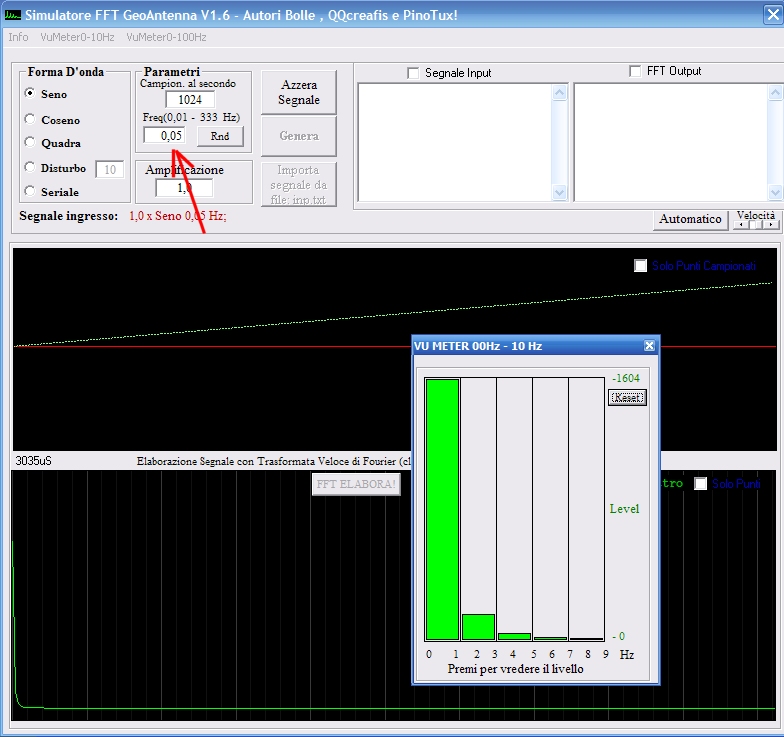

Nasce la Versione 1.6 che ci permette si realizzare sinusoidi con frequenza al di sotto di 1 HZ ad esempio di 0,05Hz:

http://www.energialternativa.info/public/newforum/ForumEA/N/SimulatoreFFT005Hz.jpg

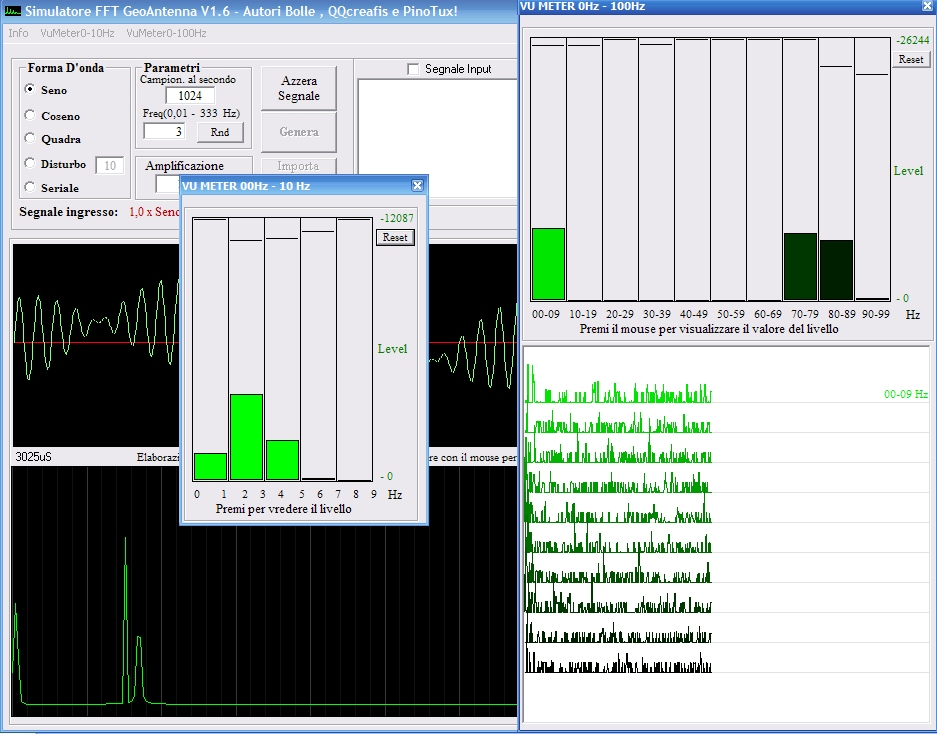

Per vedere meglio le bassissime frequenze è stato realizzato un VUMETER dettagliato delle frequenze che vanno da 0Hz a 10Hz.

http://www.energialternativa.info/public/newforum/ForumEA/N/SimulatoreGeoAntennaV1_6.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3439

Stato:



Inviato il: 19/10/2016 19:18:20


CITAZIONE

Permettono anche la registrazione delle comunicazioni e il download...ho registrato questo spezzone effettuato il download:
http://www.energialternativa.info/public/newforum/ForumEA/N/websdr_recording_2016-10-19T08-44-54Z_7090.4kHz.wav

Questi sono radioamatori nella banda dei 40 metri che va da 7000 a 7200 kHz, l'emissione è in SSB, single side band o banda laterale unica (con soppressione della portante)
La voce col timbro di Paperino è dovuta alla non perfetta sintonia...

Sono le stesse apparecchiature che uso io...



Modificato da PinoTux - 19/10/2016, 19:36:47


---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5769

Stato:



Inviato il: 20/10/2016 11:07:17

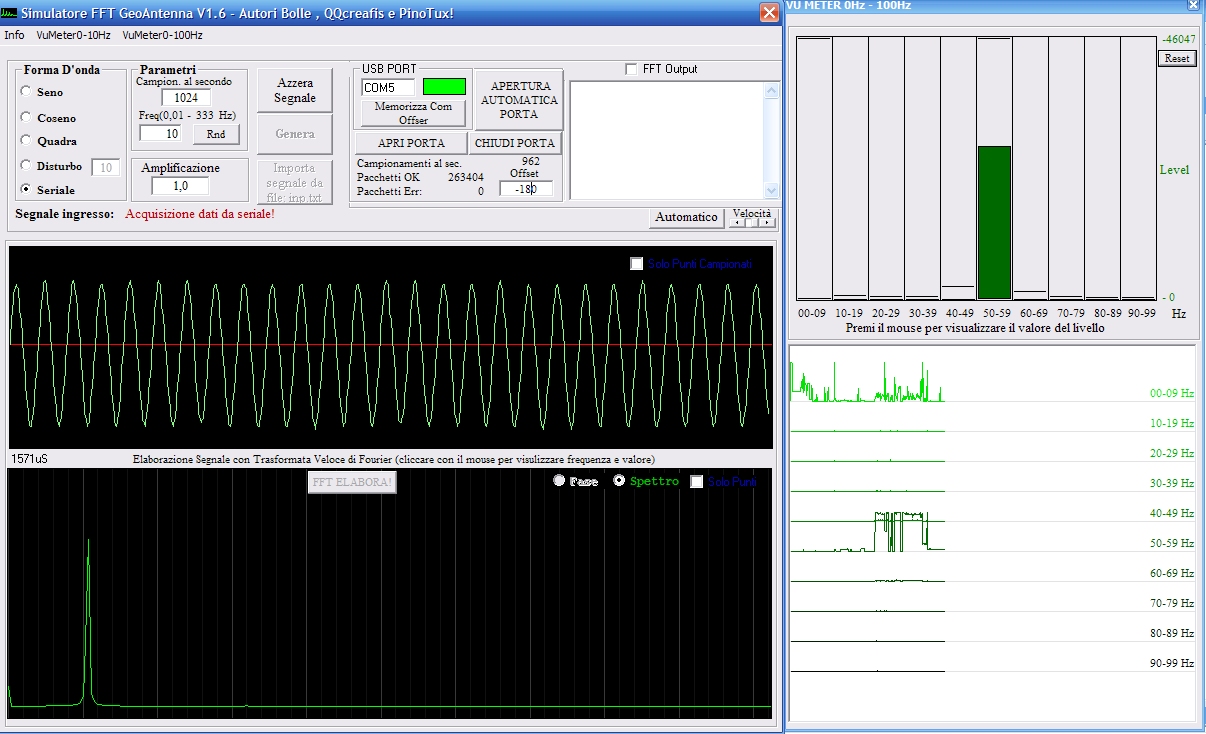

Facciamo vedere una cosa interessante...lasciamo l'ingresso Analogico digitale dell'arduino (la porta A0) collegata ad un filo in aria...questo filo fa da antenna...e riceve tutti i segnali che gironzolano...ed indovinate un pochino cosa mostra? la 50Hz...

http://www.energialternativa.info/public/newforum/ForumEA/N/SimulatoreFFTConDisturbo50Hz.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5769

Stato:



Inviato il: 20/10/2016 11:33:26

Vedete come reagisce il simulatore ad un particolare segnale audio...




---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5769

Stato:



Inviato il: 20/10/2016 13:02:22

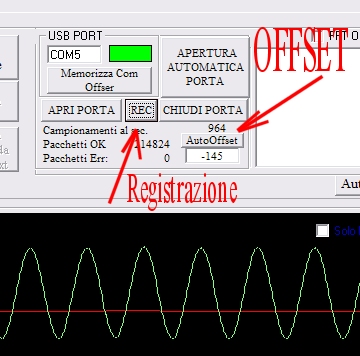

E' nasciuta la V1.6 Simulatore GeoAntenna ...dimenticavo di dire che c'è anche l'auto-offset...cioè il SW se lo va a cercare da solo...basta premerlo una volta ogni tanto...inoltre c'è il pulsante di Registrazione...i dati vengono salvati sull'HD...

http://www.energialternativa.info/public/newforum/ForumEA/N/AutoOffsetGeoAntenna.jpg



Allegato Eliminato: Scaricare la versione più recente!



Modificato da Bolle - 21/10/2016, 16:09:29


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5769

Stato:



Inviato il: 20/10/2016 16:32:42

Vediamo il salvataggio dei dati come funzica:
1. Premendo il pulsante REC (pulsante che si trova tra il pulsante APRI PORTA e il pulsante CHIUDI PORTA) questo diventa ROSSO. Il colore ROSSO identifica la registrazione dei dati in corso. Se si preme nuovamente torna al colore originale e la registrazione di ferma.

2. I dati vengono salvati nel file GEOANTENNAANNO-MESE-GIORNO.txt contanuto nella cartella DATA ( la cartella viene creata automaticamente)
I dati registrati nella stessa giornata vengono accodati...per la serie non si perde nulla!

3.La registrazione va avanti ininterrottamente , ad una nuova data viene generato un nuovo file

4.Il contenuto del file è accussì:

a. QUANDO INIZIA LA REGISTRAZIONE SUL FILE VIENE SCRITTO
#INIZIO REGISTRAZIONE gg/mm/mmm - hh.mm.ss

b. QUANDO FINISCE LA REGISTRAZIONE SUL FILE VIENE SCRITTO
#FINE REGISTRAZIONE gg/mm/mmm - hh.mm.ss

c. i 512 dati vengono scritti in verticale...pronti per essere importati con il tanto amato Excel (mettendo come delimitatore il carattere #)

d. dopo l'ultimo dato (il 512esimo) viene scritta il numerodi trasformazione:
#FINE TRASFORMATA n Tick Tempo_PC (hh.mm.ss) - Offset: offset



In questo modo i dati possono essere visualizzati ed analizzati in modalità playback .Visto che si mantengono i dati originali ...si potrà analizzare a ritroso gli eventi ed effettuare modifiche nella elaborazione.

In allegato un file di registrazione di esempio di questa notte !

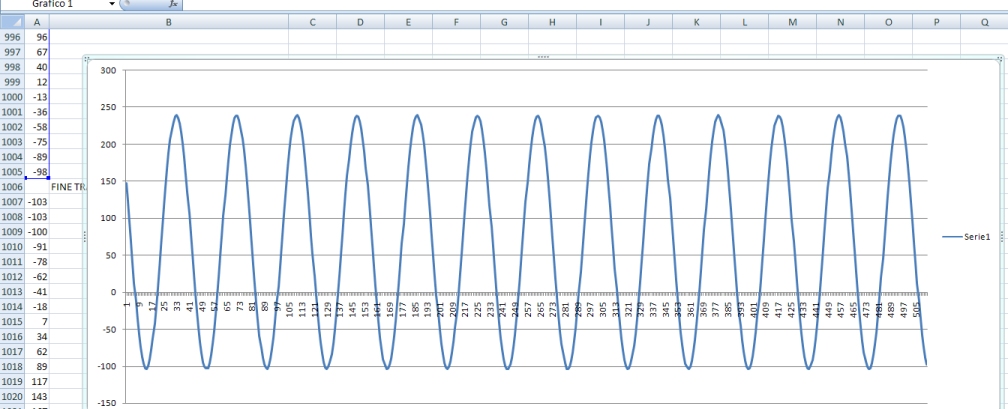

Questo è il grafico estratto con excel...una sinusoide a 25Hz:

http://www.energialternativa.info/public/newforum/ForumEA/N/ElaborazioneFoglioExcelRecording.jpg



Scarica allegato

GEOANTENNA2016-10-20.txt ( Numero download: 49 )



Modificato da Bolle - 20/10/2016, 17:04:19


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5769

Stato:



Inviato il: 21/10/2016 01:05:35

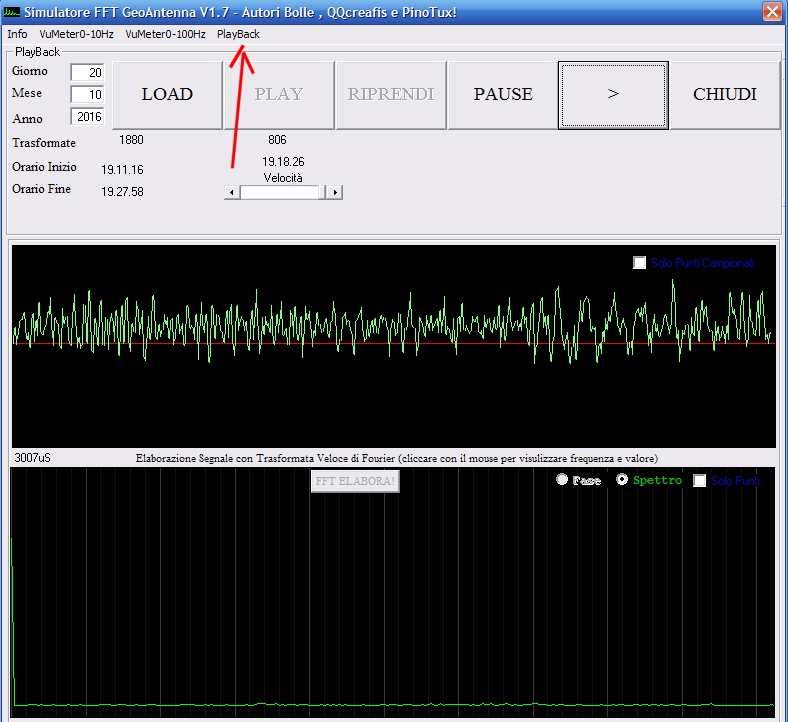

Eccolo un altro tassello del simulatore ...il playback...cioè è quella funzione attivabile da barra dei menu che ci consentirà di visualizzare/analizzare i segnali registrati.
Questa è la bozza...si può scegliere il giorno e l'orario dell'analisi...

http://www.energialternativa.info/public/newforum/ForumEA/N/SimulatoreGeoAntennaV1_7.jpg



ma la notte è lunga....



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5769

Stato:



Inviato il: 21/10/2016 16:03:17

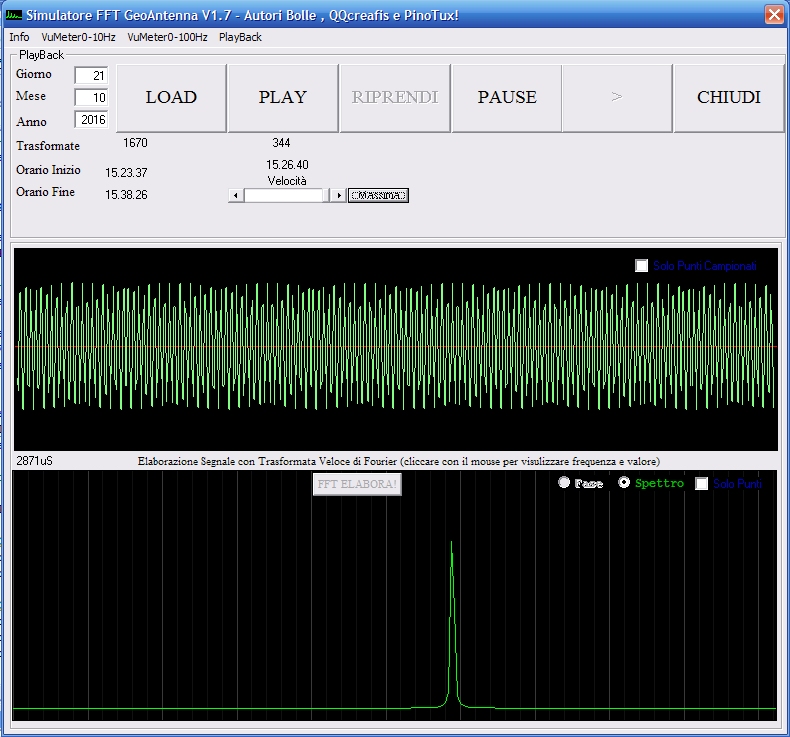

E' andata...nasciuta la versione V1.7 del simulatore Geo Antenna presente in allegato.
E' possibile effettuare il playback dei dati...basta selezionare PlayBack dal menu a tendina , selezionare la data e premere il pulsante Load...poi si procede con il play.E' possibile variare la velocità per mandare velocemente la visualizzazione dei dati.
All'interno dello zip c'è la cartella DATA con un file registrato dove viene inviata una frequenza da 200Hz a salire fino a 400 e poi tornare indietro.

http://www.energialternativa.info/public/newforum/ForumEA/N/SimulatoreGeoAntennaV1_7PlayBack.jpg



Scarica allegato

SimulatoreFFTGeoAntennaV1_7.zip ( Numero download: 33 )



Modificato da Bolle - 21/10/2016, 17:30:49


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5769

Stato:



Inviato il: 21/10/2016 16:43:37

C'è qualcuno che ha già fatto una cosa simile:http://www.goodstone.altervista.org/dw/doku.php?id=esperimenti:esperimento-elf

Questo altro ricevitore da 0.01Hz a 5Hz per tempeste solari, terremoti etc...http://www.stormwise.com/project12.htm



Modificato da Bolle - 21/10/2016, 17:33:18


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9125

Stato:



Inviato il: 21/10/2016 22:01:30

si ma c'è una differenza sostanziale loro mettono l'antenna in aria


mentre noi facciamo come i russi



---------------
Al peggio non esiste limite



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3439

Stato:



Inviato il: 21/10/2016 22:16:48

L'antenna della stormwise è la classica antenna avvolta su una bacchetta di ferrite, presumo come quelle che ho io da qualche parte, 12 mm di diametro per una lunghezza di circa 20 cm, la stessa che si può vedere qui:



oppure qui:



Radio uno di Trieste è stata spenta il mese dopo.



Queste le ho acquistate alla solita fiera, ma credo si trovino anche in internet; ne avevo prese tre per fare qualcosa proprio sui precursori sismici, ma sono rimaste nel cassetto.



Modificato da PinoTux - 21/10/2016, 22:29:00


---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5769

Stato:



Inviato il: 22/10/2016 07:03:42

CITAZIONE (qqcreafis, 21/10/2016 22:01:30 ) Discussione.php?214035&13#MSG194

si ma c'è una differenza sostanziale loro mettono l'antenna in aria


mentre noi facciamo come i russi

Sto cercando a tuttotondo...ma non so se hai notato , ci fosse qualcuno che mostri i dati o cosa accada in corrispondenza di un terremoto: il nulla!!! E la cosa mi urta molto...penso basterebbero 3 righe per spiegare tutto... vabbè!

Cmq:
1.il SW è di fatto terminato ... in media utilizza uno spazio di 22Mb all'ora quindi mezzo Giga al giorno.
2.martedì ho ordinato gli ina103 e ina114...spero che arrivino entro il mio 30 hesimo compleanno!
3.oggi vediamo se riesco a finire lo scavetto...


CITAZIONE
ne avevo prese tre per fare qualcosa proprio sui precursori sismici, ma sono rimaste nel cassetto.

mi sembra sia arrivato il momento giusto...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9125

Stato:



Inviato il: 22/10/2016 15:48:08


CITAZIONE

Sto cercando a tuttotondo...ma non so se hai notato , ci fosse qualcuno
che mostri i dati o cosa accada in corrispondenza di un terremoto: il nulla!!!
E la cosa mi urta molto...penso basterebbero 3 righe per spiegare tutto... vabbè!

i casi sono vari

1°)o proprio il segnale non c'è
2°)un segnale c'è ma è molto debole
3°) la stagrande maggioranza della gente replica solo quello che fanno gli altri
e proprio non ce la fa ad uscire dal circolo vizioso anzi si sentono al sicuro
se replicano ad esatta fotocopia e pensano che se non funziona è perchè non hanno
replicato abbastanza fedelmente

io scarterei la 1



---------------
Al peggio non esiste limite
