Geoantenna per Ricerca Effetti e Precursori Elettromagnetici Sismici , Analisi della teoria del prof QQCreafis
FinePagina

PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3443

Stato:



Inviato il: 11/10/2016 19:48:46


CITAZIONE

Sicuramente il tuo amico intendeva dire che la scheda audio del PC è disaccoppiata con un condensatore di uscita,


Intendevi dire in entrata, forse ?



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3036

Stato:



Inviato il: 11/10/2016 19:55:19

No, proprio in uscita, ovvero intendevo dire che dopo il DAC, dopo lo stadio amplificatore, prima dello spinotto delle cuffie c'è un condensatore che disaccoppia l'amplificatore interno da ciò che colleghiamo allo spinotto cuffie.

Perchè mi fai questa domanda ? Non sei il tipo che fa domande a caso, cosa volevi dire ?

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5790

Stato:



Inviato il: 11/10/2016 20:08:38

CITAZIONE (BellaEli, 11/10/2016 19:08:35 ) Discussione.php?214035&4#MSG59

Mah... secondo me il tuo amico non aveva tutti i torti...

Secondo me si sbagliava...oggi è umido e i vetri sono lisci e molto scivolosi..

Cmq la frequenza dei pochi Hez è un dettaglio...l'idea è quella di inviare diverse frequenze e vedere se il VUMETER risponde a dovere.




CITAZIONE
ritrasformare indietro e vedere nel dominio del tempo l'onda filtrata

Questa ne possiamo fare a menno...però mi chiedo se possono essere utili i livelli di alcune frequenze...ad esempio ci portiamo dietro anche la 50HZ che sappiamo che non ci serve...ma con una manciata di byte non solo possiamo inviare dei dati ad un eventuale server ma attivare degli allarmi.
Mi chiedo: può bastare?

CITAZIONE
che FFT usi?

Questa...LINK ma riadattata ...
...possiamo fare un VMETER a 500Hz come sopra tagliando opportunamente le frequenza e vedere i livelli oppure andare su una mirata frequenza, ad esempio sui 3Hz, ma trascuriamo tutte le altre frequenze comprese quelle a ridosso dei 3hz.

Che dici? Bici? Oppure spariamo il colpo e poi assediamo il tiro?



Modificato da Bolle - 11/10/2016, 20:45:01


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9147

Stato:



Inviato il: 11/10/2016 20:58:20

la fft è una dll che tu usi con un linguaggio


comunque se proprio vogliamo vedere tutto


memorizziamo per ogni canale, spaziatura 1Hz, lintensità radq(vr^2+vi^2)


e dei 50Hz ce ne freghiamo (sempre se si rimane nella linearità degli amplificatori), il tutto ammesso che lo spazio delle frequenze sia più interessante che lo spazio del dominio del tempo


comunque memorizziamo quindi 500 (o meno ) numeri al secondousando float semplici 4byte circa 2000byte/s fanno 150MB al giorno 65GB/anno molto all'incirca



Modificato da qqcreafis - 11/10/2016, 21:12:14


---------------
Al peggio non esiste limite



tgsimo_a

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1508

Stato:



Inviato il: 11/10/2016 21:55:50

Io non riesco proprio a starvi dietro... però se non ho capito male, cercate di "costruire" qualcosa di simile?
http://it.blitzortung.org/cover_your_area.php
Forse, uno spunto...



---------------
Signore dammi la pazienza... perché se mi dai la forza spacco tutto!!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5790

Stato:



Inviato il: 11/10/2016 21:57:01

CITAZIONE (qqcreafis, 11/10/2016 20:58:20 ) Discussione.php?214035&5#MSG64

la fft è una dll che tu usi con un linguaggio


volendo si...ma è un codice scritto da me che integrerò ad hoc per questo progetto...posterò l'intero codice...questo progetto sarà interamente di pubblico dominio...in particolare la possibilità di fare elaborazioni tra hardware e SW e condivisione della rappresentazione dei dati in tempo reale!

Per l'analisi abbiamo diverse possibilità:
1.memorizzare i dati (campionare in tempo reale) e fare l'elaborazione OFF-LINE ...la condivisione avrà un ritardo di elaborazione.

2.memorizzare i dati (campionare in tempo reale) ,con FFT e salvare una rappresentazione dei dati (VUMETER) e con possibilità di verifiche e check dai dati per eventuali rielaborazioni dei dati passati!



CITAZIONE
comunque memorizziamo quindi 500 (o meno ) numeri al secondousando float semplici 4byte circa 2000byte/s fanno 150MB al giorno 65GB/anno molto all'incirca

Non mi preoccupala quantità di dati memorizzati ...mi preoccupa il trovare un metodo di condivisione...

Un eccellente risultato sarebbe quello di verificare una contemporaneità tra un segnale del sistema GeoAntenna e di un terremoto del centro Italia...che continuano a esserci ...oppure un segnale che mi avvisi di quando i vicini attraversano la strada con la loro automobile...



Modificato da Bolle - 12/10/2016, 08:50:18


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5790

Stato:



Inviato il: 11/10/2016 22:26:37

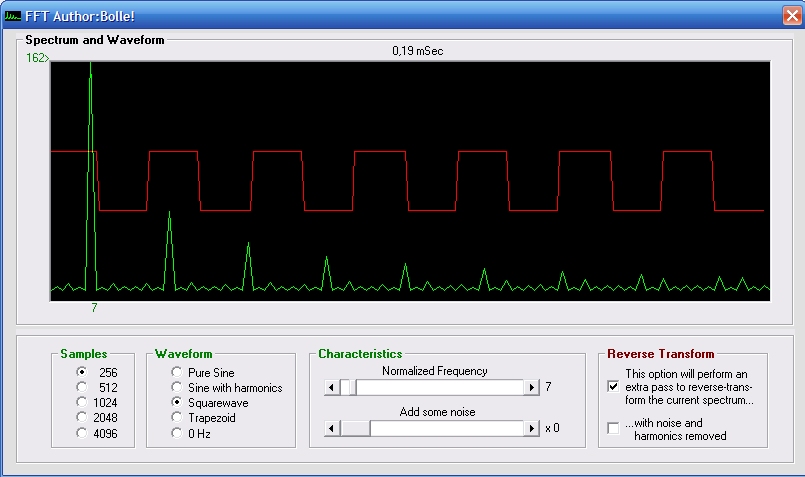

Ho recuperato un vecchio lavoretto...ero partito da codici di altri e lo avevo modificato per i miei scopi:

http://www.energialternativa.info/public/newforum/ForumEA/N/FFTBolle.jpg



Cmq l'idea è fare un eseguibile che faccia elaborazione in tempo reale...poi possiamo sempre cambiare percorso...ovvio che cerco di trascinare nel campo che conosco meglio...ma siamo nella fase delle specifiche!:)

Scarica allegato

FFTBolle.zip ( Numero download: 75 )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3443

Stato:



Inviato il: 12/10/2016 01:32:54

CITAZIONE (BellaEli, 11/10/2016 19:55:19 ) Discussione.php?214035&5#MSG62

No, proprio in uscita, ovvero intendevo dire che dopo il DAC, dopo lo stadio amplificatore, prima dello spinotto delle cuffie c'è un condensatore che disaccoppia l'amplificatore interno da ciò che colleghiamo allo spinotto cuffie.

Perchè mi fai questa domanda ? Non sei il tipo che fa domande a caso, cosa volevi dire ?

Elix


Non so come il tecnico abbia cablato l'accrocchio, ho pensato che un qualche segnale entrava nell'ingresso audio della scheda designata allo scopo, e dopo il PC elaborava il segnale, non il contrario.
Evidentemente mi è sfuggito qualche post...



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3443

Stato:



Inviato il: 12/10/2016 01:47:57


CITAZIONE

.oppure un segnale che mi avvisi di quando i vicini attraversano la strada con la loro automobile...


Questo sistema della spira viene usato in prossimità dei semafori per sentire la presenza (metallica) degli autoveicoli, non vorrei che il passaggio di qualche macchina, anche distante, influisca sul flusso del campo magnetico terrestre.

Molto tempo fa, a Trieste, prima che eliminassero i tram ed i filobus a cavallo degli anni ' 69 - ' 70, osservavo la vetrina di un negozio di ottica ed ammenicoli vari, in questa c'erano delle bussole magnetiche e quando passava il filobus gli aghi di queste cominciavano a deviare, non credo tanto per la massa metallica quanto per qualche campo magnetico "disperso" dal motore...

...ma non c'entra un tubo, così tanto per



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9147

Stato:



Inviato il: 12/10/2016 08:11:40


CITAZIONE

Un eccellente risultato sarebbe quello di verificare una contemporaneità tra un segnale del sistema GeoAntenna e di un terremoto del centro Italia...che continuano a esserci ...



sarebbe un risultato da urlo... il massimo di quanto ci si può aspettare ....


tra l'altro(se funzionera!!!!! incrociamo un pò di roba) ci darà infornazioni dall'ipocentro in tempo reale circa 15-20 secondi prima della scossa superficiale (dipende dalla distanza)




CITAZIONE
oppure un segnale che mi avvisi di quando i vicini attraversano la strada con la loro automobile...




c'è una coincidenza tra la microfonicità e variazione di campo


comunque la microfonicità va contenuta il più possibile.


e comunque se il gioco si farà interessante, almeno nella mia fantasia, andrebbe rifatto allo stato dell'arte in zona isolata


vabbè non corriamo troppo con la fantasia prima bisogna vedere se da un qualche segnale...



Modificato da qqcreafis - 12/10/2016, 08:29:21


---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5790

Stato:



Inviato il: 12/10/2016 10:28:41

E' nasciuto...il simulatore della GeoAntenna V1.0...è la prima versione...ancora molto molto beta!

Il primo passo è quello di mandargli dei dati simulati e vedere come reagisce ...il secondo passo è agganciare l'audio del pc, inviarlo alla scheda arduino, che la rinvia i dati alla porta usb dove è agganciato sempre il simulatore e far vedere l'analisi dello spettro. L'ultimo passo è quello di sganciare la simulazione e agganciarci l'antenna con il segnale amplificato...chiaro no?
Serve un disegnino?

Se qualcuno ha dei dubbi/suggerimenti...faccia un fischio.

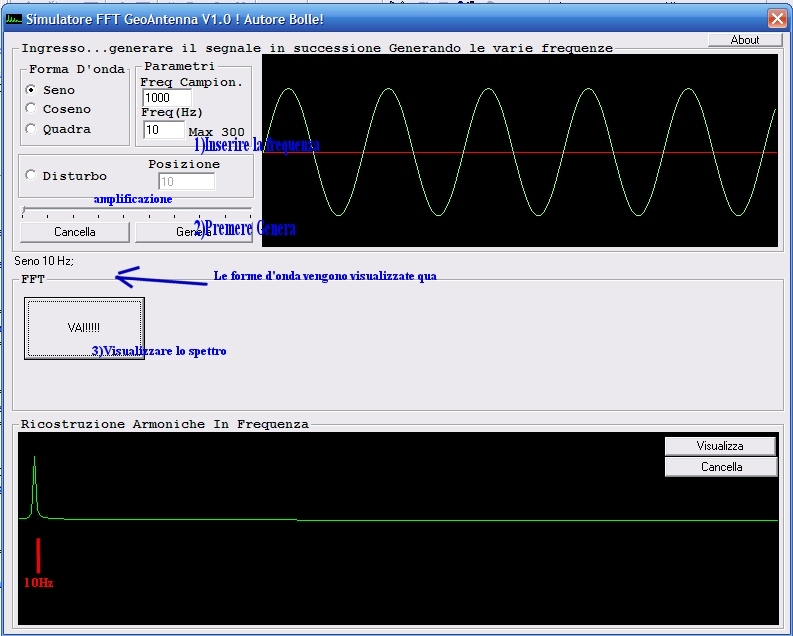

http://www.energialternativa.info/public/newforum/ForumEA/N/FFTGeoAntenna1.jpg

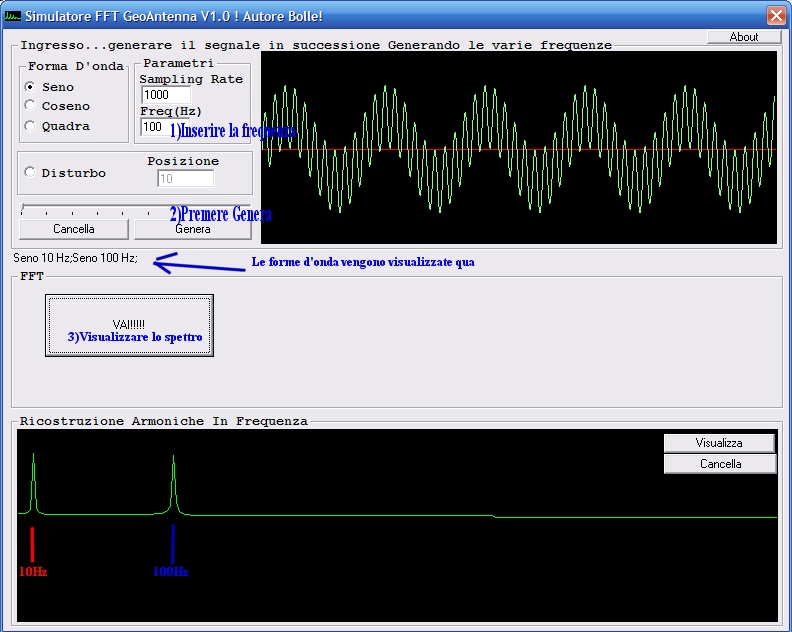

http://www.energialternativa.info/public/newforum/ForumEA/N/SimulatoreFFTGeoAntenna.jpg

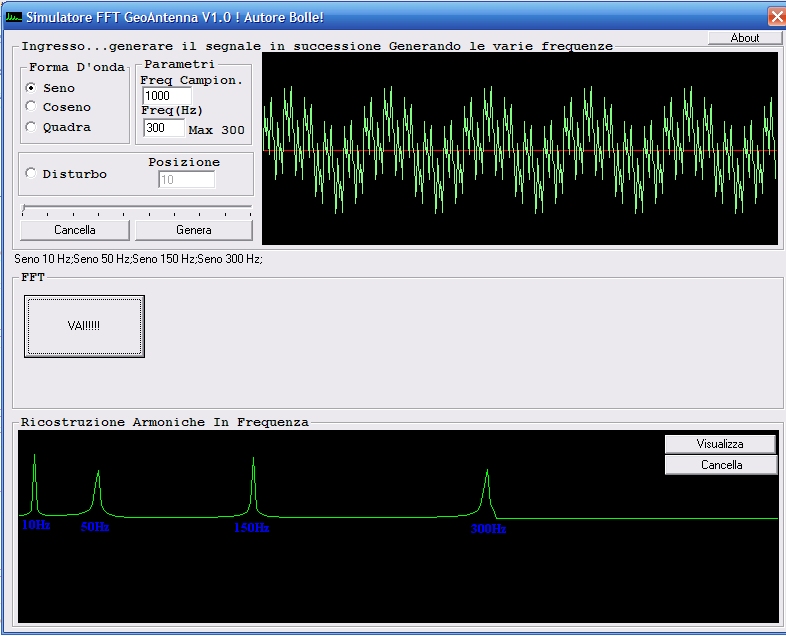

http://www.energialternativa.info/public/newforum/ForumEA/N/FFTGeoAntenna2.jpg



Allego l'eseguibile...giochicchiateci...

Scarica allegato

SimulatoreFFTGeoAntennaV1_0.zip ( Numero download: 84 )



Modificato da Bolle - 12/10/2016, 10:42:36


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9147

Stato:



Inviato il: 12/10/2016 22:31:55

peccato che non si possa regolare l'ampiezza delle singole funzioni

vabbè le somma..



se si schiaccia vai e visualizza fa cose strane



se si schiaccia più volte vai fa cose strane



Modificato da qqcreafis - 12/10/2016, 22:44:26


---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5790

Stato:



Inviato il: 12/10/2016 23:06:04

CITAZIONE (qqcreafis, 12/10/2016 22:31:55 ) Discussione.php?214035&5#MSG72

peccato che non si possa regolare l'ampiezza delle singole funzioni

C'è l'amplificazione nello slider orizzontale...basta prenderlo e spostarlo di 1 , 2 ...fino a 10...nella prima immagine c'è un commento molto molto risicato!


Ho fatto una nuova versione decisamente più evoluta esente da problemini...domani la posto!

Gli altri 4 che hanno scaricato il sw cosa dicono?

Cmq sto tentando di snellire il codice di FFT per infilare l'algoritmo dentro l'arduino...se ci si fa e ce la fa ad elaborarlo con l'acquisizione dei dati...si potrebbe pensare di inviare sulla seriale solo il VUMETER...anche se ci sono dei contro per una eventuale analisi OFF LINE!



Modificato da Bolle - 12/10/2016, 23:15:38


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9147

Stato:



Inviato il: 12/10/2016 23:18:26

ci manca una scala sull'asse verticale e orizzontale


il numero moltiplicatore sarebbe bene farlo vedere quando si fa genera




vai "vicino" al codice fft?

e poi il grafico lo farei senza ammorbidimento a puntini


come mai se faccio sen 300Hz la trasformatanon è simmetrica e sen 250 si



Modificato da qqcreafis - 12/10/2016, 23:28:18


---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5790

Stato:



Inviato il: 12/10/2016 23:41:03

Tutte le tue osservazioni verranno riportate nella prossima versione...anche se già ci sono praticamente tutte...

Con 300hz il siamo a 3 punti con il ms di campionamento...e l'algoritmo ed inizia a dare segni di cedimento...se fai 500hz o anche più alto perde tutto di senso.

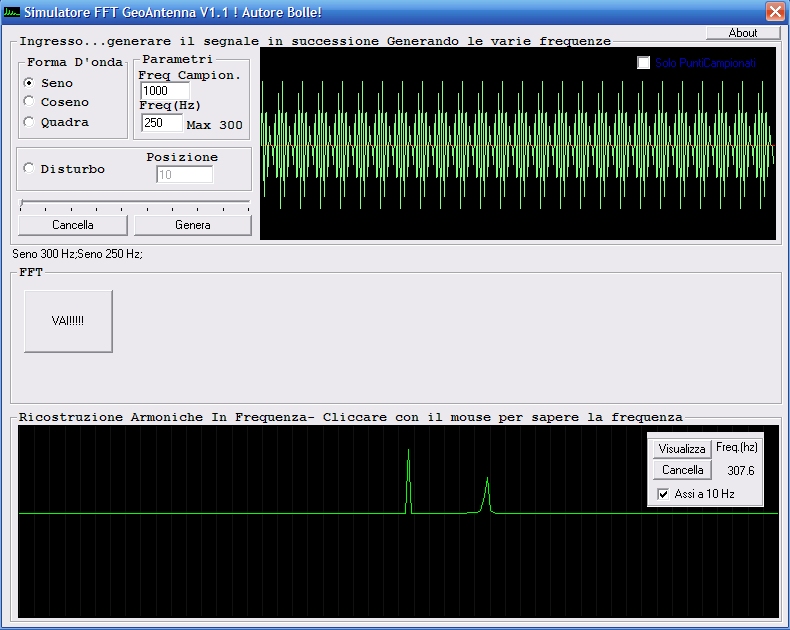

http://www.energialternativa.info/public/newforum/ForumEA/N/FFT250e300.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
