Geoantenna per Ricerca Effetti e Precursori Elettromagnetici Sismici , Analisi della teoria del prof QQCreafis
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5767

Stato:



Inviato il: 14/10/2016 22:24:33

Il visual studio 6...e non dire che non ce l'hai perché mentiresti...se non lo voi fare non preoccuparti tra non molto ci penso io


CITAZIONE

una dei Nomadi

non l'ho indovinata...ma ora ho capito!

CITAZIONE (qqcreafis, 14/10/2016 21:41:05 ) Discussione.php?214035&7#MSG103

ci vuole potenza di calcolo e/o hardware dedicato un DSP

no no...ce la dovremmo fare ed anche di lusso anche con un pc del ciufolo!

CITAZIONE
facendo una traslazione dei dati e scartando l'ultimo

io avevo pensato ad una coda circolare...il SW è da allineare a questa cosa.

CITAZIONE
in realtà si potrebbe aggiornare ogni 2 o 3 tanto ci servono f basse (forse)

simuleremo anche questo...

CITAZIONE
comunque sarà fuori dal mito ma è come togliersi una trentina di anni in un colpo solo
ci stavo pensando oggi...30 anni sicuramente si conosceva la trasformata di fourier...ma non so mica se già si conosceva/usava quella veloce...quindi okkio a non ringiovanirti troppo



Modificato da Bolle - 14/10/2016, 22:40:47


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9125

Stato:



Inviato il: 14/10/2016 22:39:16

la fft va abbastanza bene l'unico dubbio sono 513 dati e 513 moduli per lo spazio delle frequenze

comunque i 512 punti con 512 campionamenti fanno sempre 1Hz a canale solo che si arriva fino a 250Hz ma tanto si taglia a 100Hz

per la visualizzazione a punti metterei delle barre di colore diverso affiancate



---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5767

Stato:



Inviato il: 14/10/2016 22:41:50

CITAZIONE (qqcreafis, 14/10/2016 22:39:16 ) Discussione.php?214035&8#MSG108


per la visualizzazione a punti metterei delle barre di colore diverso affiancate

e l'idea dei pennini che facciano vedere l'ultima ora ( o anche di più) non ti piace?

CITAZIONE (qqcreafis, 14/10/2016 22:39:16 ) Discussione.php?214035&8#MSG108

si arriva fino a 250Hz ma tanto si taglia a 100Hz

Diciamo che la frequenza massima dipenderà dai dati che riusciamo a gestire...vediamo di spingerla al massimo...tanto iniziamo...poi 'se allargamo'...non vedo l'ora di vedere cosa combina...scalpito!

Senti ma...visto che piove ogni giorno...e occorre attendere almeno 3 giorni che non piova per fare lo scavo...se lo poggio sulla terra edinizio a vedere cosa combina?



Modificato da Bolle - 14/10/2016, 22:49:02


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9125

Stato:



Inviato il: 15/10/2016 13:35:00


CITAZIONE

Senti ma...visto che piove ogni giorno...e occorre attendere almeno 3 giorni che non piova per fare lo scavo...se lo poggio sulla terra edinizio a vedere cosa combina?



ci avevo pensato anche io... si beccheranno molte cose spurie cumunque per mettetre in funzione il tutto va bene



---------------
Al peggio non esiste limite



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3544

Stato:



Inviato il: 15/10/2016 13:47:40

cito:"l'idea dei pennini che facciano vedere l'ultima ora"
ho scoperto che l'oscilloscopio cinese in scatola di montaggio da 15€
ha anche una base dei tempi lunga, se si imposta il tempo a 500 secondi/divisione, siccome ci sono 12 divisioni visualizza gli eventi
degli ultimi 100 minuti. (ultima ora e mezza)



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5767

Stato:



Inviato il: 15/10/2016 18:39:02

Gira che ti gira, per capire se eravamo i pionieri dell'ELF, ho sbattuto quiquo e qua poi a ritroso sono arrivato ululà.
Tremori vulcanici, segnali mucca, oca e locomotiva...da leggere con molta molta calma e concentrazione!

Questa notte diluvio ma fortunatamente oggi giornata giornata uggiosa...
speriamo smetta...altrimenti il buco lo faccio a pala e picco!
Possono bastare 30 cm?


CITAZIONE (inventoreinerba, 15/10/2016 13:47:40 ) Discussione.php?214035&8#MSG111

...
ho scoperto che l'oscilloscopio cinese ...

si si ...noi lo faremo a livello SW...andremo sicuramente oltre ogni umana immaginazione!



Modificato da Bolle - 16/10/2016, 12:44:53


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9125

Stato:



Inviato il: 15/10/2016 22:42:20


CITAZIONE

Possono bastare 30 cm?
penso di si



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9125

Stato:



Inviato il: 15/10/2016 22:42:52

sto decriptando la sub fft



---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5767

Stato:



Inviato il: 16/10/2016 05:38:58

CITAZIONE (qqcreafis, 15/10/2016 22:42:52 ) Discussione.php?214035&8#MSG114

sto decriptando la sub fft

ma è un problema di linguaggio? ti allego la fft e la sua inversa scritta in c...



CITAZIONE
CITAZIONE
Possono bastare 30 cm?

penso di si

se così lo posso fare a mano...anzi a piede!

Scarica allegato

fft_invfft.c ( Numero download: 81 )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5767

Stato:



Inviato il: 16/10/2016 13:14:19

E intanto si continua a ballicchiare...e questa volta si è sentito anche nella capitale!!!
Il sito francese da dove prendo i dati è andato giù...evvabè...proseguiamo!

Se avete letto con attenzione i link che ho postato un paio di messaggi sopra, ma più che altro se avete capito i segnali artificiali che, secondo gli autori, vengono generati (evviva i complotti)...siete a cavallo!
Partiamo da questo LINK e
vediamo cosa hanno combinato quelli prima di noi...le differenze sono notevoli.

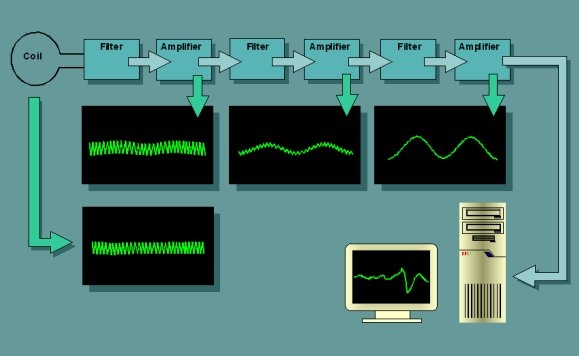

Da un punto di vista delle spire...loro hanno ne hanno 1000 con un diametro di 40 centimetri (ma nel circuito parlano di 50cm-2m)...noi stiamo facendo le spire con un diametro 25 volte più grande con una 30ina di spire !?!?!?
Inoltre hanno un amplificatore che amplifica 240000 e un filtro passa-basso che taglia a 50 Hz.


http://www.energialternativa.info/public/newforum/ForumEA/N/SchemaABlocchi.jpg




Da un punto di vista di analisi noi andiamo decisamente oltre...loro (o lui che è un geologo) non fanno un analisi 'intelligente'...forse ai loro tempi i calcolatori (parla di dos ) non erano molto potenti e i sistemi a processore erano 'praticabili' da un numero ridotto di persone...inoltre le trasformate non erano molto conosciute...infine il nostro team è decisamente molto più completo ..per la serie :noi siamo molto più bravi!

Documentano e spiegano il loro circuito...eccolo :

http://www.vlf.it/kurt/Schaltplan4.gif



Avendo meno spire noi dovremo amplificare molto di più...ma tutti quei filtri non li metteremo...sarà il SW a sbrogliare le cose...come la visualizzazione dei dati...il modo in cui loro li propongono non è minimamente comprensibile...non ci si capisce nulla...senza una scomposizione in frequenza è praticamente inutile fare una qualsiasi analisi!

Vabbè...vediamo noi cosa saremo in grado di fare...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5767

Stato:



Inviato il: 16/10/2016 15:34:31

Proseguiamo anche sul lato antenna...

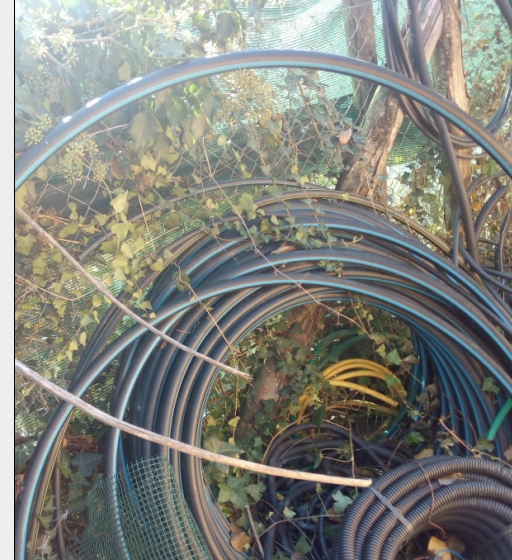

Ho un tubo del 32 in politilene (25 metri?)

http://www.energialternativa.info/public/newforum/ForumEA/N/tubopolietilenedel32.jpg

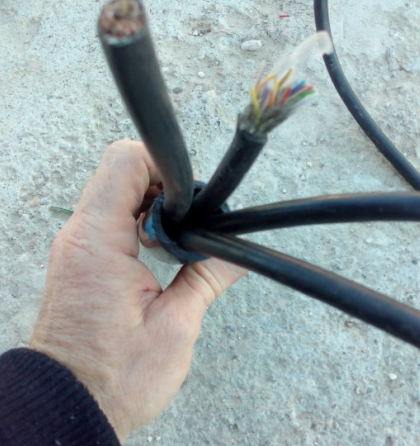

ed entrano i 4 cavi multipolo ...non proprio strettini ma nemmeno molto laschi.

http://www.energialternativa.info/public/newforum/ForumEA/N/4CaviNelTubodel32.jpg

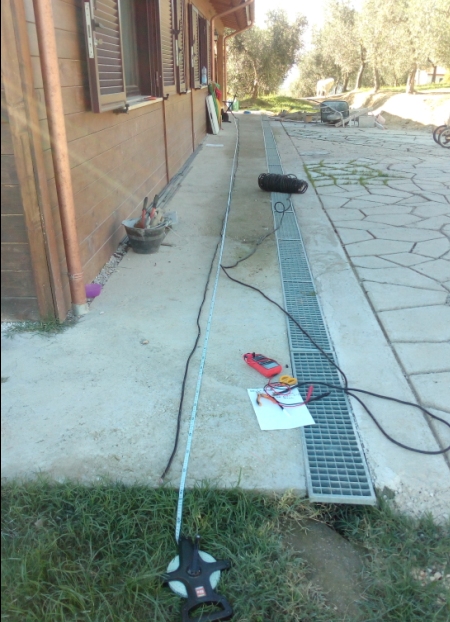

Mentre srotolavo la matassona dei 25 cavi+calza ho visto che era tagliata ...l'ho tagliato ed il tratto (più corto) è 15.70 ...

http://www.energialternativa.info/public/newforum/ForumEA/N/CavoMulipolare15Metri.jpg

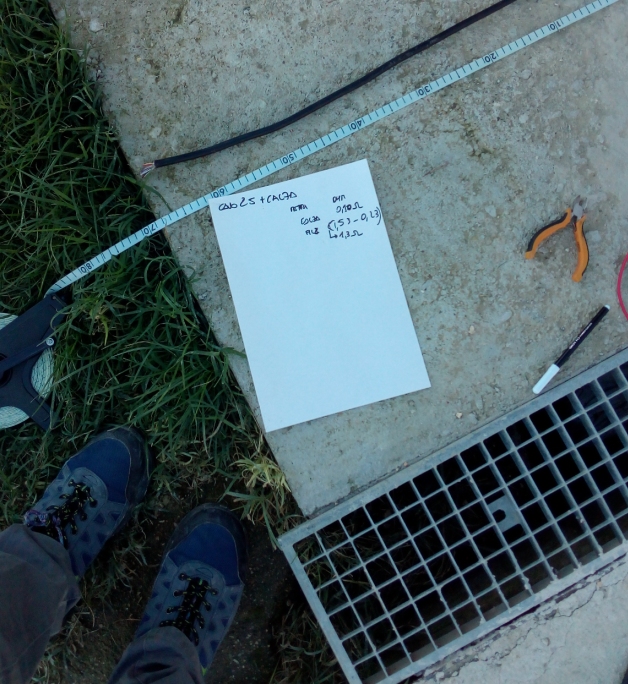

ho fatto le misure ed è saltato fuori che la calza misura 0.10 ohm (6,3 milli ohm/metro) mentre i la resistenza dei 25 fili è 1,3 ohm (52 milli ohm/metro).

http://www.energialternativa.info/public/newforum/ForumEA/N/ContiResistenza.jpg



Allora mi è venuta in mente una bella idea, o meglio, un bel calcio d'angolo:

1. fare uno scavetto di 30 cm a mano (cioè a piede) di 2.5 metri di diametro ( cerchio preciso se si fa a piedino santo...non possibile con il retro-scavatore)

2. inserire 4 cavi multipolari dentro il tubo che messi tutti in serie ci danno 100 spire da 1.3*25*4=130 Ohm ...una quindicina di metri dovrebbero entrare senza grossi problemi nel tubo in politilene...spero!


3. sotterrare il tubo e farlo finire in un pozzetto...dove sono presenti i collegamenti...

Che dite? Che dici qq?



Modificato da Bolle - 16/10/2016, 15:47:21


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9125

Stato:



Inviato il: 16/10/2016 16:23:49

va benissimo


se curiamo tutto il resto va bene se si intravede qualche segnale certo, occorre modificare



Modificato da qqcreafis - 16/10/2016, 17:47:20


---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9125

Stato:



Inviato il: 16/10/2016 16:26:37

nono il circuito non va per nulla bene


il 741 soffia come una vaporiera


ci vuole un integrato muto ed occorre amplificare moltissimo



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9125

Stato:



Inviato il: 16/10/2016 17:36:03

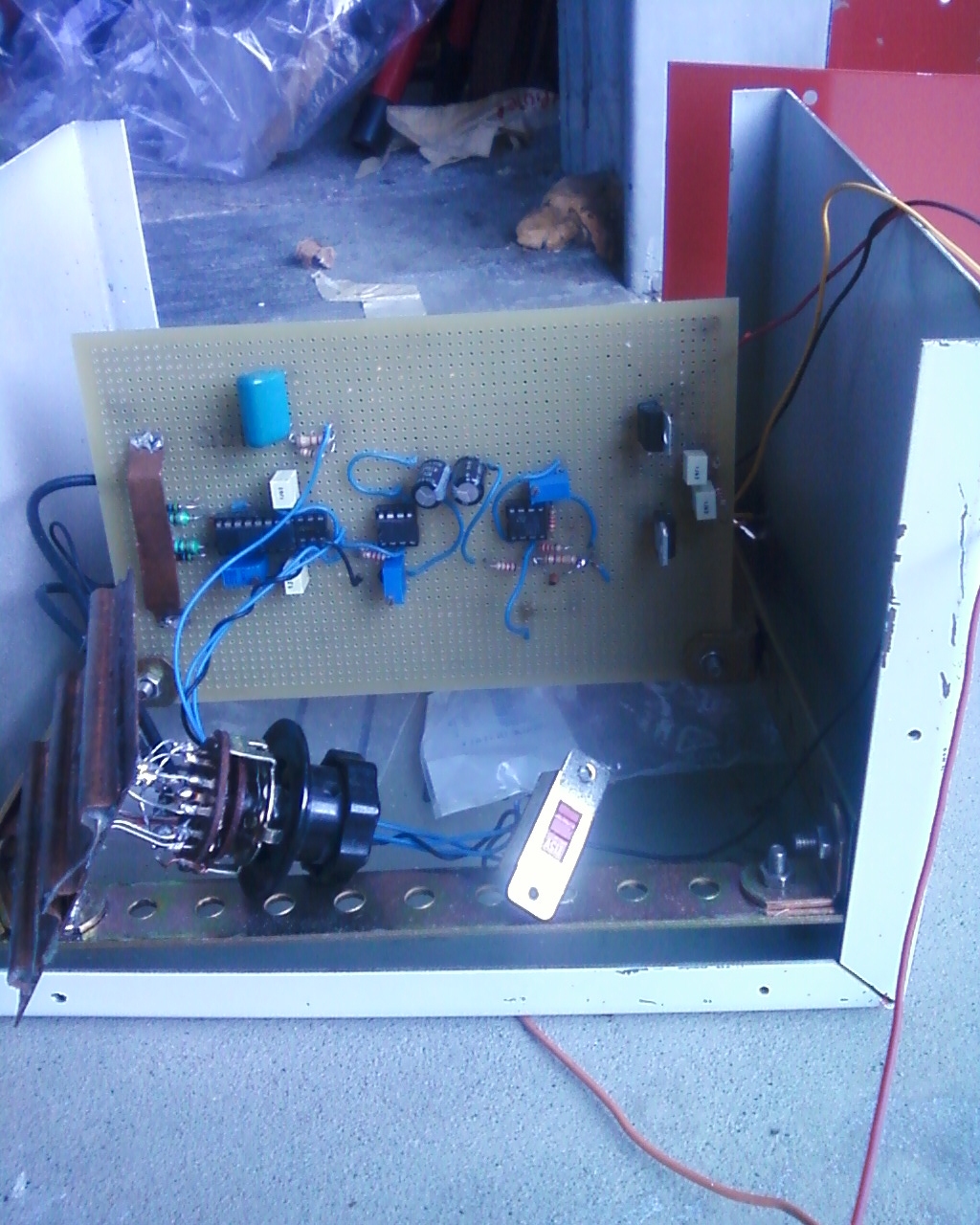

hem se qualcuno i gira la foto..


ci vuole qualcosa del genere

a sinistra si vede l'ina103 al centro un op72 e a destra un tl071

l'ina amplifica 100 (ma può fare 1000)

l'op72 amplifica in modo variabile

il tl071 amplifica 10

il commutatore commuta resistenze in ingresso


l'ina103 è in grado di amplificare il rumore delle R senza aggiungercene troppo del proprio


le R sono attaccate ad un modulo termico eccecc

dietro un moltiplicatore per analizzare a mano e hardware lo spettro


N.B. il macchinario l'ho tirato fuori dal garage e da venerdì va alla U per modifiche e sopratutto la messa a punto



Immagine Allegata: Foto-0242.jpg

ForumEA/N/Foto-0242.jpg



Modificato da qqcreafis - 16/10/2016, 18:04:15


---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9125

Stato:



Inviato il: 16/10/2016 17:58:14

ho visto il link cercano le elf in atmosfera

dove è chiaro che ci sono.


noi facciamo una geoantenna dove speriamo di trovare qualcosa .


l'antenna deve essere la più grande possibile per avere qualche speranza.


dobbiamo amplificare moltissimo l'elettronica di amplificazione solo in apparenza è banale in quanto il rumore elettronico a basse frequenze è difficile da attenuare


il cicuito deve avere una R bassa per potersi adattare all'ina103 (200ohm) nel caso



---------------
Al peggio non esiste limite
