Generatore Magneti Permanenti flusso radiale, Aperto a consigli e idee!
FinePagina

righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 12/02/2017 22:55:19

Ah a proposito nelle simulazioni ho utilizzato magneti N37, simili a quelli della Italfit che sono di gradazione N35.



---------------
Chi non si indebita fa la rabbia degli usurai



Dan Worth

Avatar
KiloWatt


Gruppo:Utente
Messaggi:157

Stato:



Inviato il: 12/02/2017 23:14:22

Ma tu dici che va messo il ferro a ridosso del magnete?



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 12/02/2017 23:19:10

Proviamo, sto posizionando i magneti nel simulatore

guarda che casino a calcolare tutti gli angoli

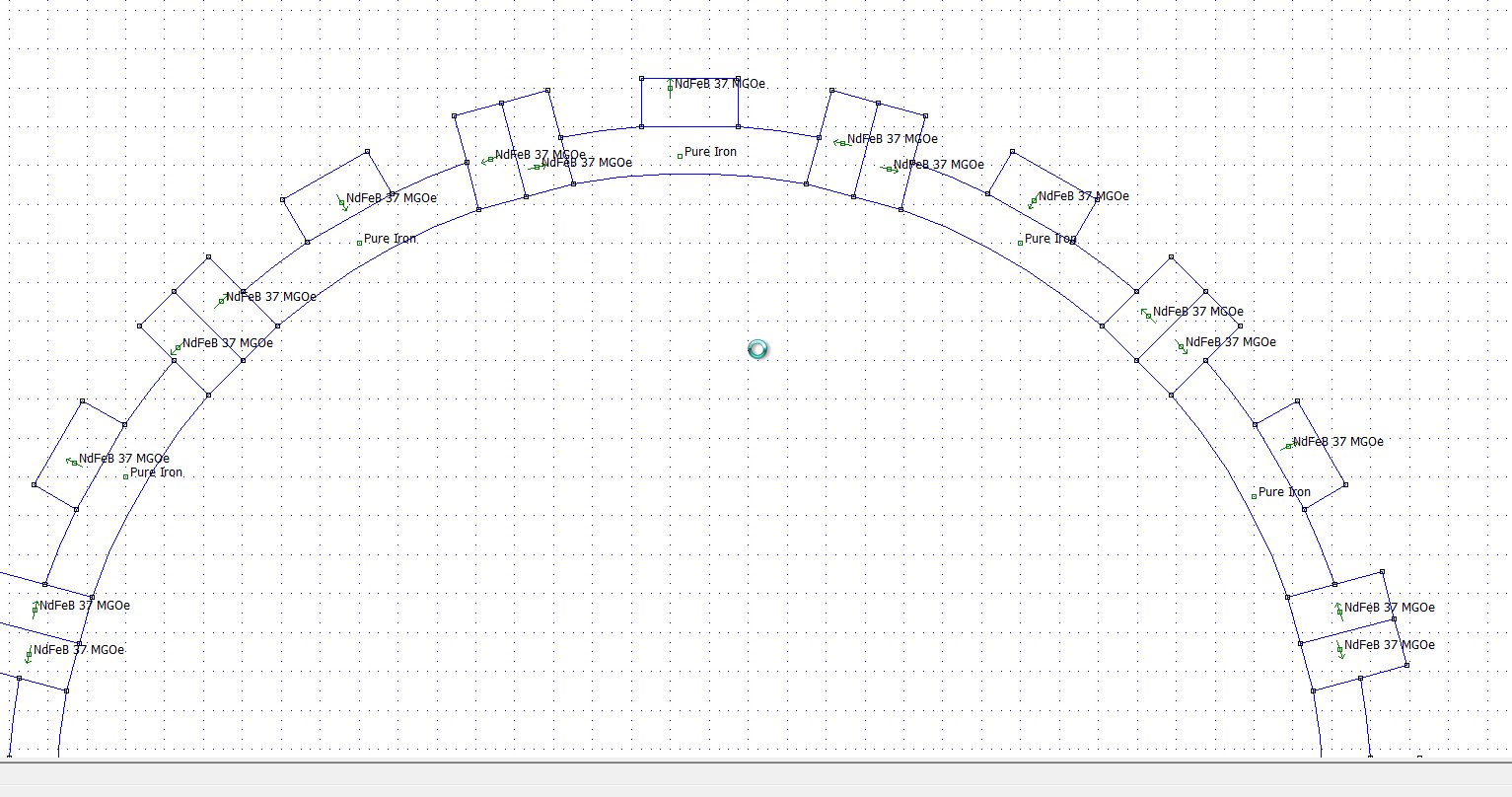

http://www.energialternativa.info/public/newforum/ForumEA/P/Screenshot_20170212_232236.png



ora sta facendo la simulazione , ci vorranno alcuni minuti con le barrette di ferro.

Poi provo anche senza e vediamo quanto diminuisce



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 12/02/2017 23:25:52

mi sa che ho sbagliato qualche cosa , rimedio subito.
Nella parte frontale del magnete con più linee di forza siamo a 0,34 Tesla

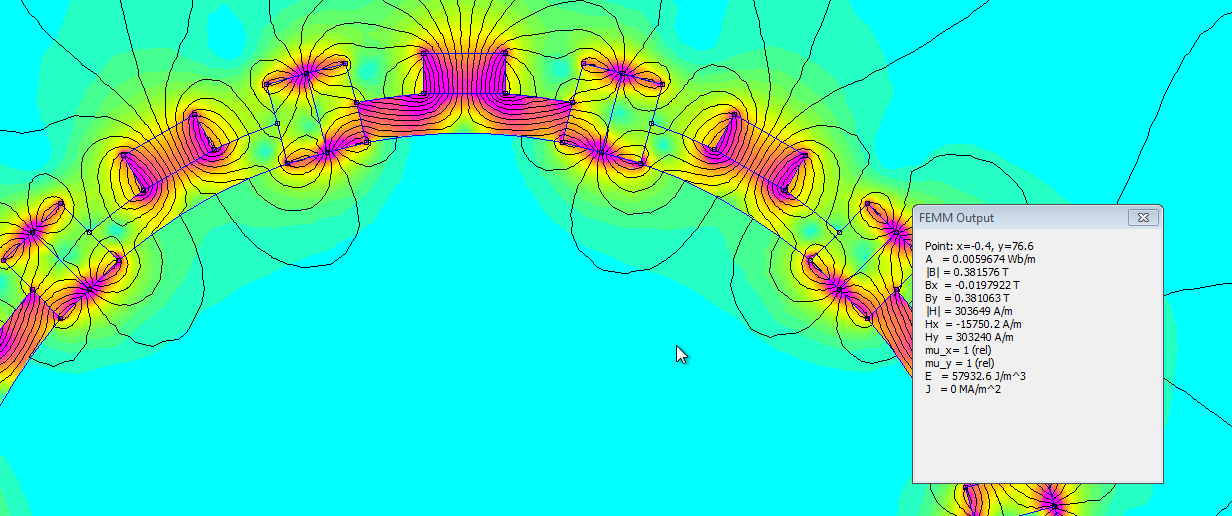

http://www.energialternativa.info/public/newforum/ForumEA/P/Screenshot_20170212_232826.png



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 12/02/2017 23:44:58

faccio pausa e riprendo domani sera, in questa simulazione le linee di forza sono rivolte verso l'interno

Il campo risulta essere molto intenso difronte ai magneti verticali di circa 0,43 Tesla.

Solo che le linee di forza non sono ortogonali, ripiegano su se stesse

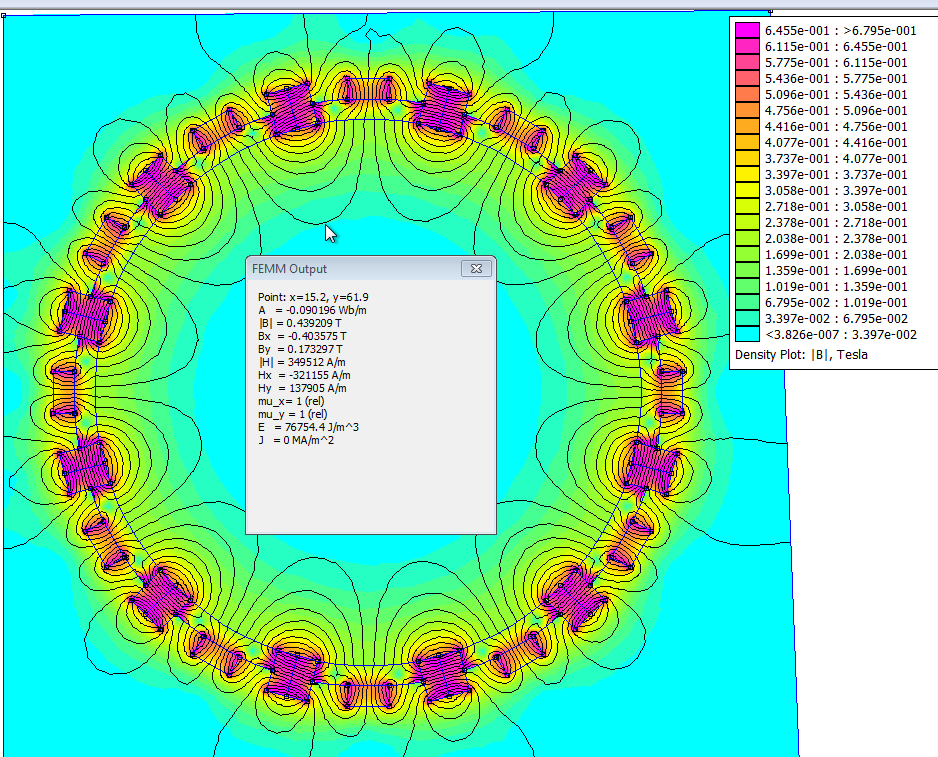

http://www.energialternativa.info/public/newforum/ForumEA/P/Screenshot_20170212_234602.png



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 13/02/2017 00:16:40

Per domani sera simulazione con i magneti verticali appiccicati a quelli orizzontali. Vedremo cosa uscirà.



---------------
Chi non si indebita fa la rabbia degli usurai



Dan Worth

Avatar
KiloWatt


Gruppo:Utente
Messaggi:157

Stato:



Inviato il: 13/02/2017 00:17:58

Ok però già mi sembra che stia iniziando a dare dei risultati positivi. Domani con Rhino ridisegno il vettoriale e lo salvo in dxf. Laddove ci sono i due magneti attaccati speravo facesse solo ponte e intensificasse il campo invece le linee di forza continuano e escono comunque nell' interno.
Cmq grazie infinite per il tuo tempo!



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 13/02/2017 12:48:36

È' un piacere, mi tengo allenato. Alla fine gira e rigira salterà fuori una configurazione simile al mio superpolo.
La versione radiale quella stampata su thigiverse produce una potenza di circa 5 W.
Noi dobbiamo decisamente stare più in alto



---------------
Chi non si indebita fa la rabbia degli usurai



Dan Worth

Avatar
KiloWatt


Gruppo:Utente
Messaggi:157

Stato:



Inviato il: 13/02/2017 18:05:47

Avoja... dobbiamo fare molto meglio! Allora io avrei preparato 3 proposte che ti allegherò qui sotto facendo un post per ognuna. Chiaramente rispetto la tua gentilezza e volontà, non vorrei approfittare della tua disponibilità. Qualora fossi stato eccessivamente invadente per favore fammelo sapere .

A me piacerebbe mettere a confronto 3 possibilità o per lo meno le prime 2.

La prima è quella standard da dove ero partito ovvero magneti alternati con disco di ferro INTERNO per amplificare e concentrare il campo verso l'esterno.

quindi allego foto delle polarità e file .dxf che questa volta secondo me deve andare bene... ho sbirciato ieri quello screenshot della schermata Rhino che hai mandato!



Immagine Allegata: 16PoliStandard.jpg

ForumEA/P/16PoliStandard.jpg


Scarica allegato

16PoliStandard.dxf ( Numero download: 72 )



Dan Worth

Avatar
KiloWatt


Gruppo:Utente
Messaggi:157

Stato:



Inviato il: 13/02/2017 18:06:55

Seconda proposta:

Sempre 16 poli con array in questo caso senza ALCUN ferro, solo Magneti!



Immagine Allegata: 16PoliArray.jpg

ForumEA/P/16PoliArray.jpg


Scarica allegato

16PoliArray.dxf ( Numero download: 35 )



Dan Worth

Avatar
KiloWatt


Gruppo:Utente
Messaggi:157

Stato:



Inviato il: 13/02/2017 18:09:55

E la terza ho pensato e riflettuto e ripensato e riflettuto e mi chiedevo se un arrangiamento come quello in foto potesse funzionare. i magneti verticali più interni quasi a fare il lavoro del disco di ferro ... secondo me potrebbe uscire un risultato interessante!

Ho preso i PopCorn per stasera e disdetto qualsiasi impegno non vedo l'ora di vedere che esce fuori.... e comunque confermo le prove le farei con simulazione di magneti N35, quelli dell'Italfit.

Faccine/groupwave.gif



Immagine Allegata: 16PoliArrayVer2.jpg

ForumEA/P/16PoliArrayVer2.jpg


Scarica allegato

16PoliArrayVer2.dxf ( Numero download: 41 )



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 13/02/2017 20:41:18

Per ora abbiamo il 16 poli standard:

dal magnete
0,5 mm ----> 0,44 T
1,5 mm ----> 0,38 T
2,5 mm ----> 0,32 T
3,5 mm ----> 0,27 T
4,5 mm ----> 0,23 T

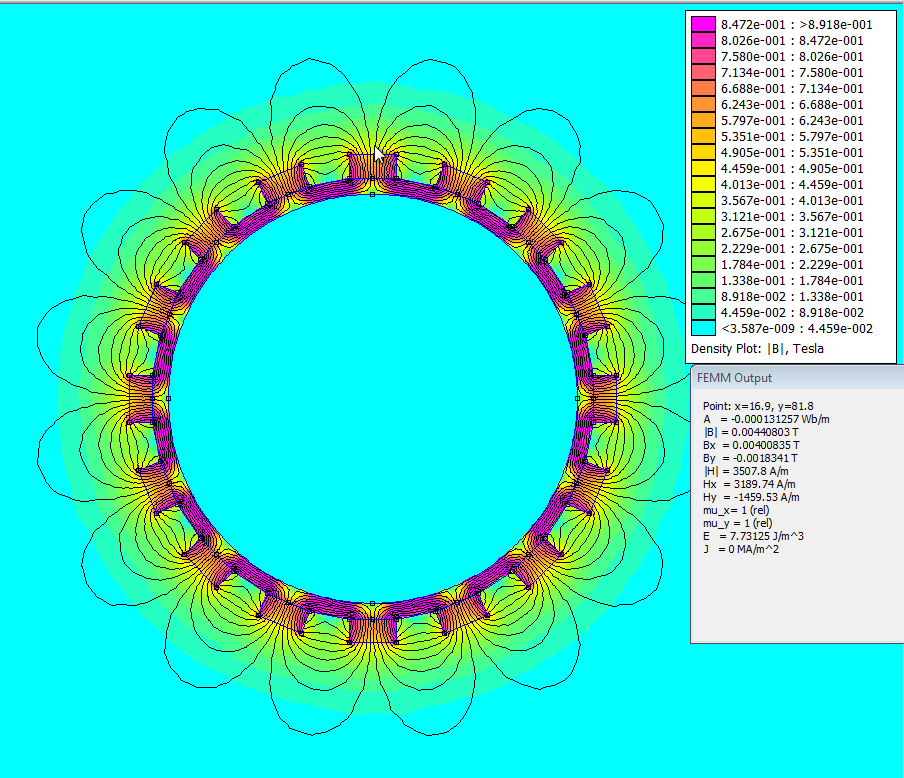

http://www.energialternativa.info/public/newforum/ForumEA/P/16_poli_standard.png



vista ravvicinata:

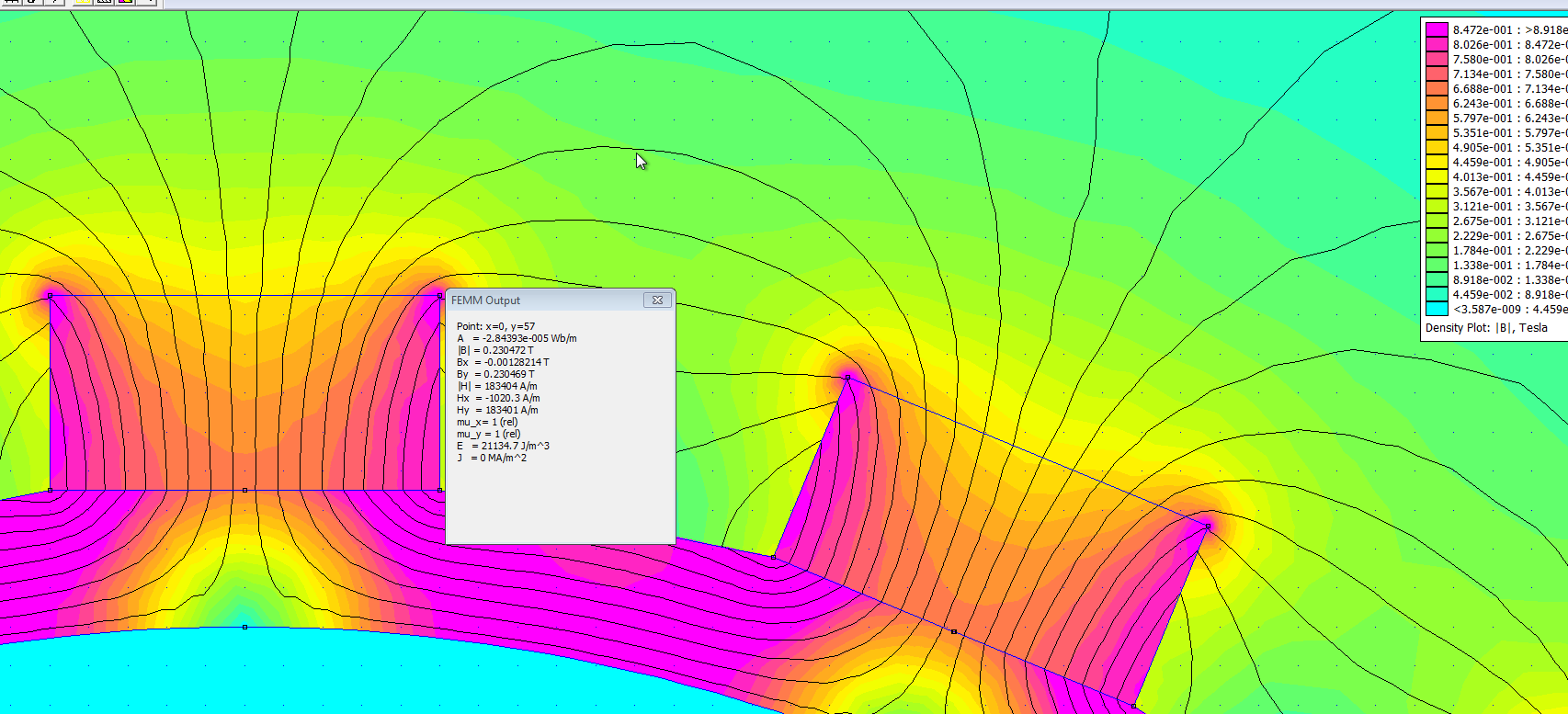

http://www.energialternativa.info/public/newforum/ForumEA/P/16_poli_standard_grande.png




come puoi notare più aumenta lo spessore delle bobine e con più fasi sovrapposte nelle spire più esterne il campo sarà così debole da essere considerato quasi nullo.
Già a 10 mm dal magnete il valore scende a 0,08 T (zero virgola zero otto)



Modificato da righetz - 13/02/2017, 20:45:32


---------------
Chi non si indebita fa la rabbia degli usurai



Dan Worth

Avatar
KiloWatt


Gruppo:Utente
Messaggi:157

Stato:



Inviato il: 13/02/2017 21:12:35

Ok... Beh si non é tantissimo! Io per ora con quella configurazione avevo pensato ad una bobina spessa 5mm... Esclusa l aria per far girare il tutto. Quindi diciamo che il filo di rame più distante sarebbe a diciamo 7mm... Me sa che non va bene così!
Forse adottando magneti più potenti (>N 50)



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 13/02/2017 21:30:35

pronto anche il 16 poli array senza ferro.

Il campo cala leggermente ma è un buon risultato se si considera che manca il ferro come "amplificatore.

dal magnete

0,5 mm ---> 0,37 T
1,5 mm ---> 0,34 T
2,5 mm ---> 0,30 T
3,5 mm ---> 0,26 T
4,5 mm ---> 0,23 T
10,5 mm ---> 0,10 T

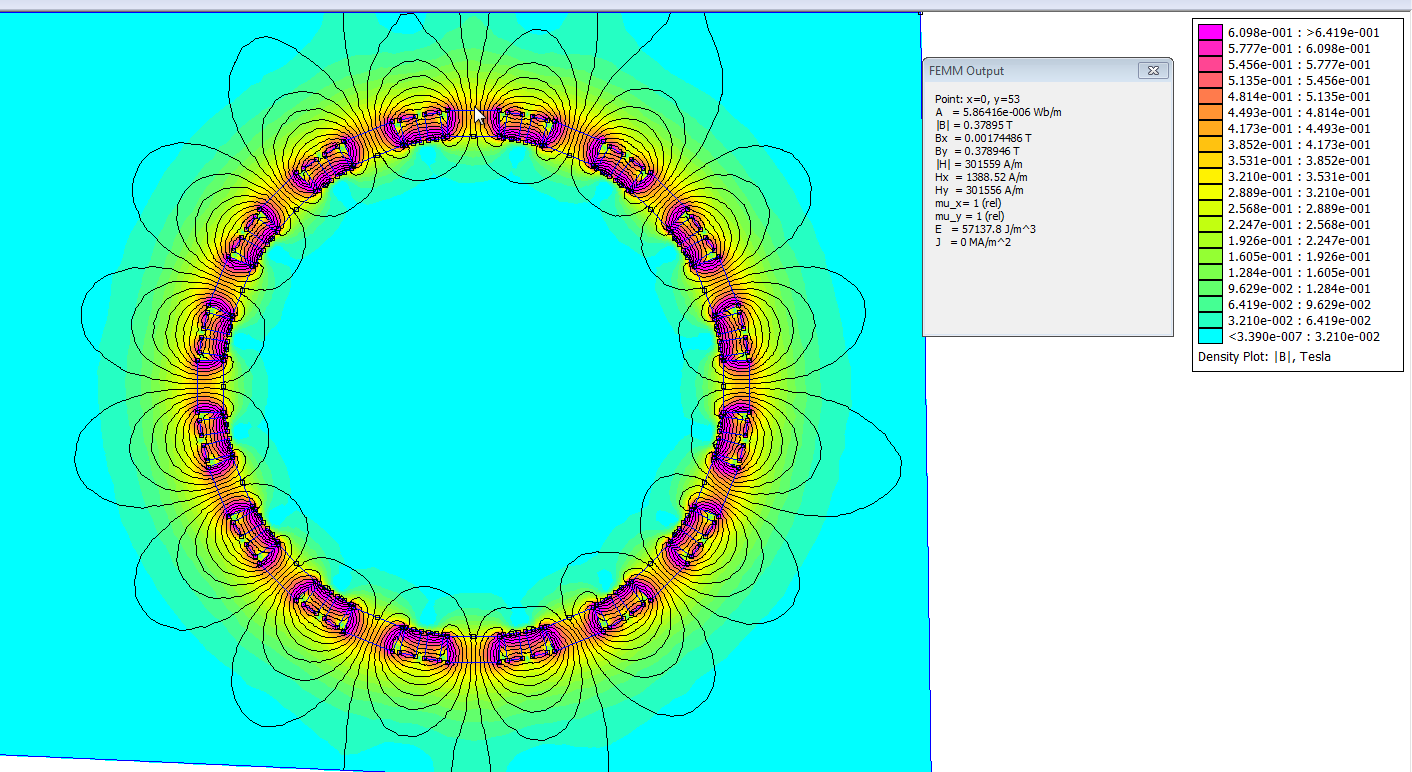

http://www.energialternativa.info/public/newforum/ForumEA/P/16_poli_array.png




vista ravvicinata:

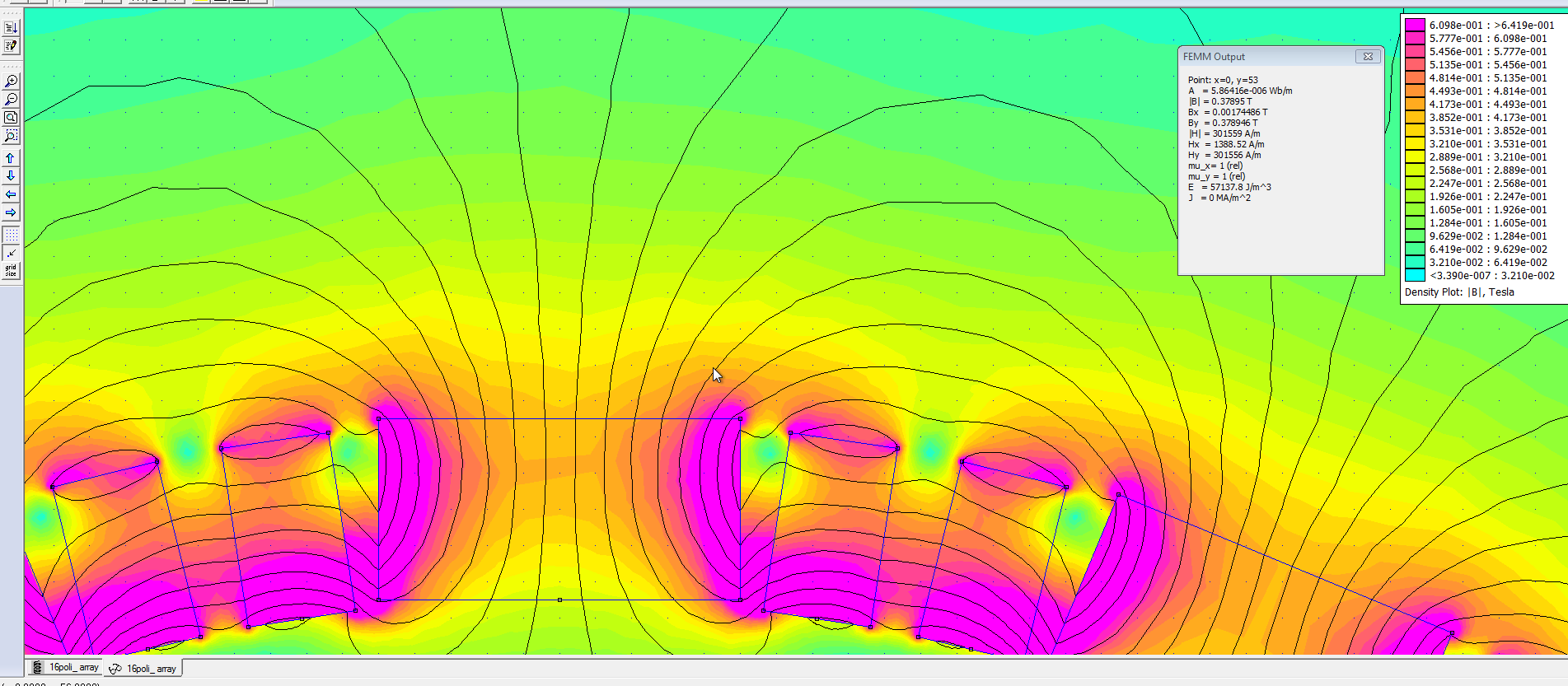

http://www.energialternativa.info/public/newforum/ForumEA/P/16_poli_array_grande.png



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 13/02/2017 21:35:14

altra cosa, il 16 poli standard il campo è molto forte solo davanti al magnete.
Se osservi le immagini ingrandite, l'array dispone di un campo abbastanza forte e costante anche al di fuori del magnete piatto.
Le bobine possono essere fatte più larghe.

L'unico inconveniente è che le linee non sono molto perpendicolari, tendono ad essere curve.

Questo influenzerà di molto la produzione di tensione nei fili della bobina.



---------------
Chi non si indebita fa la rabbia degli usurai
