Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 16/06/2017 16:06:50

Cosa ci fai con Kalman ? Cioè Kalman dovrebbe filtrare il segnale, perché sembra essere diventato un amplificatore ?

Spero solo che il tuo software non sia protetto da segreto industriale !!!



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 16/06/2017 16:50:51

CITAZIONE (Bolle, 16/06/2017 15:06:38 ) Discussione.php?214427&119#MSG1797



con il magico kalman:




Vedo delle analogie col mio Cilindro...

A me tu mi fai morire!!!



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 16/06/2017 18:13:06

CITAZIONE (BellaEli, 16/06/2017 16:06:50 ) Discussione.php?214427&120#MSG1798

Cosa ci fai con Kalman ?

Cos'è kalman? E' un filtro che ci permette di ridurre il rumore...si può applicare per bene visto che il suo punto di forza è quello di lavorare al meglio su segnali a media nulla.

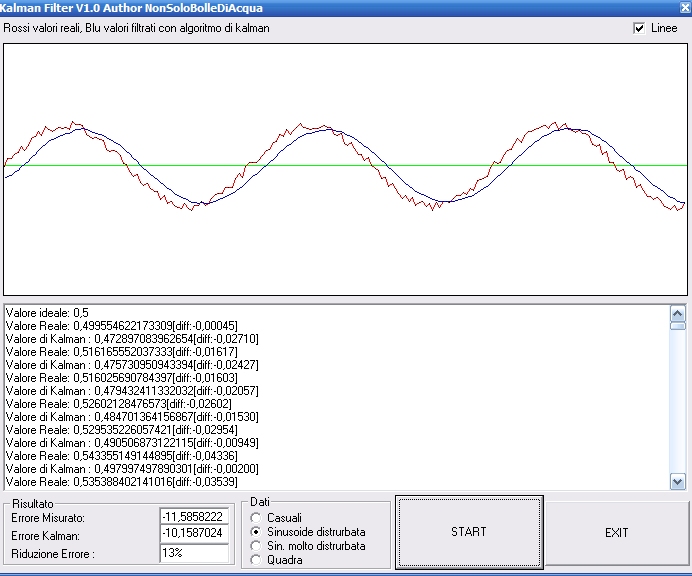

Quiquoqua c'è un Sw che ci permette di capire come sia possibile ridurre l'errore di una sinusoide disturbata:

http://www.energialternativa.info/public/newforum/ForumEA/E/FiltroDiKalmanApplicatoAllaCorrezioneDellaSinusoide.jpg





CITAZIONE
Cioè Kalman dovrebbe filtrare il segnale, perché sembra essere diventato un amplificatore ?

Cosa accade nel nostro geofono? Il nostro geofono ha una curva caratteristica che non riproduce fedelmente le vibrazioni ... le frequenze più basse vengono riprodotte in modo attenuato . Cosa fa il SW? Prende il segnale del geofono, lo scompone in frequenza con la trasformata di Fourier, amplifica il segnale (inseguendo la curva caratteristica) e lo riposta al suo valore livellato (prima era fatto a blocchi ora segue la curva caratteristica e il miglioramento si 'sente') . Una volta equalizzato il segnale entra in ballo il filtro di kalman che , più o meno come avviene per la sinusoide, tenta di sistemare il segnale...e a quel punto viene ricostruito (inversa FFT) il segnale delle sole frequenze selezionate nella FFT.

CITAZIONE
Spero solo che il tuo software non sia protetto da segreto industriale !!!

E che ne so...sa tutto il prof...lui mi dice quello che devo fare...ed io lo faccio!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 16/06/2017 19:46:18

CITAZIONE (Bolle, 16/06/2017 18:13:06 ) Discussione.php?214427&120#MSG1800

lo scompone in frequenza con la trasformata di Fourier, amplifica il segnale (inseguendo la curva caratteristica) e lo riposta al suo valore livellato (prima era fatto a blocchi ora segue la curva caratteristica e il miglioramento si 'sente') . Una volta equalizzato il segnale entra in ballo il filtro di kalman che , più o meno come avviene per la sinusoide, tenta di sistemare il segnale...e a quel punto viene ricostruito (inversa FFT) il segnale delle sole frequenze selezionate nella FFT.


come avrebbe detto Angelo sei un bravo programmatore ......ma altroché, sei un fenomeno della natura hai fatto diventare un geofono da 45€ paragonabile a uno professionale



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 16/06/2017 20:10:48

CITAZIONE (lucky, 16/06/2017 19:46:18 ) Discussione.php?214427&120#MSG1801

...sei un fenomeno della natura...

Ahi ahi ahi... Chissà cosa vorrà dire Lucky... ci sarà di mezzo l'amore ???



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 16/06/2017 21:04:53


CITAZIONE

Spero solo che il tuo software non sia protetto da segreto industriale !!!



spero che ora non salti fuori il sismi il ris la finanza e alla fine l'arma

che due 4/3*Pi.greco()*r^3



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



tgsimo_a

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1508

Stato:



Inviato il: 16/06/2017 21:27:39

CITAZIONE (qqcreafis, 16/06/2017 21:04:53 ) Discussione.php?214427&120#MSG1803


spero che ora non salti fuori il sismi il ris la finanza e alla fine l'arma

che due 4/3*Pi.greco()*r^3

Ho modificato il msg... se ho capito bene, è la prima volta che trovo un'associazione matematica ad un sintassi lessicale così "fine"...



Modificato da tgsimo_a - 16/06/2017, 21:32:18


---------------
Signore dammi la pazienza... perché se mi dai la forza spacco tutto!!!



superbug
Watt


Gruppo:Utente
Messaggi:54

Stato:



Inviato il: 16/06/2017 22:27:04

In attesa della mattinata libera di domani per ricontrollare la scheda, questa sera ho rifatto spesa e ho ripreso tutti i componenti per fare una nuova scheda.

Se, e sottolineo il se, la scheda è fatta bene, a questo punto il mio problema stà nell'ubicazione del geofono.

Domattina posterò foto della scheda e dell'installazione del geofono, che per ora è attaccato ad una barra filettata che è inserita per 1mt in terra.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 16/06/2017 22:38:23

CITAZIONE (tgsimo_a, 16/06/2017 21:27:39 ) Discussione.php?214427&120#MSG1804

è la prima volta che trovo un'associazione matematica ad un sintassi lessicale così "fine"...

Faccine/groupwave.gif



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 16/06/2017 23:51:05

Per dirla tutta...c'è stato un utente (apparso e subito scomparso) che mi hanno chiesto i sorgenti e/o se il SW era in vendita...
quasi quasi scappo come fanno gli amministratori dei forum...ops dei condomini...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 17/06/2017 07:24:45

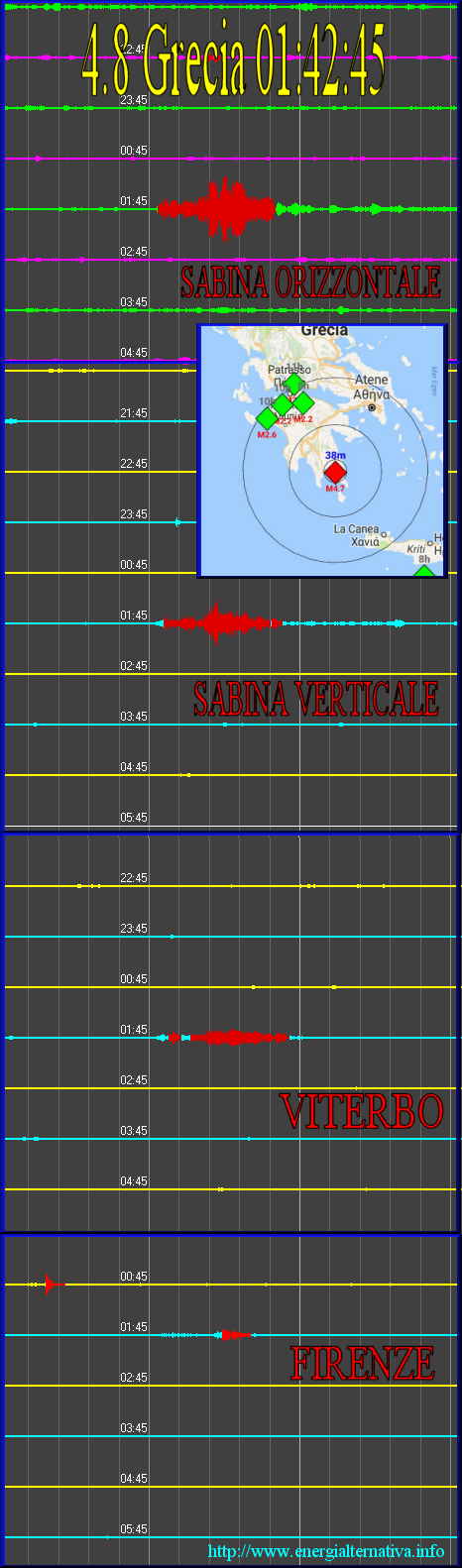

L'effetto del nuovo algoritmo si inizia a vedere...questo il 4.8 avvenuto in Grecia questa notte alle 1:42 e 45 secondi...

http://www.energialternativa.info/public/newforum/ForumEA/R/Sisma4_8Grecia.png

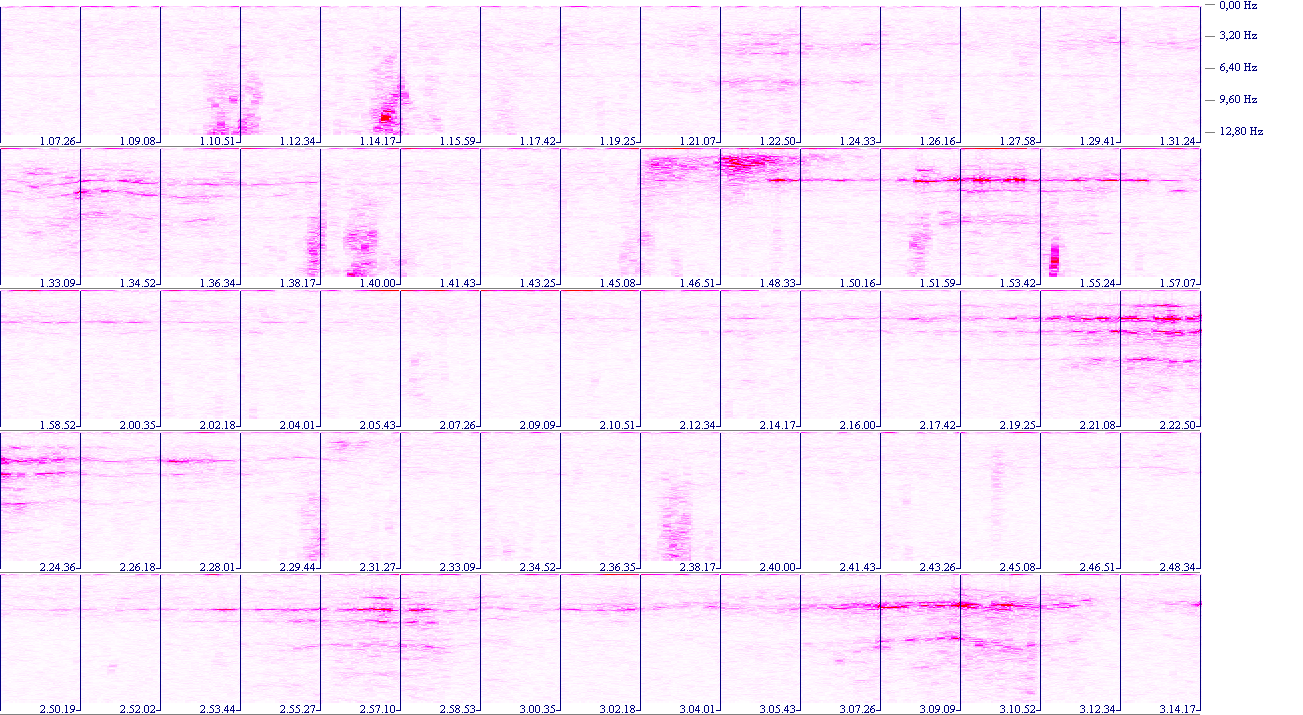

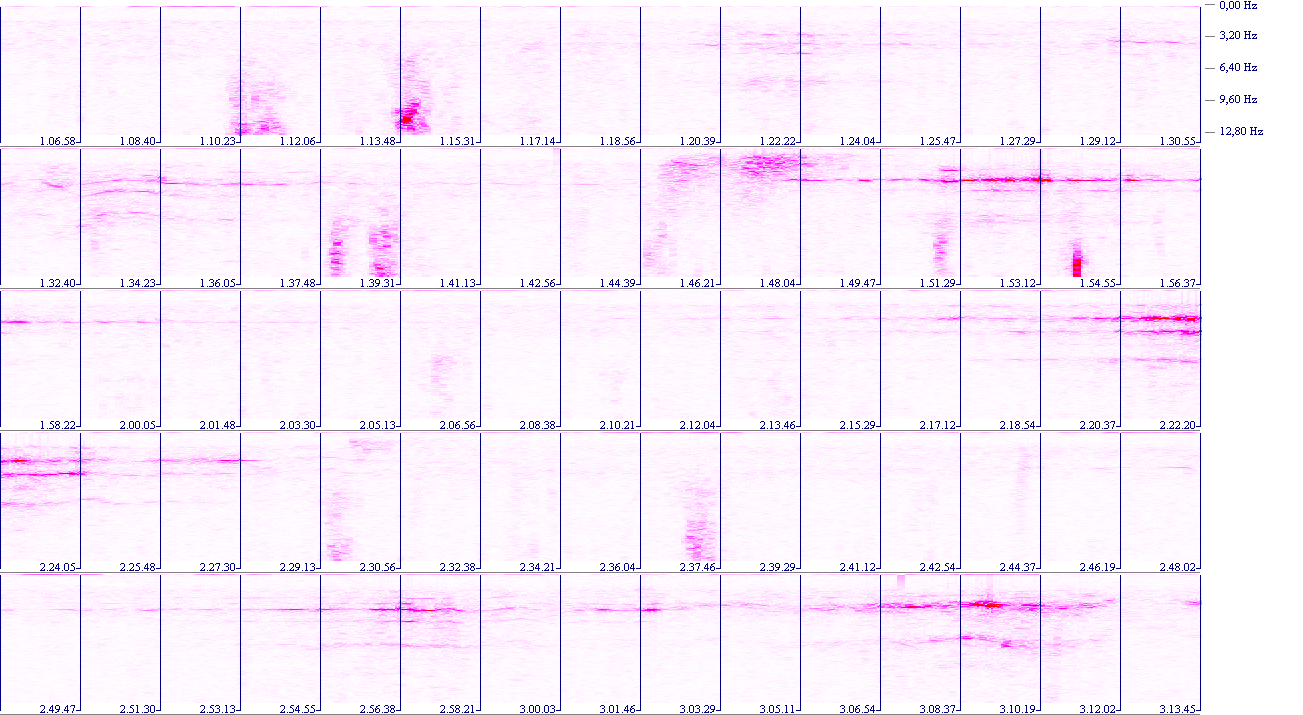

Questo il waterfall orizzontale e verticale dove si vedono le solite onde ed il sisma lunghissimo della Grecia:

http://www.energialternativa.info/public/newforum/ForumEA/R/WFSABH2017_6_17_3_14.png



http://www.energialternativa.info/public/newforum/ForumEA/R/WFSAB2017_6_17_3_13.png



Modificato da Bolle - 17/06/2017, 07:30:35


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 17/06/2017 07:46:05

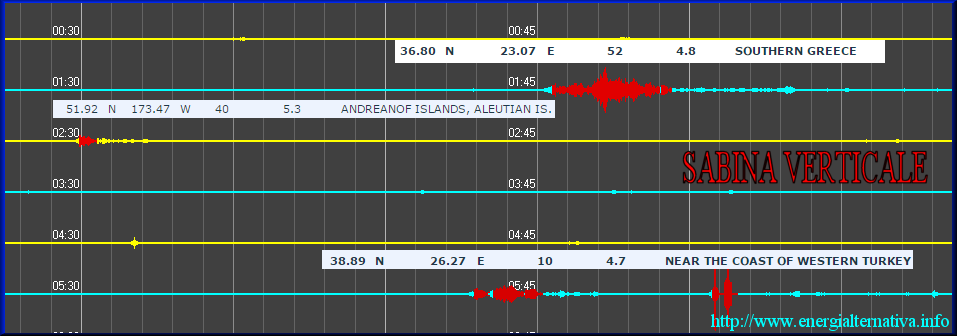

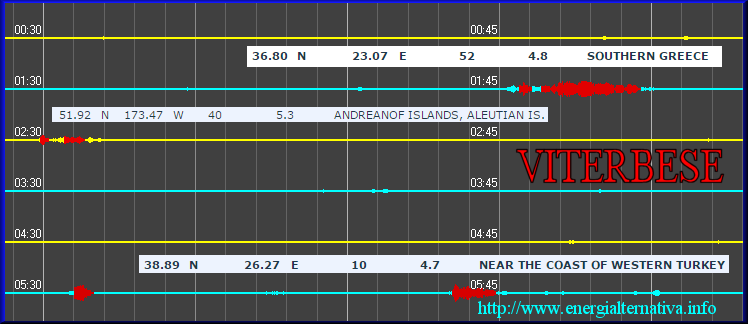

Sono stati presi anche altri due terremoti uno alle 2.30 (M 5.3 - ANDREANOF ISLANDS, ALEUTIAN IS. - 2017-06-17 02:17:15 ) ed uno alle 5.45 (M 4.7 - NEAR THE COAST OF WESTERN TURKEY - 2017-06-17 05:40:37)...eccoli tutti insieme:


http://www.energialternativa.info/public/newforum/ForumEA/R/Telesismi.png




http://www.energialternativa.info/public/newforum/ForumEA/R/TelesismiSabinaVerticale.png



http://www.energialternativa.info/public/newforum/ForumEA/R/TelesismiViterbese.png



Un trattore ha cominciato a lavorare nel campo vicino...terremoti a gogo !!!



Modificato da Bolle - 17/06/2017, 08:34:59


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



superbug
Watt


Gruppo:Utente
Messaggi:54

Stato:



Inviato il: 17/06/2017 10:15:35

ho momentaneamente staccato il sistema così da poter ricontrollare scheda e "montaggio".
di seguito le foto di come inserito il geofono e le foto della scheda.

gefono attaccatto alla barra filettata
http://s16.imagestime.com/out.php/i1128595_20170617093434FILEminimizer.jpg

dettaglio scheda 1
http://s16.imagestime.com/out.php/i1128596_20170617093609FILEminimizer.jpg

dettaglio scheda 2
http://s16.imagestime.com/out.php/i1128597_20170617093640FILEminimizer.jpg

condensatore 50 nF
http://s16.imagestime.com/out.php/i1128598_20170617093619FILEminimizer.jpg

condensatore 100nF
http://s16.imagestime.com/out.php/i1128599_20170617093632FILEminimizer.jpg



Modificato da superbug - 17/06/2017, 10:23:20


Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 17/06/2017 10:45:21

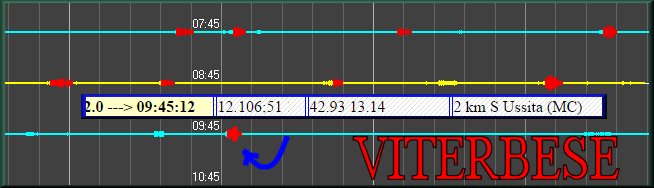

Gli effetti del nuovo algoritmo si vedono anche per i piccoli terremoti...il sismografo di lucky ha preso (ed anche bene) un 2.0 avvenuto a quasi 110 km... .Inoltre è riuscito a trovare un valore di amplificazione che fa invidia anche a chi ha scritto il codice..

http://www.energialternativa.info/public/newforum/ForumEA/R/SismogrammaViterbese.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9362

Stato:



Inviato il: 17/06/2017 11:02:30

Il geofono attaccato in quel modo alla barra filettata non va bene...


Poi il condensatore in parallelo al geofono è elettrolitico????
Non va bene...semmai levalo...

http://www.energialternativa.info/public/newforum/ForumEA/R/CondensatoreElettrolitico.png



La resistenza da 1M e i due condensatori da 100n sono sicuramente giusti...ma quello da 47n non mi convince per niente...potrebbe non esserlo!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
