Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 13/09/2018 20:00:17

Bene...

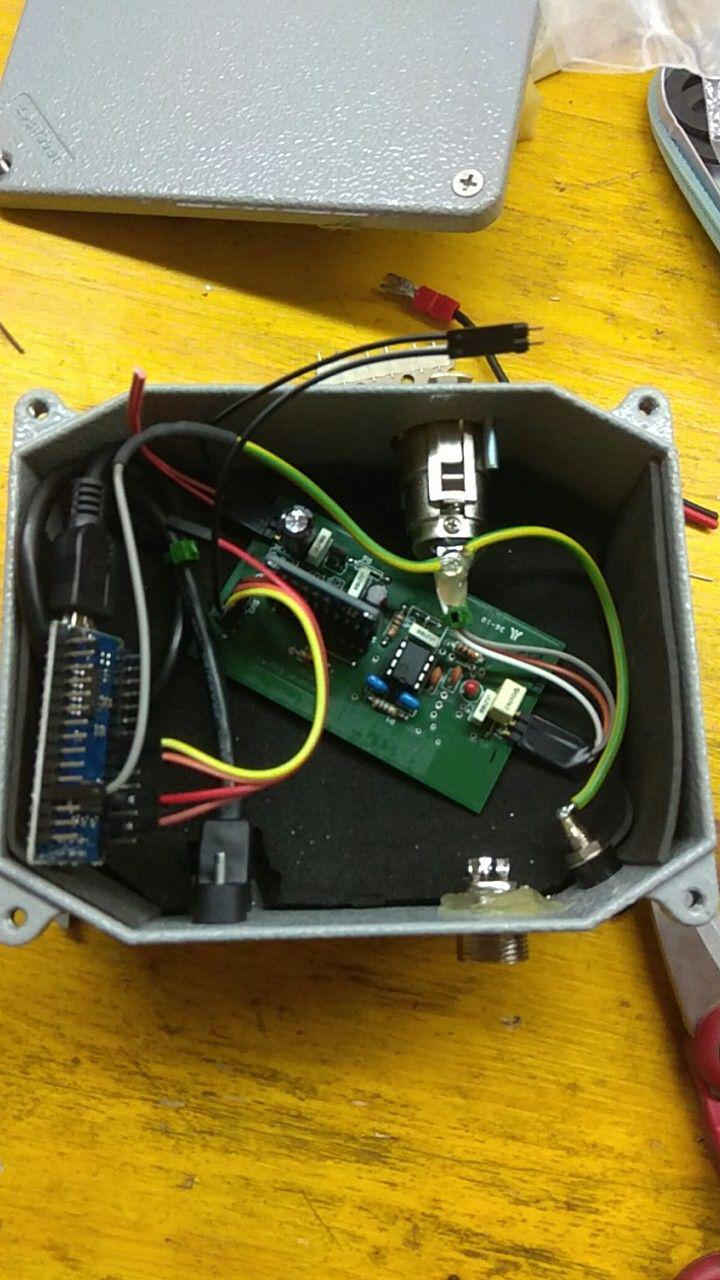

oggi ho montato i componenti sulla nuova PCB, ho avuto qualche problema di ingombro per montare il tutto in una scatola 12x10, ma colpa mia che sono troppo pignolo.

Dopo poche ore la prima cosa che noto è che sono spariti quegli strani spike che ogni tanto vedevo. Probabilmente era qualche contatto della millefori. Giustamente è molto probabile che sia migliore un PCB con 2 piani di massa piuttosto che una millefori!

Bene, mi dichiaro moooolto soddisfatto del risultato e nel contempo ho testato il corretto funzionamento della PCB, e quindi un plauso va a Mister Digit per la realizzazione.

Ora aspettiamo il responso di Bolle!




PS: Quel filo grigio che vedete da Arduino alla Scocca NON va collegato.



Immagine Allegata: photo_2018-09-13_17-00-42.jpg

ForumEA/T/photo_2018-09-13_17-00-42.jpg



Modificato da Frisby - 14/09/2018, 23:38:47


---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1425

Stato:



Inviato il: 13/09/2018 20:10:25

E vai frisby

ottima realizzazione

Master Digit



---------------
Sono sempre disponibile...quando ci sono!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 13/09/2018 20:24:48

CITAZIONE (Frisby, 13/09/2018 20:00:17 ) Discussione.php?214427&250#MSG3769


Ora aspettiamo il responso di Bolle!



bravi bravi!!!
La scheda realizzata se funzica...possiamo far partire tutte le altre realizzazioni!

Per il resto si stanno aggiungendo altri utenti...dovremmo conquistare a breve calabria, puglia e la sardegna...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 14/09/2018 09:01:03

Io non dico nulla...parlano i risultati. Per riassumere la cosa,siamo passati da schede realizzate su millefori ad avere una scheda con un bel piano di massa. La scheda prevede anche l'integrazione di altri operazionali e modifiche di ipotetici miglioramenti...saranno prima testati.Questo è il motivo per cui ci sono dei ponticelli e altri componenti sul PCB.

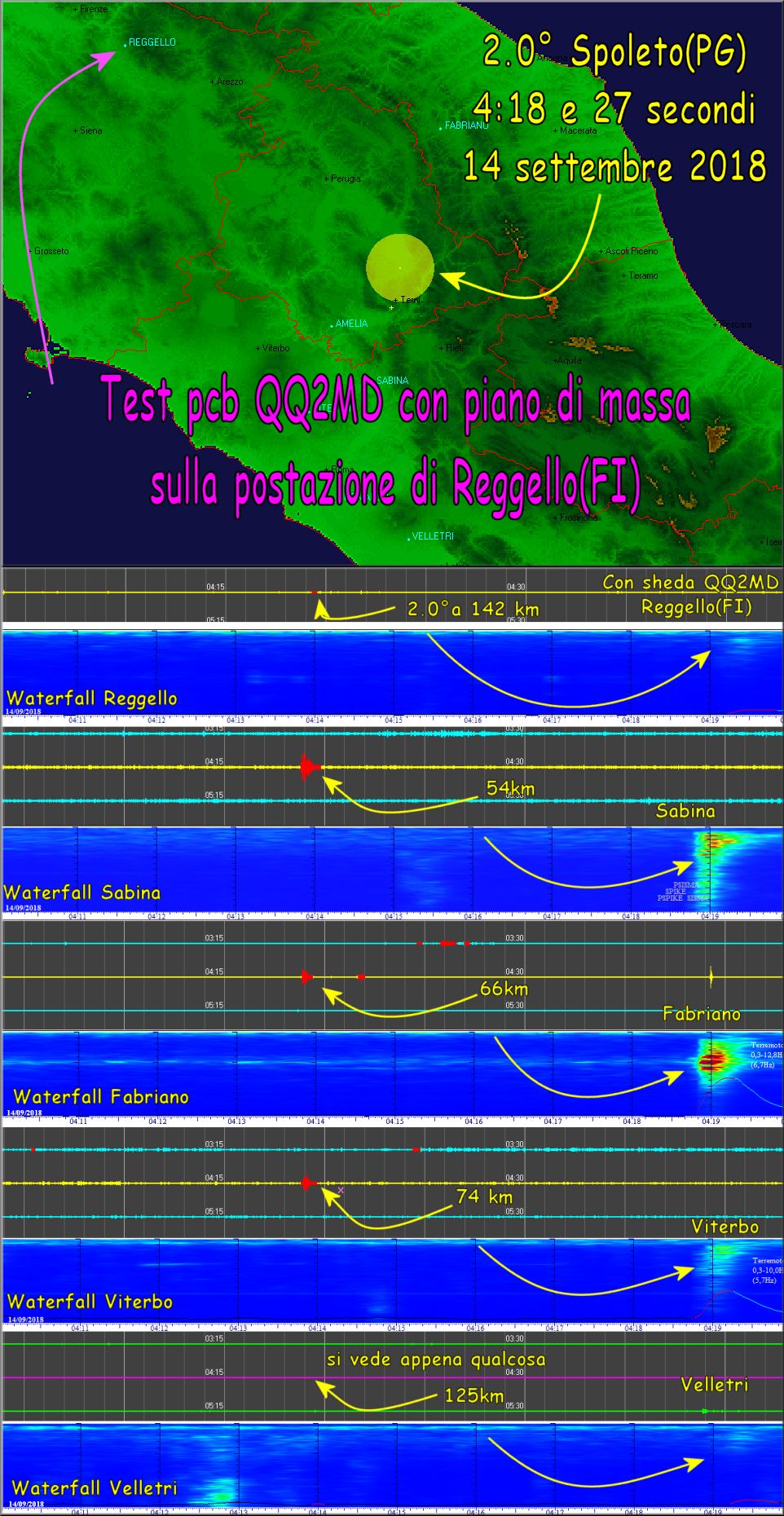

Bando alle cianciche...questo è il 2.0° avvenuto questa notte e quello che hanno rilevato le stazioni:

http://www.energialternativa.info/public/newforum/ForumEA/T/Terremoto2_0Spoleto14Settembre2018.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1425

Stato:



Inviato il: 14/09/2018 11:47:34

E daje

Master Digit



---------------
Sono sempre disponibile...quando ci sono!



Franco malgarini
GigaWatt


Gruppo:Utente
Messaggi:1677

Stato:



Inviato il: 17/09/2018 19:35:43

Sarebbe interessante accoppiare questo detector previsore di scosse telluriche a un geofono:

LINK



---------------
Laudato si', mi' Signore, per sor'aqua, la quale è multo utile et humile et pretiosa et casta.
Laudato si', mi' Signore, per frate focu, per lo quale ennallumini la nocte, et ello è bello et iocundo et robustoso et forte.
Laudato si', mi' Signore, per sora nostra matre terra, la quale ne sustenta et governa, et produce diversi fructi con coloriti flori et herba.
Laudato si', mi' Signore, per frate vento et per aere et nubilo et sereno et onne tempo, per lo quale a le tue creature dài sustentamento.



Franco malgarini
GigaWatt


Gruppo:Utente
Messaggi:1677

Stato:



Inviato il: 20/09/2018 19:39:02

Oppure questo:

LINK



---------------
Laudato si', mi' Signore, per sor'aqua, la quale è multo utile et humile et pretiosa et casta.
Laudato si', mi' Signore, per frate focu, per lo quale ennallumini la nocte, et ello è bello et iocundo et robustoso et forte.
Laudato si', mi' Signore, per sora nostra matre terra, la quale ne sustenta et governa, et produce diversi fructi con coloriti flori et herba.
Laudato si', mi' Signore, per frate vento et per aere et nubilo et sereno et onne tempo, per lo quale a le tue creature dài sustentamento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 21/09/2018 17:55:25

Nuovo anno scolastico ...si parte con la versione AVANZATA non che è di scarto...ma che sta avanti ...avanti anche al taroccamento

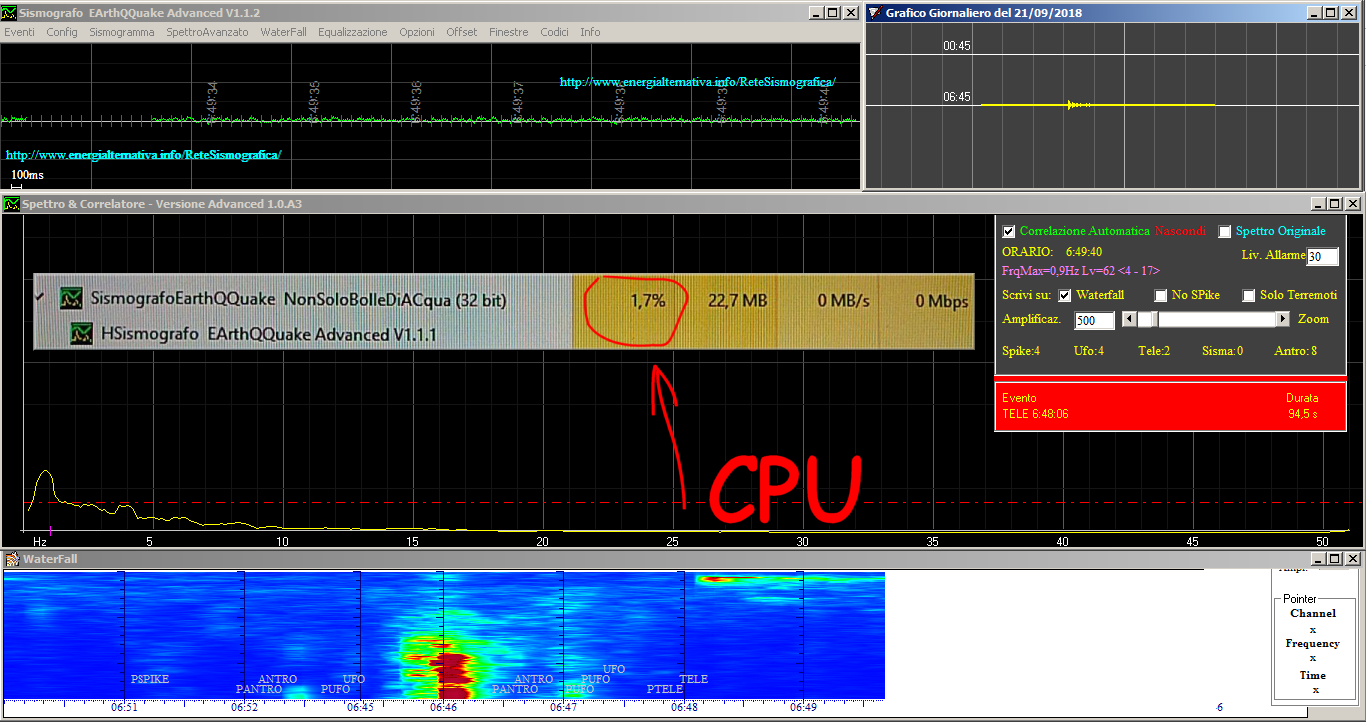

Partiti con i test della versione EArthQQuake Advanced con la postazione di Reggello...ed ho appreso con una certa soddisfazione il valore della CPU utilizzata ...imbarazzante...veramente imbarazzante!

http://www.energialternativa.info/public/newforum/ForumEA/T/VersioneAdvanced.png



Faccine/Smileys_0004.gif

Voglio un bel votoooooooooooooooooo!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 21/09/2018 20:31:14

9.95 sò stitico,

per un 10 dovete arare con le orecchie una biolca (3330m^2 circa)



Modificato da qqcreafis - 22/09/2018, 13:31:18


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 21/09/2018 21:00:22

CITAZIONE (qqcreafis, 21/09/2018 20:31:14 ) Discussione.php?214427&250#MSG3777

9.95 sò stitico,

per un 10 dovete arare con le orecchie una biolca (333m^2)

Faccine/Smileys_0095.gif



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 21/09/2018 21:49:09

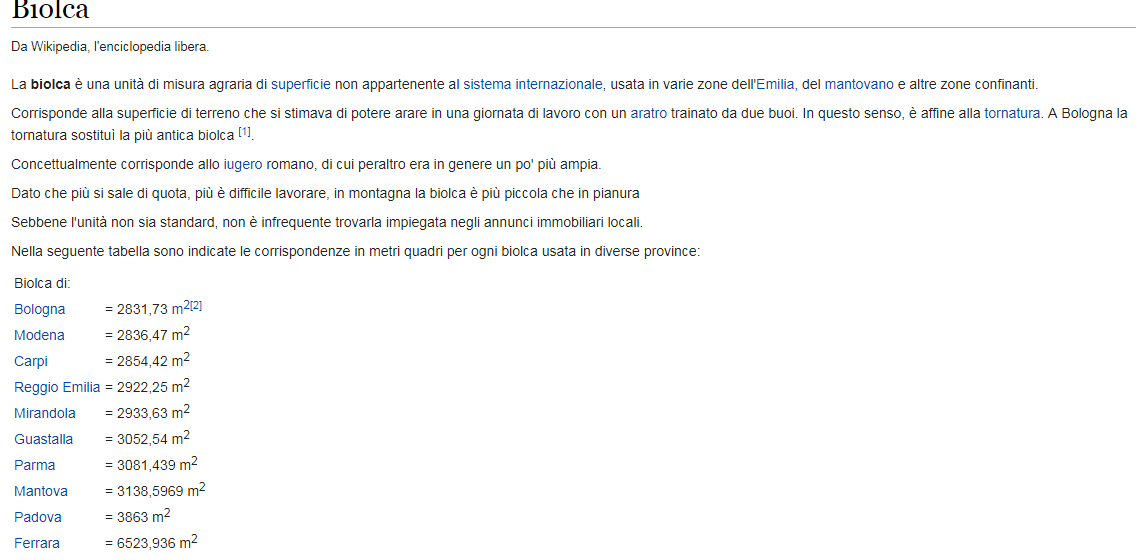

Avvaii...era un trappolone ....il prof voleva vedere se eravamo attenti:


http://www.energialternativa.info/public/newforum/ForumEA/T/Biolca.png




dieci ...dieci...dieci...dieci...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 21/09/2018 22:23:02

Mi dispiace bolle qui abbiamo i tumminu. A biolca non la conosciamo. Faccine/roflmao.gif



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 21/09/2018 22:23:35

Però il 9,95 va benissimo Faccine/Smileys_0003.gif



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 22/09/2018 01:09:43

Si, la nuova versione, oltre ad essere più accattivante graficamente, è un punto di svolta nel progetto.
La sto testando da poche ore e credo di essere già vicino a livelli di setting ottimali, almeno per quello che riguarda le ore diurne.

Oltre alla poca CPU noto un utilizzo veramente esiguo della RAM, appena 22Mb a differenza anche di altri software amatoriali che ne occupano 130 e compiono meno operazioni. Un plaudo a Bolle per la dedizione che sta mettendo in tutto quello che fa, nonostante tutto...



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 24/09/2018 08:41:25

In questo fine settimana ci siamo imbattuti in alcune prove per quanto riguarda la messa a terra del circuito. E' venuto fuori che bisogna in tutti i modi evitare LOOP (cerchi) nel collegamento dell'hardware a terra. Come prima cosa abbiamo notato che è meglio collegare la MASSA alla scocca della scatola metallica che contiene la scheda amplificatrice e, nel mio caso, anche Arduino Nano.

Inoltre, nel caso in cui si abbiano 2 geofoni piazzati con l'esterno (TERRA) collegata fra loro (nel mio caso il Cilindro di alluminio fa da conduttore fra i 2 geofoni), è meglio collegare una sola calza del cavo che va al geofono, mentre l'altra va collefata solo dal lato scheda amplificatrice.

Questo per evitare che si crei un cerchio fra la TERRA, che è controproducente alla schermatura di certe frequenze...

Non so se mi sono spiegato, come disse il paracadute....



Modificato da Frisby - 24/09/2018, 20:51:31


---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
