Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5646

Stato:



Inviato il: 21/02/2017 19:07:05

Ho modificato il SW dell'analisi della geoantenna (poi allego la nuova versione dall'altra parte) per far in modo di rendere 'leggibili' anche i dati del geofono che si campionano i dati molto pi lentamente ...il rapporto 1 a 100 ma la precisione a 16 bit contro i 10 della geoantenna.

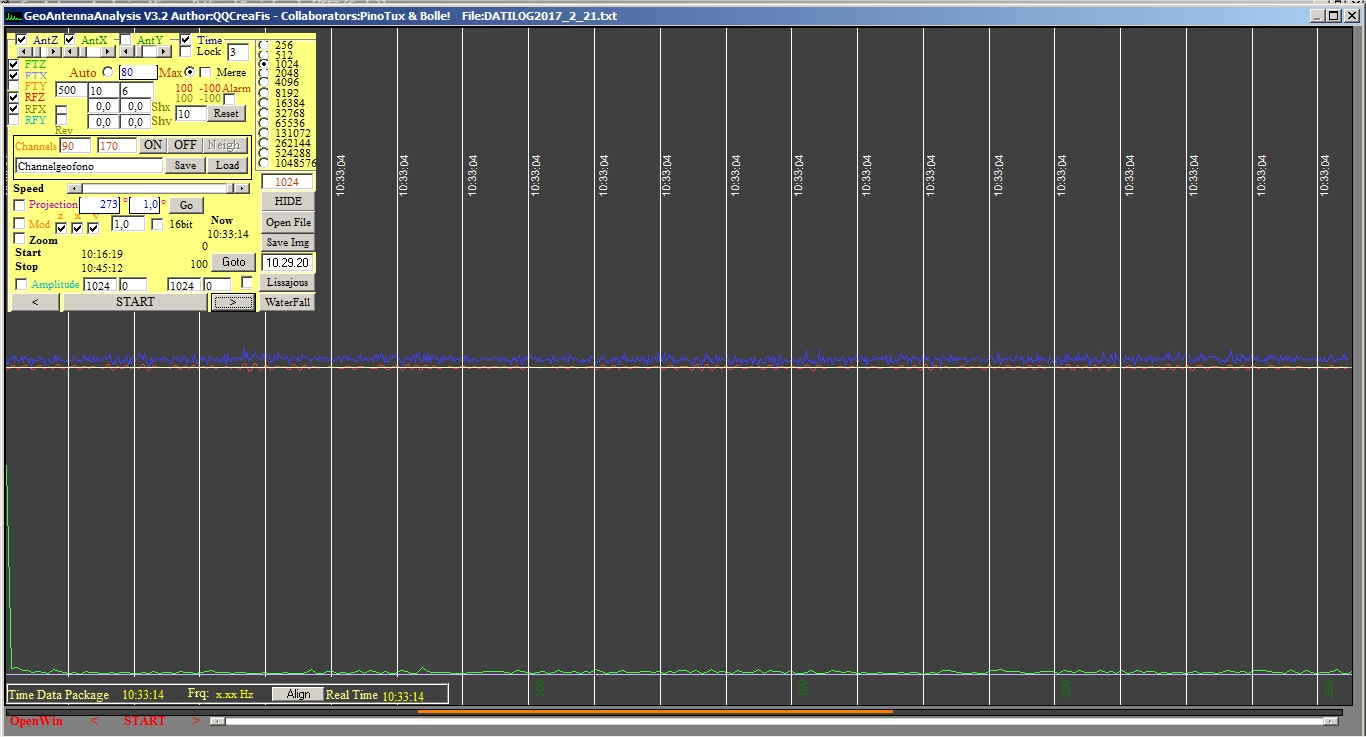

Questa una situazione calma...

http://www.energialternativa.info/public/newforum/ForumEA/Q/SituazioneCalma.jpg

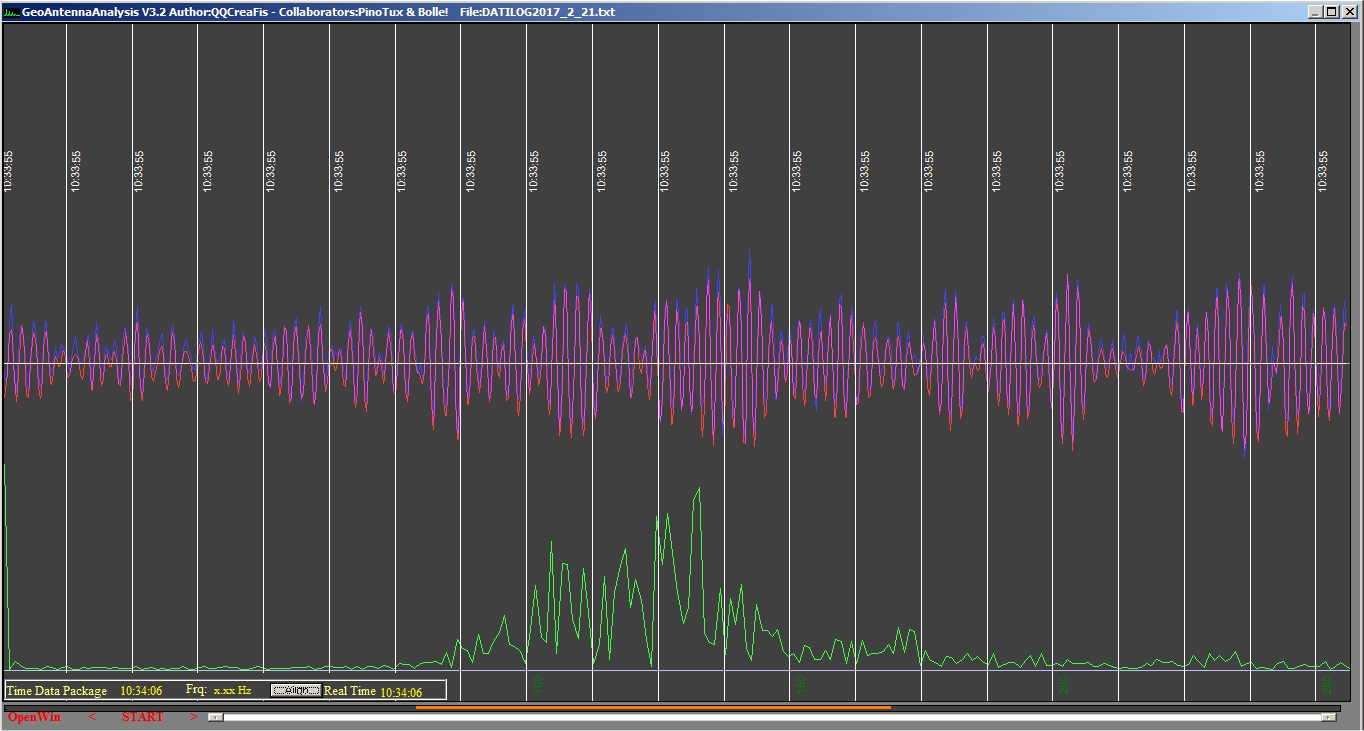

questa il segnale con lo spettro

http://www.energialternativa.info/public/newforum/ForumEA/Q/SituazioneSisma.jpg



Lo spettro delle frequenza da diviso per 10...quindi si vede che la parte tra i 7 e i 16 Hz la zona pi interessata dal geofono.



---------------
Un risultato se non ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5646

Stato:



Inviato il: 21/02/2017 19:19:47

Sar dura isolare i terremoti dal resto... ...mi sa che una missione da prof...



---------------
Un risultato se non ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3449

Stato:



Inviato il: 21/02/2017 19:44:11

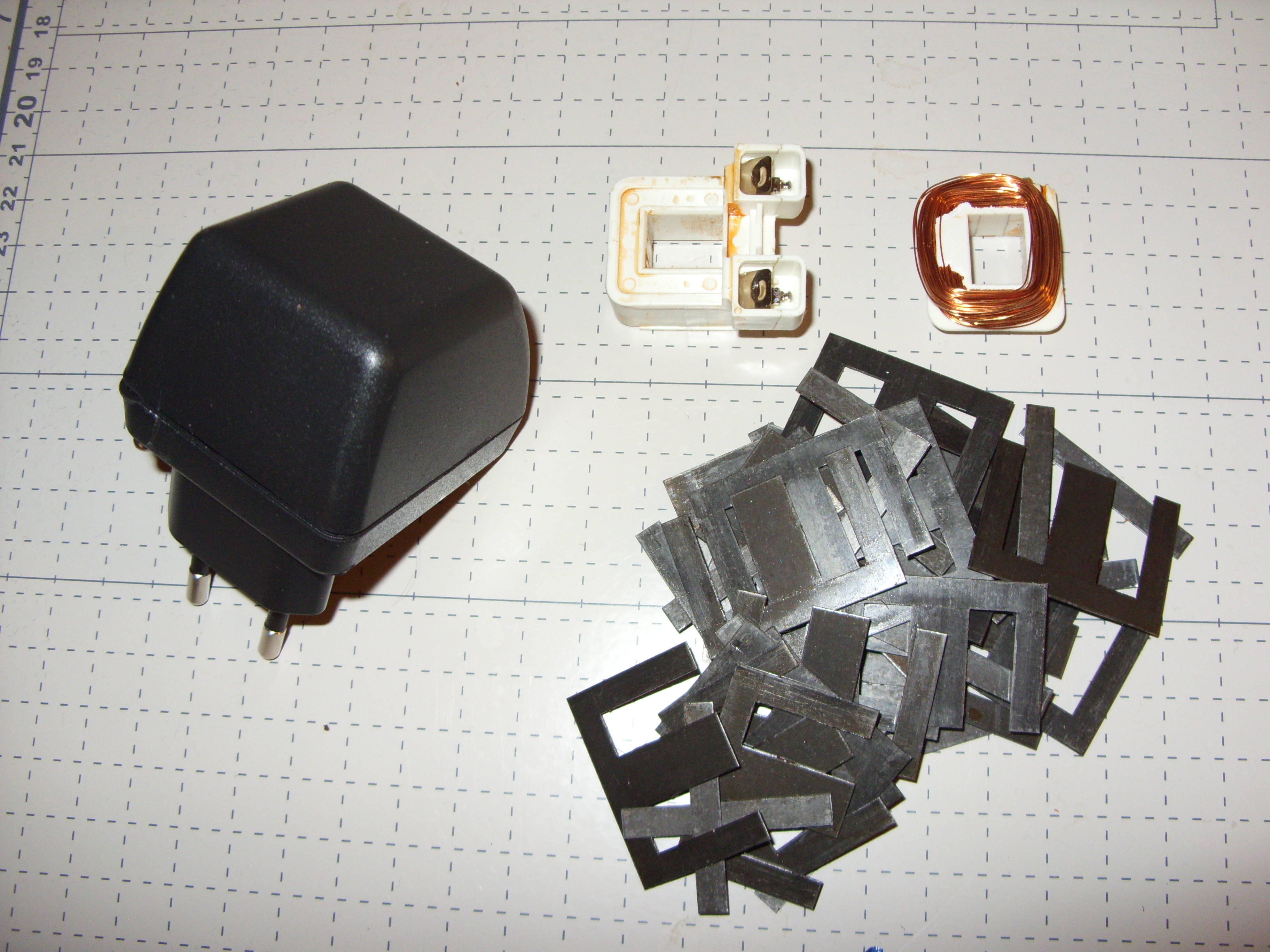

Ecco quella che potrebbe essere la bobina del nostro geofono home made
il primario del trasformatorino dei cellulari nokia (5w circa)
la bobina bianca.la resistenza 1650 ohm



Immagine Allegata: SDC10911.JPG

ForumEA/Q/SDC10911.JPG



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9015

Stato:



Inviato il: 21/02/2017 20:47:35

due cose siamo sicure che le onde p siano rivelate bene la f bassa sono fuori dal rumore e disturbi vari(?), comunque forse si e direi che l'azzurro corretto. Il problema che la velocit delle onde dipende dal mezzo , ad es se c' granito la V alta se c' mareriale calcareo meno



---------------
Al peggio non esiste limite



lucky
GigaWatt


Gruppo:Utente
Messaggi:1627

Stato:



Inviato il: 21/02/2017 20:57:05

un piccolo video di come gira il SW



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9015

Stato:



Inviato il: 21/02/2017 21:10:59

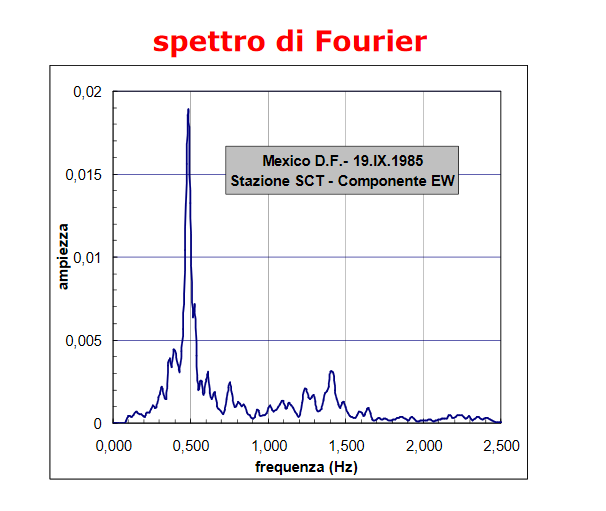

il picco probbilmente solo la f di risonanza



Immagine Allegata: picco.png

ForumEA/Q/picco.png



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9015

Stato:



Inviato il: 21/02/2017 21:43:33

una f di risonanza di 10 Hz troppo, o meglio non dovrebbe risuonare per nulla



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9015

Stato:



Inviato il: 21/02/2017 22:34:01

https://www.youtube.com/watch?v=YfpuB-wAzT4

bel giochino che spiega come fatto il geofono magnetico

la parte pi sbagliata che poi una parte cruciale il sistema di trasduzione movimento -segnale elttrico


se fosse fatta bene (campo intenso e noto) non ci sarebbe bisogno di damping liquido almeno mi sembra che sia l'oggetto in fondo(controreazione negativa)



Modificato da Bolle - 22/02/2017, 09:57:16


---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9015

Stato:



Inviato il: 21/02/2017 22:42:23


CITAZIONE


Lo spettro delle frequenza da diviso per 10...quindi si vede che la parte tra i 7 e i 16 Hz la zona pi interessata dal geofono.
io quella risposta l'appiattirei



---------------
Al peggio non esiste limite



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3449

Stato:



Inviato il: 21/02/2017 23:52:39

ho fatto una piccola prova.
con un elastico sottile diametro 1mm e un magnete di 10g si ottengono oscillazioni di 1hz circa .pi si allunga l'elastico pi si allunga il periodo delle oscillazioni.



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3432

Stato:



Inviato il: 21/02/2017 23:57:12

In Questa Pagina Bolle mi ha chiamato in causa riguardo a dei link che poi sono risultati non funzionanti.

La pagina del Teremino che pu interessarci Questa, facendo scorrere la pagina verso il basso si trova la realizzazione di Alessandro IV3SGT, un amico radioamatore, ed il link alla sua Pagina Web dove descrive le sue esperienze.

Fra queste c' un ulteriore LINK alla sezione delle registrazioni giornaliere del suo sistema.

Spero di aver rimediato, anche se in ritardo, almeno un po'...
73 de IV3GFN



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



lucky
GigaWatt


Gruppo:Utente
Messaggi:1627

Stato:



Inviato il: 22/02/2017 00:27:04

purtroppo il link del store non funziona pi, i geofoni usati da loro erano a 4,5Hz e costavano anche di meno

Pino per curiosit, tuo amico dove lo ha sistemato il geofono e in che modo?...xche guardando i grafici non sembra avere grossi rumori



Modificato da lucky - 22/02/2017, 00:31:20


PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3432

Stato:



Inviato il: 22/02/2017 00:53:31

Da quanto ne so aveva cominciato sul davanzale della finestra, sulla foto si vede che ben appesantito da quattro batterie al Pb-gel.
Poi ha fatto delle messe a punto tramite le regolazioni del software.
Di questo ho parlato anche con Bolle e gli ho detto quel poco che so.
Purtroppo non abbiamo ancora occasione di vederci di persona, siamo relativamente vicini, ma per il momento posso contattarlo solo via messenger di FB.



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5646

Stato:



Inviato il: 22/02/2017 08:01:49

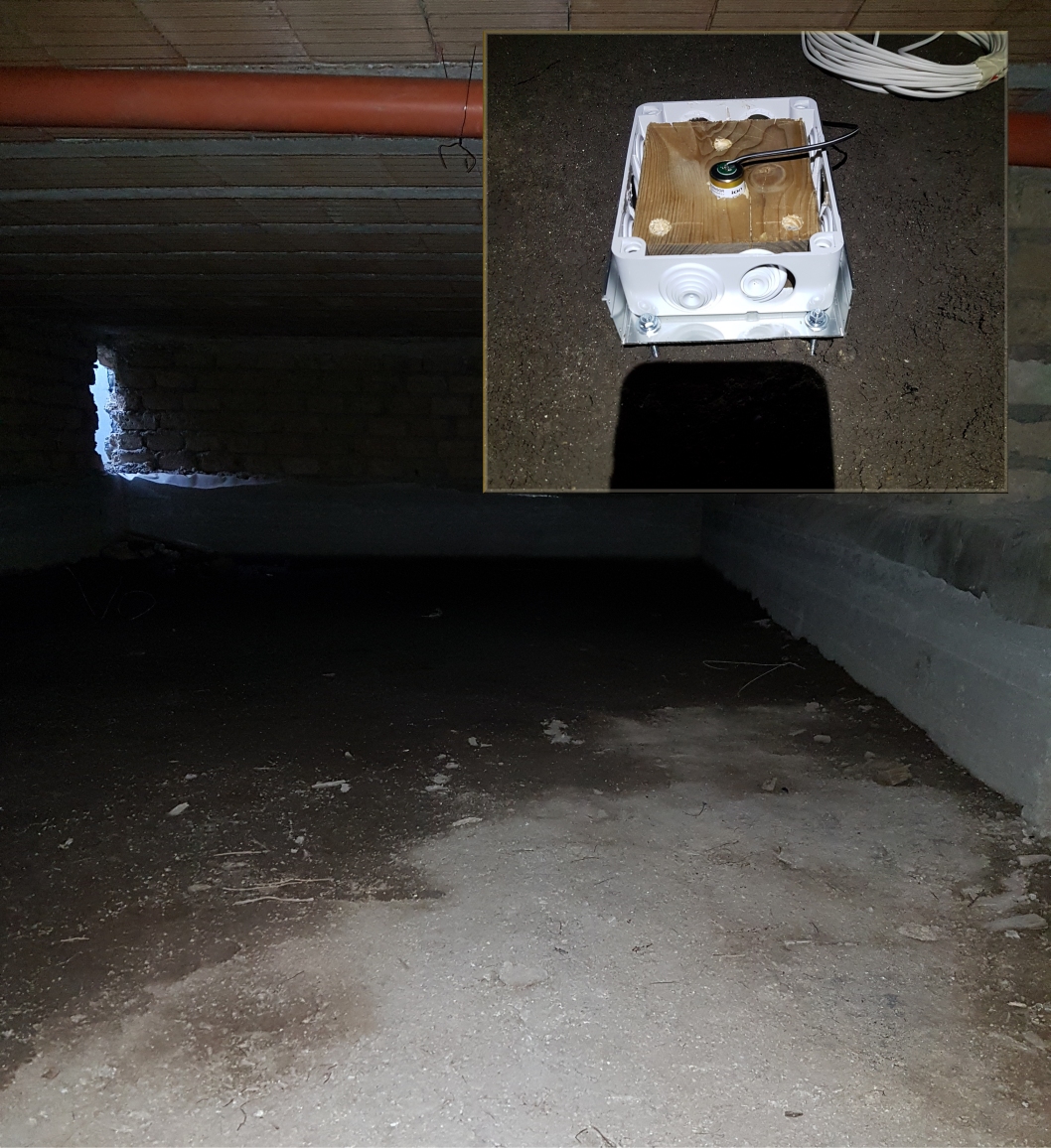

Il problema attuale del sismografo di luchy che prende di tutto...nonostante sia messo sotto casa , nella terra (non collegata a nulla della struttura visibile nella foto), appena lui da un colpetto sul solaio del primo piano, il geofono oscilla.

http://www.energialternativa.info/public/newforum/ForumEA/Q/IstallazioneGeofonoLucky.jpg

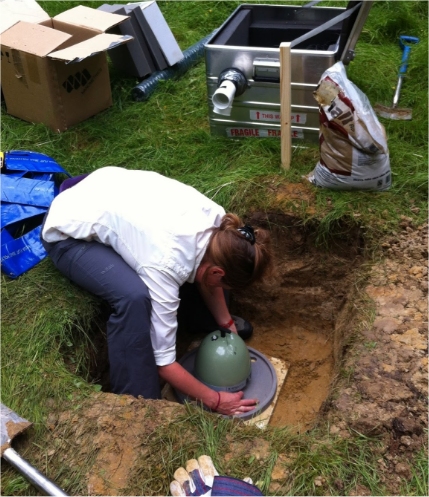

sul link postato da qq http://frackland.blogspot.it/2013/07/seismometer-deployment-to-monitor.html , per evitare problemi di vento, pioggia, il sensore stato sotterrato di 50 cm...

http://www.energialternativa.info/public/newforum/ForumEA/Q/SismografoSotto50CmDiTerra.jpg




Mi chiedo e vi chiedo...come si fa a migliorare la situazione? Cosa deve fare lucky per minimizzare le altre vibrazioni?



---------------
Un risultato se non ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5646

Stato:



Inviato il: 22/02/2017 09:24:05

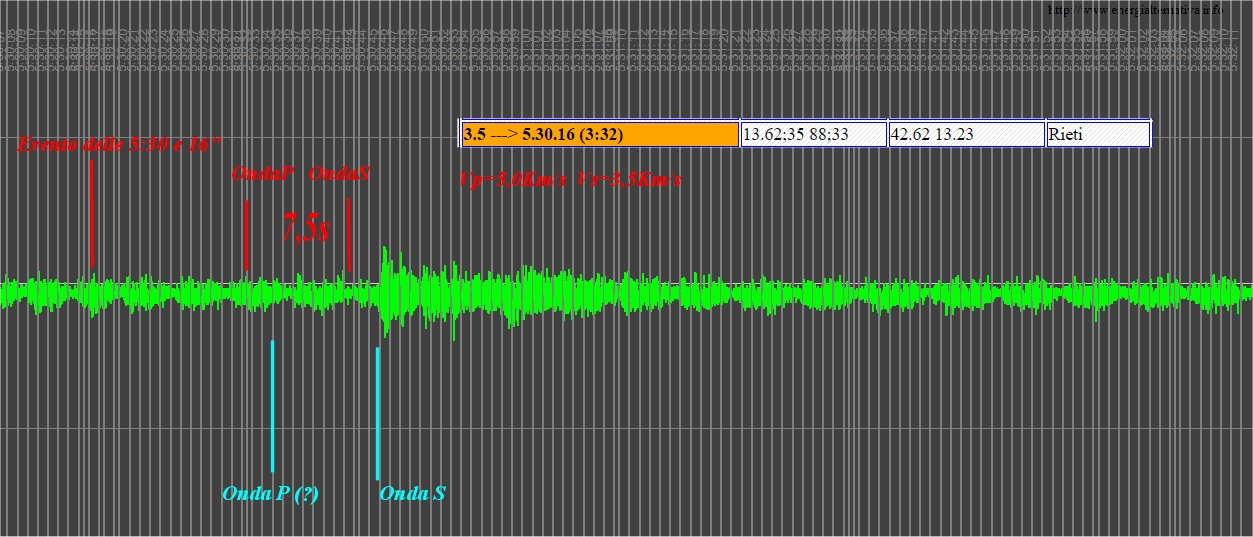

Eccolo l'evento di questa notte ...come quasi da manuale:

http://www.energialternativa.info/public/newforum/ForumEA/Q/EventoComeQuasiDaManuale.jpg



---------------
Un risultato se non ripetibile non esiste (by qqcreafis).
