una opinione
FinePagina

mugnaio
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 04/10/2017 18:49:37

Salve ritorno alla carica:-) Conoscete la mia incompetenza nel campo elettrico ma nonostante mi sono cimentato a fare, molto artigianalmente, lo schema elettrico del circuito , vedi allegato, che vorrei costruire per il mio piccolo impianto eolico .Gradiere conoscere il vs parere e se possibile rispondere alle seguenti domande.
1) Sembra che se inserisco corrente nel contatore ENEL bidirezionale questo,per mancanza di consumi, me la contabilizza come corrente consumata, pertanto dovrei installare un limitatore di energia ...avete qualche link dove possa trovare questo strumento?
2) Il wattmoetro KKmoon ho delle difficoltà a cablarlo c'è qualcuno che lo sta utilizzando per darmi le opportune indicazioni?
3) un regolatore di carica del tipo solare non va bene per un generatore eolico da 600 Watt 24 volt dotato anche di freno magnetico ed elettronico.
ho cercato in web un regolatore per il mio generatore ma francamente non ho trovato niente ...sono tutti con un ponte di diodi ...strano ..cosa mi consigliate ?
Grazie





Immagine Allegata: C__Mulino_eolico_eolico Mulino_Portabatteria2.jpg

ForumEA/S/C__Mulino_eolico_eolico Mulino_Portabatteria2.jpg



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 04/10/2017 22:08:31

Questo è il risultato di una ricerca generica su e-bay per generatori da 24 volt 600 W LINK



---------------
Chi non si indebita fa la rabbia degli usurai



mugnaio
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 05/10/2017 17:47:11

ma sono tutti ...con ponte di diodi e per di piu trifase ... il mio generatore è dotato oltre che di freno meccanico . anche di freno elettronico ..possibile che non si trovi un regolatore di carica per questo generatore eolico!!



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 05/10/2017 18:43:18

mugnaio se ha già lui le protezioni ti basta un normalissimo regolatore solare, che problemi ti fai??
Ma devi essere sicuro altrimenti quando le batterie sono cariche e il vento è forte si distrugge.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



mugnaio
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 05/10/2017 19:24:02

Non so i pareri sono discordanti ... ho un regolatore di carica di questa marca https://www.amazon.it/dp/B01J5A5UCI/ref=pe_3310731_189395851_TE_dp_1 ..ed un genereatore eolico con queste caratteristiche;
Tipo generatore Magnete permanente
Numero di pale 3
Diametro Rotore 2,4m
Potenza nominale 600w
Voltaggio nominale CD 24V
Freno alla velocità del vento 13 m/s
Velocità massima di sicurezza 35 m/s [/font]
Velocità rotore fino a 600 rpm
[b]Sistema Frenatura Meccanico e Elettronico

ed inoltre ho l'inverter di questa marca:
http://www.ebay.com/itm/351782070880
Inserendo la componentistica di normale uso .; fusibile interruttori ecc funzionerà il tutto ? ed inoltre quando la corrente arriva al contatore bidirezionale che succede??
Grazie



Modificato da mugnaio - 05/10/2017, 19:27:04


righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 05/10/2017 19:40:20

Quando hai acquistato il generatore, hai controllato se all'interno dello stesso c'era il regolatore di carica.

Se ha già tutti questi sistemi di frenatura meccanica ed elettronica è probabile che il regolatore di carica del generatore sia alloggiato all'interno della struttura, tra la coda e il sistema di aggancio al palo. Oppure tra il sistema di aggancia al palo e appena dietro l'alternatore.

Un sistema del genere lo adottava anche la SouthWest americana che produceva i famosi AirX.

Hai una foto in dettaglio del generatore? Anche della scatola di imballaggio con le sigle del prodotto, giusto per fare una ricerca.



---------------
Chi non si indebita fa la rabbia degli usurai



mugnaio
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 05/10/2017 20:35:49

marca Tue Feng (costruttore) modello YW 600 acquistato nel 2008 e tenuto sempre imballato.
La traduzione del manuale:
L’YW600 è equipaggiato con parti elettroniche sofisticate progettate per fornire protezione dai pericoli di sovraccarichi elettrici. Le parti elettriche interne dell’YW600 evitano che le tensioni del circuito aperto superino i 40 volt per i sistemi a 24V. Tener comunque presente che i rischi derivanti dalla corrente elettriche persistono, perciò bisogna sempre prestare attenzione quando si realizzano i collegamenti elettrici.
Modello YW600
Tipo Turbina Asse Orizzontale
Tipo generatore Magnete permanente
Numero di pale 3
Materiale Alluminio Alloy
Tipo di lavoro SI
Diametro Rotore 2,4m
Coefficiente potenza 0,30
Area spazzata 4,52mq
Disassamento radiale >= 0,04
Potenza nominale 600w
Voltaggio nominale CD 24V
Start-Up 2,5m/s
Cut-In 2,8m/s
Velocità vento ottimale 10 m/s
Freno alla velocità del vento 13 m/s
Velocità massima di sicurezza 35 m/s
Velocità rotore fino a 600 rpm
Livello isolazione B
Rumore <= 55dB
Temperatura ambiente - 20°C +55°C
Sistema Frenatura Meccanico e Elettronico
Durata prevista 10 anni
Peso netto 34,5kg



Visivamente ho notato che nella zona (8) ho la frenatura meccanic data da masse a ceppi ..(tipo frizione) se c'è un controller di carica non saprei ..



Immagine Allegata: scansione.png

ForumEA/S/scansione.png



Modificato da mugnaio - 05/10/2017, 20:39:37


righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 05/10/2017 22:00:26

Ho fatto una ricerca e più di questo non riesco a trovare: LINK

Troppo poco purtroppo.
Se dobbiamo fidarci di quello che c'è scritto sul manuale in tuo possesso l'unica cosa da fare sono delle prove con il regolatore per solare che possiedi e devi osservare il generatore come si comporta.

Se va in overload dovrebbe fermarsi o rallentare vistosamente.
Questo l'ho visto fare con un AirX 24 V 500 W installato in una barca vicino a casa mia.

Questo generatore lo hai già installato oppure sta ancora dentro la scatola?



---------------
Chi non si indebita fa la rabbia degli usurai



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15066

Stato:



Inviato il: 05/10/2017 23:46:20

Verifica se quelle masse con la centrifuga si aprono tipo la frizione del mitico Ciao, frenando all'interno di un tamburo.
Dice:
Freno alla velocità del vento 13 m/s
Sistema Frenatura Meccanico e Elettronico



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



mugnaio
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 06/10/2017 00:48:17

prima di "rizzarlo" ho fatto una prova con un trapano elettrico bloccandolo al mozzo ..le masse centrifughe si alzavano .. quanto frenanano non posso saperlo in compnso funzionano ..Non credo che all'interno del generatore ci sia un sistema di ricarica batterie .. che faccio ci metto il regolatore di carica solare? al massimo che puo succedere? scoppia una batteria?? Il generatore è 6 mesi che gira senza carico e credimi di vento forte ne ha preso..Ragazzi datemi una mano sono nell'impasse ..



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 06/10/2017 21:42:41

Allora quanti fili escono? Se sono due uno è + e l'altro e -.
Ci metti un regolatore anche solare e se come dici tu c'è il freno meccanico quando la batteria è carica, il regolatore solare lo sconnette e ci pensa il freno meccanico a regolare la velocità del generatore.
Alla lunga dovrai controllare spesso l'usura di tale freno.

Se escono 3 fili ti devi procurare un regolatore di quelli che ti ho segnalato in precedenza.



---------------
Chi non si indebita fa la rabbia degli usurai



mugnaio
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 07/10/2017 09:15:41

Grazie ragazzi per la collaborazione che mi date ..
Stanotte il vento era da burrasca veramente forte ...il generatore girava velocissimo ma presumo che i ceppi dei freni abbia ridotto notevolmente la velocità ,Avevo installato un piccolo voltometro con il fondo scala 35 volt , l'ago era oltre il fondo scala.
Quindi dal generatore escono due soli fili come si vede dallo schema elettrico all'inizio di questo post ..A tal proposito chiedo un vs parere se quello schema è corretto o no? ed inoltre ripropongo la domanda ..se inserisco corrente al contatore ENEL bidirezionale , questa viene ontabilizzata come consumata? e se si dove lo trovo un limitatore di energia ??
Grazie ...non abbandonatemi !!



Vincent
GigaWatt


Gruppo:Utente
Messaggi:1902

Stato:



Inviato il: 07/10/2017 12:08:02

Non credo puoi installarlo cosi in rete devi andare offgrid ... Causa il cambio di diverse normative quel tipo di inverter sono diventati fuori norma puoi usarli in uj off grid ma su un contatore no
Ti dico comunque che alcuni tipo avevano gia il limitatore o comunque erano modificabili
Motivo appunto della nuova normativa



---------------
SuperSolar
http://forum.saturnoprezzi.com/



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 07/10/2017 20:16:56

Guarda questo fa al caso tuo, con o senza batteria ha il limitatore di potenza per non immettere in rete.

LINK

Qui sotto gli schemi di cablaggio delle due configurazioni:

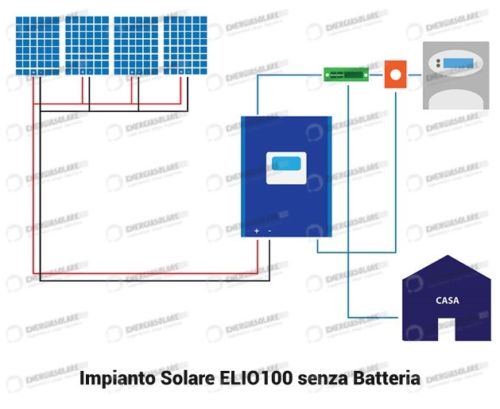

Senza batteria:

http://www.energialternativa.info/public/newforum/ForumEA/S/s-l500.jpg



Con batteria:

http://www.energialternativa.info/public/newforum/ForumEA/S/s-l500%20(1).jpg



---------------
Chi non si indebita fa la rabbia degli usurai



mugnaio
Watt


Gruppo:Utente
Messaggi:42

Stato:



Inviato il: 08/10/2017 08:51:48

si certo è interessante ma ho un problema ho gia acquistato forse inopiamente questo inverter http://www.ebay.it/itm/1000W-Grid-Tie-Inverter-110V-or-220V-Output-MPPT-Pure-Sine-Wave-Inverter-Power/351782070880?_trkparms=aid%3D555018%26algo%3DPL.SIM%26ao%3D2%26asc%3D20170831090034%26meid%3D01a9c58b37c7460f9e2b6c294920891a%26pid%3D100005%26rk%3D4%26rkt%3D6%26mehot%3Dpp%26sd%3D191410627877&_trksid=p2047675.c100005.m1851 I due strumenti colorati verde e rosso ..a cosa si riferiscono ?



Modificato da mugnaio - 08/10/2017, 09:03:03
