Diy powerwall
FinePagina

Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 22/06/2018 17:30:40

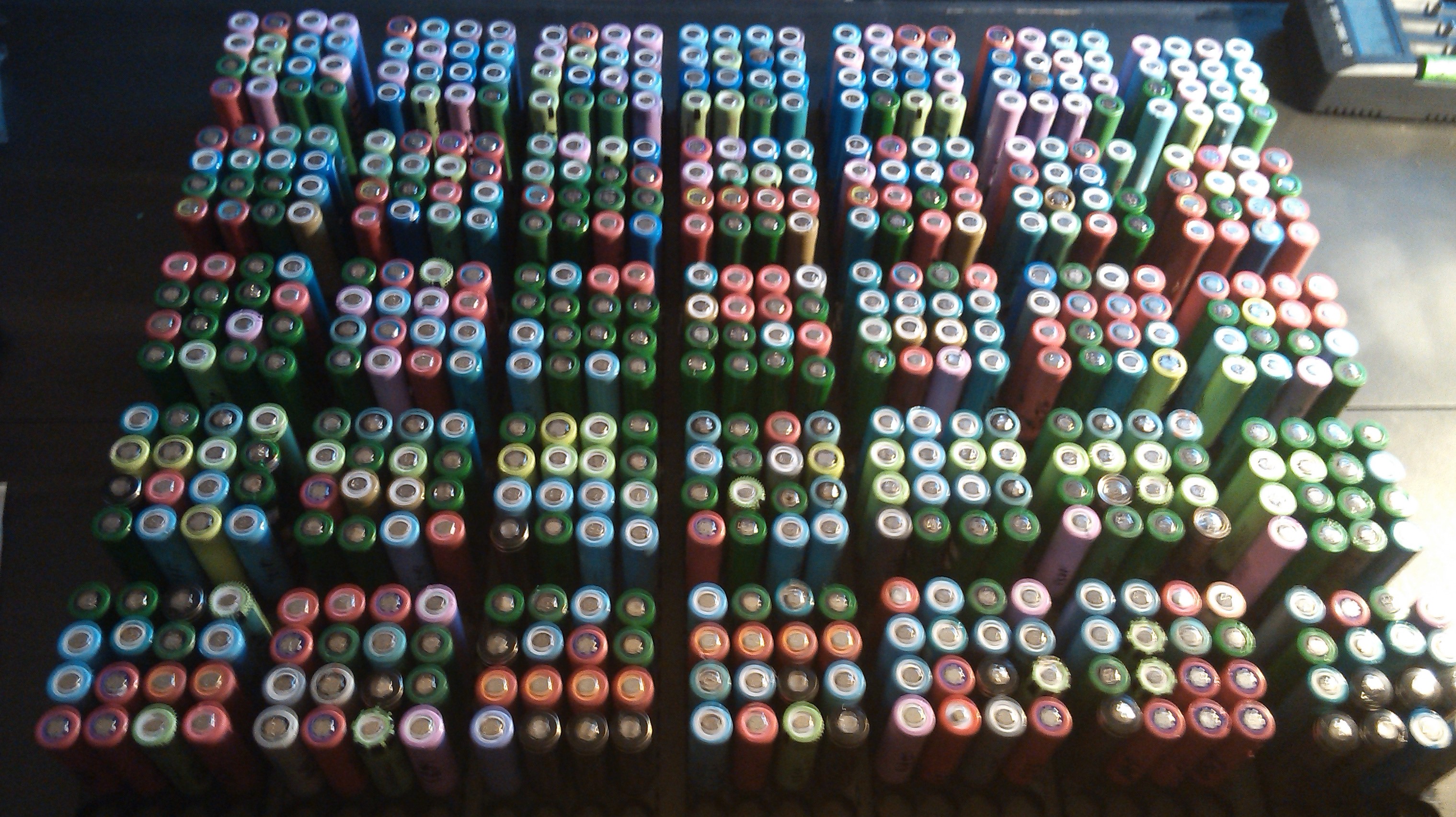

Queste invece erano le celle nella fase di controllo e verifica.



Immagine Allegata: IMG_20180421_193110 (2).jpg

ForumEA/T/IMG_20180421_193110 (2)_1.jpg


Scarica allegato




---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 22/06/2018 17:33:36

Questo è il link ai BMS utilizzati. https://it.aliexpress.com/item/Con-Indicatore-Led-1-S-Equalizzatore-Batteria-Singola-Cella-LiFePO4-Li-Ion-Polimero-NCM-LTO-18650/32849754758.html?spm=a2g0s.9042311.0.0.331f4c4dCeAort
Link LINK



Modificato da AlessandroT - 23/06/2018, 12:07:01


---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4369

Stato:



Inviato il: 23/06/2018 11:14:39

puoi mettere foto anche del bms installato? vedo le foto su aliexpress ma mi pare manchi il sistema di controllo quando vai oltre 1s (cioè quando li usi in serie)



---------------
Il posto dove ti propongono confronto, ma solo se gli dai ragionr...
e, dove la verità è la fuori, ma anche no.
Dove si riscrive la storia a piacimento e quando porti argomentazioni, eh ma...
Ah beh se lo dice Bolle... ma Bolle non esiste...
Il complo



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 23/06/2018 12:14:38

Emuland questi sono bilanciatori (bms) per singole celle (1s) la loro particolarità è che possono bilanciare tutti i tipi di batterie (penso che in automatico dal voltaggio ne riconosca il tipo) lifepo4, li-ion, e piombo. E regge fino a 10 A.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 23/06/2018 12:19:39

Naturalmente con questi bilanciatori 1s mettendoli in serie puoi creare pacchi batteria con tutte le celle che vuoi.certo per questi bilanciatori le celle più adatte (come si vede in foto) sono le lifepo4 perché hai una singola cella con capacità anche fino a 100 e piu Ah.



Modificato da AlessandroT - 23/06/2018, 12:24:15


---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4369

Stato:



Inviato il: 23/06/2018 16:42:27

si, ho visto. ma il link è per 1s poi esiste il modulo di gestione.

non può essere fatto bilanciamento se ognuno vede solo il proprio pacco batteria. cioè se non sa a quanto stanno gli altri non può inviare corrente da uno all'altro per fare bilanciamento attivo



---------------
Il posto dove ti propongono confronto, ma solo se gli dai ragionr...
e, dove la verità è la fuori, ma anche no.
Dove si riscrive la storia a piacimento e quando porti argomentazioni, eh ma...
Ah beh se lo dice Bolle... ma Bolle non esiste...
Il complo



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 23/06/2018 16:52:41

Emuland da quello che mi è stato detto ed ho capito io leggendo il manuale a corredo (1 foglio), ogni BMS controlla 1 singolo pacco, ma tutti sono collegati in cascata e si autocontrollano; lo si può vedere anche dal collegamento indicato sul sito.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4369

Stato:



Inviato il: 23/06/2018 16:58:18

sul sito oltre all (bms) l'affarino nero, c'è un modulo 4S a cui collegare ognuno degli 1S per poi farli "comunicare" e capire come sono.

se tu hai anche quel modulo ok, se non lo hai non so se riescono a fare bilanciamento attivo (trasferire da una cella all'altra gli Ampere in esubero)



---------------
Il posto dove ti propongono confronto, ma solo se gli dai ragionr...
e, dove la verità è la fuori, ma anche no.
Dove si riscrive la storia a piacimento e quando porti argomentazioni, eh ma...
Ah beh se lo dice Bolle... ma Bolle non esiste...
Il complo



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 23/06/2018 16:58:50

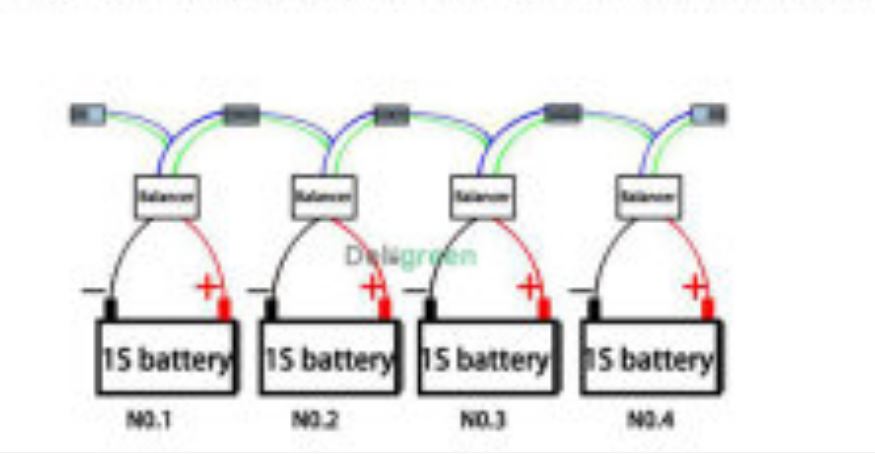

Per farmi meglio capire posto una foto del collegamento indicato dalla ditta.



Immagine Allegata: BMS1S.JPG

ForumEA/T/BMS1S.JPG



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 23/06/2018 17:05:12

Si come dice il salentino ogni bilanciatore controlla la sua cella e le invia il voltaggio richiesto a prescindere dalla tensione che ha al suo ingresso, un po' come fa un bms 2 3 4 s.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 23/06/2018 17:09:35

Quello che vedi nel loro sito dovrebbe essere un altro bilanciatore 4 s, lo avranno messo lì per fare vedere che ne hanno anche per più celle.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 23/06/2018 19:41:35

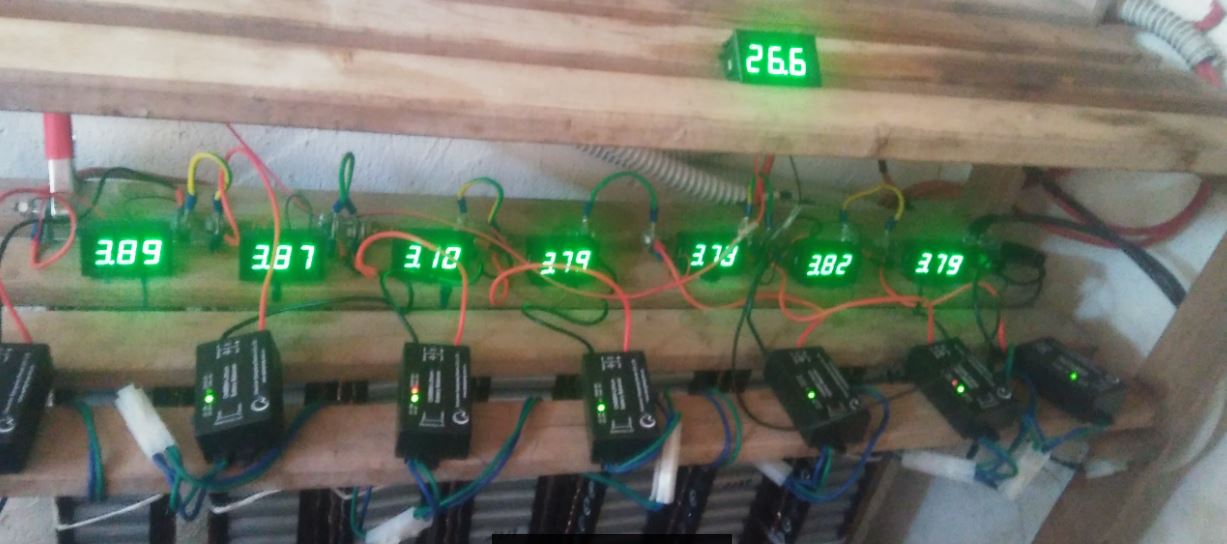

Emuland il banco dopo le modifiche effettuate oggi. Ho sistemato i voltometri, fissato i pacchi allo scaffale e sistemato i BMS in modo da averli subito soto controllo, la situazione è la seguente. Considera che l'inverter sino ad oggi è collegato all'impianto secondario. Da domani lo collegherò ai carichi costanti dell'abitazione destinando il 4048 a tutti i consumi compreso il passaggio a rete eventualmente del 24V.



Immagine Allegata: banco.JPG

ForumEA/T/banco.JPG



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 23/06/2018 19:49:28

Bello!!! Monitori in qualche modo la temp delle (mega batterie ) mi interesserebbe sapere come sono collegate tra di loro, se saldate o in altro modo.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4369

Stato:



Inviato il: 24/06/2018 07:31:42

saldate con fusibile al nodo principale,per evitare problemi ad ogni. singola cella.


il pacco a 3.1 é quello che si é. dissaldato?



---------------
Il posto dove ti propongono confronto, ma solo se gli dai ragionr...
e, dove la verità è la fuori, ma anche no.
Dove si riscrive la storia a piacimento e quando porti argomentazioni, eh ma...
Ah beh se lo dice Bolle... ma Bolle non esiste...
Il complo



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4424

Stato:



Inviato il: 24/06/2018 09:10:37

Cosa hai realizzato per saldarle? Leggendo tutta la discussione ho visto il semplicissimo metodo postato da Claudio (grazie Claudio!) Per saldare queste batterie. Avevo visto altro su internet ma questo è il più semplice.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24
