bozza trafila
FinePagina

flarena
milliWatt


Gruppo:Utente
Messaggi:11

Stato:



Inviato il: 03/12/2017 12:02:47

buon giorno a tutti volevo sapere se la trafila fatta in questo modo vada bene ho letto un pò in giro e ci sono molte informazioni contrastanti... se qualcuno mi può aiutare sarei molto grato, non vorrei iniziare a fare i lavori per poi trovarmi nei casi grazie mille.



Immagine Allegata: Trafilatrice.jpg

ForumEA/S/Trafilatrice_2.jpg



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16589

Stato:



Inviato il: 03/12/2017 16:38:57

i fori sono troppo distanti.
Avvicinali portando la quota 14mm a 10mm o qualcosa meno.

angolo del cono sembra eccessivo. Quanti gradi?



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1087

Stato:



Inviato il: 03/12/2017 17:17:07

Se ti può servire ti metto il disegno della mia trafila (tipologia con trafila fissa)
Non l'ho ancora provata, dunque non posso dirti se funziona.

Scarica allegato

Trafila.pdf ( Numero download: 95 )



antonyb
GigaWatt


Gruppo:Utente
Messaggi:1701

Stato:



Inviato il: 03/12/2017 19:48:07

ma se il cono di entrata è grande non entra meglio la segatura? \/o deve essere piu'in piedi (biomass)



flarena
milliWatt


Gruppo:Utente
Messaggi:11

Stato:



Inviato il: 05/12/2017 08:57:03

CITAZIONE (Biomass, 03/12/2017 16:38:57 ) Discussione.php?214905&1#MSG1

i fori sono troppo distanti.
Avvicinali portando la quota 14mm a 10mm o qualcosa meno.

angolo del cono sembra eccessivo. Quanti gradi?


i fori non li posso avvicinare poche tra cono e cono ho 2mm, mentre i coni hanno un angolo di 45°



flarena
milliWatt


Gruppo:Utente
Messaggi:11

Stato:



Inviato il: 05/12/2017 08:59:01

CITAZIONE (Gastoneg, 03/12/2017 17:17:07 ) Discussione.php?214905&1#MSG2

Se ti può servire ti metto il disegno della mia trafila (tipologia con trafila fissa)
Non l'ho ancora provata, dunque non posso dirti se funziona.

scusa ma non me lo fa vedere caso mai mettila in jpg perchè anche a me il pdf non lo faceva vedere



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16589

Stato:



Inviato il: 05/12/2017 10:33:33

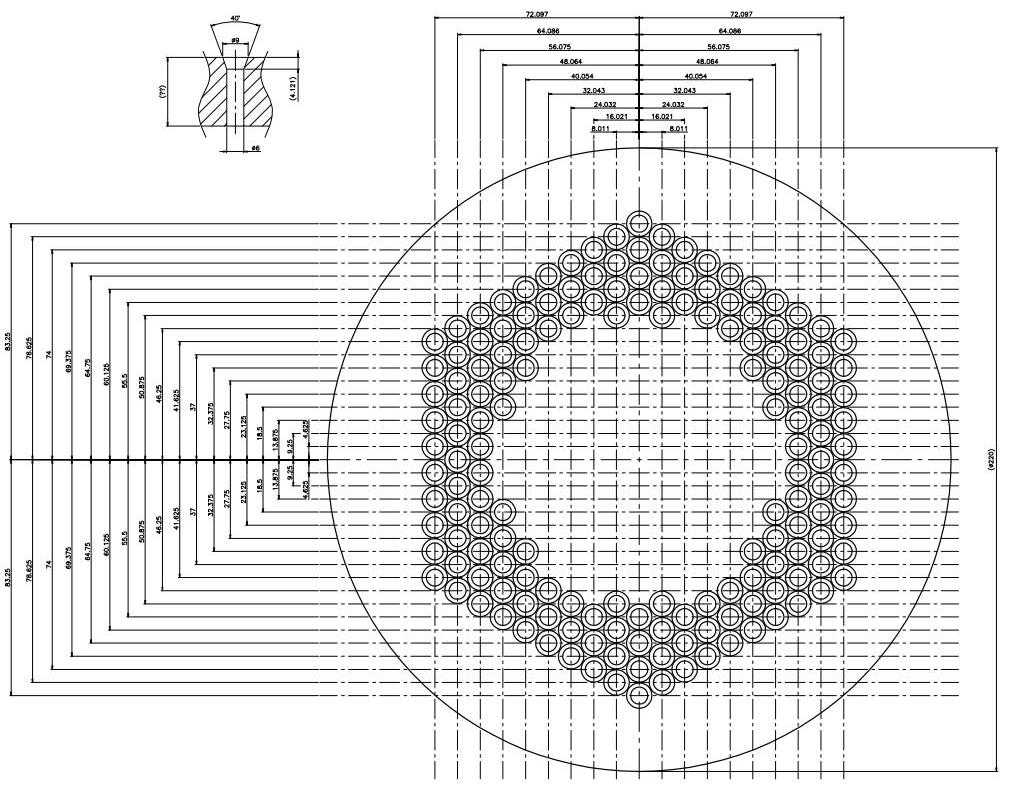

i coni vanno a contatto tra loro

angolo cono 20° rispetto foro (20+20=40° di cono)

http://www.energialternativa.info/public/newforum/ForumEA/S/tra.jpg



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



flarena
milliWatt


Gruppo:Utente
Messaggi:11

Stato:



Inviato il: 05/12/2017 11:56:27

CITAZIONE (Biomass, 05/12/2017 10:33:33 ) Discussione.php?214905&1#MSG6

i coni vanno a contatto tra loro

angolo cono 20° rispetto foro (20+20=40° di cono)

http://www.energialternativa.info/public/newforum/ForumEA/S/tra.jpg

io non ho fatto così, lungo è da 90° ho chiamato una ditta che fanno pellettatrici e mi hanno detto che loto mettono questo tipo di trafile nelle loro pellettatrici.
una domanda...ma quanto deve essere spessa la trafila??? possibile 4cm?



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16589

Stato:



Inviato il: 05/12/2017 12:51:32

..mi pare strano che loro facciano i coni molto distanti.
Quello spazio tra i coni, genera sforzo inutile al gruppo rulli.
Quindi ammesso che vada bene, farà uno sforzo maggiore.
Deve essere tutto rinforzato di più, e si usura prima del previsto.

lo spessore della trafila dipende dal materiale che utilizzerai e anche dal fatto di fare o no la doppia faccia in modo da avere "due" trafile in una.



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



flarena
milliWatt


Gruppo:Utente
Messaggi:11

Stato:



Inviato il: 06/12/2017 09:01:05

CITAZIONE (Biomass, 05/12/2017 12:51:32 ) Discussione.php?214905&1#MSG8

..mi pare strano che loro facciano i coni molto distanti.
Quello spazio tra i coni, genera sforzo inutile al gruppo rulli.
Quindi ammesso che vada bene, farà uno sforzo maggiore.
Deve essere tutto rinforzato di più, e si usura prima del previsto.

lo spessore della trafila dipende dal materiale che utilizzerai e anche dal fatto di fare o no la doppia faccia in modo da avere "due" trafile in una.


mi potresti spiegare meglio perchè lo spessore ella trafila cambia rispetto il tipo di materiale? va bene anche se mi metti qualche link . grazie



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16589

Stato:



Inviato il: 06/12/2017 09:46:28

Nella lunghezza del canale da 6mm della trafila, si crea la compressione della trafila.
Se si pelletta materiale duro, è meglio non fare trafile spesse.
Mentre se si pelletta materiali morbidi, si può fare una trafila più spessa.
Si può fare comunque la trafila spessa per farla più robusta.
In questo caso si possono fare controfori per limitare la compressione, opposti al cono.
Questi fori sono di diametro maggiore rispetto al foro di compressione



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



flarena
milliWatt


Gruppo:Utente
Messaggi:11

Stato:



Inviato il: 06/12/2017 20:32:40

CITAZIONE (Biomass, 06/12/2017 09:46:28 ) Discussione.php?214905&1#MSG10

Nella lunghezza del canale da 6mm della trafila, si crea la compressione della trafila.
Se si pelletta materiale duro, è meglio non fare trafile spesse.
Mentre se si pelletta materiali morbidi, si può fare una trafila più spessa.
Si può fare comunque la trafila spessa per farla più robusta.
In questo caso si possono fare controfori per limitare la compressione, opposti al cono.
Questi fori sono di diametro maggiore rispetto al foro di compressione


capisco grazie veramente gentilissimo... adesso devo trovare un tornitore che mi possa fare la trafila perchè dalle mie parti non ne riesco a trovare uno 🤦🏻‍♂️🤦🏻‍♂️🤦🏻‍♂️🤦🏻‍♂️🤦🏻‍♂️



non sbaglio mai

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2156

Stato:



Inviato il: 06/12/2017 21:48:35

Non so la trafila cinese faccia testo, la mia è spessa 26 mm
con coni profondi 5 mm e con inviti conici da 20 gradi sui 2 lati , in pratica come dice biomass utilizzabili sui 2 lati



flarena
milliWatt


Gruppo:Utente
Messaggi:11

Stato:



Inviato il: 09/12/2017 10:29:05

mi sa che anche io seguo il consiglio di biomass è la faccio meno spessa anche perchè non riesco a trovare a nessuno che mi riesce a lavorare piastre così spesse, poi alla fine io dovrei pellettizzare fieno macinato quindi non ho bisogno dei qualcosa di troppo spesso giusto?



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16589

Stato:



Inviato il: 09/12/2017 11:11:35

devi fare mangime per animali?



---------------
