Buonasera a tutti e scusate il disturbo (nuovo del forum).
Molto soddisfatti della nostra TESI e molto difficile rinunciarci.
Da qualche giorno però la coclea 2 (si proprio lì) si è messa a fischiare.
Prima saltuariamente poi quasi costantemente.
Ho aperto il pannello destro. Come potete vedere dalla foto, il gruppo motoriduttore e motore non è in posizione verticale ma di qualche grado obliquo (???). Smontato e, come da video allegato, muovendo la coclea vera propria (anche dall' interno stufa) , questa si muove sia in verticale che in orizzontale (0,5cm circa)
Vi chiedo:
1. E' normale la posizione obliqua del motoriduttore
2. Come è possibile che questa sezione di macchina - che ha un certo peso -
sia dipendente/appesa senza nessun sostegno: Io non ho visto supporti.
Ho cercato di capire come ripristinare in modo verticale il gruppo ma non so come fare. Ed il fischio (ovviamente) sparisce con motoriduttore messo in verticale a mano.
Non ho trovato parti smontate o usurate su tutto il "sistema coclea (sensore rotazione, croce per sensore rotazione, gruppo). La vite a brugola era ben stretta e la coclea, pur con qualche pellet dentro gira abbastanza liberamente
Sembra che la coclea (all' interno del cilindro) non abbia più una sede corretta e che quindi il gruppo si possa "muovere" anomalamente come descritto.
Grazie per il vs. contributo
Saluti
DIY_EVER



Immagine Allegata: 20171216_112706.jpg

ForumEA/S/20171216_112706.jpg


Scarica allegato

TESI_Colcea.mkv ( Numero download: 96 )



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16435

Stato:



Inviato il: 16/12/2017 19:06:08

Ciao
Il motoriduttore di coclea2 è sostenuto da una grossa e lunga bronzina.
Saresti in grado di verificarla?
Ti posso spiegare come fare.
Come te la cavi nei lavori fai da te?



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



DIY_EVER

Avatar
milliWatt


Gruppo:Utente
Messaggi:7

Stato:



Inviato il: 16/12/2017 22:08:51

CITAZIONE (Biomass, 16/12/2017 19:06:08 ) Discussione.php?214931&1#MSG1

Ciao
Il motoriduttore di coclea2 è sostenuto da una grossa e lunga bronzina.
Saresti in grado di verificarla?
Ti posso spiegare come fare.
Come te la cavi nei lavori fai da te?


Troppo veloce BIOMASS!
Come me la cavo con i lavori fai da te? Tutto è relativo, ovvio. Diciamo che tranne dove è necessario un patentino ed il rispetto della sicurezza (gas), il resto è gestibile.
Se sei così gentile da spiegarmelo...molte grazie.
Buona serata



Ferramenta Iacconi
Watt


Gruppo:Utente
Messaggi:55

Stato:



Inviato il: 16/12/2017 22:58:56

Buonasera DiY-Ever e complimenti perché ha fatto una analisi del suo problema degna di un tecnico e che contiene già le risposte per la soluzione.
A"reggere il tutto" c'è effettivamente una sola bronzina più lunga del normale.Con l'andare del tempo ,sottoposta sia all'usura della rotazione ,che al costante peso del motoriduttore che la tira verso il basso, si inizia a rovinare (a volte si consuma anche l'albero della coclea) .IL fatto che il suo motoriduttore penda verso il basso sta proprio ad indicare che l'accoppiata bronzina-coclea inizia ad avere qualche problema.Se l'usura è ancora bassa basta a volte sollevare il motoriduttore in modo che il peso non lo tiri verso il basso (ad esempio anche con una semplice fascetta di nylon).L'importante è metterlo il più in asse possibile (non solo in orizzontale ma anche il più centrato possibile).Se ormai il danno da usura è abbastanza importante va sostituita la bronzina ed a volta anche la coclea miscelazione. Una volta messa nuova consiglio comunque di procedere a mettere in asse il tutto come sopra descritto in modo che il peso del motoriduttore non inizi di nuovo a gravare sulla bronzina garantendone così una durata maggiore.
Ultima cosa purtroppo ormai il patentino ci vuole per tutto...anche per interventi come questo quindi se procede deve esserne ben conscio.
Cordiali Saluti e buon lavoro



DIY_EVER

Avatar
milliWatt


Gruppo:Utente
Messaggi:7

Stato:



Inviato il: 17/12/2017 14:37:42

Grazie Iacconi per la risposta.
Aggiungo un paio (circa) di considerazioni e analisi.
1. Il fischio è sicuramente dovuto alla croce per il rilevamento della rotazione che, ruotando molto vicino (e inclinato) al contenitore della coclea, provoca questo rumore.
2. D'accordo che la bronzina "più lunga del normale" può essersi usurata ma, se avete avuto la pazienza di scaricare il video, "l' usura" è francamente notevole (si sposta in verciale di circa 1 cm, 0,5 cm su e 0,5 cm giù) ed inoltre, come ho scritto, la coclea si muove anche sul suo asse (orizzontalmente) di almeno 0,5 cm.
3. A supporto di quanto dico è il fatto che la ruota a croce è piuttosto
fuori asse (verticalmente) rispetto al sensore di rotazione: infatti è più a destra del sensore ... ed ogni tanto va a toccare il contenitore coclea.

Detto questo, rimane il fatto della "alquanto semplificata" progettazione meccanica per questa sezione: una staffa - non rigida con un minimo di elasticità - per sostenere il gruppo avrebbe migliorato durata e qualità del prodotto.
Grazie per un Vs. commento ...aspettando anche le indicazioni di BIOMASS
Saluti



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16435

Stato:



Inviato il: 17/12/2017 15:56:01

il video non riesco a vederlo dal tablet.
è un video che fa sentire il rumore, immagino....o forse sbaglio.

comunque la sostituzione della bronzina è semplice.
(per uno che poi si chiama diy_ever)

contro staffa con gommini e fascetta reggi motoriduttore, penso sia il top.

hai già smontato?



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



DIY_EVER

Avatar
milliWatt


Gruppo:Utente
Messaggi:7

Stato:



Inviato il: 17/12/2017 18:40:23

Scusate per il video. Il video aveva dimensioni non permesse per l' upload e non ho verificato il risultato della conversione. Non fa sentire solo il rumore, si vede quanto sia "mobile" la coclea
Carico un video (con due sezioni), verificati.
Non ho ancora sostituito la bronzina per due motivi
1- Devo trovarla. Se mi indicate dove poterla recuperare...GRAZIE!
2- (senza bronzina) Lascerei fuori servizio la stufa per troppo tempo.
3- Credo debba smontare anche il crogiolo ,per estrarre la coclea, e poi togliere la bronzina, giusto?
Comunque, non sono del tutto convinto che sia solo un problema di bronzina.
Come dicevo nel precedente post, sembra che la coclea sia anche rientrata...orizzontalmente. Ecco perchè spiegavo il fuori asse sensore rotazione e relativa ruota a croce. Se riuscite a vedere il video (spero) potete notare che non c'è distanziatore fra ruota a croce e contenitore coclea, è normale? Non essendo distanziatore la ruota con croce si avvicina troppo...

Per il DIY_EVER diciamo che si può leggere come: la necessità aguzza l'ingegno (le risorse non sono infinite) oppure prima che qualcuno mi faccia dei danni oppure vuoi mettere la soddisfazione...
Grazie ancora
Saluti



DIY_EVER

Avatar
milliWatt


Gruppo:Utente
Messaggi:7

Stato:



Inviato il: 17/12/2017 18:48:03

Video



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16435

Stato:



Inviato il: 17/12/2017 19:10:40

questa è la mia bronzina di scorta...nuova in caso di problemi è nel cassetto..
Coclea2 e rondella

ho acceso il pc per guardare i video...

http://www.energialternativa.info/public/newforum/ForumEA/S/P1040426.jpg



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16435

Stato:



Inviato il: 17/12/2017 19:16:27

ho visto il primo video..

allora
-non vedo la bronzina uscire dalla sede. Perchè non esce?

-sembra che sia fuori sede la bronzina. E' per quello che ha tutto quel gioco.

si la coclea esce anche se non si smonta il braciere rotante.
(il trucco è farla girare a mano, mentre esce)

secondo me risolvi smontando coclea2 e rimontando tutto bene, dando una pulita internamente in fondo, in zona rondella



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16435

Stato:



Inviato il: 17/12/2017 19:34:06

controlla anche se hai il copri bronzina in teflon

CITAZIONE (Biomass, 02/11/2016 18:33:53 ) Discussione.php?52943189&3#MSG42

oggi ero li a prendere le misure per il nuovo braciere per tavolette che stò progettando, finalmente.

Pensando a te, ho "perso" 15 minuti.
Ho fatto girare il motoriduttore con le funzioni manuali, in modo
da avere la testa della brugola in un posto accessibile.
TOLGO LA SPINA:
Smontato il motoriduttore e la coclea.
Sostituito la bronzina, aspirata la sede e inserita la coclea, sollevando la lingua siliconica.
Infilata la croce del sensore, infilato il motoriduttore e stretta la brugola.
Inserita le spina e accesa subito.

Domani voglio montare la coclea speciale per cippatino.

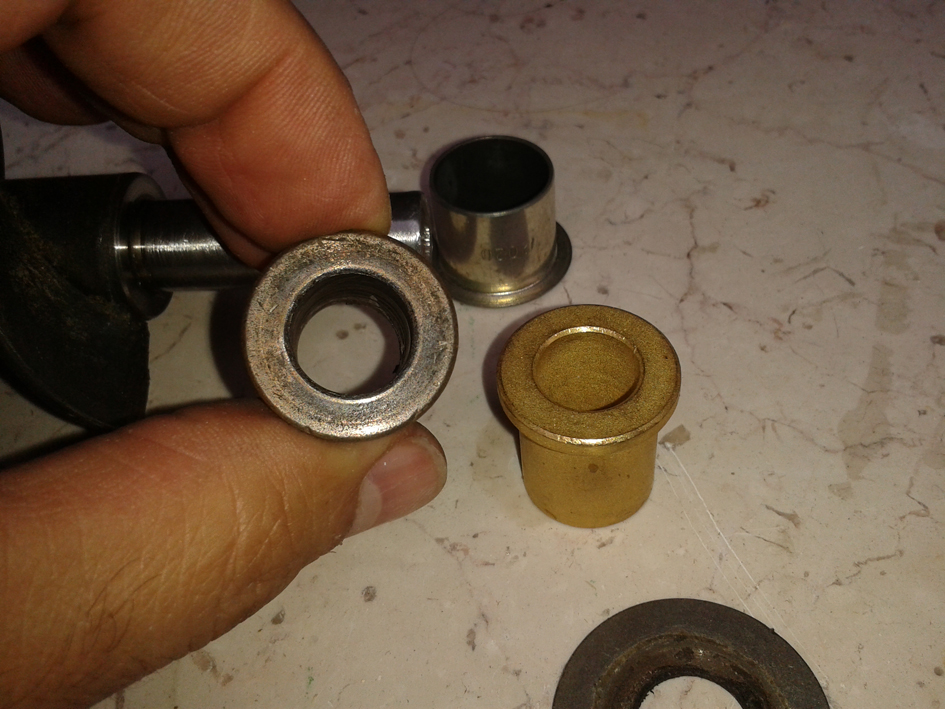

http://www.energialternativa.info/public/newforum/ForumEA/N/20161102_154317.jpg

http://www.energialternativa.info/public/newforum/ForumEA/N/20161102_154348.jpg



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



DIY_EVER

Avatar
milliWatt


Gruppo:Utente
Messaggi:7

Stato:



Inviato il: 17/12/2017 21:37:05

GRAZIE!
- Cerco la bronzina, indicativamente sembra lunga 25mm
- Cerco anche ti tirare sino alle vacanze di Natale..non manca molto poi avrò tempo continuato durante il giorno per lavorarci.

Un' ultima domanda: la bronzina, in posizione regolare, deve fuori uscire dal porta colcea giusto? Di quanto circa? Secondo me è rientrata e di parecchio.

Vi faccio sapere.
Saluti



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16435

Stato:



Inviato il: 17/12/2017 21:52:06

fuoriuscire no, ma arrivare a filo



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:16435

Stato:



Inviato il: 17/12/2017 21:55:56

secondo me...."perdi" 15 minuti.
Smonti la coclea.
Verifica cosa devi ordinare.
Rimonta e lubrifica bene (sicuramente ora la bronzina è fuori sede)
ordina i pezzi
Arrivati i pezzi, la fai nuova.

contatta Iacconi per eventuale ordine.



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



DIY_EVER

Avatar
milliWatt


Gruppo:Utente
Messaggi:7

Stato:



Inviato il: 28/12/2017 09:53:32

Di nuovo buongiorno a tutti,
Vi voglio solo aggiornare in merito alla soluzione temporanea (ma potrebbe essere anche definitiva) del problema "dondolamento coclea".
Allego una serie di 5 foto.
Ci ho pensato un pò prima e lavorato il 23 con quello che avevo disponibile, il 24 verifica con lievi aggiustamenti:
Prima di tutto ho verificato lo stato della coclea e della relativa bronzina: è effettivamente rientrata ed è usurata, quindi, ballonzola. Grazie per le indicazioni.
Foto1: Il pezzo che farà da sostegno (è un pezzo di piatto in ferro da 30mmx4mm circa) . Il foro centrale era per eventuale fissaggio anche centrale ma poi non utilizzato.
Foto2: Il pezzo montato al motoriduttore. Di fatto è solo appoggiato alla "C" originale che limita gli spostamenti del motoriduttore. I questo modo, il suo peso non grava più sul sistema coclea.
Foto3: Potete vedere il motoriduttore più in asse (non completamente)
Foto4: Qui si può notare la bronzina che ho riportato a filo.
Foto5: Tutto rimontato, anche il sensore di rotazione coclea2. Si può notare come ora la coclea2 fuoriesca meglio dalla sede e la ruota a croce non sia più attaccata al tubo coclea2.
Lubrificato fra la bronzina e coclea.
Lato negativo, quando si deve smontare il motoriduttore va smontato prima il sostegno. Con un piatto da 25mm probabilmente si evita questo inconveniente.

Info: per contattare Iacconi (visto sito con una bella Tesi), per la/e bronzine? Riferimento presente sul sito? info@...?
Grazie ancora per il Vs. supporto.
