Ups
FinePagina

antonio7319
milliWatt


Gruppo:Utente
Messaggi:15

Stato:



Inviato il: 24/12/2017 18:20:41

Buone feste a tutti
spero sia la sezione giusta, ho trovato tramite un amico un ups da 6kva
Senza batterie ( mi anno detto che è funzionante) per non rompere le scatole all amico dell amico
Chiedo a voi che sicuramente ne sapete più di me.
Prima di acquistare le batterie nuove (non so nemmeno cosa ne servono se sono in parallelo o in serie parallelo) vorrei consigli per vedere se è realmente funzionante, in rete non ho trovato schemi o manuali, l’ups E un titan 6000VA a 4200w l'ho aperto mi sembra in buono stato ho provato a dare corrente è collegato un tester ai morsetti delle batterie +e- per vedere che tensione esce
Ma non succede nulla. Consigli
Grazie



Modificato da antonio7319 - 24/12/2017, 19:08:18


ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5479

Stato:



Inviato il: 25/12/2017 02:44:03

LINK

Dalle caratteristiche tecniche contiene 20 batterie da 12 volt 7 Ah collegate tutte in serie.
E' un bel bestione da 4200 watt in onda sinusoidale pura.

Tieni presente che questo UPS non funziona come tutti gli UPS normali o come il mio inverter del fotovoltaico.
Questo non ha il classico relè che scatta quando resti senza rete elettrica e vai con le batterie ... qui lavori sempre e solo sotto batterie per cui non avrai mai salti di tensione o attimi senza corrente causa un relè che si eccita o si diseccita se ci sta o non ci sta rete elettrica.
E' il massimo della funzionalità ma ha un costo in consumi di energia elettrica per mantenere cariche le batterie le quali vengono caricate a più di 274 volt di tensione continua.
80 KG di peso ...
A te la scelta.



Modificato da ITA815 - 25/12/2017, 02:49:42


ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5479

Stato:



Inviato il: 25/12/2017 02:49:06

Se non ci sono le batterie collegate l' UPS non si avvia ... ma non posso esserne perfettamente certo ... e poi occhio ... sui fili delle batterie ci stanno 274 volt in continua ... se li tocchi con le mani rischi grosso.



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5479

Stato:



Inviato il: 25/12/2017 03:01:31

Anche se non è quello del link che ti ho mandato generalmente hanno tutti lo stesso funzionamento.



antonio7319
milliWatt


Gruppo:Utente
Messaggi:15

Stato:



Inviato il: 25/12/2017 10:12:47

Ciao grazie per le risposte
Cosa farne sono indeciso se usarlo come ups per tenere alimentato un paio di pc, un server nas, un sistema di video sorveglianza , ed alcune lampadine a led .
Oppure per fare delle prove usarlo come accumulo per le lampade e la video sorveglianza di notte, e col fotovoltaico caricare le batterie di giorno.
L’ups lo metterei in garage e potrei mettere le batterie anche esterne ed eventualmente aumentarle.
Un altra cosa 20 batterie da 12 V 7A dentro non ci stanno a meno che non siano batterie diverse da quelle normali 12v7a
Questo del link e propri l’ups in questione e le caratteristiche sono identiche a quelle che mi hai dato tu.

http://www.centralion.com/download/Titan%201-10K.pdf



Immagine Allegata: IMG_0339.JPG

ForumEA/S/IMG_0339.JPG



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5479

Stato:



Inviato il: 25/12/2017 10:27:13

Sembra che non ci stiano le batterie ma ci stanno ... a meno che sia il modello vecchio a 12 batterie.
In tutti i modi se all' interno o sul coperchio o da qualche parte non ci stanno schemi elettrici devi contattare l' azienda e gli dai il numero di serie e loro ti danno tutte le indicazioni del caso.



antonio7319
milliWatt


Gruppo:Utente
Messaggi:15

Stato:



Inviato il: 25/12/2017 11:55:58

Sono molto indeciso sul da farsi ora vi spiego la mia intenzione
Ho un impianto fotovoltaico da 9,45kw col 2 conto energia ,la mia intenzione è di farmi un piccolo impianto ad isola indipendente, Con inverter ups con carica da pannelli o da rete se non c'è il sole e circa 1kw di pannelli per far funzionare di notte il server ,videosorveglianza, illuminazione esterna antifurto ecc ecc in base al pacco batterie, in pratica un grosso ups.
Mi anno regalato quell ups ed ho pensato di utilizzarlo, non so se ne vale la pena.
Ho pensato compro un po' di batterie ed al limite se non uso l’ups le uso per il piccolo impianto ad isola,
Ma ne devo comprare 20 perché l’inverter funzioni, e sicuramente 20 batterie da 7 a poi non le posso utilizzare per l’impianto ad isola (troppo piccole ) sono molto molto indeciso



emuland
GigaWatt


Gruppo:Utente
Messaggi:1065

Stato:



Inviato il: 25/12/2017 13:48:03

Quelle batterie vanno bene in tampone... Se le carichi e scarichi tutti i giorni esplodono in un centinaio di giorni.

L unica soluzione é un UPS 24/48 volt, tipo quelli di APC.

Considerando sempre che per far resistere l elettronica devi usarli al 50% della capacità.

Io ho un UPS 1400va e pensò di usarlo per linea luci, usando max 400w.

Sono fermo con la sperimentazione per via del fare nuovi cablaggi.



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5479

Stato:



Inviato il: 25/12/2017 18:27:00

Puoi usare batterie stazionarie esterne da collegare ai 2 fili di alimentazione dell' UPS.
Io ho sempre fatto così.
Io tiravo via le batterie dell' UPS (o le lasciavo dentro e se mi servivano poi le usavo) e facevo uscire dall' inverter i 2 fili che andavano alle batterie interne e li collegavo alle batterie esterne ... a quell' epoca usavo batterie auto.
Avevo usato questo sistema per mettere le luci di casa sotto un sistema di emergenza.
E' chiaro che devi fare i conti con i tempi di ricarica ... l' inverter non ha problemi se ci mette 10 o 20 volte di più per caricarle ma il tutto funziona e sono andato avanti così per anni.
Devi farti solo i tuoi conti con i tempi di ricarica e vedere se riesci a stare dentro la tuo progetto.
In alternativa, o in aggiunta, gli puoi mettere in parallelo alle batterie un caricatore con qualche pannello fotovoltaico in supporto per caricare prima le batterie stesse.



marcosnout

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3539

Stato:



Inviato il: 25/12/2017 18:41:29

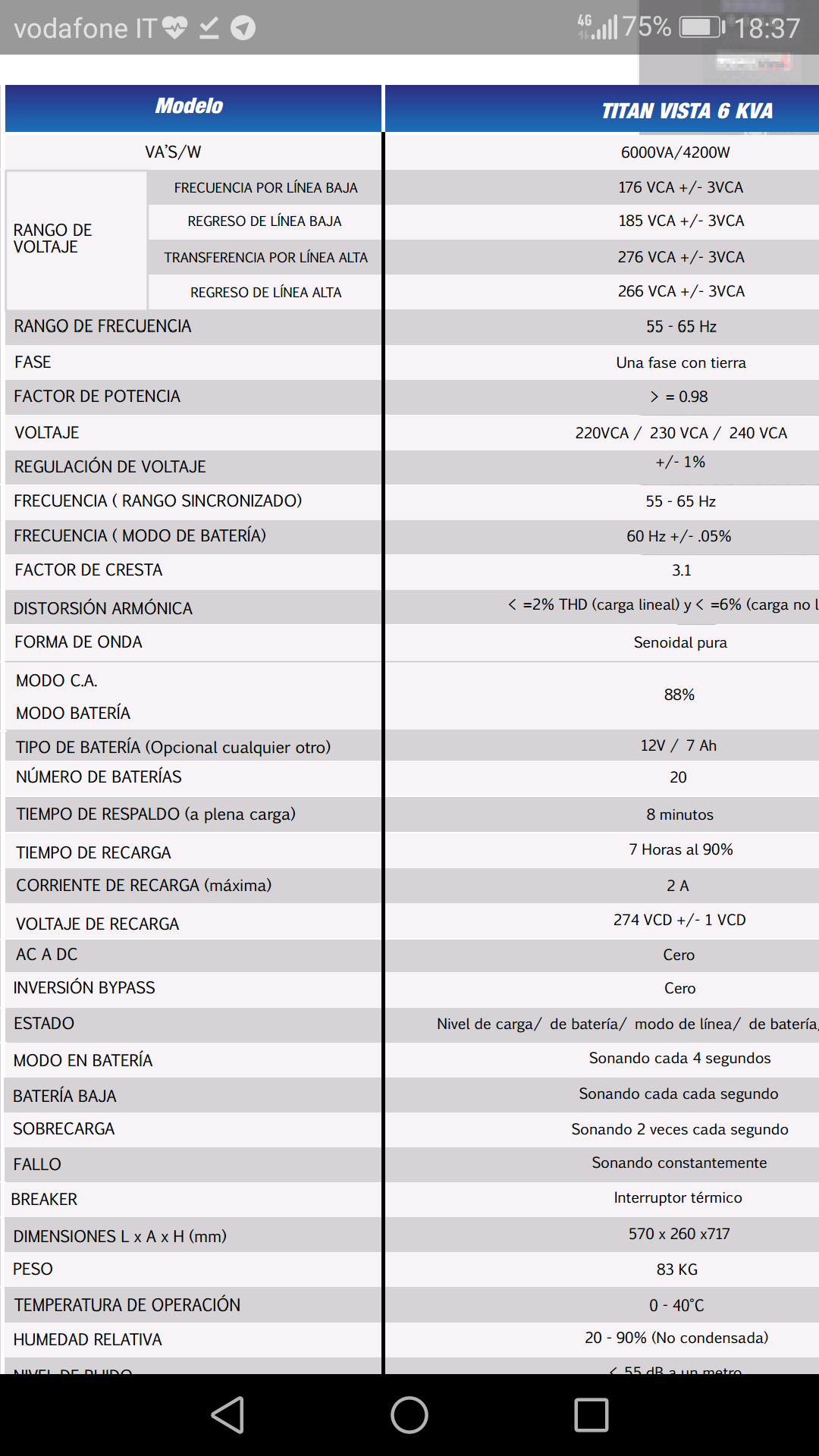

Scusate, ma il fatto che questo inverter lavori ad una frequenza di 60Hz non crea nessun problema quando si deve sincronizzare con la rete (senza considerare il probabile sfarfallio delle lampade e gli orologi che vanno avanti)?

http://www.energialternativa.info/public/newforum/ForumEA/S/Screenshot_20171225-183728.png



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



antonio7319
milliWatt


Gruppo:Utente
Messaggi:15

Stato:



Inviato il: 25/12/2017 18:42:04

Ok per le batterie esterne non ci sono problemi ma me ne servono 20 da mettere in serie se l'inverter carica a 274v giusto? Che batterie mi consigli , vanno bene anche le tubolari ?



antonio7319
milliWatt


Gruppo:Utente
Messaggi:15

Stato:



Inviato il: 25/12/2017 18:52:35

In questo link parla di 50hz
LINK



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:7969

Stato:



Inviato il: 25/12/2017 19:19:45

Non ha etichette??



---------------
Inverter PIP4048MS, 5250W pannelli, 500A AGM



antonio7319
milliWatt


Gruppo:Utente
Messaggi:15

Stato:



Inviato il: 25/12/2017 19:29:46

L'unica etichetta e questa



Immagine Allegata: IMG_0540.JPG

ForumEA/S/IMG_0540.JPG



marcosnout

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3539

Stato:



Inviato il: 25/12/2017 19:40:31

Ok, probema risolto
Avevo visto la scheda nel link messo da ITA, li si parla di 60Hz...meglio così



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)
