Scheda per la realizzazione del sismografo
FinePagina

calcola
GigaWatt


Gruppo:Utente
Messaggi:4293

Stato:



Inviato il: 23/01/2018 12:45:52

Si comunica che tra qualche giorno saranno disponibili le schede elettroniche per la realizzazione del sismografo del forum.
Le schede saranno offerte al costo dei componenti impiegati, senza incremento per la realizzazione. La scheda completa di esp8266, amplificatore ed ADC sarà disponibile ad un costo tra 13-15 euro + spese di spedizione, purtroppo al momento non posso essere più preciso. Per acquistare la scheda è necessario acquistare anche il geofono offerto da marcosnout. Si vendono i due componenti separatamente, ma ripeto non si vende la scheda se non si compra anche il geofono.

Saranno disponibili 4 schede.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



emuland
MegaWatt


Gruppo:Utente
Messaggi:527

Stato:



Inviato il: 24/01/2018 10:27:50

il costo della scheda è chiaro, il costo del geofono?

grazie



marcosnout

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3200

Stato:



Inviato il: 24/01/2018 11:38:55

CITAZIONE (emuland, 24/01/2018 10:27:50 ) Discussione.php?215008&1#MSG1

il costo della scheda è chiaro, il costo del geofono?

grazie


Anche
Come ho scritto, a me sono costati 32,50€/cad., li cedo allo stesso costo, vanno solo aggiunte le spese di spedizione che saprò quantificare solo dopo aver spedito...



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:764

Stato:



Inviato il: 24/01/2018 14:13:49


CITAZIONE

le spese di spedizione che saprò quantificare solo dopo aver spedito...

Raccomandata veloce 1gg circa 11 euro;
raccomandata semplice circa 6 euro;



---------------
Non è impossibile se è fattibile!



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1077

Stato:



Inviato il: 24/01/2018 14:40:40

se provate con packlink.it trovate le offerte a miglior prezzo, con ritiro presso un indirizzo da voi fornito, anche luogo di lavoro.

al momento per un collo di 1kg 30*20*15 il costo è 5,50€

spero di avervi aiutato.

Ciao



calcola
GigaWatt


Gruppo:Utente
Messaggi:4293

Stato:



Inviato il: 24/01/2018 19:00:20

Preciso che la scheda elettronica della discussione, per poter funzionare deve essere alimentata. E gli alimentatori sono esterni, non inclusi. L'alimentatore più importante è quello che alimenta l'amplificatore e deve essere duale (+12V, GND, -12V), si compra su internet al costo di circa 15 euro. Come specificato nella discussione sul sismografo del forum reperibile Qui in totale l'installazione, tra elettronica, geofono materiali vari, ha un costo di circa 100 euro.

Lo scopo dell'offerta è quello di facilitare l'installazione anche a coloro che non hanno dimestichezza con il saldatore ed i componenti elettronici, serve comunque una certa abilità nel mettere il tutto in opera.

Dalla cartina delle installazioni, si vede che tutti i sismografi attualmente installati sono concentrati nel centro nord, sarebbe auspicabile, che le nuove installazioni avvenissero nel sud Italia.



Modificato da calcola - 26/01/2018, 18:49:14


---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



emuland
MegaWatt


Gruppo:Utente
Messaggi:527

Stato:



Inviato il: 24/01/2018 22:54:28

Io resto interessato alla scheda. Col geofono attendo solo costo spedizione.



marcosnout

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3200

Stato:



Inviato il: 24/01/2018 23:20:19

Allora...
Utilizzando il servizio indicato da RAUNARDE, la spedizione indicativamente è sui 5,50€ spedendo con nexive economy, e dovrebbero essere necessari 3gg lavorativi.
Domani impacchetto e vado a sentire di persona...



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



calcola
GigaWatt


Gruppo:Utente
Messaggi:4293

Stato:



Inviato il: 26/01/2018 09:19:46


CITAZIONE

Io resto interessato alla scheda. Col geofono attendo solo costo spedizione.


Fare la scheda per me è un sacrificio, ho poco tempo, ma è una cosa che faccio volentieri. Però ad evitare che venga acquistata e poi non installata e lasciata in un cassetto, chiedo che chi acquista la scheda compri anche il geofono.

Appena ho un minuto posto le immagini delle schede per realizzare il sismografo.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



emuland
MegaWatt


Gruppo:Utente
Messaggi:527

Stato:



Inviato il: 26/01/2018 10:50:38

ho già prenotato il geofono.

devo prendere solo l'alimentatore, interrare la punta e tirare i cavi.

sono mesi che voglio partecipare al progetto, ma impegni vari mi hanno bloccato l'acquisto (per mancanza di tempo).

una volta ricevuto il materiale, ho l'obbligo morale di installarlo



marcosnout

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3200

Stato:



Inviato il: 26/01/2018 17:54:35

Geofono spedito



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



emuland
MegaWatt


Gruppo:Utente
Messaggi:527

Stato:



Inviato il: 26/01/2018 18:36:43

Saldato.... a ancora.prima di aver visto la spedizione



calcola
GigaWatt


Gruppo:Utente
Messaggi:4293

Stato:



Inviato il: 26/01/2018 18:39:05

Per installare un sismografo sono necessari i seguenti componenti collegati tutti in serie:

1)Un pc con windows sul quale installare il software del sismografo

2) una scheda elettronica che riceve i dati amplificati e li invia al pc

3) un amplificatore che collegato al geofono ed alimentato con una tensione duale DC -12V; GND; -12V riceve i segnali dal suolo li amplifica e trasmette i dati al PC

4) il geofono cioè il sensore che rileva il segnale e lo trasmette all'amplificatore.

Normalmente la scheda elettronica del punto 2 è un arduino che riceve il segnale e lo trasmette via USB al computer

Di recente è stata messa a punto una scheda elettronica basata sull'esp8266 programmata per svolgere la stessa funzione dell'arduino, ma con la variante che la trasmissione è mediante rete WiFi e non USB.
Di quest'ultima soluzione sono state messe a punto due soluzioni: una impiega un particolare versione dell'esp8266 chiamata SONOFF, opportunamente riprogrammato; una con una scheda elettronica appositamente progettata.

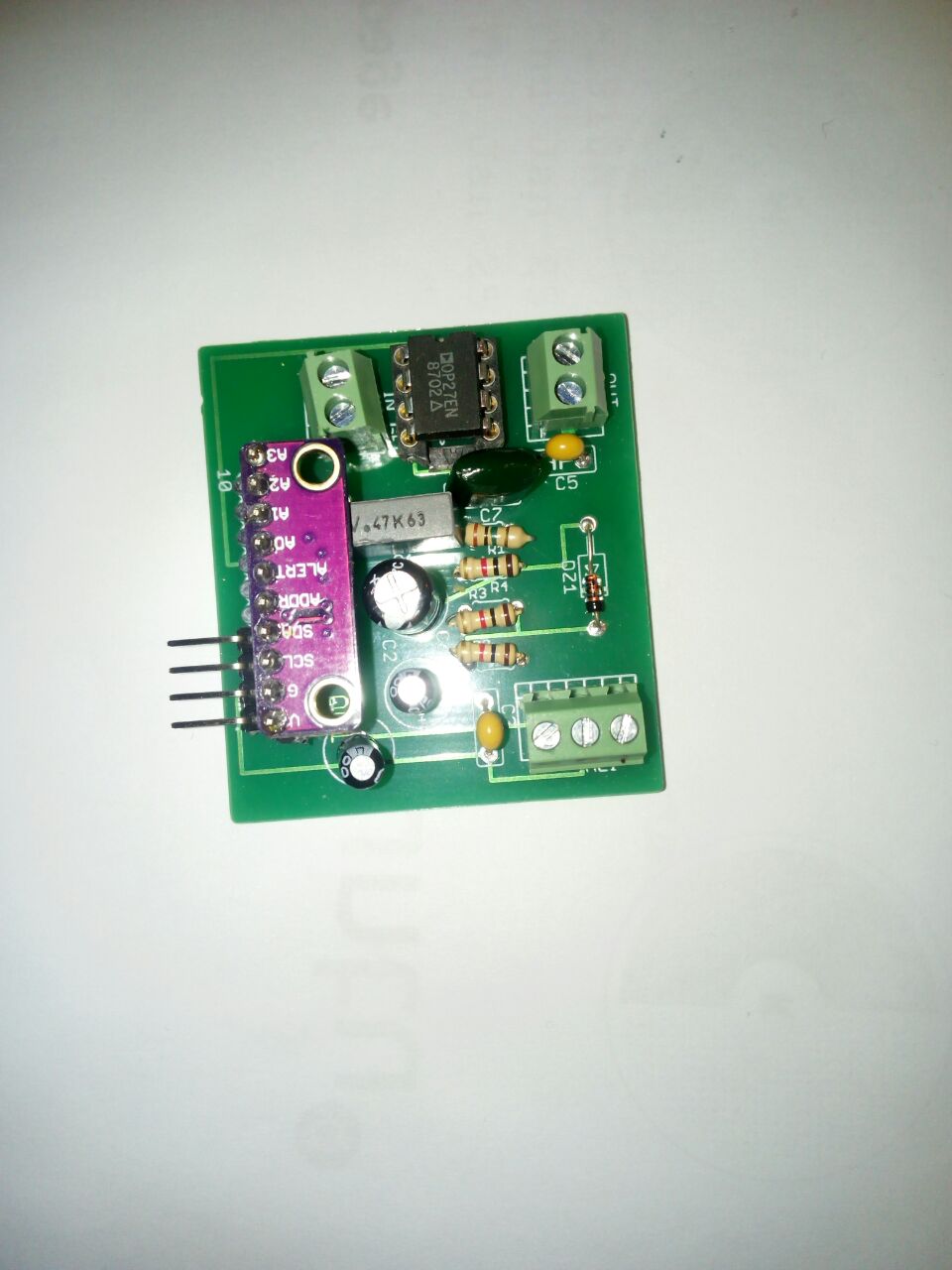

Soluzione 1, solo amplificatore:

http://www.energialternativa.info/public/newforum/ForumEA/S/438715409_172051.jpg



è dotato di ingresso per l'alimentazione duale (non fornita), ingresso per il geofono (fornito a parte da marcosnout), OP27 ed ADS1115. Mediante la porta d'uscita a 4 pin si collega con cavo schermato (non fornito) ad un arduino.

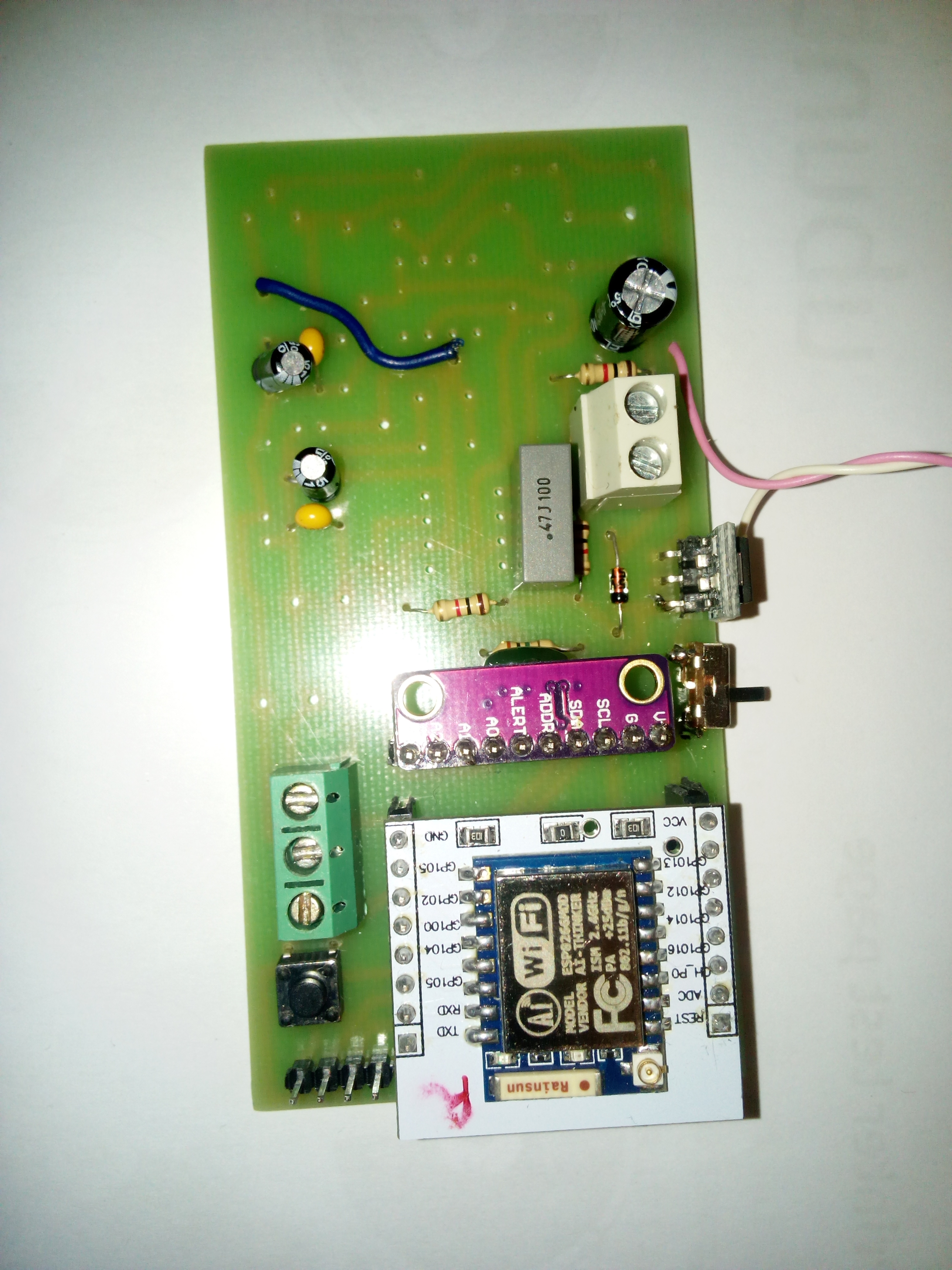

Soluzione 2 Scheda con incluso amplificatore

http://www.energialternativa.info/public/newforum/ForumEA/S/IMG_20180126_170930.jpg



La scheda è dotata di amplificatore e di esp8266, un connettore a vite a 3 poli permette l'alimentazione duale per l'amplificatore (non fornita) e un connettore a due poli permette di collegare il geofono (sempre fornito a parte). La scheda necessita anche di alimentatore a 5V necessario per alimentare l'esp8266.

Il micro è già programmato e non si fornirà il codice.

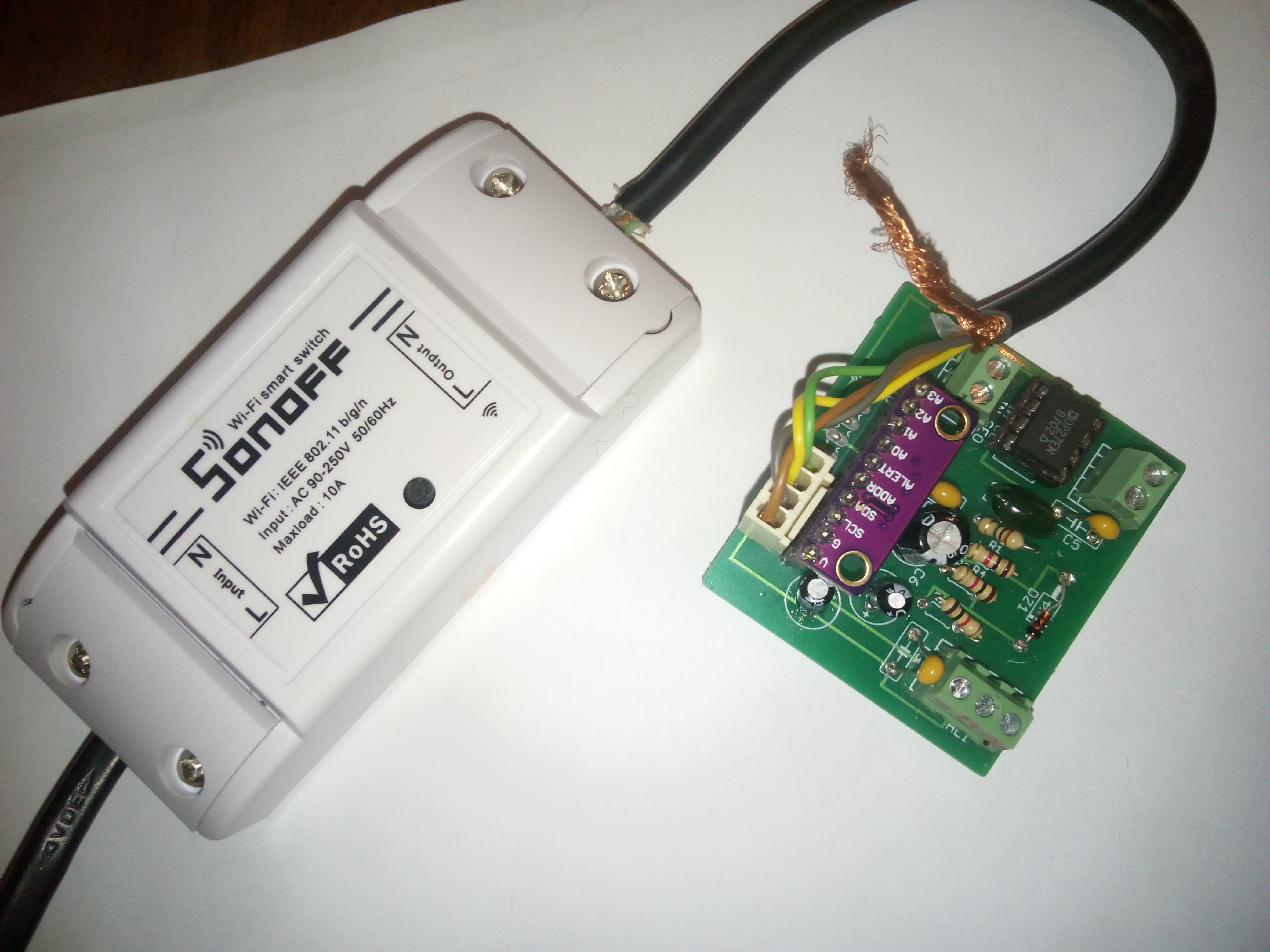

Soluzione 3 amplificatore e SONOFF

http://www.energialternativa.info/public/newforum/ForumEA/S/IMG_20180126_171551.jpg



Come in foto, l'amplificatore è collegato al SONOFF, che riceve i dati e li trasmette, il geofono (come sopra) si collega ad un morsetto a due poli. Per funzionare è necessario l'alimentatore duale ed il geofono (non forniti). E' sicuramente la soluzione più semplice da installare, ha però il difetto che l'antenna wifi è dentro la scatola e non trasmette a molta distanza, specialmente se tra access point e sonoff vi sono muri. La scheda della soluzione 2 è invece dotata di connettore per antenna esterna, fornita. Il micro è già programmato e non si fornirà il codice.



Si precisa che le schede saranno montate al solo costo dei componenti, senza alcun ricarico per la costruzione. Le schede saranno inviate solo per raccomandata, provate e funzionanti.

Sono di costruzione artigianale, delicate ed è sufficiente collegare male una delle alimentazioni per bruciarne i componenti. Nel caso bisognerà provvedere autonomamente a reperire il componente guasto ed a sostituirlo. Al costo dei componenti ceduti al prezzo d'acquisto cinese, non può esserci garanzia. Non possiedo un magazzino, ho acquistato solo i componenti per montare poche schede, quindi se si bruciano i componenti non chiedete di sostituirli.

L'amplificatore composto da pcb, connettori, condensatori, OP27, ADS1115 costa 10 euro + costo raccomandata e busta imbottita.

La scheda con amplificatore ed esp costa 15 euro + spedizione

Il SONOFF con con l'amplificatore costa 17 euro + spedizione.

Le schede non sono pronte, verranno montate solo se richieste, quindi saranno necessari alcuni giorni.



Modificato da calcola - 27/01/2018, 05:35:43


---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4293

Stato:



Inviato il: 26/01/2018 18:44:43

Scordavo, se qualcuno possiede già i componenti necessari e sono ancora nella loro confezione sigillata, può inviarli, saranno montati gratis. Dovrà pagare solo la rispedizione ed 1 euro per il costo del pcb.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



emuland
MegaWatt


Gruppo:Utente
Messaggi:527

Stato:



Inviato il: 27/01/2018 07:00:58

Io ho già arduino e scheda ethernet se necessario.

Volendo anche dei sonoff originali.

Mandami un pm per la soluzione Arduino o ESP se possibile. Preferirei usare arduino
