Sismografo a medio-lungo periodo
FinePagina

qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:8935

Stato:



Inviato il: 20/02/2019 22:39:36

la sol a3 sfere non va bene perchè fa strisciare le biglie


comunque ecco un soft per il "calcolo" di un sistema a due punte


http://www.energialternativa.info/public/newforum/ForumEA/T/a1_1.zip



Modificato da Bolle - 21/02/2019, 06:21:12


---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:8935

Stato:



Inviato il: 20/02/2019 22:48:59

si possono spostare i punto rossi

la forza peso pende dal centro di massa al centro del sistema di riferimento

la forza peso è la somma del vettore rosa e di quello viola il punto rosso in mezzo serve per trovare la soluzione che suddivide la reazione vincolare verticale

al momento ho solo nascosto le linee e i cerchi di costruzione, non ci sono uscite numeriche , quindi la versione è per "esperti"

http://www.energialternativa.info/public/newforum/ForumEA/T/geogebra2.png



Modificato da qqcreafis - 21/02/2019, 20:45:00


---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:8935

Stato:



Inviato il: 20/02/2019 22:54:43

le frecce blu sono le reazioni dei vincoli ed è bene che siano piccole ed uguali



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:8935

Stato:



Inviato il: 20/02/2019 23:32:07

vabbè trovato un errore lo correggo...


corretto, caricato il file giusto (spero) cambiata immagine
per usare il file .ggb

occorre scaricare dal sito di geogebra il programma LINK



Modificato da qqcreafis - 21/02/2019, 00:27:33


---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5335

Stato:



Inviato il: 21/02/2019 09:50:09

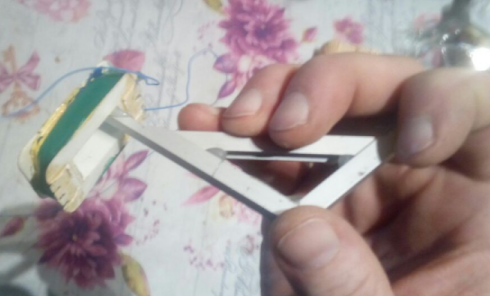

Ieri sera ho messo sotto il pendolo leggero...e reagisce decisamente meglio di quello pensate...ma pesante è solo un modo di dire perchè pesa solo 150 grammi in più di quello leggero. Se aumentare il peso vuol dire aumentare il periodo, come alcuni abitualmente fanno, si può ricorrere ad altri metodi perchè, a mio avviso, quella è una strada decisamente sbagliata. Viene confermata la questione del peso...cioè più leggero è meglio , nonostante qualcuno continui a dire il contrario senza ovviamente dimostrare o tirare fuori fatti o dati concreti (l'ora di religione è finita da un bel pezzo)
Cmq ora il pendolo leggero ha un periodo molto piccolo ...dovrebbe stare sui 3 o 4 secondi...quanto prima lo misuro e schermo meglio tutto l'ambaradam...che al momento non ha un lato non schermato !



Modificato da Bolle - 21/02/2019, 10:32:16


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5335

Stato:



Inviato il: 21/02/2019 10:31:32

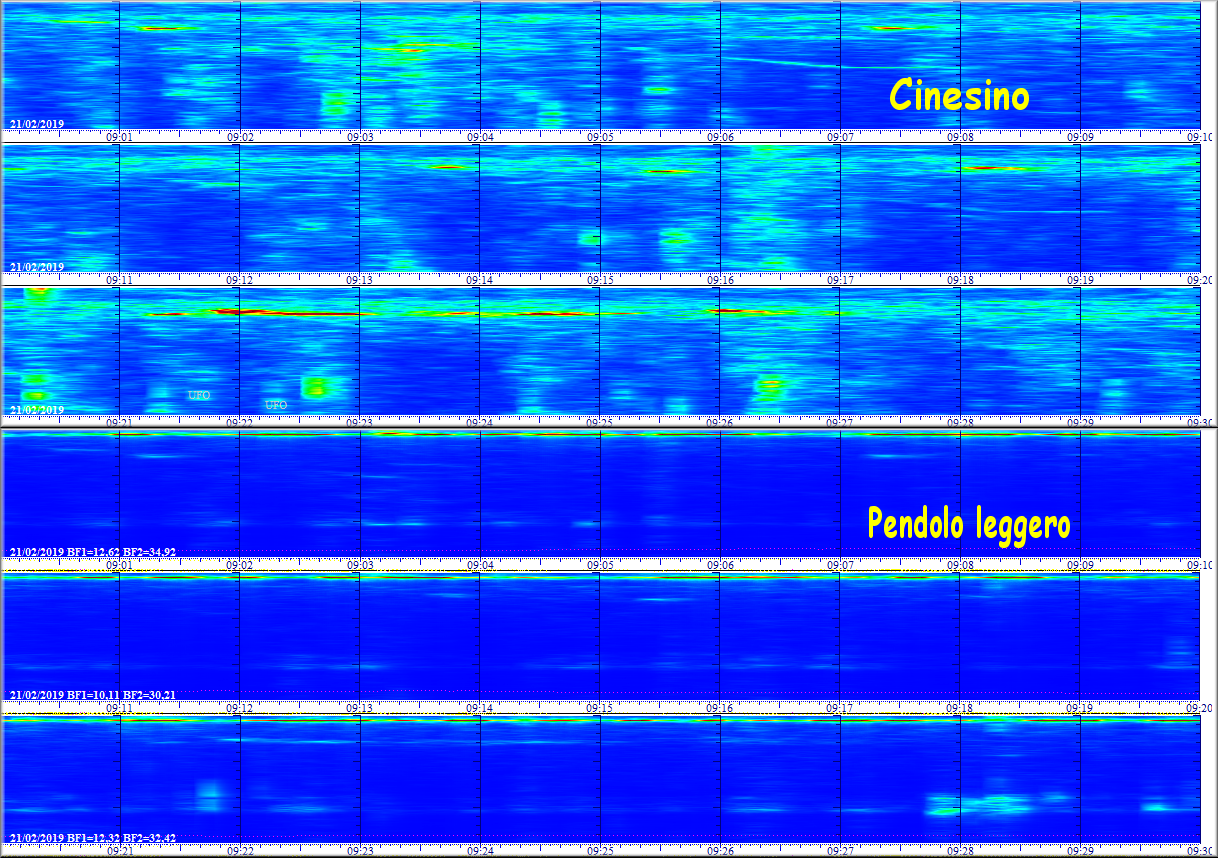

Questo il confronto tra il pendolo leggero ed il cinesino da 4.5HZ. C'è da notare come ci sia una sensibilità maggiore verso le basse frequenze...come è giusto che sia!

http://www.energialternativa.info/public/newforum/ForumEA/T/ConfrontoPendoloLeggeroCinesino.png



Ci sono alcune cose che vanno ancora migliorate...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5335

Stato:



Inviato il: 21/02/2019 14:38:23

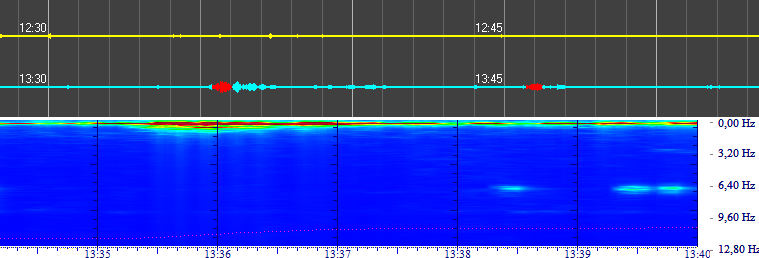

WOW...arrivato un'oretta fa il 5.5° del giappone...il pendolo leggero ha quasi strappato le orecchie al cinesino!

http://www.energialternativa.info/public/newforum/ForumEA/T/PendoloLeggeroSisma5_5Giappone21Febbraio2019.png



Questo il confronto tra il pendolo leggero e il cinesino...

http://www.energialternativa.info/public/newforum/ForumEA/T/Terremoto5_5GiapponeConfrontoPendoloLeggeroGeofono4_5Hez.png





Modificato da Bolle - 21/02/2019, 15:27:44


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:8935

Stato:



Inviato il: 21/02/2019 21:37:49

quello che dicevo è di aumentare l'amplificazione (solo soft) del pendolo per avere lo stesso sotofondo del geofono.(o è intrensicamente più pulito )



---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5335

Stato:



Inviato il: 21/02/2019 21:45:25

CITAZIONE (qqcreafis, 21/02/2019 21:37:49 ) Discussione.php?215517&8#MSG114

è intrensicamente più pulito

Si è più pulito...perchè 'vede meno' le frequenze più alte...

I motivo , presumo , sua legato all'oscillazione che ha il pendolo...visto che al momento è sui 2-3 secondi...rileva meglio le frequenze che stanno sui 0,3-0,4 hz.
Il sistema del pendolo a bassa frequenza ( o a lungo periodo) viene usato dai pigri ... cioè da quelli che non usano manipolare il segnale dal punto di vista SW...perchè è il pendolo che 'filtra' le frequenze alte!

Non so se mi sono capito...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:8935

Stato:



Inviato il: 21/02/2019 22:13:41

150 grammi possono essere tanti ad es a me il tempo di fermata (a parità si spostamento iniziale) passa da 90s a 60s aggiungendo forse anche meno



CITAZIONE

Se aumentare il peso vuol dire aumentare il periodo, come alcuni abitualmente fanno,


il geofono da le prestazioni che abbiamo "toccato con mano" con 19 grammi
il periodo dipende dalla lunghezza del pendolo debolemte ( per raddoppiare il periodo occorre quadruplicare la lunghezza ) ma dipende anche dall'inclinazione dell'asse di rotazione (nel tipo a cancello)
Aumentare il peso sposta il Centro di Massa (=baricentro) verso l'esterno e quindi aumenta leggermente il periodo

CITAZIONE
si può ricorrere ad altri metodi perchè, a mio avviso, quella è una strada decisamente sbagliata. Viene confermata la questione del peso...cioè più leggero è meglio , nonostante qualcuno continui a dire il contrario senza ovviamente dimostrare o tirare fuori fatti o dati concreti (l'ora di religione è finita da un bel pezzo)

!!!

la via migliore è diminuire la pendenza dell'asse di rotazione , in quanto sfere punte ecc ecc fanno sempre più attrito all'aumentare della massa e quindi peso

la sol migliore è un'intelaiatura rigidissima e leggerissima (vabbè il più possibile) in questo modo il C.M. si troverà praticamente sulla bobina o molto vicino e i perni (perni piccolissimi su rubini da orologio???)fanno il meno attrito piossibile



---------------
Al peggio non esiste limite



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:8935

Stato:



Inviato il: 21/02/2019 22:19:43

comunque nessuno a qualche vecchio Hd da cui cavare i cuscinetti dei bracci mobili ? mi sembrano buoni per fare i perni, qualcuno vuole provare??



---------------
Al peggio non esiste limite



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5335

Stato:



Inviato il: 21/02/2019 22:44:37

tutto il cuscinetto o solo la sfera dentro?


CITAZIONE

perni piccolissimi su rubini da orologio???

avevo visto un video dove rulof ne generava uno...vado a cercarlo...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:5335

Stato:



Inviato il: 21/02/2019 22:47:18

Eccolo:



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1078

Stato:



Inviato il: 22/02/2019 10:30:56

appena trovate le misure si potrebbe pensare di farlo in vetroresina o carbonio, in quel caso il peso è decisamente basso quindi meno inerzia ed il momento lo si decide sulla "testa" del pendolo in base a pesini apposti all'occorrenza



lucky
GigaWatt


Gruppo:Utente
Messaggi:1595

Stato:



Inviato il: 22/02/2019 12:59:36

CITAZIONE (Bolle, 21/02/2019 21:45:25 ) Discussione.php?215517&8#MSG115

[Il sistema del pendolo a bassa frequenza ( o a lungo periodo) viene usato dai pigri ... cioè da quelli che non usano manipolare il segnale dal punto di vista SW...perchè è il pendolo che 'filtra' le frequenze alte!
:


ma dai



Immagine Allegata: conf.jpg

ForumEA/T/conf.jpg
