DIY POWERWALL 18650 lifepo4
FinePagina

emuland
GigaWatt


Gruppo:Utente
Messaggi:3308

Stato:



Inviato il: 25/02/2019 22:40:15

ecco un piccolo aggiornamento.

Celle lifepo4 recuperate da bici elettriche o batterie 12v

Provate e testate con OPUS 0.5A
Celle con Ah tra 0,9 e 1,6.
Media decisamente superiore a 1Ah ma verrà considerata tale.
Tensione nominale : 3.2V
Tensione di full carica 3.65V
Tensione di carica effettiva massima impostata 3.5V

Inverter 24V
Regolatore di carica per piombo (curve mooolto simili al Piombo) 24V

Sistema di prova :

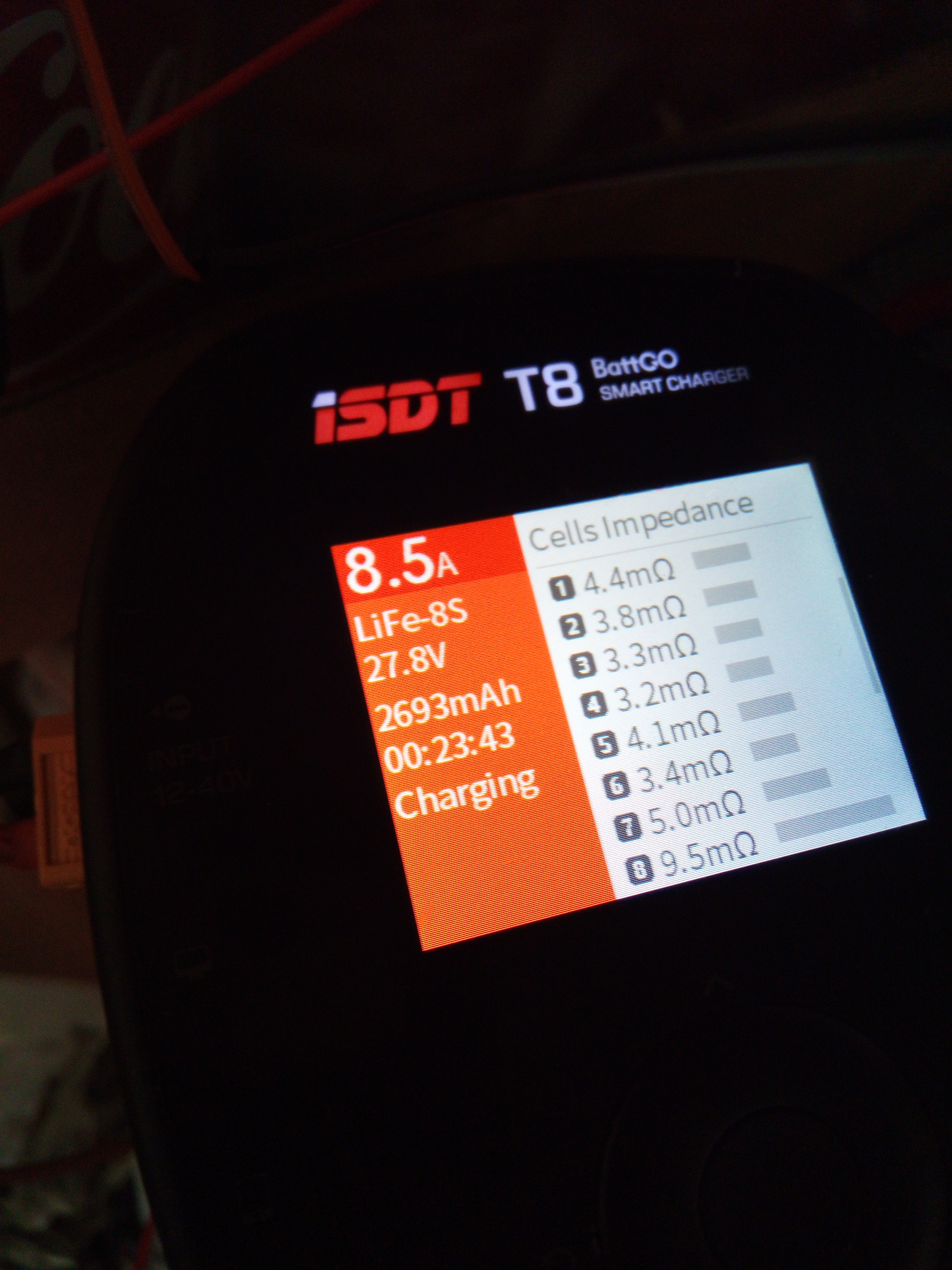

Carica bilanciata con caricatore/bms ISDT T8

Scarica con inverter e prelievo di 250w per verificare la resa del sistema in condizioni "medie"

BMS:
Bilanciatore 1S sulla serie singole con scarica di 1.6A max a 3.6V

In test anche bilanciatore 16S (in caso di passaggio a 48V) che verrà usato a 8S solamente.

Test futuro di un BMS reale con correnti più basse di bilanciamento ma parametri completamente "diversi" per l'intervento. Carica e scarica massima 20A.


Configurazione accumulo : 8 Serie 80 Paralleli (8S16P5P)

5P:
I paralleli sono fatti saldando a spot 5 celle con saldatrice economica comprata in germania.


16P:
Ogni pacchetto in parallelo ha un fusibile sul positivo, che in caso di assorbimento/erogazione di più di 3A salta (fastblow)

8S:
La serie è "creata" insieme al parallelo dei 16 blocchi da 5 celle.
Il fusibile va dal positivo dello slot 4 pezzi e va al negativo dello slot successivo. Il parallelo viene garantito da cavo 4mmq.

Previsti 8 pacchi come questo in totale, quando il tempo lo permetterà.

Energia accumulata :
80ah x 25.6V = 2048 Wh
Picco massimo di progetto :
3A * 16 *25.5V = 1,22 Kwp
Picco previsto a regime per singolo pacco :
3000w / 8 = 375w

Materiale per pacco:
Holder 4x 18650 =32 pezzi
Fusibili 3A = 144 pezzi
Cavo 4 Mmq = a piacere
Nickel strip : 30 metri
Ore : svariate

Sistemi di sicurezza:
1 Magnetotermico DC 20A per ogni pacco
1 Fusibile 20A per ogni pacco

1 Differenziale in ingresso inverter
2 differenziali in uscita inverter (servirà due zone distinte)

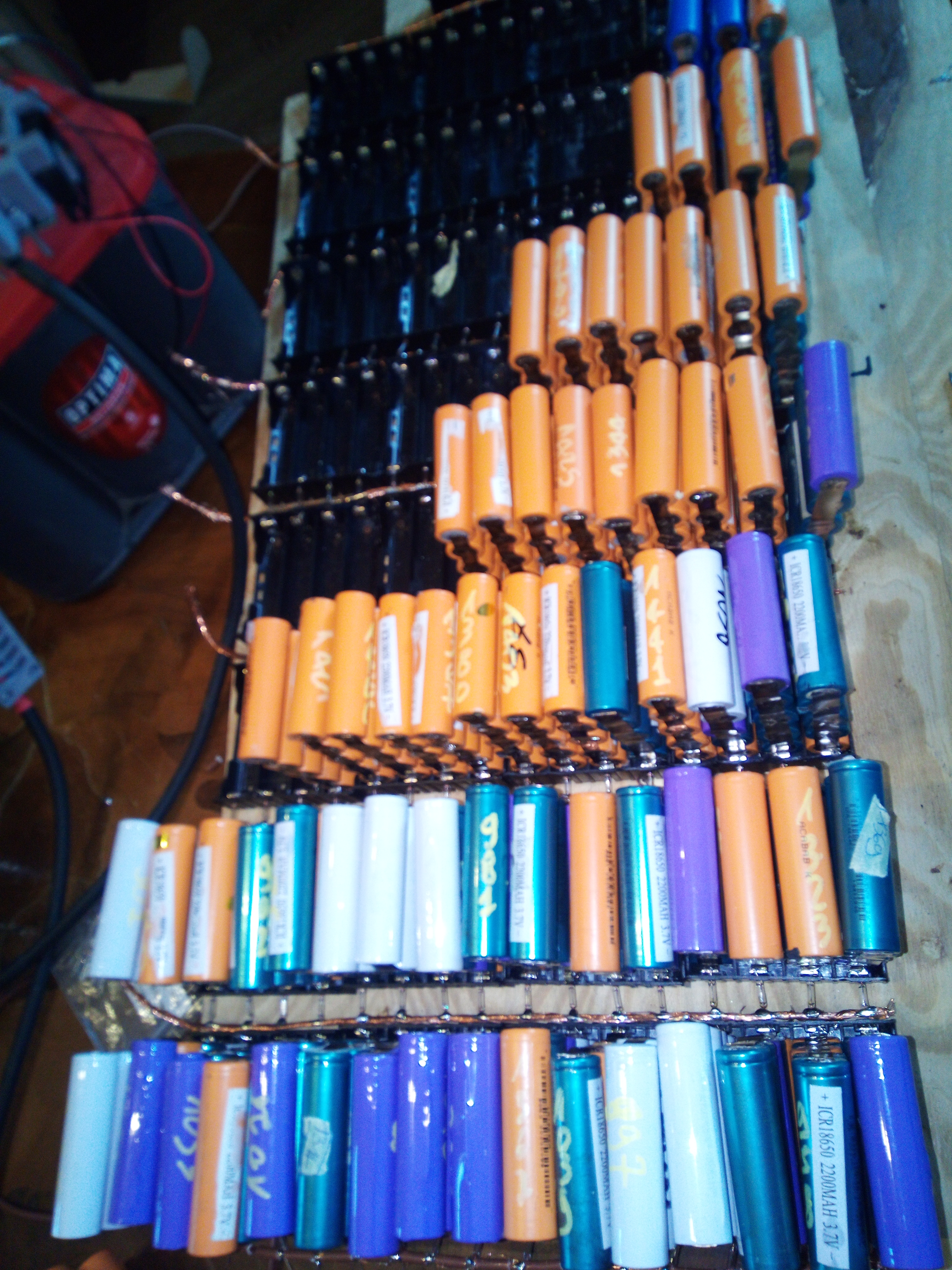

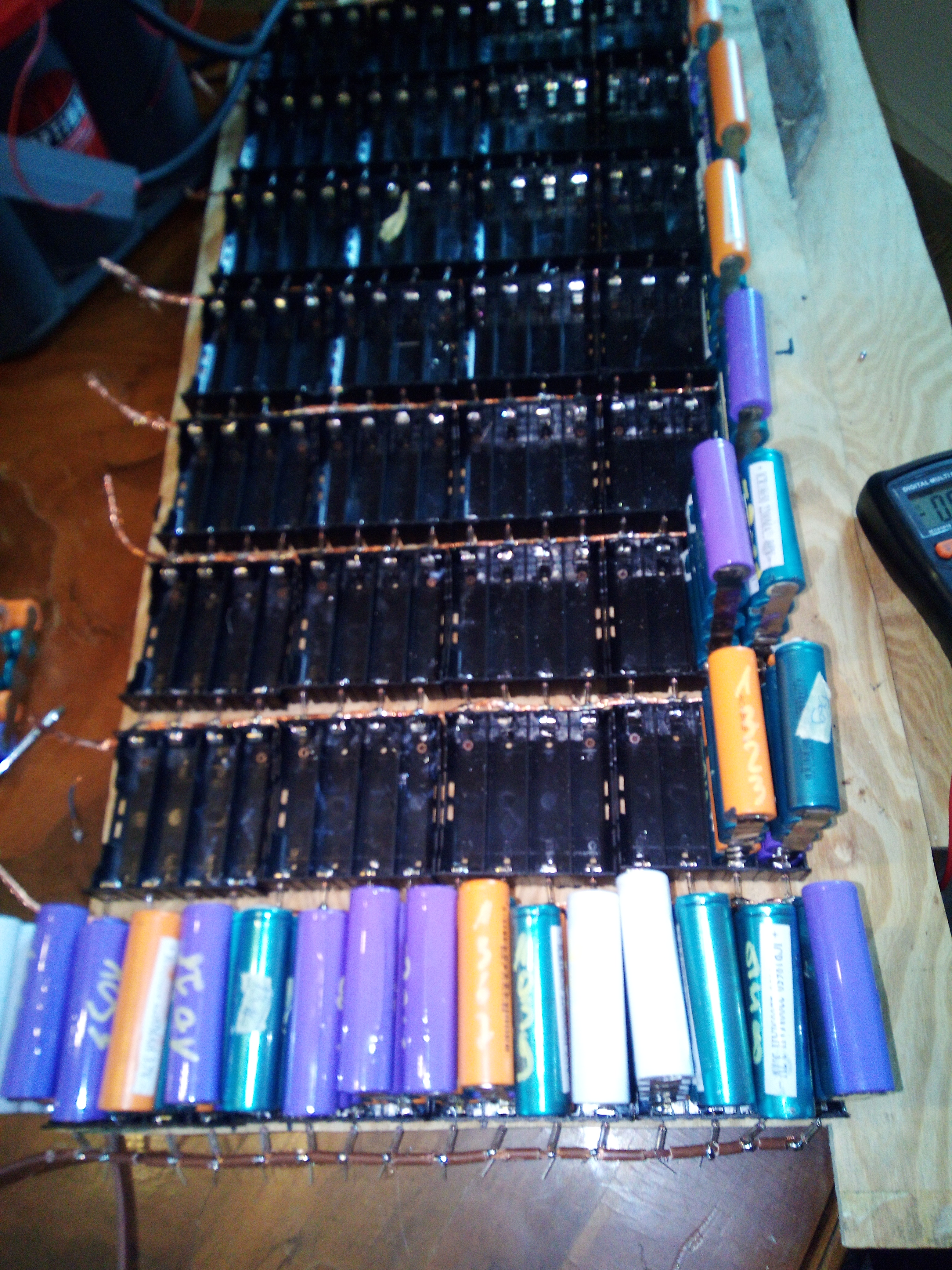

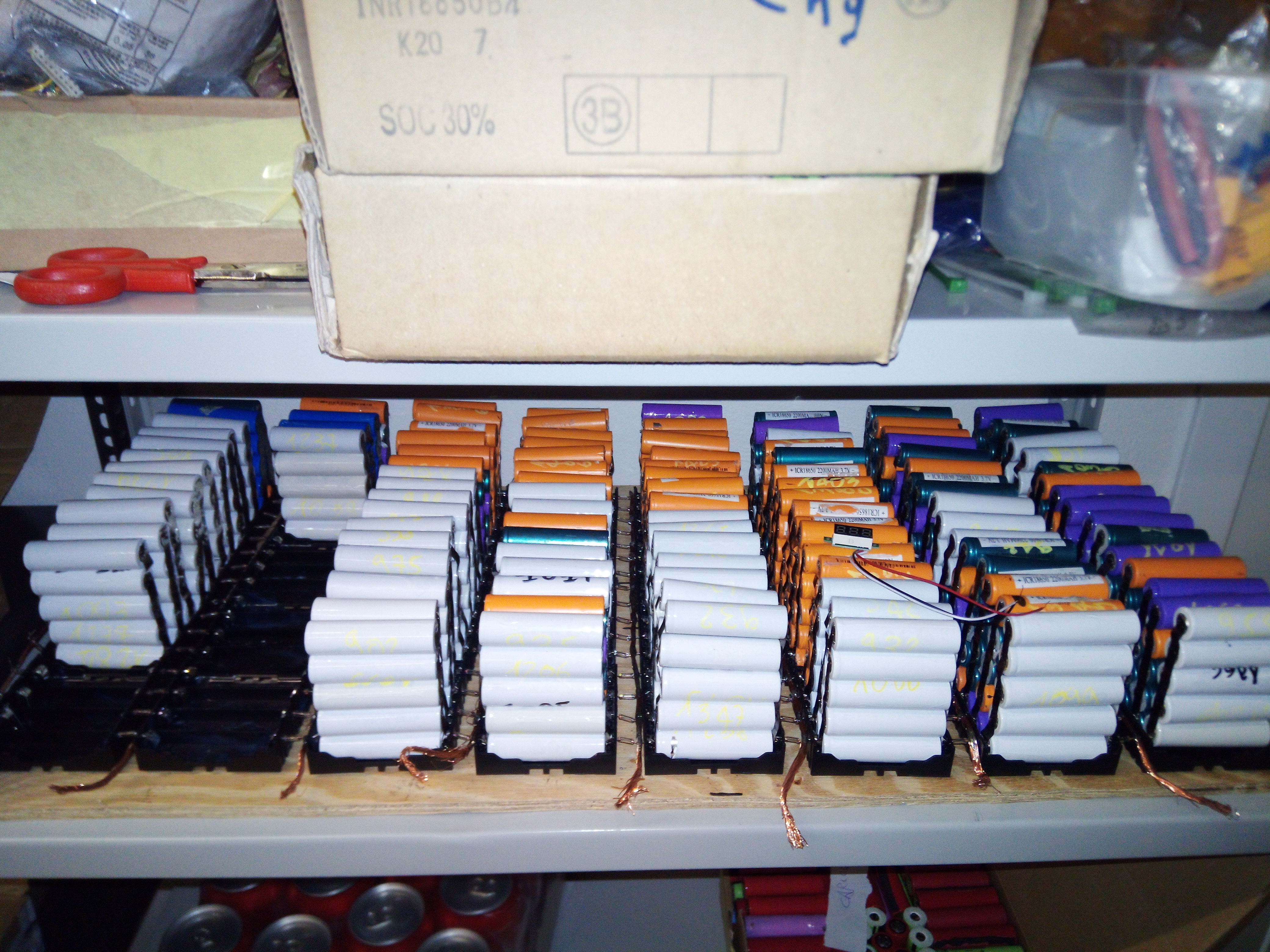

qualche foto e quando ho tempo spiego per filo e per segno.

http://www.energialternativa.info/public/newforum/ForumEA/T/IMG_20190223_163622.jpg


http://www.energialternativa.info/public/newforum/ForumEA/T/IMG_20190223_170553.jpg


http://www.energialternativa.info/public/newforum/ForumEA/T/IMG_20190223_181507.jpg


http://www.energialternativa.info/public/newforum/ForumEA/T/IMG_20190224_153311.jpg


Scarica allegato




Modificato da emuland - 27/02/2019, 20:30:10


---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
"c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale)" (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/
vivo nel main {}



emuland
GigaWatt


Gruppo:Utente
Messaggi:3308

Stato:



Inviato il: 27/02/2019 20:30:23

update veloce



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
"c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale)" (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/
vivo nel main {}



ITA815

Avatar
GigaWatt


Gruppo:Utente
Messaggi:5634

Stato:



Inviato il: 27/02/2019 23:20:06

Incredibile ... un lavoro veramente certosino.

Vale la candela fare tutto questo lavoro alla fine ?



sonico

Avatar
KiloWatt


Gruppo:Utente
Messaggi:172

Stato:



Inviato il: 28/02/2019 08:56:00

emuland, che saldatrice usi e quanto è costata?



---------------
6 poly 280w. 16 celle LiFeYPO4 Winston da 90Ah.



emuland
GigaWatt


Gruppo:Utente
Messaggi:3308

Stato:



Inviato il: 28/02/2019 10:25:55

CITAZIONE (ITA815, 27/02/2019 23:20:06 ) Discussione.php?215579&1#MSG2

Incredibile ... un lavoro veramente certosino.

Vale la candela fare tutto questo lavoro alla fine ?


Per "apprendimento personale" e per il fatto che comunque vendo celle, conoscere il funzionamento per aiutare gli acquirenti è un plus assurdo.

certo 2 kwh di batterie al piombo costano molto meno tempo (quindi denaro)

tenendo presente che l'idea è già cambiata decine di volte da giugno anno scorso e solo recentemente ho avuto tempo per fare tutto, effettivamente vale la pena se hai veramente tempo libero e passione.

CITAZIONE (sonico, 28/02/2019 08:56:00 ) Discussione.php?215579&1#MSG3
emuland, che saldatrice usi e quanto è costata?


ho preso quella di malectrics. costa circa 120€ nel kit già montato (mi pare pure con il pedale di attivazione. ci ho fatto 5000+ saldature e comincia ora a avere problemi il puntale (ma credo che una passata di carta vetro e forse una limatina funzioni ancora perfettamente)



---------------
Wolfo: "Ragioniere e MezzaLaurea IT"
(letta in tono dispregiativo)
Wolfo:" Forse ti sei Laureato in Ingegneria Binaria presso il Politecnico di Paperopoli xx/110, proprio perchè non conosci l'importanza dei ruoli"(in possesso però di altra mezza laurea in Ing-Sic)
Boubbles: Quello la cui laurea "sostiene il muro" + "lockdown cognitivo"
Baubaumiciomicio:"Ti ho messo in grassetto le falsità dette".
"c'è gente che dichiara che il vaccino l'ha ricevuto per via (nasale/rettale)" (..rivelatasi vera..)
!!vax per scelta
htttp://www.WeSellCells.eu/18650/
vivo nel main {}



emuland
GigaWatt


Gruppo:Utente
Messaggi:3308

Stato:



Inviato il: 02/05/2019 13:09:33

384+ cartucce (5P) - capacità media 1080 mAh per cella
http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190502_064317.jpg
http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190502_064326.jpg
http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190502_064332.jpg

siamo oltre 6 kWh
tecnicamente anche i mAh non sono corretti, visto che vengono riportati solo come valore minimo per dividerli in aree, diciamo che ogni riga è 500mah in più di quanto riportato quindi siamo decisamente vicini ai 7kwh

mAh 	pcs	ah	wh
3000	15	45	144
4000	40	160	512
5000	151	755	2416
6000	149	894	2860.8
7000	40	280	896

Avg mAh |Tot. Pcs |Tot. Ah	|Tot. Watt/H
5.403	|395	  | 2134	|6828.8
Avg Cells
1.081



Modificato da emuland - 03/05/2019, 09:47:47


---------------
