migliore disposizione pannelli
FinePagina

mania2
Watt


Gruppo:Utente
Messaggi:92

Stato:



Inviato il: 31/07/2019 09:03:10

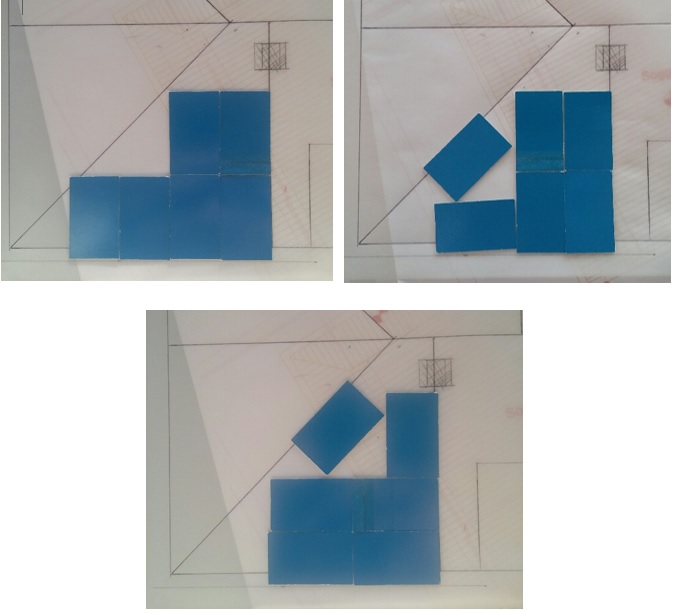

sto studiando come mettere degli altri pannelli sul mio tetto. Ho problemi di spazio che è molto limitato e dovrò verificare le misure al centimetro. Avrei ipotizzato alcune disposizione che riporto nella figura allegata e mi domando se mettere un pannello obliquo rispetto agli altri possa influire o è lo stesso. L'idea è di accoppiarli in serie a coppie di due e poi mettere le tre coppie in parallelo. Che ne pensate?

il problema principale è che qualche spigolo dei pannelli va oltre quella linea diagonale che rappresenta il colmo della falda dove sono messi dei coppi più grossi che risultano di circa 15 cm più alti delle tegole e quindi il pannello dovrebbe stare più alto.



Immagine Allegata: posiz_pannelli.jpg

ForumEA/U/posiz_pannelli.jpg



Modificato da mania2 - 31/07/2019, 09:07:03


Luca450Mhz

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3185

Stato:



Inviato il: 31/07/2019 15:55:21

Il fatto che sia obliquo non influisce più di tanto, l'importante è la direzione (dove guarda il pannello) e l'inclinazione (che è quella del tetto).
Il dubbio maggiore sul pannello obliquo è: come lo ancori al tetto? Se usi le classiche strutture di alluminio non credo riuscirai a montarla..



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio sistema di domotica (RaspberryPi + vari Wemos D1 Mini - ESP8266). Regolatore di carica: Mpp Solar PCM8048.
Batterie: 24 elementi trazione pesante 315Ah C5 48V.



mania2
Watt


Gruppo:Utente
Messaggi:92

Stato:



Inviato il: 31/07/2019 16:35:28

la pendenza della falda è di 15° nella direzione dall'alto a basso del disegno. la struttura di fissaggio del pannello obliquo dovrebbe essere ortogonale al pannello e quindi non seguire la direzione di massima pendenza del tetto.



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3177

Stato:



Inviato il: 31/07/2019 16:58:37

CITAZIONE (mania2, 31/07/2019 09:03:10 ) Discussione.php?215757&1#MSG0



sto studiando come mettere degli altri pannelli sul mio tetto...



Tutti con la stessa inclinazione, se gli spigoli non eccedono la sagoma limite. Puo' essere?

http://www.energialternativa.info/public/newforum/ForumEA/U/Tetto%20e%20Pannelli.jpg



mania2
Watt


Gruppo:Utente
Messaggi:92

Stato:



Inviato il: 01/08/2019 11:42:15

grande idea, complimenti. però ho dei dubbi.
palo antenna nello spigolo in basso a sx, va verificato se dà fastidio.
Eventuale ombra camino (quadratino in alto a dx).
E poi va capito come risolvere il problema dei coppi più alti lungo la linea di colmo, così ne cadrebbero tre di pannelli sopra.



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3177

Stato:



Inviato il: 01/08/2019 16:03:18

CITAZIONE (mania2, 01/08/2019 11:42:15 ) Discussione.php?215757&1#MSG4



...palo antenna nello spigolo in basso a sx...


Antenna... magari si puo' spostare... Io abito a una ventina di chilometri dalle trasmittenti e non ho grossi ostacoli da superare, in pratica sono in vista diretta. La casa e' vecchia, il tetto e' alto io son pigro e a parte il bamboo e i colombi non credo di attrarre fulmini. Un cavo = un TV quindi niente intermodulazioni o altri fastidi... Per quel che c'e' da guardare bastano e avanzano!!!

http://www.energialternativa.info/public/newforum/ForumEA/U/antenneLUPO.jpg





CITAZIONE


Eventuale ombra camino (quadratino in alto a dx).


Se il disegno e' con il NORD sopra l'ombra dovrebbe solo dare un minimo fastidio al mattino presto, con luce radente e quindi influire poco.

CITAZIONE

E poi va capito come risolvere il problema dei coppi più alti lungo la linea di colmo, così ne cadrebbero tre di pannelli sopra.


Magari una barra con staffa corta in alto dove troviamo lo scalino e le altre barre con staffa a decrescere (tipo 15, 10, 5, 0 ) e probabilmente l'insieme dei pannelli si raccorda con la falda senza dare nell'occhio.
Su una tratta di quasi 3 metri la differenza di pendenza dovrebbe stare attorno al 5%.



mania2
Watt


Gruppo:Utente
Messaggi:92

Stato:



Inviato il: 02/08/2019 09:34:29

questo weekend salgo sul tetto a prendere le misure precise perché bastano 5 cm in meno o più e cambia tutto.



mania2
Watt


Gruppo:Utente
Messaggi:92

Stato:



Inviato il: 05/08/2019 13:22:53

passata la domenica sul tetto. Ora ho le misure ancora più precise. In effetti il palo dell'antenna ruba parecchio spazio. Per mettere 6 Pannelli devo spostare il palo e risolvere il problema dei coppi più alti. Non mi va di penarci troppo, penso andrò avanti con 4 pannelli da 270W che centrano benissimo, a cui attaccare un inverter con limitatore tipo GTIL da 1000W.
Li vorrei far montare ma non riesco a trovare su Roma un semplice montatore, solo Ditte con prezzi esagerati che propongono un impianto chiavi in mano.
Fare il lavoro da solo è complicato soprattutto nel movimentare i pannelli.
Intanto aprirò un'altra discussione per capire bene con il vs aiuto il cablaggio.
