il glicole che se ne va....
FinePagina

Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 07/08/2019 11:22:24

Tutta qualla mercanzia è di una caldaia?

Gira glicole in caldaia?

Schema impianto....esiste? Puoi metterlo?

Il circuito glicole non fa pannello/puffer?



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4371

Stato:



Inviato il: 07/08/2019 15:17:17

la caldaia è una simesolar he combi.

non so quanto glicole va in circuito, ma 70€ erano per riempire il circuito completamente.

non esiste uno schema di impianto della caldaia, chi ha seguito i lavori è un ..... non posso dirlo. siamo stati in causa e con i giudici che ho trovato, hanno creduto sulla parola a quanto da lui dichiarato (non aveva uno schema di nulla, ne elettrico ne idraulico ).

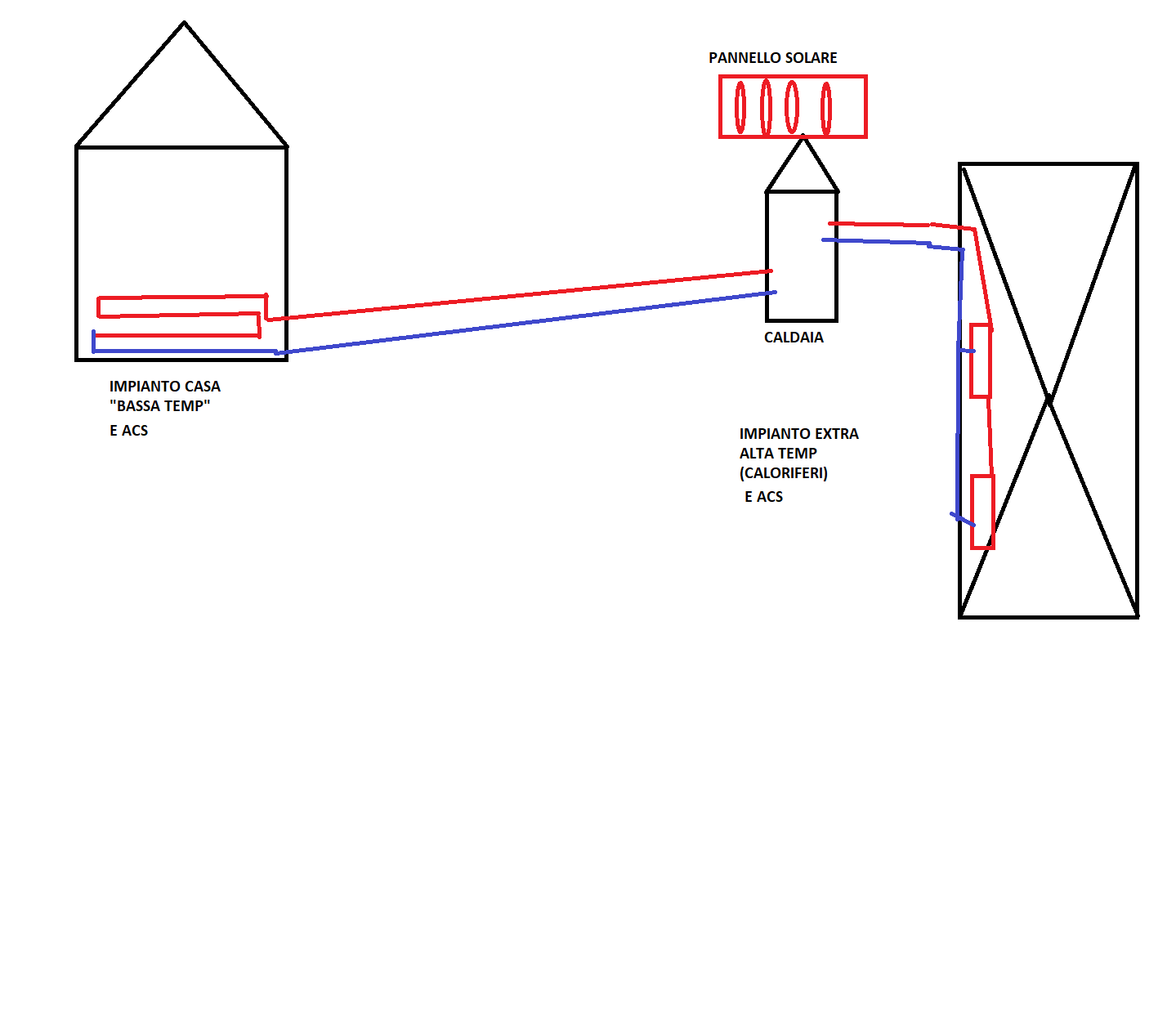

faccio io un disegno ignorante per capire come è fatto l impianto, ma non so qualche circuito faccia cosa poi in caldaia

http://www.energialternativa.info/public/newforum/ForumEA/U/CIRCUITO.png



---------------
Il posto dove ti propongono confronto, ma solo se gli dai ragionr...
e, dove la verità è la fuori, ma anche no.
Dove si riscrive la storia a piacimento e quando porti argomentazioni, eh ma...
Ah beh se lo dice Bolle... ma Bolle non esiste...
Il complo



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 07/08/2019 15:40:18

è questo? LINK



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3438

Stato:



Inviato il: 07/08/2019 16:12:16

CITAZIONE (emuland, 07/08/2019 15:17:17 ) Discussione.php?215761&2#MSG17



...non esiste uno schema di impianto della caldaia, chi ha seguito i lavori è un ..... non posso dirlo...



Conosco il tipo... Copio da Wikipedia "è una particella subatomica composta (non elementare) soggetta alla forza nucleare forte e formata da quark, in alcuni casi associati ad antiquark" ovvero l'adrone!!!

Da quanto capisco il glicole circola ovunque. Non credo abbia funzioni esoteriche ma lo scopo del suo utilizzo e' per evitare che il liquido scambiatore geli. Non credo che serva ad elevare la temperatura oltre i 100°C. Quindi tu leggi la parola "glicole" come ANTIGELO!!!
Se al supermercato ti compri qualche tanica con la soluzione per -20° dovrebbe bastare.
Se hai un impianto a pannelli radianti a pavimento io ricordo che il mio (fai-da-me anni 80)era con tubo in rame 10/12 e 1 litro faceva 13 metri Calcolo del tubo. A spanne se una stanza ha 20 tubi da 4,0 m fanno 80,0 m --> ~ 6 litri a stanza

Se vuoi fare tu la miscela (e forse conviene) ti procuri il "glicole propilenico" (e' il tipo alimentare, quello che mettono nelle sigarette elettroniche) e qui' trovi come miscelarlo:

http://www.energialternativa.info/public/newforum/ForumEA/U/Aligel.jpg

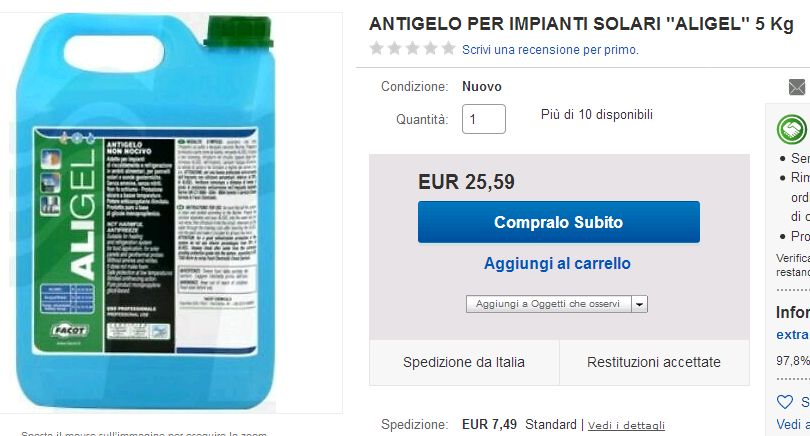

Qui' trovi indicativamente il prezzo:

http://www.energialternativa.info/public/newforum/ForumEA/U/Aligel-prezzo.jpg




Se poi devi cercare una perdita "subdola" ti consiglio di sezionare l'impianto da verificare (tipo andata e ritorno pannelli a pavimento) poi prepari un raccordo con rubunetto e manometro per poter connettere un compressore (questa volta serve proprio). Carichi la sezione di impianto con 3 atmosfere (la caldaia meglio lasciarla fuori, tanto quella se perde si nota "a vista") chiudi bene inizio e fine tratta, aspetti 24 ore e vedi se la pressione e' calata! Questo test lo puoi fare anche senza svuotare la sezione, ma tieni conto che l'acqua esce piu' lentamente dell'aria e potresti non rilevare differenze visibili di pressione.

Se opti per lo svuotamento, da un lato attacchi il compressore e dall'altro recuperi il liquido. Terminato lo svuotamento chiudi per bene l'uscita e metti in pressione il circuito da testare.

Il primo test lo fai su un circuito il piu' lungo possibile, poi, se perde ne testi una meta', se perde quella meta' la suddividi in un tratto piu' piccolo e lo testi, se non perde allora suddividi l'altra parte in una sottosezione.

In informatica si chiama "ricerca dicotomica".

Per i 70€ l'adronati, se la pressione andava a ZERO in pratica usciva solo il liquido del vaso di espansione o poco piu' quindi mi sa che una tanichetta di "antigelo" bastava.



Modificato da lupocattivo - 07/08/2019, 16:19:34


Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 07/08/2019 19:38:05

l'anti gelo no va mescolato con altri tipi o marche.

meglio sarebbe se la marca e il tipo di glicole sia conosciuto, per non cambiare.

altrimenti consiglio di sistemare la perdita e sostituirlo tutto, con uno nuovo del tutto.

quello che dalla foto non capisco, è il giro che fa il glicole.

Pare che vada in caldaia direttamente dal pannello, senza passare nel serpentino boiler

parte bassa del boiler è in realtà un puffer di accumulo.
la parte alta è il boiler vero e proprio.
La valvola a tre vie dirige l'acqua tecnica nei serpentino a seconda della richiesta.

la caldaia integra



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4371

Stato:



Inviato il: 07/08/2019 19:59:55

CITAZIONE (Biomass, 07/08/2019 15:40:18 ) Discussione.php?215761&2#MSG18

è questo? LINK



sì lei.

il glicole va dal pannello penso al vaso do espansione.

se vuoi domani vedo bene dove entrano/escono i tubi dal pannello alla caldaia.

per me é roba tutta nuova



---------------
Il posto dove ti propongono confronto, ma solo se gli dai ragionr...
e, dove la verità è la fuori, ma anche no.
Dove si riscrive la storia a piacimento e quando porti argomentazioni, eh ma...
Ah beh se lo dice Bolle... ma Bolle non esiste...
Il complo



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4371

Stato:



Inviato il: 07/08/2019 20:06:51

CITAZIONE (Biomass, 07/08/2019 19:38:05 ) Discussione.php?215761&2#MSG20




altrimenti consiglio di sistemare la perdita e sostituirlo tutto, con uno nuovo del tutto



l



il problema é che tocca a me farlo... né l ATC ne l idraulico si prendono la briga, dicono cambia pannello (500+500€ di manodopera) e poi magari siamo punto e a capo



---------------
Il posto dove ti propongono confronto, ma solo se gli dai ragionr...
e, dove la verità è la fuori, ma anche no.
Dove si riscrive la storia a piacimento e quando porti argomentazioni, eh ma...
Ah beh se lo dice Bolle... ma Bolle non esiste...
Il complo



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 07/08/2019 21:06:26

Perdere 10cc di glicole su un raccordo, è facilmente individuabile.
A volte è sufficiente stringere il raccordo che perde.
Altre volte bisogna indagare sulla valvola di sicurezza che è un vuoto a perdere.
Altre volte sul vaso che si buca e si "mangia" 18 litri di glicole.
Il manometro aiuta a capire
Bisogna controllare il circuito.

Sostituire il pannello a cazxo, potrebbe non risolvere.
Se poi la perdita è altrove?



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 07/08/2019 21:10:43

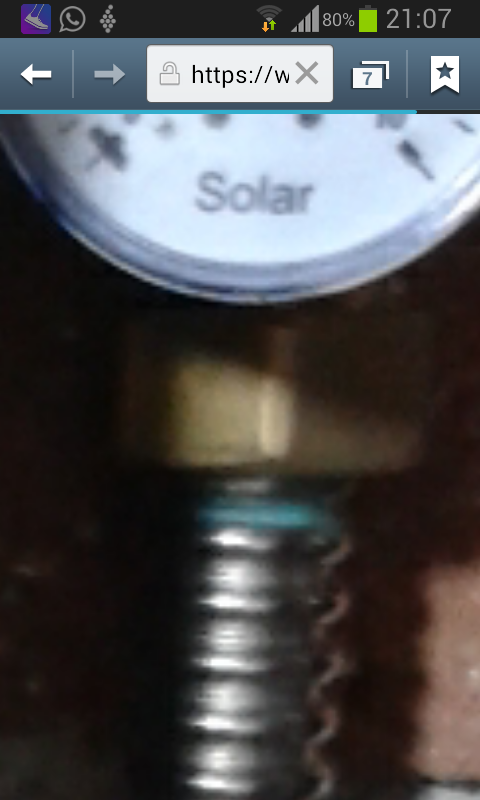

http://www.energialternativa.info/public/newforum/ForumEA/U/Screenshot_2019-08-07-21-07-05.pngui il raccordo ha perso due gocce in fase di caricamento.

Stretto al volo. ..non perde più ma la macchia è rimasta li da anni



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4371

Stato:



Inviato il: 07/08/2019 21:45:44

CITAZIONE (Biomass, 07/08/2019 21:06:26 ) Discussione.php?215761&2#MSG23

Perdere 10cc di glicole su un raccordo, è facilmente individuabile.
A volte è sufficiente stringere il raccordo che perde.
Altre volte bisogna indagare sulla valvola di sicurezza che è un vuoto a perdere.
Altre volte sul vaso che si buca e si "mangia" 18 litri di glicole.
Il manometro aiuta a capire
Bisogna controllare il circuito.

Sostituire il pannello a cazxo, potrebbe non risolvere.
Se poi la perdita è altrove?





che é il motivo per cui il pannello ora é lì per bellezza... cambiare e poi avere lo stesso problema non mi va.

ma io comune mortale come posso trovare la perdita?



---------------
Il posto dove ti propongono confronto, ma solo se gli dai ragionr...
e, dove la verità è la fuori, ma anche no.
Dove si riscrive la storia a piacimento e quando porti argomentazioni, eh ma...
Ah beh se lo dice Bolle... ma Bolle non esiste...
Il complo



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 07/08/2019 21:49:42

cercandola


la trovi di sicuro.

Escludendo il boiler, che ha pressioni maggiori, dovrai controllare i raccordi di tutto il circuito

trovato il raccordo con macchia....hai risolto



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4371

Stato:



Inviato il: 07/08/2019 21:53:46

ok


quindi devo cercare un raccordo macchiato(e da.quello che ho capito umido visto che il glicole non asciuga)e se invece fosse il vaso di espansione?



---------------
Il posto dove ti propongono confronto, ma solo se gli dai ragionr...
e, dove la verità è la fuori, ma anche no.
Dove si riscrive la storia a piacimento e quando porti argomentazioni, eh ma...
Ah beh se lo dice Bolle... ma Bolle non esiste...
Il complo



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 07/08/2019 22:06:29

macchiato, di sicuro

umido per lo meno



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



emuland

Avatar
GigaWatt


Gruppo:Utente
Messaggi:4371

Stato:



Inviato il: 08/08/2019 06:35:41

controllato meglio vaschetta di recupero glicole. c e dentro un goccio di liquido azzurrino.

o individuato il giro che fa il glicole.
pannello, valvola max pressione(collegata alla vaschetta di recupero), vaso espansione(rosso).

poi qui perdo la strada

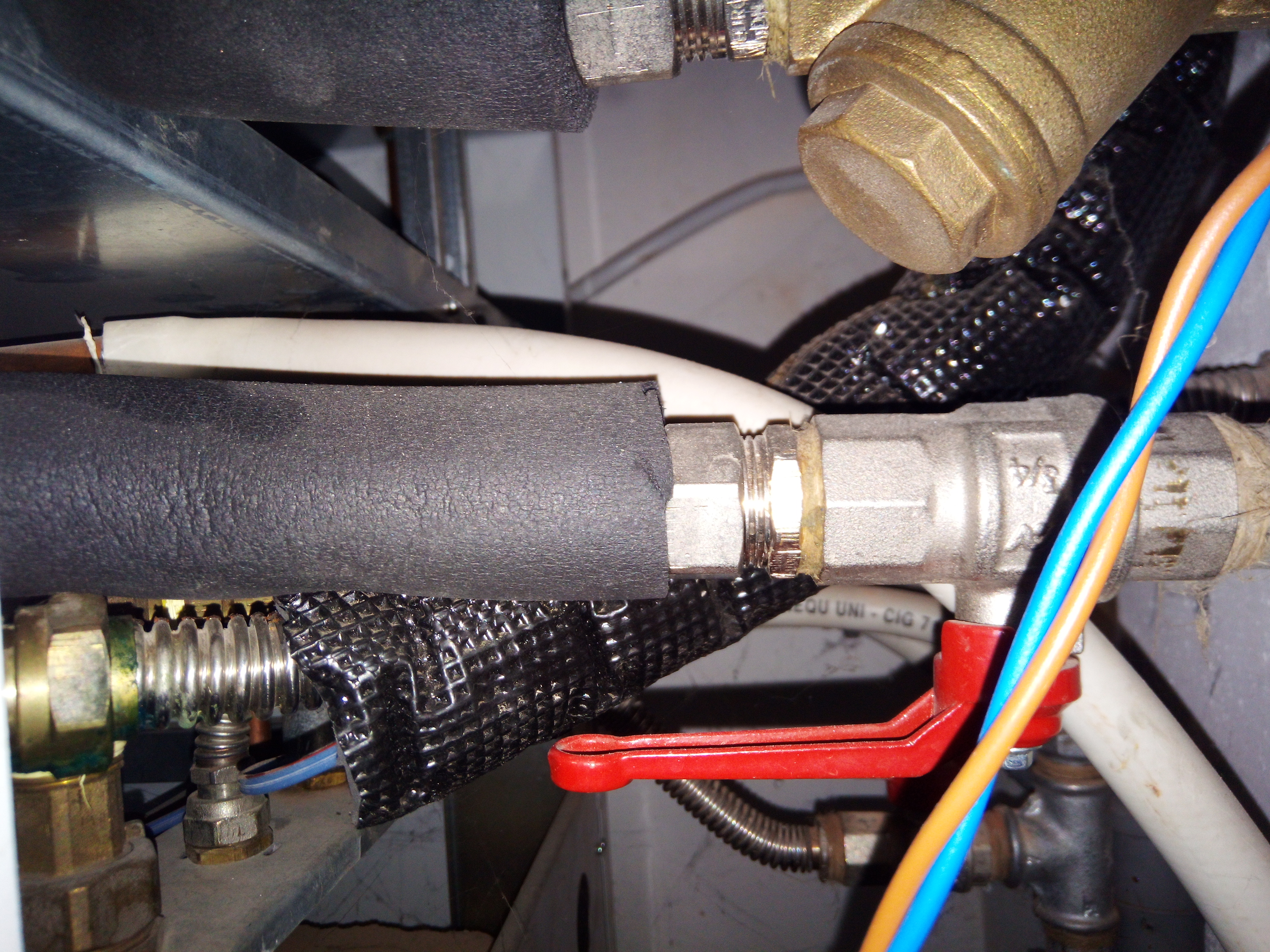

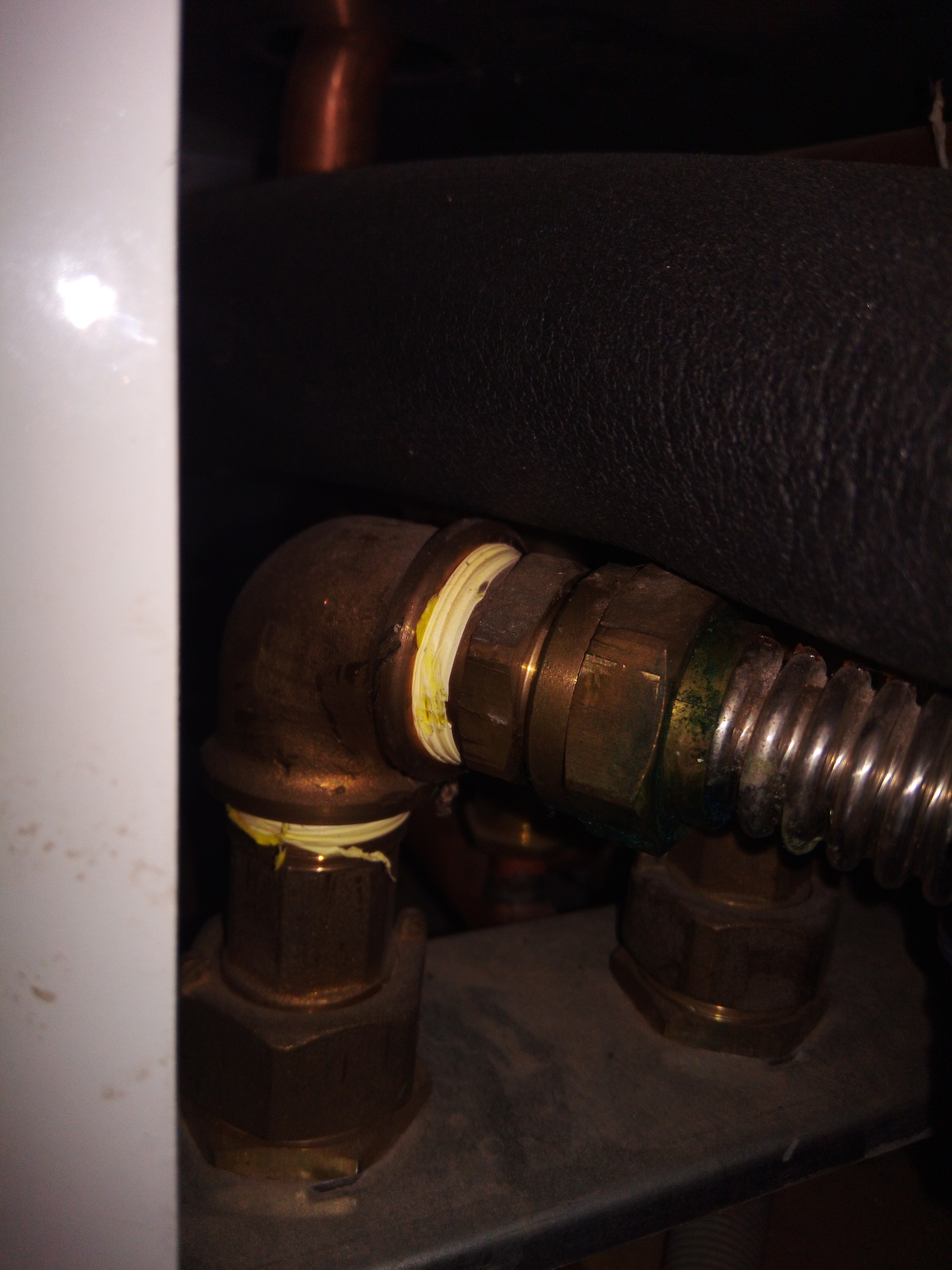

ho trovato questo raccordo sporco/umido (pochissimo)


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190808_062642.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20190808_062824.jpg


quindi quello che devo fare é smontare raccordo e dargli pressione mettendo per esempio dentro ? o é sufficiente con un compressore ad aria e vedere con acqua/schiuma sui raccordi se fanno bolle.

intanto grazie. avete dato più chiarimenti voi che idraulico/ATC in 7 anni ormai



---------------
Il posto dove ti propongono confronto, ma solo se gli dai ragionr...
e, dove la verità è la fuori, ma anche no.
Dove si riscrive la storia a piacimento e quando porti argomentazioni, eh ma...
Ah beh se lo dice Bolle... ma Bolle non esiste...
Il complo



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 08/08/2019 08:13:07

Non smonterei nulla.

Stringi il raccordoche perde,se non è stretto.
Non esagerare perché è ottone.
Asciuga bene e verifica se trafila ancora



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino
