Collegamento valvola a sfera motorizzata
FinePagina

pallino

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 14/08/2019 18:12:13

Buon Ferragosto a tutti,o un problema ho acquistato una valvola a sfera motorizzata
a 220 volt per irrigare l'orto ho un programmatore digitale con 20 programmi giornalieri e vorrei collegarci l'elettrovalvola ma il mio problema è che quando la apre dando corrente all'elettrovalvola poi se toglie corrente non la richiude
Premetto che l'elettrovalvola a tre fili apertura chiusura e neutro e per farla chiudere devo dare corrente al filo della chiusura
Come posso fare per farlo fare in automatico cioe dare corrente al filo di chiusura
Io avevo pensato a un rele comandato dal programmatore che quando e eccitato da corrente al filo di apertura quando non è eccitato da corrente al filo di chiusura però non so che tipo di rele mi ci vuole



Modificato da pallino - 14/08/2019, 18:17:28


calcola
GigaWatt


Gruppo:Utente
Messaggi:4345

Stato:



Inviato il: 14/08/2019 18:22:24

Relè con un contatto NC (normalmente chiuso) ed uno NA (normalmente aperto). Il polo di apertura su NA e quello di chiusura su NC. Poi piloti la bobina con l'uscita del programmatore.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



pallino

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 14/08/2019 19:02:33

Ciao calcola intanto ti ringrazio per il consuglio mi puoi fare uno schemino
Però sperò tu abbia capito cio che voglio fare voglio ad una certa ora far aprire la valvola e quando il programma di innaffiatura a finito e il programmatore toglie corrente la valvola si deve chiudere



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3264

Stato:



Inviato il: 14/08/2019 20:17:09

Pallino per prima cosa bisogna sapere la centralina a che tensione funziona, se funziona a 12v ti serve un relè a 12v quindi come ti ha detto calcola un relè con 2 contatti uno normalmente chiuso e uno normalmente aperto praticamente quando la centralina alimenta il relè lui bypasserà il segnale sull elettrovalvola nel contatto di apertura è quando non alimentera l'il relè lui bypasserà nel contatto che chiude la valvola



Immagine Allegata: Screenshot_20190814-200621.jpg

ForumEA/U/Screenshot_20190814-200621.jpg



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:699

Stato:



Inviato il: 14/08/2019 20:29:16

CITAZIONE (pallino, 14/08/2019 19:02:33 ) Discussione.php?215768&1#MSG2



mi puoi fare uno schemino

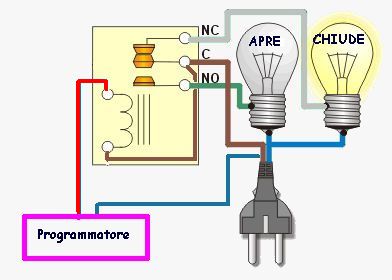

Vedi se questo ti aiuta a capire...

http://www.energialternativa.info/public/newforum/ForumEA/U/releaprichiudilupo.jpg



pallino

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 14/08/2019 20:52:33

La centralina e un programmatore a spina digitale di quelli che ci puoi comandare anche l'accensione degli elettrodomestici e a 220 volt da quanto ho capito con il programmatore relė devo comandare la bobina del relė



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3264

Stato:



Inviato il: 14/08/2019 21:19:09

Allora hai bisogno un relè tipo questo che è a 220v e poi lo colleghi come lo schema di lupo cattivo, quindi la centralina comanda il relè che a sua volta comanda l elettrovalvola, o la apre o la chiude.



Immagine Allegata: Screenshot_20190814-211603.jpg

ForumEA/U/Screenshot_20190814-211603.jpg



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



pallino

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 14/08/2019 22:58:14

Si però dal programmatore mi esce due fili fase e neutro secondo il disegno di lupocattivo lui la fase me la prende dalla spina io con la fase e neutro che escono dal programmatore devo comandarci la bobina del rele non riesco a capire lo schema



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3264

Stato:



Inviato il: 15/08/2019 00:30:06

Più semplice ancora, porti la fase e il neutro dalla centralina al relè, quindi alla bobina del relè e poi la fase la porti al comune del relè, a sua volta se il relè è eccitato porterà la fase al contatto di apertura Dell elettrovalvola se non è eccitato porterà la fase al contatto di apertura dell elettrovalvola.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



calcola
GigaWatt


Gruppo:Utente
Messaggi:4345

Stato:



Inviato il: 15/08/2019 07:45:26

Penso che ti sia sufficiente muovere la valvola per attivare l'irrigazione, senza accendere pompe. Se è così, usa i due poli del programmatore per alimentare la bobina del relè. Poi la fase in uscita dal programmatore la porti anche al comune del relè, il contatto NC lo colleghi al filo di chiusura, mentre na al polo NA al filo apertura. Il filo rimasto della valvola va collegato al neutro dell'uscita programmatore.

Al momento non posso fare schemi



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



pallino

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 15/08/2019 08:36:01

Si Calcola per irrigare è sufficiente attivare l'elettrovalvola ma c'è un problema il programmatore quando chiude i contatti stacca la fase e neutro e mi andrebbe a mancare la fase al rele gliela devo portare separatamente o no?perche per richiudere la valvola ci vuole tensione io devo usare il rele in questo modo rele non eccitato tensione al normalmente chiuso e valvola chiusa rele eccitato tensione al NA valvola aperta



Modificato da pallino - 15/08/2019, 08:40:50


lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:699

Stato:



Inviato il: 15/08/2019 08:46:57

CITAZIONE (AlessandroT, 15/08/2019 00:30:06 ) Discussione.php?215768&1#MSG8



Più semplice ancora...



Alla valvola porti solo TRE conduttori:



AZZURRO__= comune
GRIGIO____= chiuso
VERDE____= aperto

http://www.energialternativa.info/public/newforum/ForumEA/U/releaprichiudilupo2.jpg



pallino

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 15/08/2019 09:08:48

Scusatemi o son deficente io o non riesco a spiegarmi con il programmatore comando la bobina del rele poi devo portare la fase separatamente al comune dei contatti del rele e al normalmente chiuso porto il filo della valvola che chiude e al normalmente aperto porto il filo della valvola che apre e il comune della valvola al neutro della rete



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3264

Stato:



Inviato il: 15/08/2019 09:31:44

CITAZIONE (pallino, 15/08/2019 09:08:48 ) Discussione.php?215768&1#MSG12

Scusatemi o son deficente io o non riesco a spiegarmi con il programmatore comando la bobina del rele poi devo portare la fase separatamente al comune dei contatti del rele e al normalmente chiuso porto il filo della valvola che chiude e al normalmente aperto porto il filo della valvola che apre e il comune della valvola al neutro della rete

Si pallino proprio così



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



pallino

Avatar
KiloWatt


Gruppo:Utente
Messaggi:169

Stato:



Inviato il: 15/08/2019 11:07:14

Faccine/Smileys_0027.gifFaccine/Smileys_0027.gifGrazie a tutti e scusate la mia ignoranza
DI NUOVO BUON FERRAGOSTO A TUTTIFaccine/Smileys_0006.gif
