potenza inverter
FinePagina

snipit
milliWatt


Gruppo:Utente
Messaggi:22

Stato:



Inviato il: 02/09/2019 16:44:42

Ciao a tutti, per il prossimo anno ho deciso di sostituire la caldaia a metano con un impianto a pompa di calore, mi piacerebbe a questo punto eliminare anche i fornelli e quindi staccarmi completamente. Dovrei cambiare la potenza del contatore da 3 ad almeno 6 Kw. Ora, mi scuso per l'ignoranza, avendo l'impianto fotovoltaico con inverter :Uflex Combi ICPV-regolator 5000VA - 4kW , cosa succede all'impianto? Sfutterò i 6 kw o sarò limitato a 4 Kw dell'inverter?
Se si per ovviare quali soluzioni?
Grazie



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3905

Stato:



Inviato il: 02/09/2019 17:57:53

Ciao snipit, si purtroppo sei limitato ai 4kw della Inverter, la soluzione potrebbe essere alimentare direttamente il piano cottura da enel o la pdc, oltretutto per questi carichi importanti anche le batterie e il parco fotovoltaico devono essere molto ma molto generosi.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2149

Stato:



Inviato il: 02/09/2019 21:04:49

Quando sei in by-pass avrai solo una limitazione del magneto termico presente sull'inverter che di solito è da 40A x 230V = + di 9KVA.



---------------
6 Pannelli Q.CELLS Q.PEAK DUO G8 350W
6 Pannelli Q.CELLS Q.PEAK-G3 270W
3 Pannelli Q.CELLS Q.PEAK-G3 285W
5 Pannelli Solar Frontier SF170 CIS
Inverter PIP5048MST
Regolatore di carica 2xWRM30
Batterie:1080Ah AGM in 8 banchi
Boiler Ferroli 30l 1500w
Boiler Ariston 80l 1200w
Shelly EM Interno all'inverter misura solo produzione
Bilanciatori/equalizzatori HA02



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:8968

Stato:



Inviato il: 02/09/2019 23:58:17

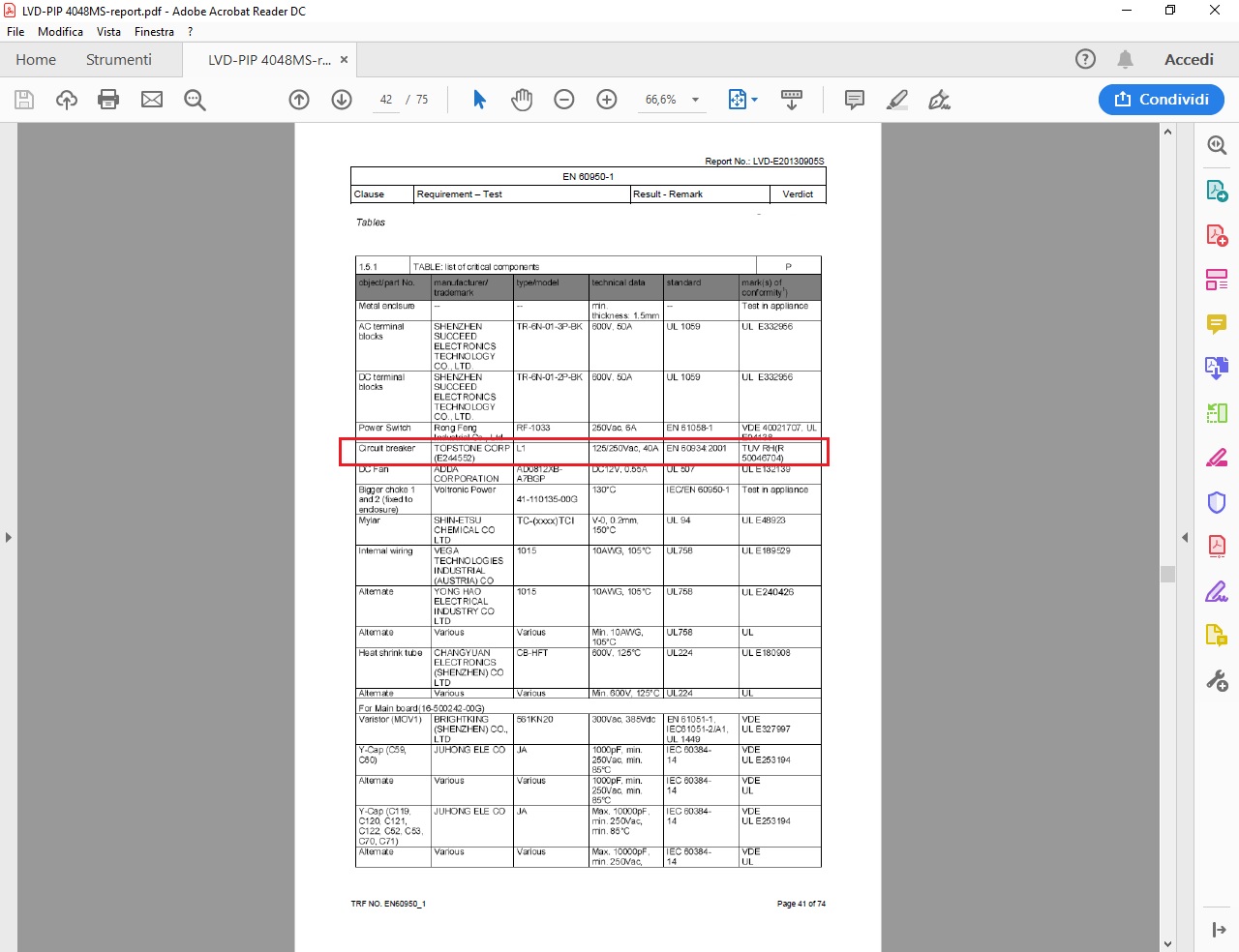

Anche se è dotato di Circuit breaker delle Topstone E244552 da 40A 250V, superata la soglia dei 4500W per N secondi va in overload anche se in bypass e rientra dopo qualche minuto se abilitato il restart dopo overload.

Almeno, il mio MppSolar si comporta così.



Immagine Allegata: Tavola_dei_componenti_1.jpg

ForumEA/U/Tavola_dei_componenti_1.jpg



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2149

Stato:



Inviato il: 03/09/2019 08:38:12

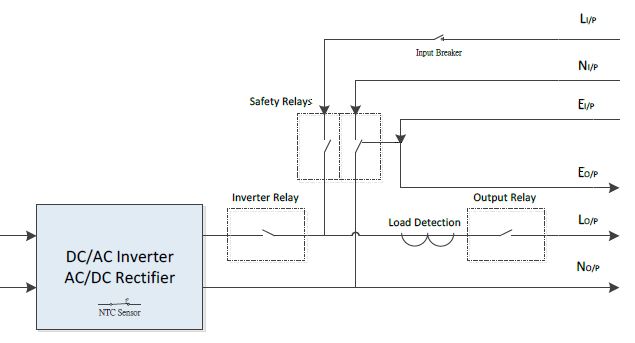

Quindi anche in By-pass rileva l'energia del carico e ad un superamento apre output relè, questo probabilmente perchè è attivo il restart dell'overload
Altrimenti non avrebbe senso!



Immagine Allegata: limitatore.JPG

ForumEA/U/limitatore.JPG



---------------
6 Pannelli Q.CELLS Q.PEAK DUO G8 350W
6 Pannelli Q.CELLS Q.PEAK-G3 270W
3 Pannelli Q.CELLS Q.PEAK-G3 285W
5 Pannelli Solar Frontier SF170 CIS
Inverter PIP5048MST
Regolatore di carica 2xWRM30
Batterie:1080Ah AGM in 8 banchi
Boiler Ferroli 30l 1500w
Boiler Ariston 80l 1200w
Shelly EM Interno all'inverter misura solo produzione
Bilanciatori/equalizzatori HA02



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1472

Stato:



Inviato il: 03/09/2019 09:24:07

Ciao snipit, pure io faccio parte dei fautori del distacco-ENEL, ma purtroppo il borsellino e' sempre "scarso" ( oggi mi e' chiaro il perche' le tasche dalle nostre parti le chiamano "scarselle" )... L'accumulo e' sempre il punto dirimente, anche se leggendovi, i capricci degli inverter/UPS/caricabatterie controllati da piccoli cervellini elettronici aggiungono dubbi e perplessita'.

Forza Jarod! Ottima scelta la PDC. Io attualmente uso dei banali clima (ON/OFF pagati 99,00€ anni addietro). Fresco d'estate e tiepido d'inverno. La soluzione monosplit "uno per stanza" mi mette al riparo da black-out totali e soprattutto scaldo/raffresco solo dove serve. Come secondo vantaggio hanno un basso fattore di contemporaneita' e a me bastano 4,5Kw di fornitura. L'abitazione e' molto vecchissima: due piani con soffitti a 3,50 ; finestre a spiffero con vetri 4 mm.; 100 mq. ... Funziono tutto elettrico e nel 2018 ho consumato in totale 5837 Kwh ( 1226€ ) con consumo giornaliero medio di ~16Kwh (min8-max30). Per cucinare (sono una buona forchetta) mi basta una piastra vetroceramica a 2 fuochi (sarebbe meglio 4 invece io ho a fianco la piastra grill che non serve a nulla!!! Solo fumo e niente arrosto!!!)- In compenso ho 2 forni microonde/ventilato entrambi e una friggitrice (uso esterno!). Attenzione: se le temperature esterne scendono sotto lo 0 mi tocca supplire con riscaldatori a infrarosso (faro da esterno taroccato con 2 alogene da 500W in serie)= luce + calore; ovviamente "scaldasonno" la notte...

Per il famoso accumulo,mi stavo chiedendo le superbatterieSONICK ai sali fusi, brevetto FIAMM, ma fatte in Svizzera che fine hanno fatto?
Come ultime notizie sull'accumulo, mi aggiorno a questo sito: rinnovabili.it

Spero che i dati dei miei consumi possano aiutarti.



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3905

Stato:



Inviato il: 03/09/2019 09:28:53

In ogni caso il pip è studiato per lavorare sull inverter non sulla rete, che succede se hai il Pip in bypass sulla rete (e un carico di 6kw)? Raggiunta la soglia del passaggio a batterie lui bypasserà sull inverter, a questo punto ritorna in rete e non potrai sfruttare le batterie, quindi ammesso e concesso che puoi superare i 4kw Dell inverter lo puoi fare solamente usando la rete.
L unico modo per raggiungere i 6kw è mettere 2 Pip in parallelo.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:8968

Stato:



Inviato il: 03/09/2019 11:16:42

CITAZIONE (Riccardo, 03/09/2019 08:38:12 ) Discussione.php?215783&1#MSG6

Quindi anche in By-pass rileva l'energia del carico e ad un superamento apre output relè, questo probabilmente perchè è attivo il restart dell'overload
Altrimenti non avrebbe senso!


Infatti è una funzione che non condivido, anche se ci sarà un perchè nella scelta dei progettisti visto che il suo circuito lo permetterebbe, se mi bastano 4Kw eroga lui, al superamento dovrebbe bypassare e permettermi di usaere ENEL ma restare comunque acceso, quando la richiesta rientra nei suoi limiti si dovrebbe riattivare.

Ma non lo fa, sconnette tutto causa overload.



Modificato da Claudio - 03/09/2019, 16:35:35


---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2149

Stato:



Inviato il: 03/09/2019 14:02:31

Allora fa quello che serve a snipit



---------------
6 Pannelli Q.CELLS Q.PEAK DUO G8 350W
6 Pannelli Q.CELLS Q.PEAK-G3 270W
3 Pannelli Q.CELLS Q.PEAK-G3 285W
5 Pannelli Solar Frontier SF170 CIS
Inverter PIP5048MST
Regolatore di carica 2xWRM30
Batterie:1080Ah AGM in 8 banchi
Boiler Ferroli 30l 1500w
Boiler Ariston 80l 1200w
Shelly EM Interno all'inverter misura solo produzione
Bilanciatori/equalizzatori HA02



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:8968

Stato:



Inviato il: 03/09/2019 16:33:53

No non fa quello che serve a snipit, sopra i 4500W va in allarme e sconnette tutto.



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2149

Stato:



Inviato il: 04/09/2019 08:25:47

Strana limitazione,chissà perché l'hanno messa.
Guardando lo schema di principio (vedi sopra) c'è una rilevatore di carico, quindi se l'assorbimento è superiore alla potenza dell'inverter bastava non farlo commutare e andare in allarme.
Eventualmente si ripristinava quando l'assorbimento scendeva sotto i 4,5KW se disponeva dell'energia necessaria



---------------
6 Pannelli Q.CELLS Q.PEAK DUO G8 350W
6 Pannelli Q.CELLS Q.PEAK-G3 270W
3 Pannelli Q.CELLS Q.PEAK-G3 285W
5 Pannelli Solar Frontier SF170 CIS
Inverter PIP5048MST
Regolatore di carica 2xWRM30
Batterie:1080Ah AGM in 8 banchi
Boiler Ferroli 30l 1500w
Boiler Ariston 80l 1200w
Shelly EM Interno all'inverter misura solo produzione
Bilanciatori/equalizzatori HA02



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:8968

Stato:



Inviato il: 04/09/2019 18:36:59

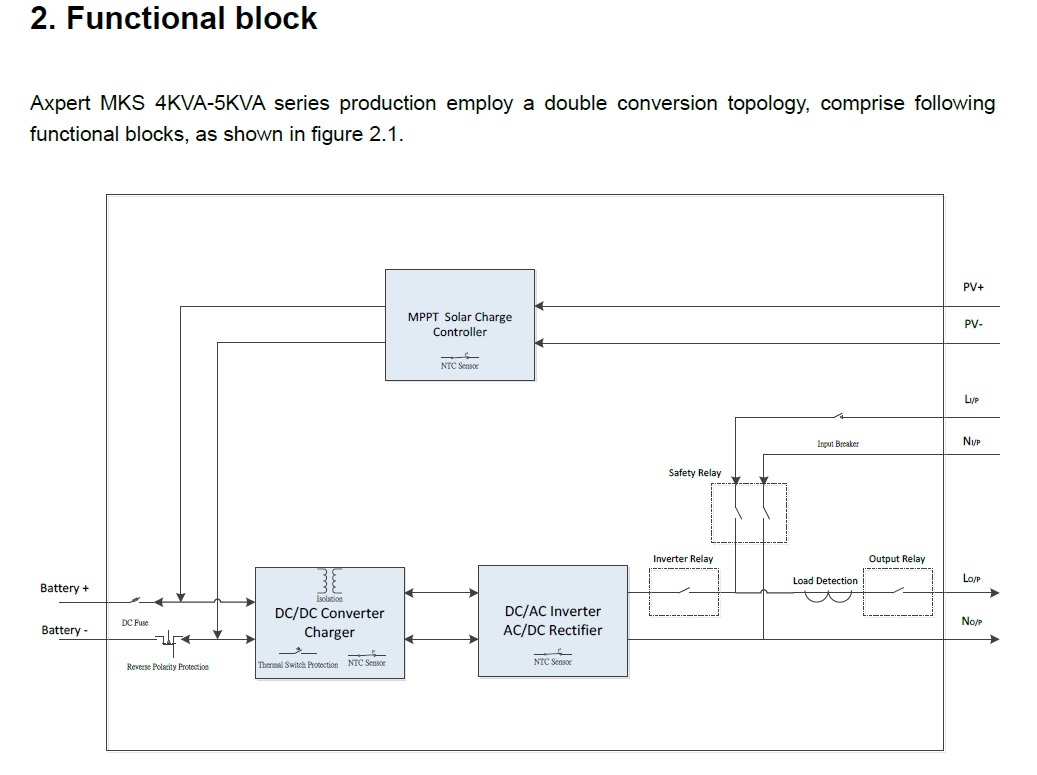

Che strano schema a blocchi hai, quando in isola manda a terra una fase!!



Immagine Allegata: Schema_a_blocchi.jpg

ForumEA/U/Schema_a_blocchi.jpg



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2149

Stato:



Inviato il: 05/09/2019 08:37:29

Su alcune piastre di base dei 4 relè di gestione, 3 relè con contatto ad interruttore e un relè con contatto a deviatore



---------------
6 Pannelli Q.CELLS Q.PEAK DUO G8 350W
6 Pannelli Q.CELLS Q.PEAK-G3 270W
3 Pannelli Q.CELLS Q.PEAK-G3 285W
5 Pannelli Solar Frontier SF170 CIS
Inverter PIP5048MST
Regolatore di carica 2xWRM30
Batterie:1080Ah AGM in 8 banchi
Boiler Ferroli 30l 1500w
Boiler Ariston 80l 1200w
Shelly EM Interno all'inverter misura solo produzione
Bilanciatori/equalizzatori HA02



PierGsi
Watt


Gruppo:Utente
Messaggi:41

Stato:



Inviato il: 05/09/2019 12:38:11

CITAZIONE (Claudio, 04/09/2019 18:36:59 ) Discussione.php?215783&1#MSG13

Che strano schema a blocchi hai, quando in isola manda a terra una fase!!

E' formalmente corretto, a mio modo di vedere. Per permettere ad una eventuale corrente di guasto di far intervenire i differenziali. Quella fase diventa il neutro.



---------------
www.piergm.com



AlessandroT

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3905

Stato:



Inviato il: 05/09/2019 13:48:58

Oltretutto si evita il problema degli utilizzatori che rifiutano le 2 fasi, comunque Claudio lo schema lo hai preso da un inverter recente o sbaglio?



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inverter. 12 batterie epzs 180ah con densità acido abbassata da 1,28 a 1,24
