Pellettatrice anulare fai da te, GR1A
FinePagina

Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17611

Stato:



Inviato il: 09/01/2020 22:17:13

ben fatto



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1171

Stato:



Inviato il: 30/01/2020 22:45:45

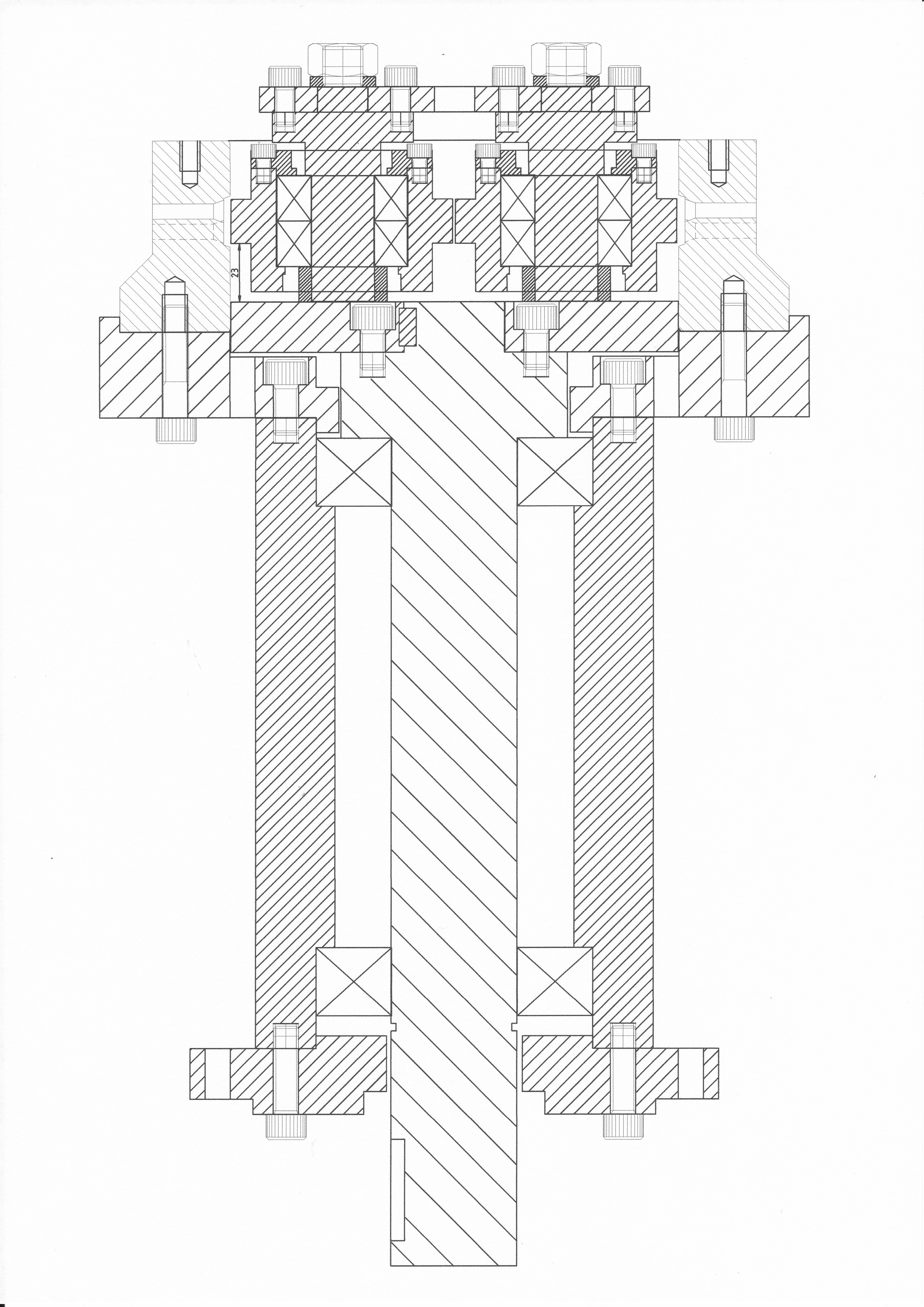

Ho timore per l'altezza di 23mm tra piastra porta rulli e la pista dei fori.
Dovrò fare un convogliatore (scivolo) con una lamiera per agevolare la segatura a salire sfruttando anche la forza centrifuga.
Senza di questo non credo che lavori bene, per farla lavorare si dovrebbe riempire tutto il vano porta rulli di segatura.

http://www.energialternativa.info/public/newforum/ForumEA/U/assieme.jpg



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17611

Stato:



Inviato il: 31/01/2020 18:54:57

si risolverebbe se si mettesse la trafila in verticale..


ma i rulli sono così attaccati tra loro?



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



antonyb
GigaWatt


Gruppo:Utente
Messaggi:1735

Stato:



Inviato il: 31/01/2020 21:12:02

complimenti per il disegno Gastoneg capisco poco di meccanica sono piu di legno ma questo è bello chiaro grande



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1171

Stato:



Inviato il: 31/01/2020 23:38:02

CITAZIONE (Biomass, 31/01/2020 21:12:02 ) Discussione.php?215790&3#MSG32

si risolverebbe se si mettesse la trafila in verticale..


ma i rulli sono così attaccati tra loro?



Sul disegno I rulli sono in posizione tutta indietro, per essere sfilati.
In posizione di lavoro la luce tra i due rulli e' di circa 6mm


Grazie Antony, per fare questo disegno sono stato diversi mesi davanti al pc..... 😊



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17611

Stato:



Inviato il: 01/02/2020 06:46:43

Si può provare a mettere due scivoli come una specie di raschiatore a rampa, che solleva la segatura e la metta tra rullo e trafila.

Credo sia fattibilissimo

Fissati sul disco porta rulli



Modificato da Biomass - 01/02/2020, 07:18:44


---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



antonyb
GigaWatt


Gruppo:Utente
Messaggi:1735

Stato:



Inviato il: 01/02/2020 20:38:29

se posso dire la mia magari è na cazzata
dove sta scritto 23 nel disegno non si potrebbe farlo piu basso lo spacco la segatura sarebbe piu facile a entrare nella trafila poi ripeto diro' na cazzata io sono un intagliatore di legno non un meccanico



antonyb
GigaWatt


Gruppo:Utente
Messaggi:1735

Stato:



Inviato il: 01/02/2020 20:40:39

Gastoneg
da buon intenditore si vede che ai messo il tuo tempo a fare il disegno in effetti lo dimostra alla perfezione e la tua capacita di disegnare



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1171

Stato:



Inviato il: 04/02/2020 21:02:24

Vista da sopra,la piastra rulli superiore.
Lo spazio vuoto per permettere alla segatura di entrare in trafila basta come disegnato?
Si potrebbe rosicchiare ancora la piastra ma non vorrei stringerla tanto.

http://www.energialternativa.info/public/newforum/ForumEA/U/Cattura_6.PNG



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17611

Stato:



Inviato il: 05/02/2020 12:26:46

Lo spazio c'è



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



antonyb
GigaWatt


Gruppo:Utente
Messaggi:1735

Stato:



Inviato il: 05/02/2020 20:49:59

alla grande che entra la segatura
non voglio passare davanti a nessuno pero? quel 23 li non mi piace ti resta sempre entro segatura inutilizzata mi sa



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1171

Stato:



Inviato il: 05/02/2020 21:26:29

Buonaserata,
A me la piastra sembra grande, ho paura che in centro si formi una "collina" di segatura, ma se la stringo troppo diventa troppo debole.
Il 23mm non si può toccare, altrimenti andiamo fuori centro rispetto ai cuscinetti.
Per ovviare al problema facciamo una specie di scivolo o ponte in lamiera per portare la segatura sulla gola a 23mm



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17611

Stato:



Inviato il: 05/02/2020 22:49:17

nessuna collinetta
la forza centrifuga spazza tutto

in più...puoi anche pensare ad un imbocco tronco conico



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



eldrago69

Avatar
GigaWatt


Gruppo:Utente
Messaggi:942

Stato:



Inviato il: 18/02/2020 21:32:21

CITAZIONE (Gastoneg, 04/02/2020 21:02:24 ) Discussione.php?215790&3#MSG38

Vista da sopra,la piastra rulli superiore.
Lo spazio vuoto per permettere alla segatura di entrare in trafila basta come disegnato?
Si potrebbe rosicchiare ancora la piastra ma non vorrei stringerla tanto.

http://www.energialternativa.info/public/newforum/ForumEA/U/Cattura_6.PNG




fai una modifica nella regolazione dei rulli



---------------
VOLERE E' POTERE



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17611

Stato:



Inviato il: 18/02/2020 22:49:30

intendi i tensionatori dei rulli?



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.
