Pellettatrice anulare fai da te, GR1A
FinePagina

Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17568

Stato:



Inviato il: 18/02/2020 23:38:46

dovrebbe venir fuori come la pellettatrice greca

LINK



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



eldrago69

Avatar
GigaWatt


Gruppo:Utente
Messaggi:942

Stato:



Inviato il: 27/02/2020 21:10:48

CITAZIONE (Biomass, 18/02/2020 22:49:30 ) Discussione.php?215790&3#MSG44

intendi i tensionatori dei rulli?



si



---------------
VOLERE E' POTERE



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1161

Stato:



Inviato il: 29/02/2020 11:16:33

CITAZIONE (eldrago69, 18/02/2020 21:32:21 ) Discussione.php?215790&3#MSG43

CITAZIONE (Gastoneg, 04/02/2020 21:02:24 ) Discussione.php?215790&3#MSG38

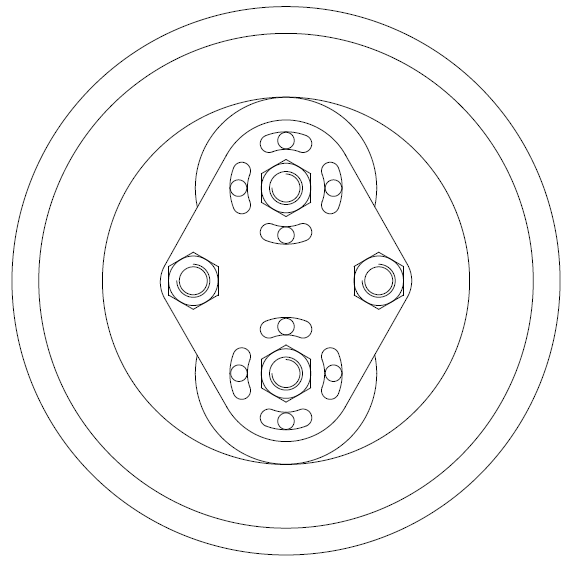

Vista da sopra,la piastra rulli superiore.
Lo spazio vuoto per permettere alla segatura di entrare in trafila basta come disegnato?
Si potrebbe rosicchiare ancora la piastra ma non vorrei stringerla tanto.

http://www.energialternativa.info/public/newforum/ForumEA/U/Cattura_6.PNG




fai una modifica nella regolazione dei rulli


Vengono fatti due perni eccentrici per la regolazione dei rulli bloccati con quattro viti



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17568

Stato:



Inviato il: 29/02/2020 11:24:53

non sarebbe più solido con leve filettate?

http://www.energialternativa.info/public/newforum/ForumEA/U/mtd_lav_01-e2d6fabe.jpeg



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17568

Stato:



Inviato il: 29/02/2020 11:27:39

hai visto le pale per guidare la biomassa incanalandola sui rulli?



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1161

Stato:



Inviato il: 29/02/2020 20:06:08

Bella bestia.....

Il sistema con le leve e viti è sicuramente migliore e più rigido rispetto alle viti.
La anulare che sto costruendo è piccolina, avrei difficoltà a fare un sistema simile bello rigido per questioni di spazio.
Le pale potrebbero far venire belle idee

I lavori piano piano avanzano a breve metterò delle foto



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1161

Stato:



Inviato il: 07/03/2020 20:20:40

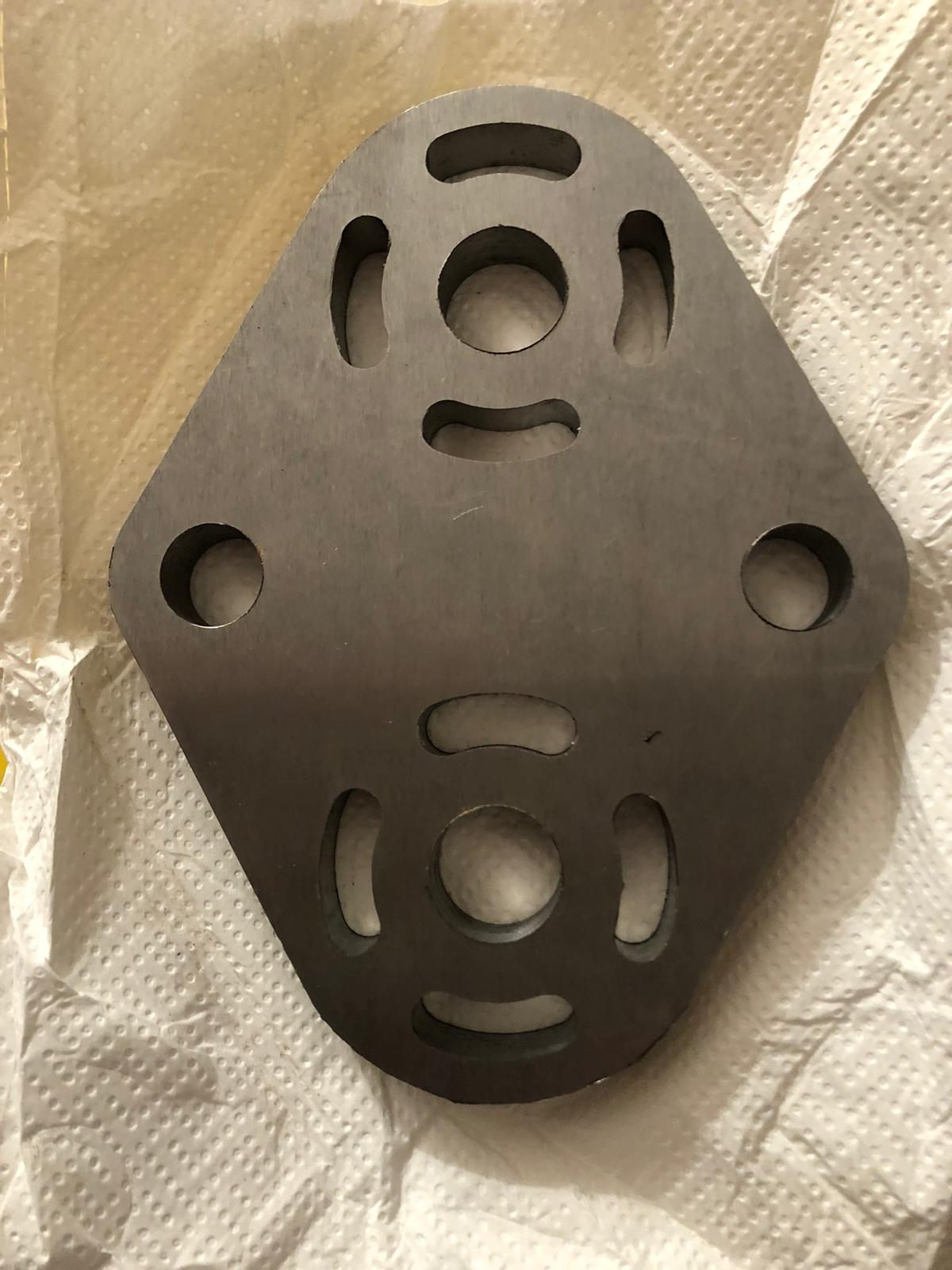

Come promesso metto delle foto dei vari pezzi costruiti fino ad oggi.
Si incomincia ad intravedere qualcosina ma ho ancora molto lavoro da fare, importante non perdere la motivazione.

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200307_154827%20(2560%20x%201920).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200307_155059%20(1920%20x%202560).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200307_155124%20(450%20x%20600).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200307_155228%20(450%20x%20600).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG-20200307-WA0003.jpg



Modificato da Gastoneg - 07/03/2020, 20:33:25


eldrago69

Avatar
GigaWatt


Gruppo:Utente
Messaggi:942

Stato:



Inviato il: 07/03/2020 21:24:41

gastone, mi fai sapere quanti giri fara la pellettatrice
grazie



---------------
VOLERE E' POTERE



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17568

Stato:



Inviato il: 07/03/2020 21:49:58

spet ta co la reeeee!!!!



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1161

Stato:



Inviato il: 07/03/2020 22:04:31

CITAZIONE (eldrago69, 07/03/2020 21:49:58 ) Discussione.php?215790&4#MSG52

gastone, mi fai sapere quanti giri fara la pellettatrice
grazie

Il riduttore che devo usare riduce 1/20
La pellettatrice girera' a 70 giri (1400 in entrata)



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1161

Stato:



Inviato il: 08/03/2020 10:30:56

Questo è il riduttore che farà girare la pellettatrice a 70 giri. Fatto i supporti che tengono riduttore e pellettatrice, mi rimane da finire il sistema di lubrificazione che andrà a portare l'olio nella parte alta.

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200308_100544%20(2560%20x%201920).jpg


[CENTER]http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200308_100410%20(2560%20x%201920).jpg[/CENTE

A partire dal disegno di tutta la macchina una montagna di lavoro.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17568

Stato:



Inviato il: 08/03/2020 13:36:17

Io il motoriduttore l'ho visto...
Dalle foto non sembra..ma è enorme

Dovevi fotografarlo con un pacchetto di sigarette per capire le mega proporzioni



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1161

Stato:



Inviato il: 08/03/2020 14:17:51

Con i supporti siamo sui 100 kg



Danimas

Avatar
Watt


Gruppo:Utente
Messaggi:70

Stato:



Inviato il: 08/03/2020 19:45:41

Complimenti Gastoneg bei lavori di tornitura



Geremeas Country Club

Avatar
Watt


Gruppo:Utente
Messaggi:38

Stato:



Inviato il: 09/03/2020 06:00:59

Complimenti! Ottimo lavoro Gastoneg.
