Pellettatrice anulare fai da te, GR1A
FinePagina

RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1174

Stato:



Inviato il: 09/03/2020 08:46:06

si vede che è enorme, lo zerbino sotto è da 70x40 circa....

mostruoso!!!

gran bel lavoro, ma i fori della trafila, non ho mai capito se li fai dall'esterno all'interno e poi crei il cono interno oppire fori dall'interno verso l'esterno e se si come fai a fare i fori? che strumento usi?

grazie



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1149

Stato:



Inviato il: 09/03/2020 12:06:28

Grazie a tutti, devo dire che la pellettatrice anulare per costruirla richiede molto più lavoro rispetto ad una piana e lavorazioni molto più complesse.

I fori vengono fatti dall'esterno e poi viene fatto il cono interno con un trapano o attrezzo angolare inserendo una fresa.



non sbaglio mai

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2198

Stato:



Inviato il: 10/03/2020 10:47:36

Non vedo l'ora di provarla



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17426

Stato:



Inviato il: 10/03/2020 12:28:54

CITAZIONE (non sbaglio mai, 10/03/2020 10:47:36 ) Discussione.php?215790&5#MSG62

Non vedo l'ora di provarla



mettiti in coda...e rispetta la distanza di sicurezza



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1149

Stato:



Inviato il: 25/03/2020 20:39:27

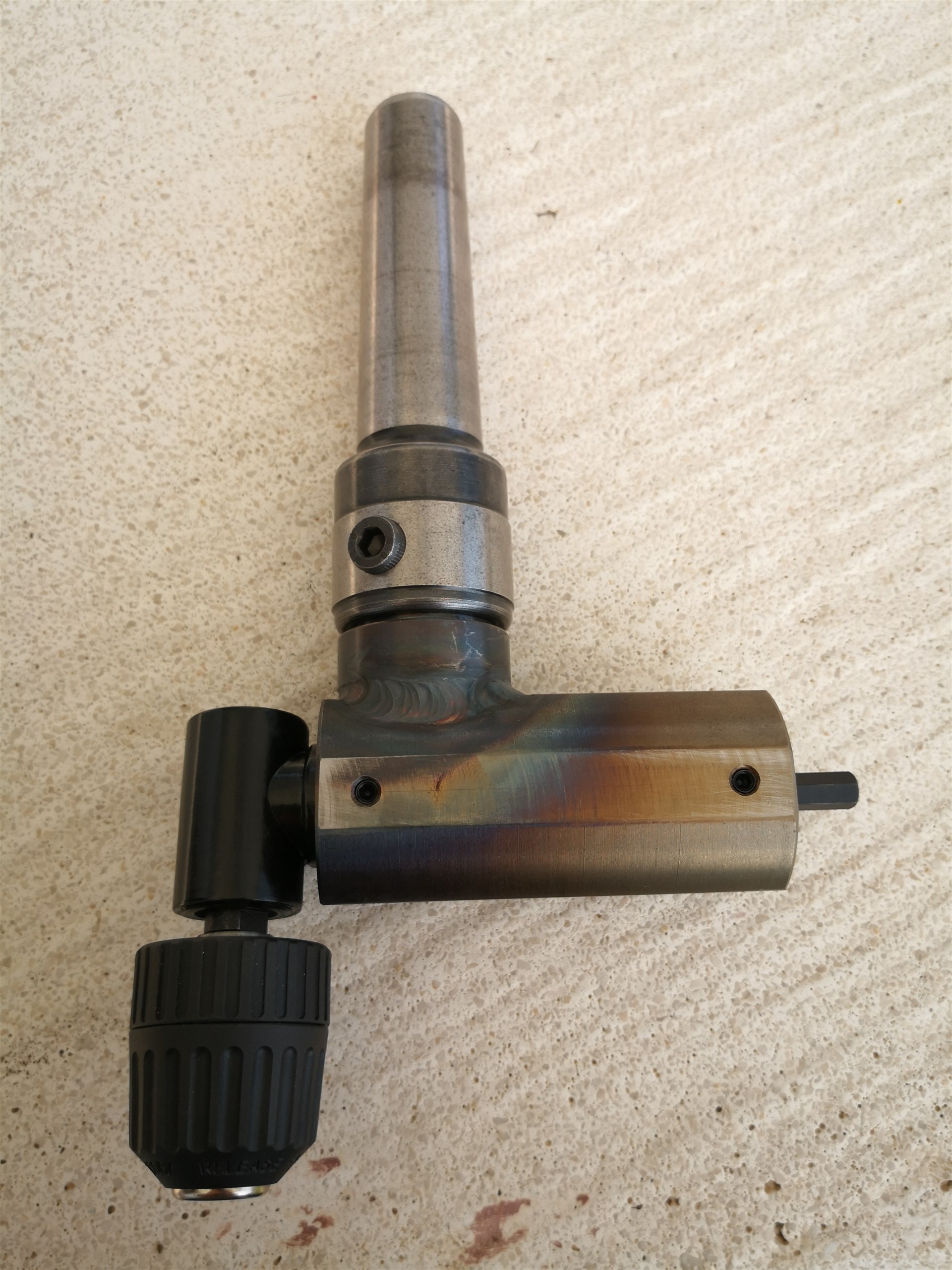

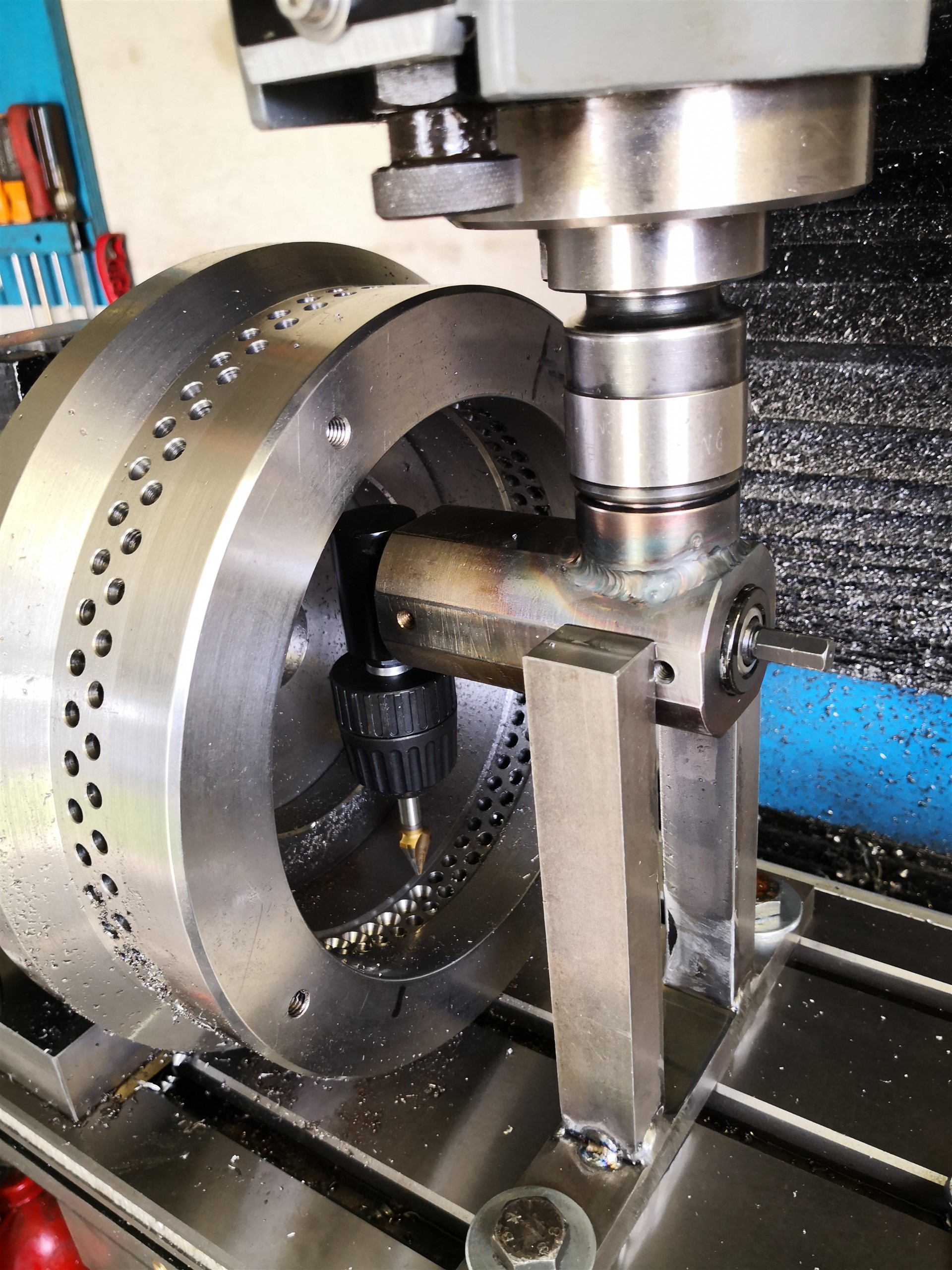

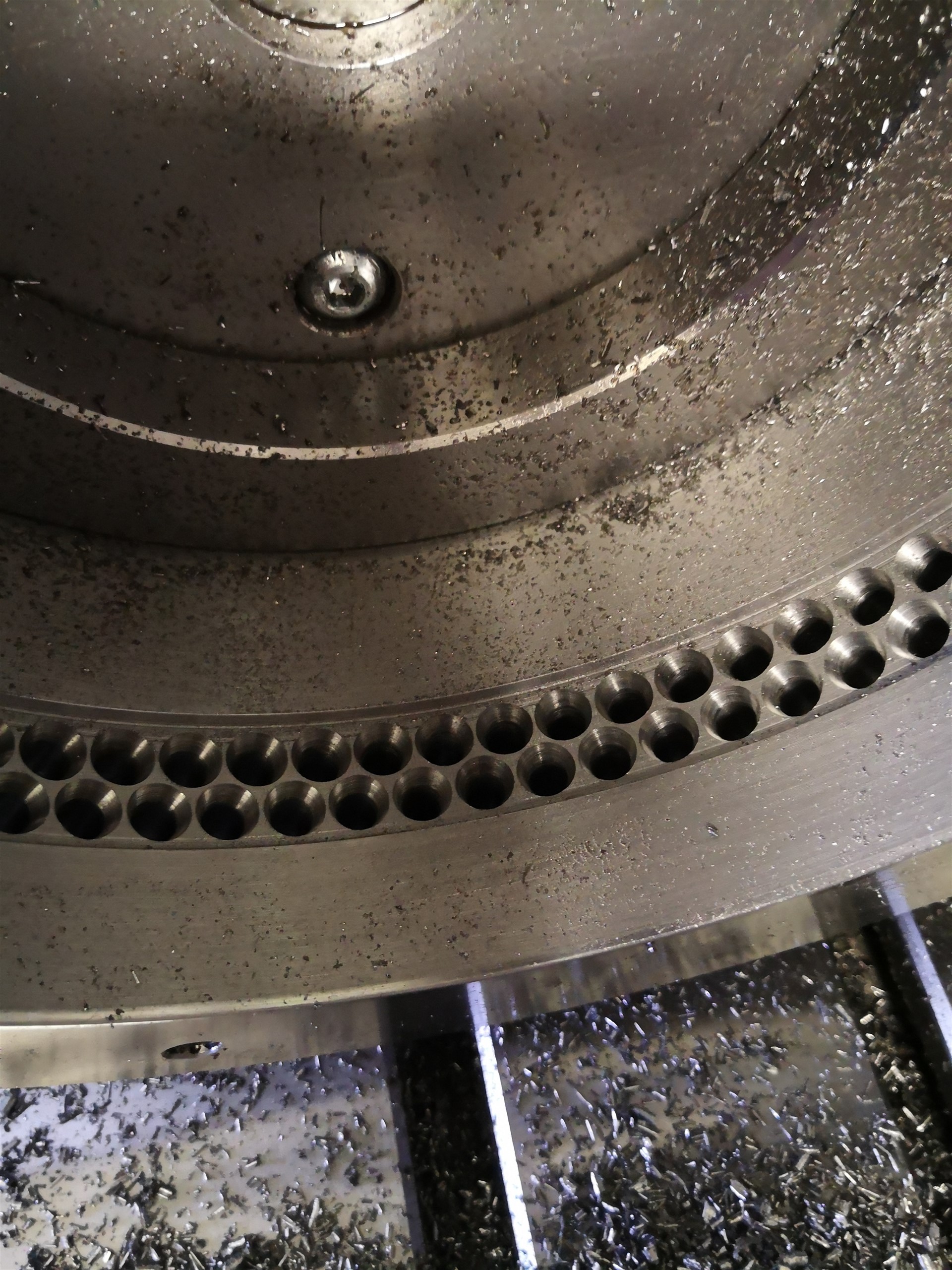

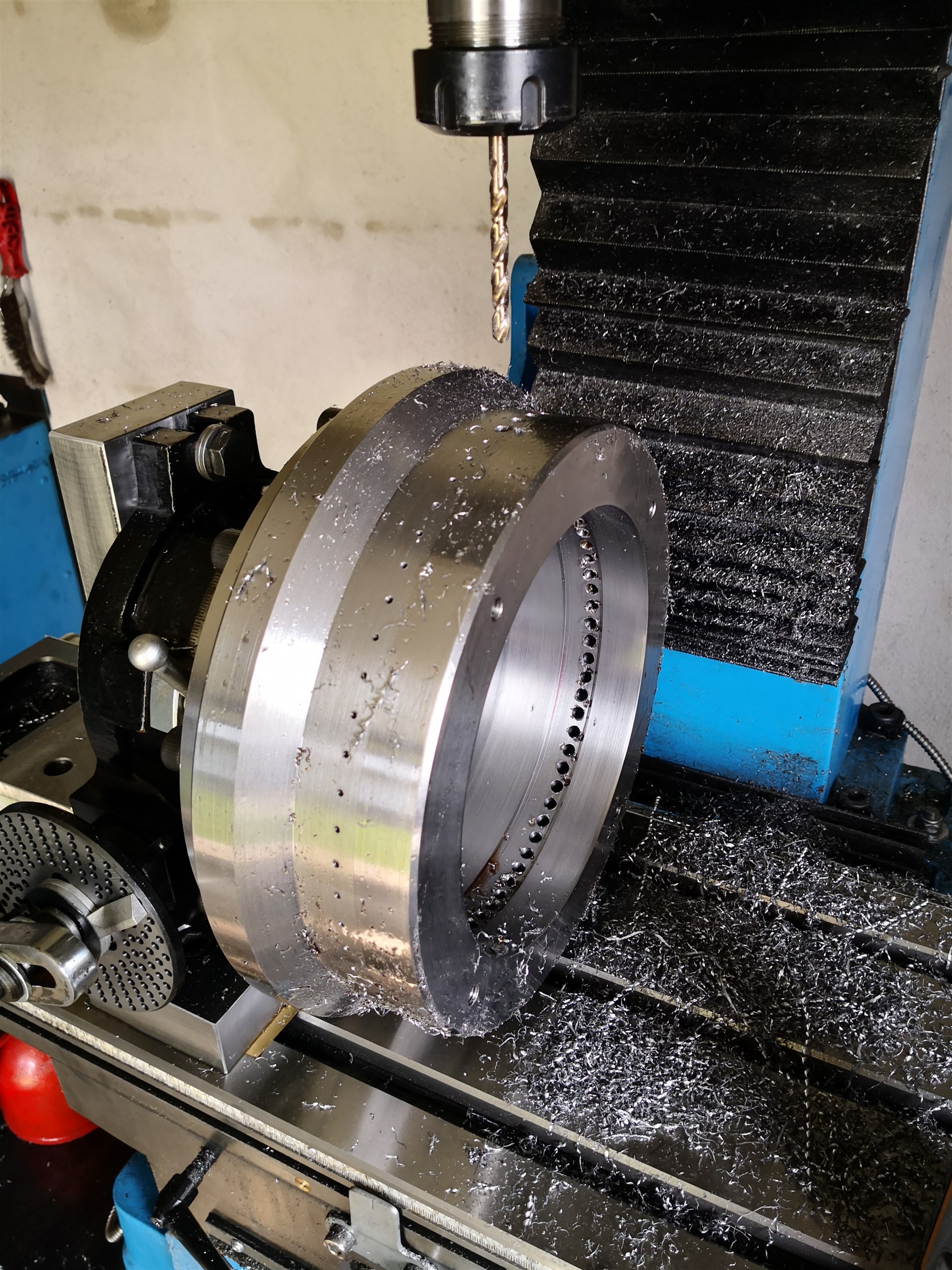

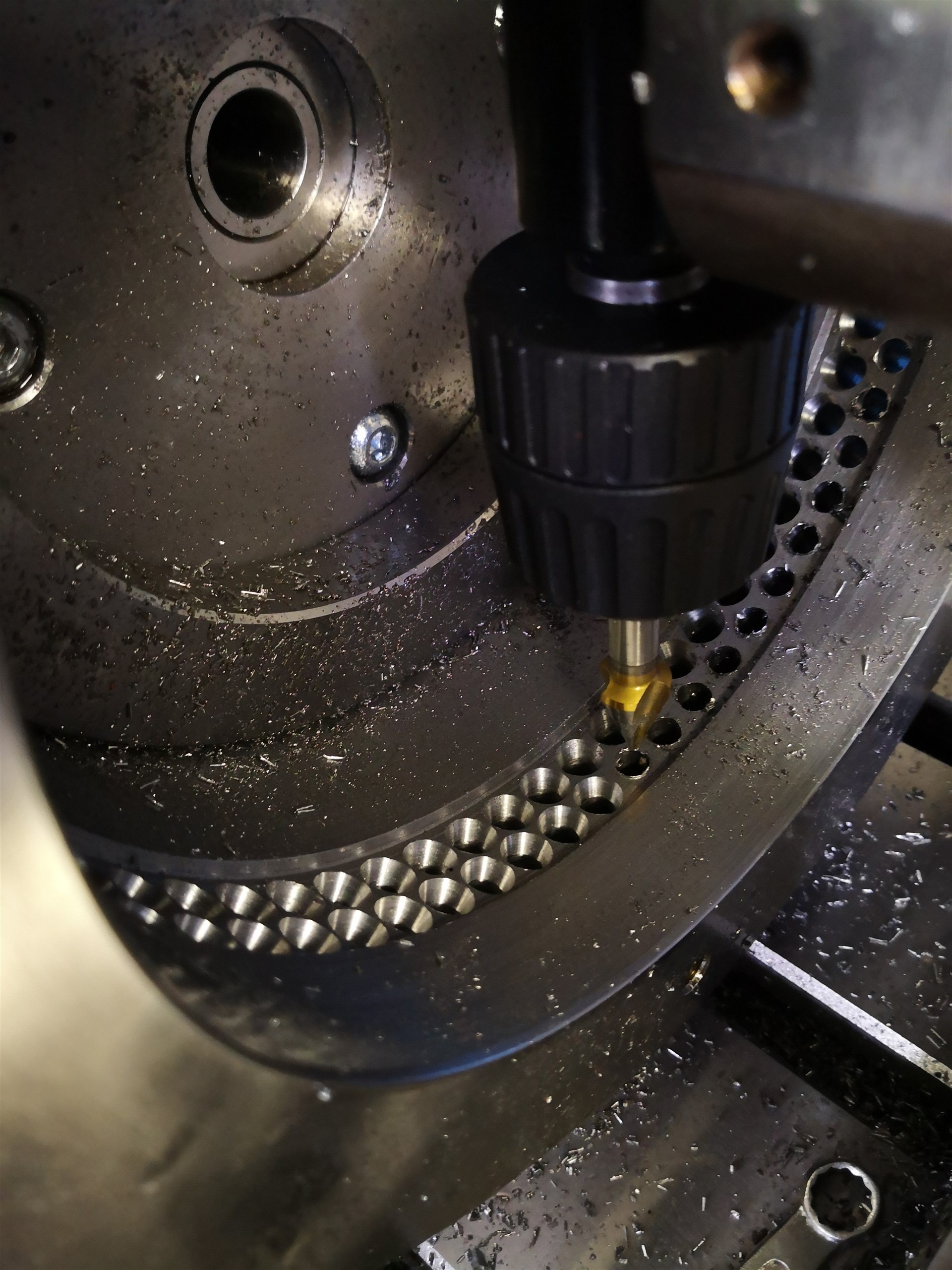

Metto alcune fotto che riguarda la lavorazione della trafila con l'attrezzatura costruita per fare i coni interni, grezza ma molto funzionale, in un paio di ore ho finito i coni interni a 40°
Prossimo lavoro da fare albero principale e alberini eccentrici

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200325_170954%20(1920%20x%202560).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200325_155419%20(1920%20x%202560).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200325_120430%20(1920%20x%202560).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200321_135515%20(1920%20x%202560).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200321_122752%20(1920%20x%202560).jpg



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17426

Stato:



Inviato il: 25/03/2020 21:30:37

cazzo....spettacolareeeeee
una meraviglia

sono commosso

sei un genio della tornitura e non solo



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Tony malu
KiloWatt


Gruppo:Utente
Messaggi:118

Stato:



Inviato il: 26/03/2020 02:01:49

Ragazzuoli buondi😌 domanda:la fresa per gli svasi l'ho cercata ovunque in zona e nn l'ho trovata😔😑
Qualcuno di voi sa dirmi se sul web (visto che nn si può girare x la 40ena) ci sia un sito che la vende? Grazie in anticipo



Danimas

Avatar
Watt


Gruppo:Utente
Messaggi:70

Stato:



Inviato il: 26/03/2020 07:38:16

Complimenti bellissimo il tuo lavoro



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1149

Stato:



Inviato il: 26/03/2020 20:48:27

CITAZIONE (Tony malu, 26/03/2020 02:01:49 ) Discussione.php?215790&5#MSG66

Ragazzuoli buondi😌 domanda:la fresa per gli svasi l'ho cercata ovunque in zona e nn l'ho trovata😔😑
Qualcuno di voi sa dirmi se sul web (visto che nn si può girare x la 40ena) ci sia un sito che la vende? Grazie in anticipo


La fresa a 40° non la trovi in commercio, di devi attrezzare e farla modificando una punta oppure un svasatore.



Tony malu
KiloWatt


Gruppo:Utente
Messaggi:118

Stato:



Inviato il: 26/03/2020 23:12:37

Ok grazie mille Gastoneg! Cmq complimenti cavolo stai facendo passi da gigante👍 magari avessi anche io i mezzi che avete voi😣



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1149

Stato:



Inviato il: 28/03/2020 19:10:30

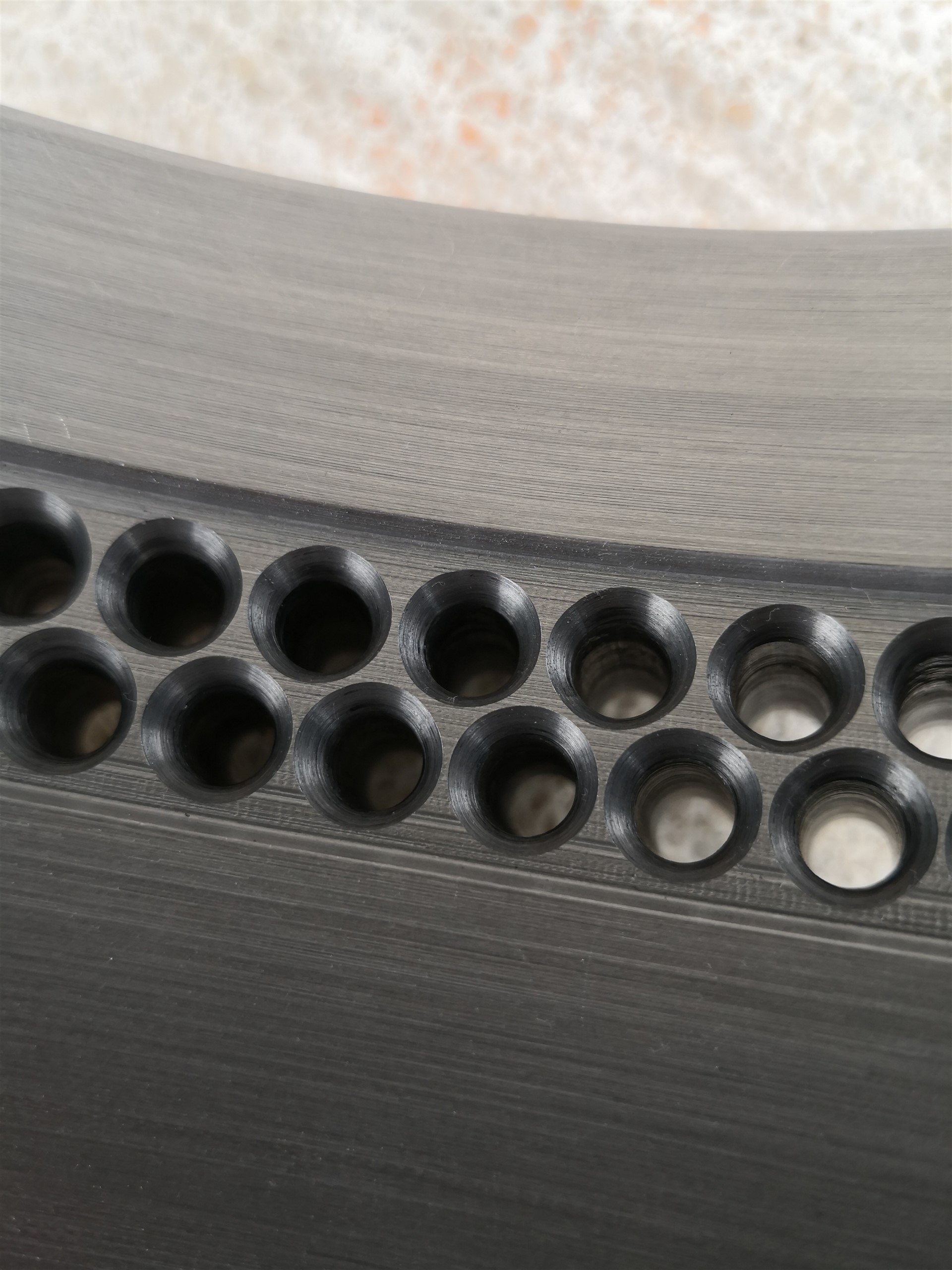

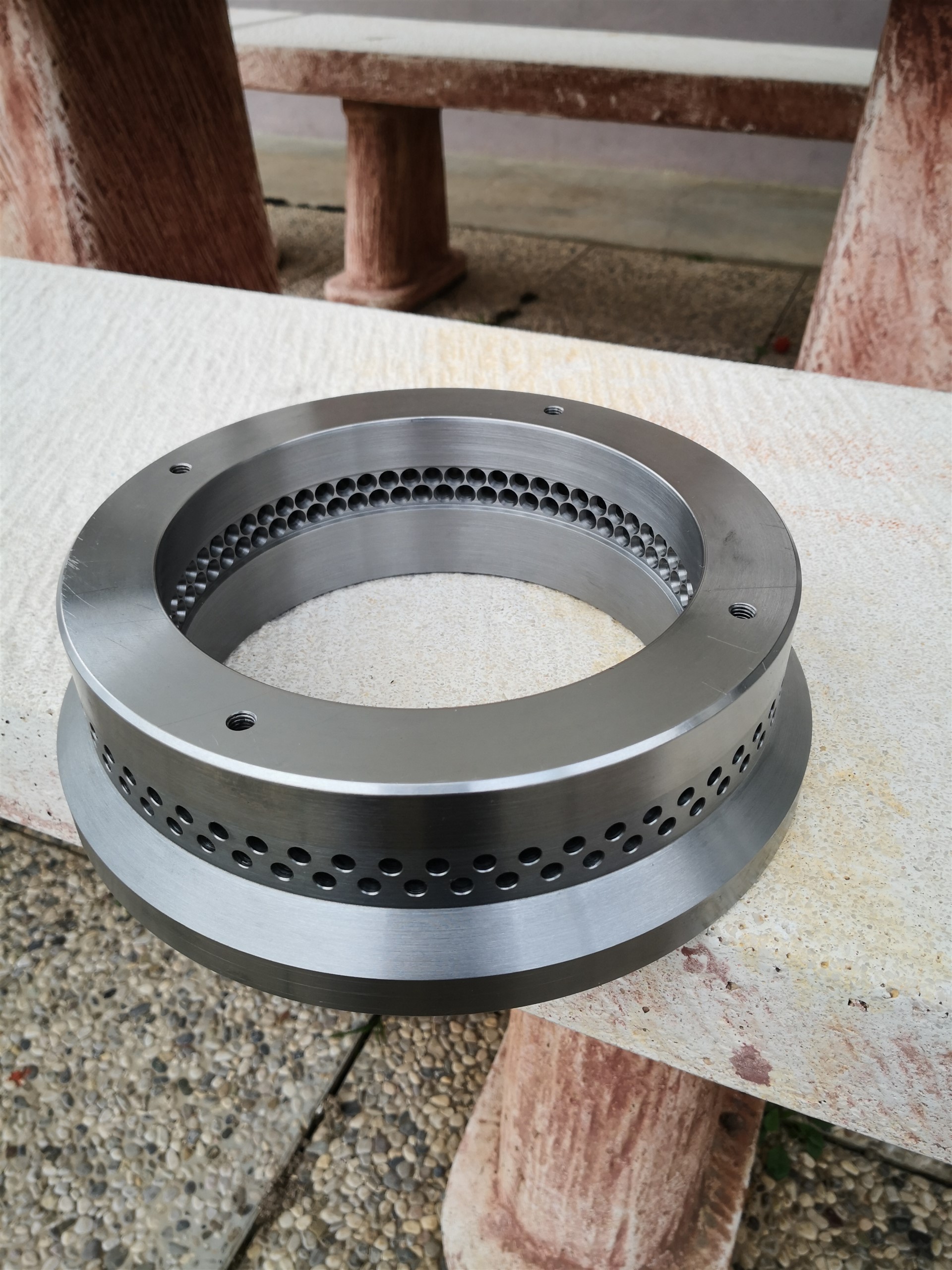

Questa è la trafila finalmente finita, interno 178mm, diametro interno canale 182, esterno 240 e base con rinforzo che arriva a un diametro da 266 mm, lunghezza cono 4mm lunghezza fori 25mm e diametro fori 6mm
Praticamente la coppia della trafila montata sulla pellettarice piana.
Ho pensato di fare il rinforzo o allargamento alla base della trafila in modo da rendere possibile un eventuale montaggio di un trafila da 200mm interni usando sempre la stessa base.
Domanda agli esperti:
pensavo di scaricare con smusso esterno i fori di compressione portando la lunghezza a 24 o 23 mm in modo da avere meno compressione e rendere la trafila forse più universale a legni duri e teneri.
Non so se faccio bene, forse sbaglio ?

http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200326_155809%20(1)%20(1920%20x%202560).jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/IMG_20200326_155755%20(1)%20(1920%20x%202560).jpg



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17426

Stato:



Inviato il: 28/03/2020 19:33:58

Spettacolare



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17426

Stato:



Inviato il: 28/03/2020 19:34:58

Non ti seguo

Intendi scaricare con fresa a mano?



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.



Gastoneg

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1149

Stato:



Inviato il: 28/03/2020 20:23:45

Fare un piccolo smusso o scarico anche con trapano a mano in modo da diminuire la lunghezza dei fori portandola a 23/24 mm



Biomass

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:17426

Stato:



Inviato il: 28/03/2020 21:10:36

Ho capito. Un controforo



---------------
W il cippato fatto in casa. Economico come nessun'altro combustibile
Caldaia Tesi H2O Cs Thermos a cippatino, boiler 200L, 2,5m solare termico, cappotto perimetrale10cm in EPS, solaio coibentato e finestre PVC classa A.
